无线企业VPN路由器提供多类VPN功能。其中L2TP VPN的PC到站点模式可以为终端提供接入总部的安全隧道。终端可以通过宽带、专网、3G、WLAN等各类接入方式接入到Internet，使用终端自带的VPN客户端拨号与总部路由器连接，建立安全隧道进行数据传输。

本文介绍搭建L2TP VPN服务器，以及不同类型的客户端连接L2TP的方法。

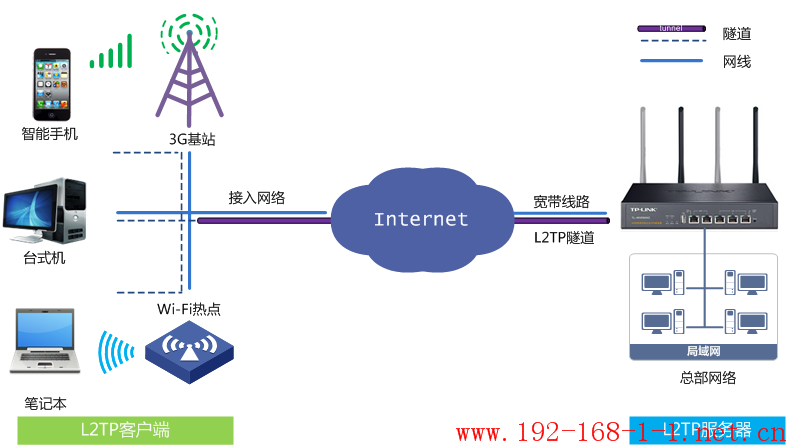

L2TP VPN客户端到站点应用

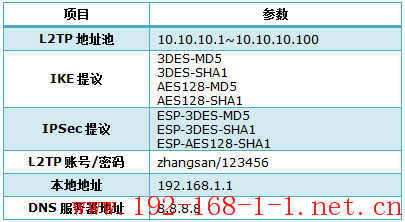

某公司需要为出差员工提供VPN接入，保证出差员工可以通过VPN 隧道安全访问内网服务器资源。分析用户需求，可以通过L2TP VPN功能满足该需求。以下为服务器参考设置表：

注意：设置加密的L2TP隧道，需要配置所有提议方可保证各类终端正常连接VPN，上表网络参数仅供参考。

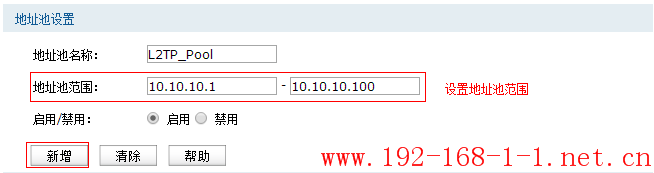

登录路由器管理界面，在 对象管理 >> IP地址池 中添加L2TP地址池，如下图所示：

1、添加IKE安全提议

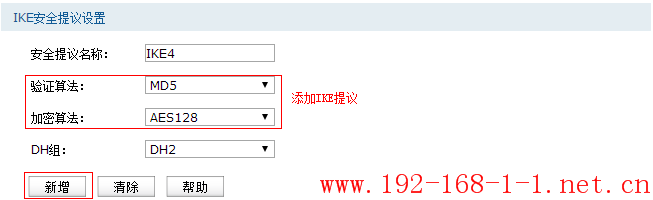

在VPN >> IKE>> IKE安全提议 中添加对应的安全提议，如下图所示：

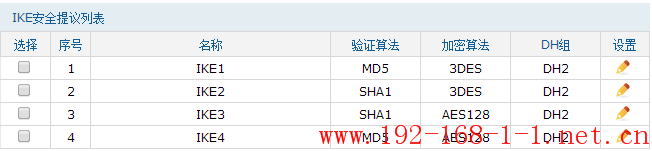

四条IKE策略均添加成功后，可以看到 IKE安全提议列表 如下：

2、添加IKE安全策略

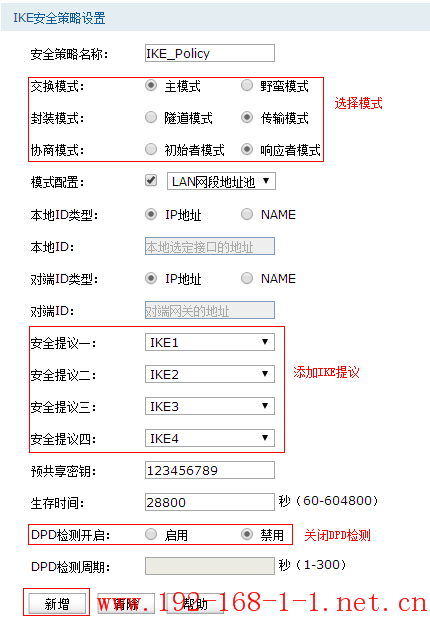

在VPN >> IKE >> IKE安全策略 中添加对应的安全策略，需严格按照下图选择应用模式、ID类型、安全提议、DPD检测等设置，预共享密钥等参数可自行设置。

设置如下图：

设置完成后点击 新增。

1、添加IPSec安全提议

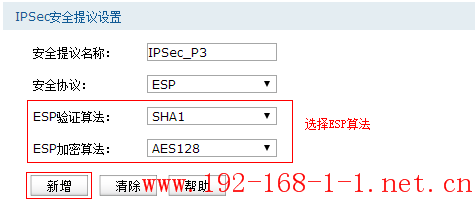

在VPN >> IPSec >>  IPSec安全提议 中添加对应的安全提议，如下图：

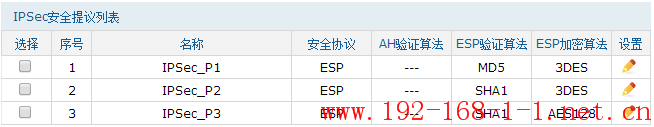

所有提议均添加成功后，如下图：

2、添加IPSec安全策略

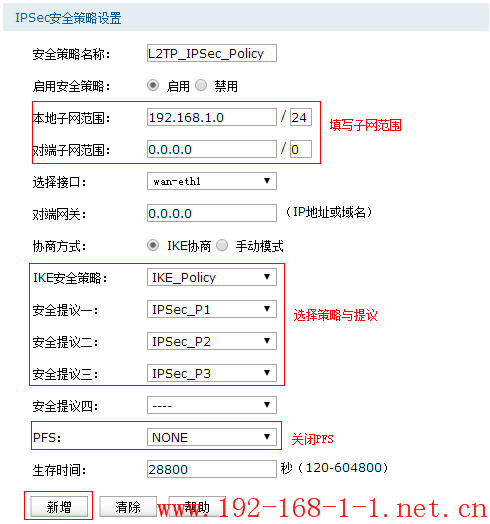

在VPN >> IPSec >> IPSec安全策略 中添加对应的安全策略，严格按照下图设置，如下图：

注意：此处对端网关为0.0.0.0，必须关闭PFS（NONE），

3、开启IPSec功能

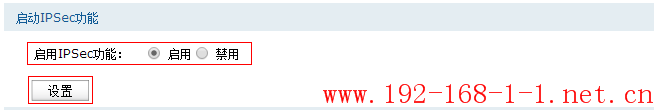

在VPN >> IPSec 中启用IPSec功能，如下图：

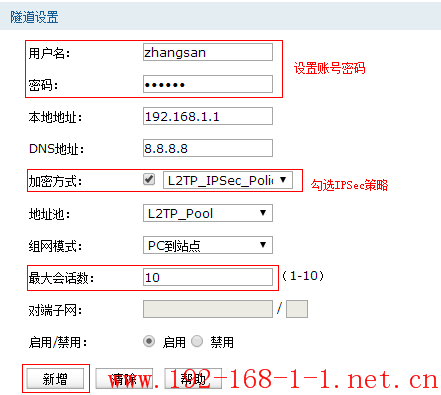

在 VPN >> L2TP 中添加L2TP账号，如下设置：

最大会话数：该账号允许最大接入的用户数目。

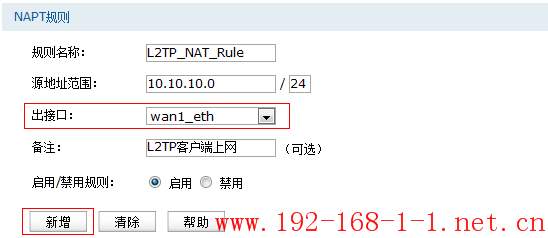

在 传输控制 >> NAT设置 >> NAPT 中，添加L2TP地址池的NAPT规则，确保客户端拨号之后可以上网。如下图：

不同L2TP 客户端的配置方式有所差异，请您选择您的客户端操作系统，参考对应指导文档：

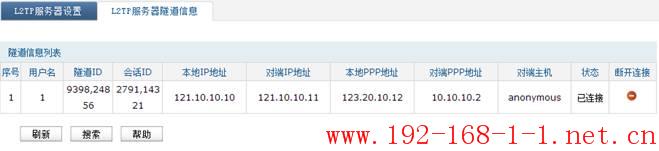

客户端拨号成功后，可以在L2TP服务器隧道信息显示客户端信息。

无线企业VPN路由器提供多类VPN功能。L2TP VPN站点到站点模式可以构建两个网络间的互通VPN隧道，在加密模式下可以确保网络安全。

本文介绍L2TP VPN站点到站点模式的配置方法。

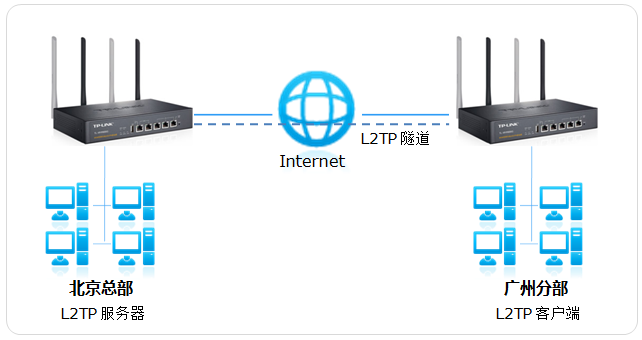

L2TP VPN站点到站点模式应用拓扑

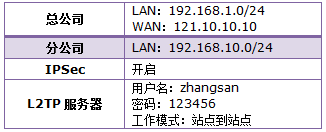

某公司总部使用静态IP，分部使用动态IP上网。需要实现总部与分部之间可以互访，确保数据安全。根据用户需求，使用L2TP站点到站点实现用户需求。配置参数如下表：

注意：以上参数仅供参考，实际配置以真实参数为准。

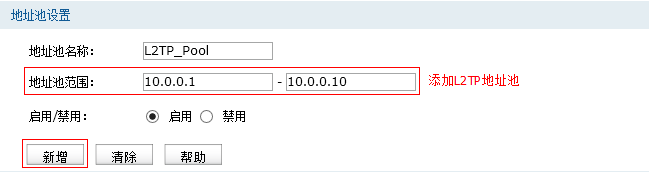

进入路由器管理界面，点击 对象设置 >> 地址池，添加L2TP地址池。如下：

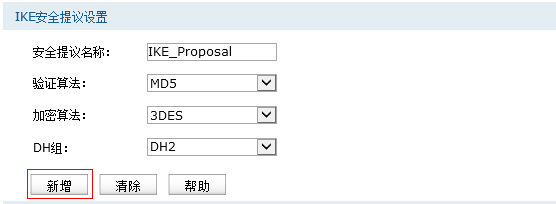

1、添加IKE提议

在 VPN >> IKE >> IKE安全提议 中，添加IKE提议，如下图：

注意：安全提议可根据实际需求选择。

2、添加IKE策略

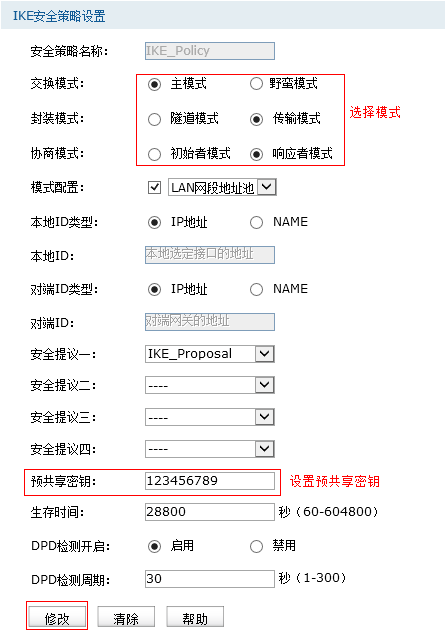

在 VPN >> IKE >> IKE安全策略 中，添加IKE策略，如下图：

注意：模式配置需严格按照上图设置，其他参数可按照实际需求调整。

3、添加IPSec提议

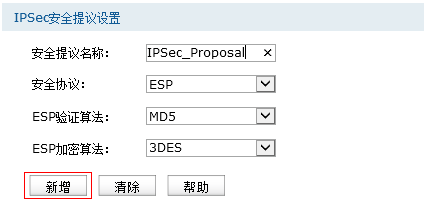

在 VPN >> IPSec  >> IPSec安全提议 中，添加IKE提议，如下图：

4、添加IPSec策略

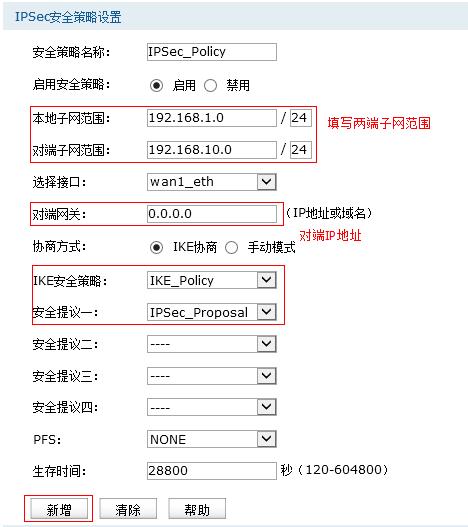

在 VPN >> IPSec >> IPSec安全策略 中，添加IPSec策略，需按照实际填写本地、对端子网范围，选择网络接口以及配置好的策略。如下图：

注意：对端网关设置为0.0.0.0，表示对客户端路由器IP地址无要求，但只能设置一条对端为0.0.0.0的规则。

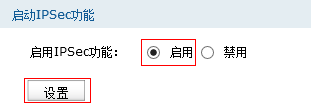

5、启用IPSec功能

在 VPN >> IPSec 中，启用IPSec功能。

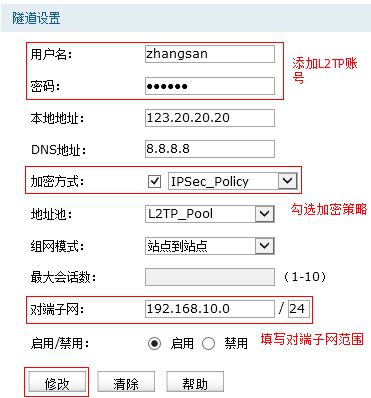

在 VPN >> L2TP 中，添加L2TP用户名、密码以及加密方式、对端地址范围等参数。如下图：

注意：加密方式需选择已设置好的IPSec策略。

1、添加IKE提议

在 VPN >> IKE >> IKE安全提议 中，添加IKE提议，如下图：

注意：安全提议可根据实际需求选择。

2、添加IKE策略

在 VPN >> IKE >> IKE安全策略 中，添加IKE策略，如下图：

注意：模式配置需严格按照上图设置，其他参数可按照实际需求调整。

3、添加IPSec提议

在 VPN >> IPSec  >> IPSec安全提议 中，添加IKE提议，如下图：

4、添加IPSec策略

在 VPN >> IPSec >> IPSec安全策略 中，添加IPSec策略，需按照实际填写本地、对端子网范围，选择网络接口以及配置好的策略。如下图：

注意：对端网关设置为0.0.0.0，表示对客户端路由器IP地址无要求，但只能设置一条对端为0.0.0.0的规则。

5、启用IPSec功能

在 VPN >> IPSec 中，启用IPSec功能。

1、添加L2TP拨号

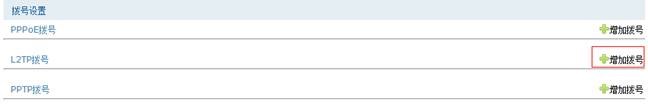

在 基本设置 >> WAN中，点击 L2TP拨号 >> 增加拨号，如下图：

2、添加参数

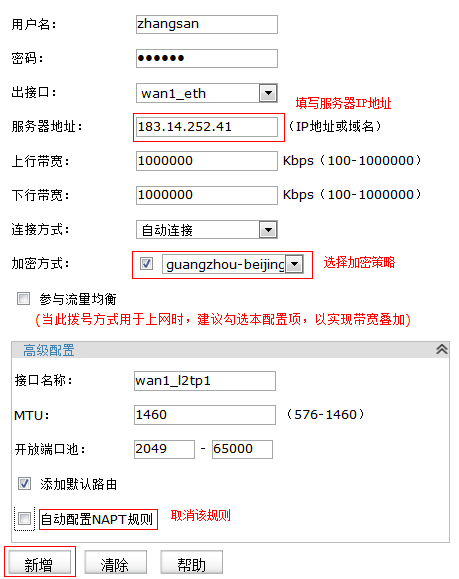

添加L2TP账号密码、服务器地址以及加密规则，填写完成后点击 新增。如下图：

可以看到，L2TP拨号成功，状态如下图：

至此，L2TP站点到站点的隧道搭建成功，两端内网均可以直接访问对端子网。

如果有多个客户端站点，该如何设置呢？

答：与上述流程相同，需要在总部建立对应的IPSec安全策略，不同之处是IPSec安全策略中需要指定客户端的IP地址或域名。如果多个分支站点均使用拨号动态IP上网，建议使用不加密L2TP隧道或加密的PPTP隧道，当然也可以申请动态域名。

不加密的L2TP：直接添加L2TP账号密码，不引用IPSec策略。
