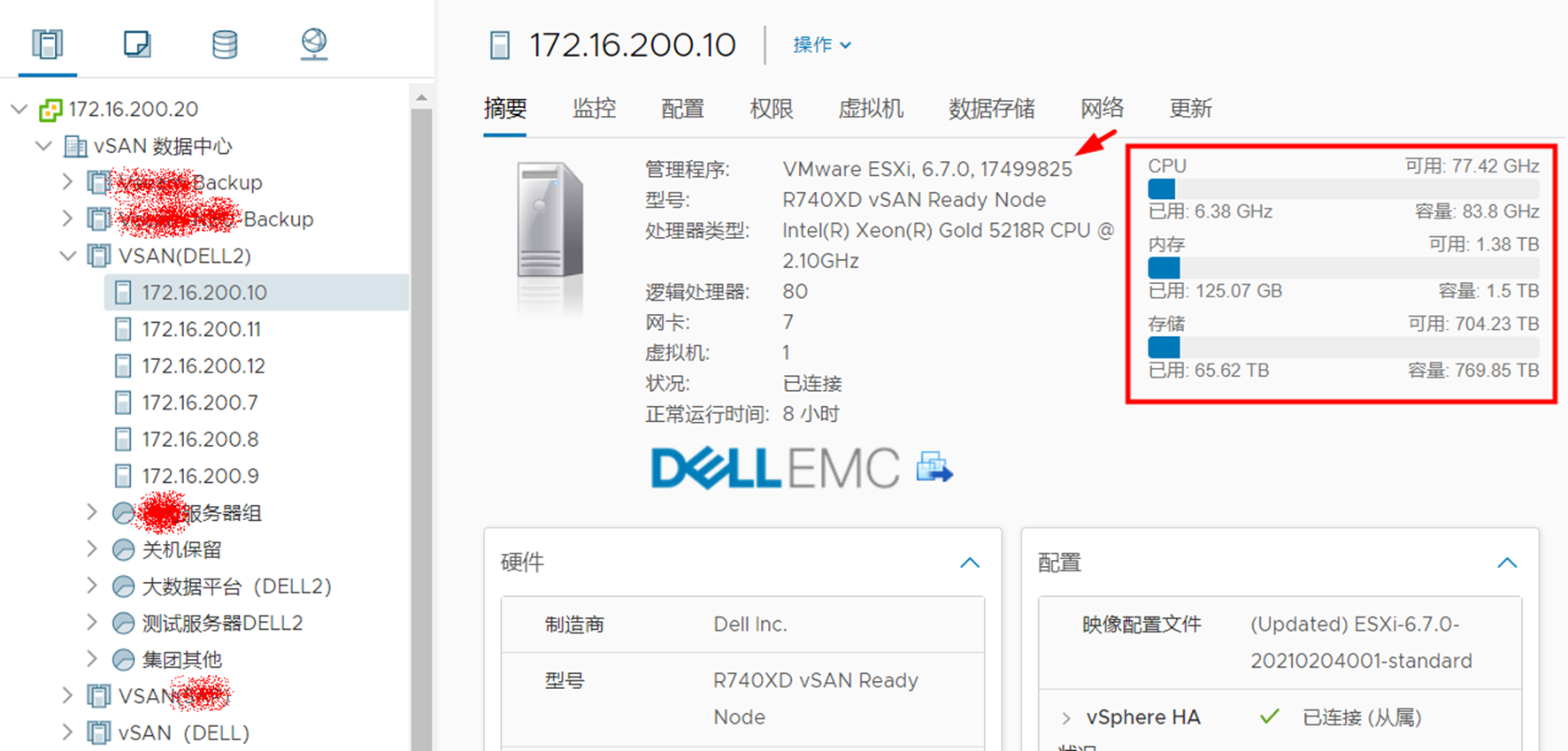

Gold 5218R的CPU，配置了1.5TB内存，3块PCIe NVMe 6.4TB的 SSD和12块12TB NL-SAS的磁盘。安装了VMware ESXi 6.7.0-17499825的系统，配置vSAN。每台主机规划配置3个磁盘组（每个磁盘组1块6.4TB的SSD和4块12TB的HDD）。如图1所示。

图1 vSAN节点主机配置

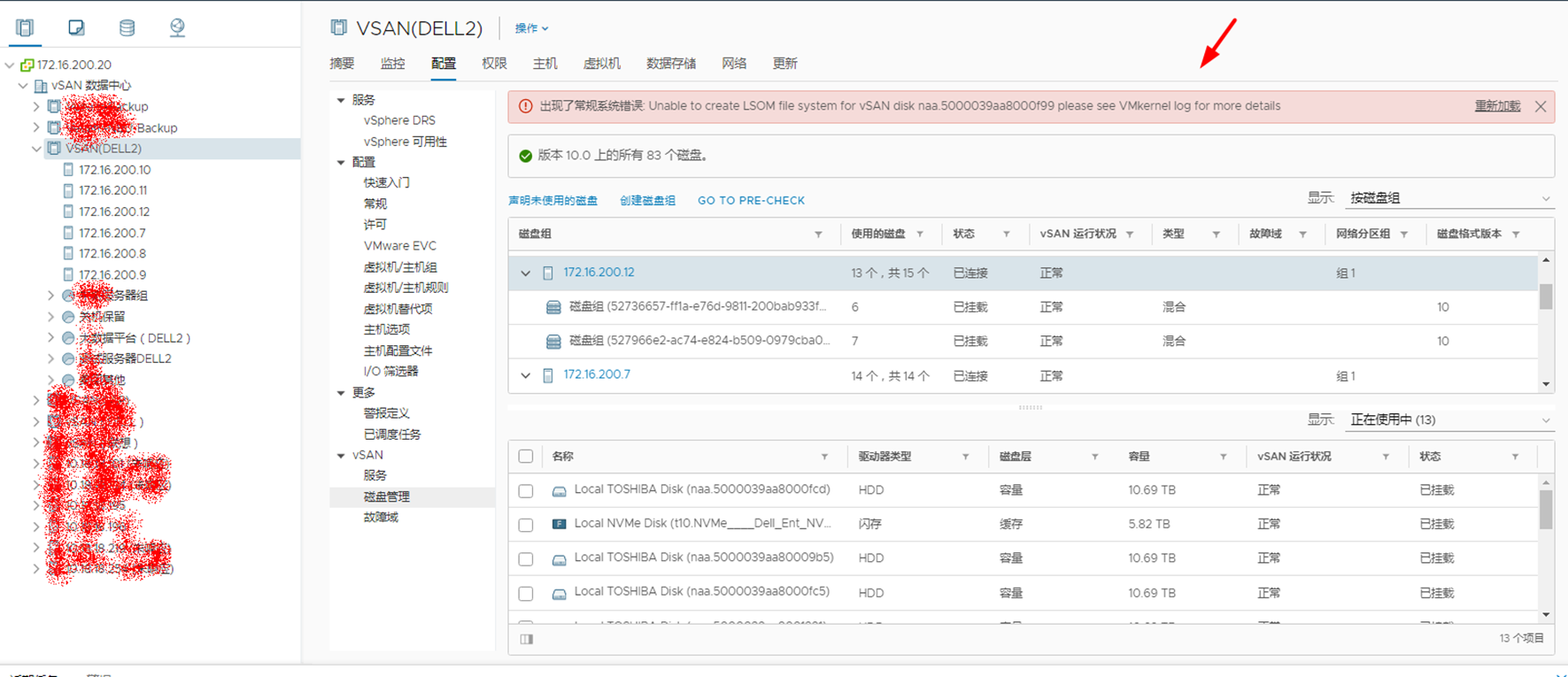

在向vSAN添加磁盘组的时候，每台主机添加到第3个磁盘组时出错，错误信息为“出现了常规系统错误：Unable to create LSOM file system for VSAN disk naa. 5000039aa8000f99 please see Vmkernel log for more details”，如图2所示。

图2 无法创建磁盘组

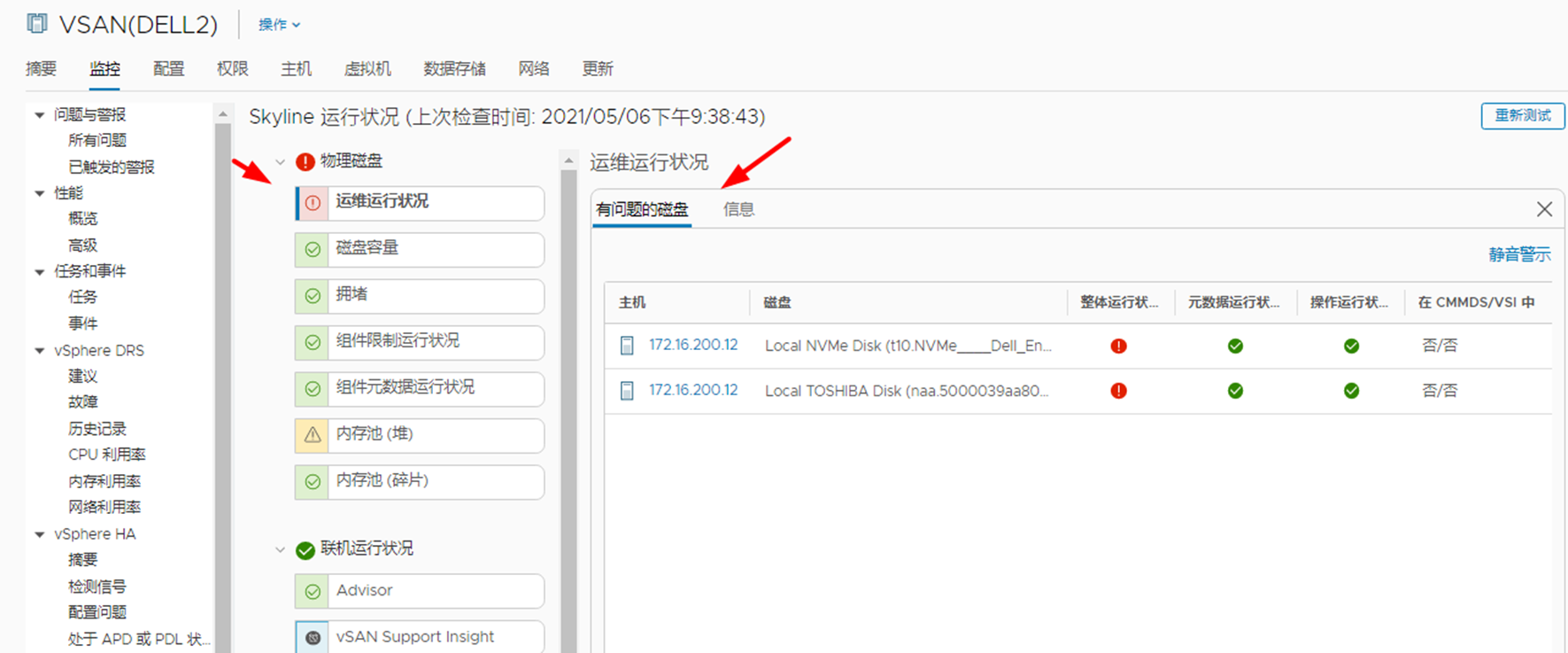

在“监控→vSAN→Skyline运行状况”中，在“物理磁盘→运维运行状况”有报错信息，如图3所示。

图3 磁盘运维运行状况

在“内存池（堆）”中，显示172.16.200.12（当前准备添加第3个磁盘组的主机）LSOM报警，如图4所示。

图4 LSOM报警

出现这种情况，是ESXi主机上的LSOM内存设置过小造成的。在vSAN中，使用较大容量（1TB以上）的缓存层SSD时，创建第3个或后续的磁盘组，如果LSOM设置过小会失败。解决的方式是，增加ESXi主机上的LSOM内存的数值。

（1）为ESXi主机启动ssh服务。使用ssh客户端软件（例如xshell）登录到ESXi主机。

（2）执行esxcfg-advcfg -g /LSOM/heapsize查看当前默认堆内存大小，当前ESXi主机显示为256。

（3）执行esxcfg-advcfg -s 2047 /LSOM/heapSize，将默认堆内存大小从 256 分别更改为 2047。

如果是ESXi 6.0 U2的版本，可以执行esxcfg-advcfg -s 1024 /LSOM/heapSize将堆内存更改为1024。对于ESXi 6.0 U3及更高版本可以修改为2047。如图5所示。

图5 修改堆内存大小

然后将主机置于维护模式，重新启动ESXi主机让设置生效。对于群集中的其他主机，也需要修改堆内存大小为2047，然后将主机置于维护模式后重启，再次进入系统后，退出维护模式。注意，在进入维护模式时，要一台一台分别执行，不要同时将多台主机置于维护模式。

在修改了LSOM堆内存参数之后，再次添加磁盘组，可以看到成功创建第3个磁盘组，如图6所示。

图6 成功创建第3个磁盘组

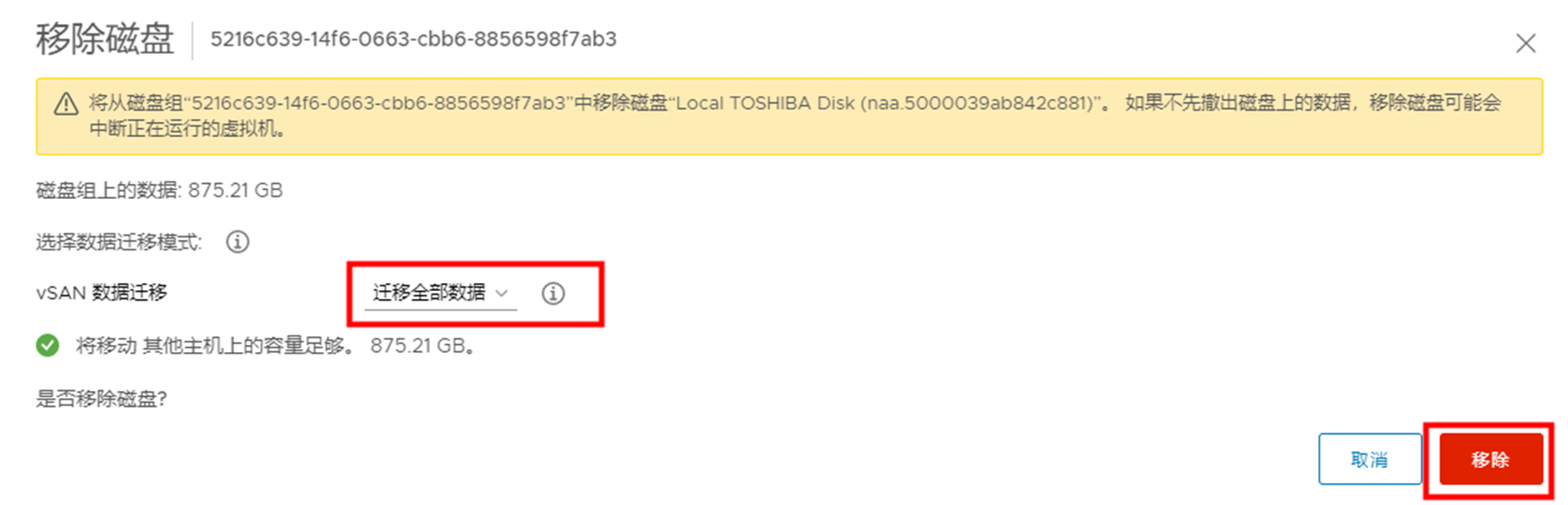

在前期的操作中，因为无法为每台主机创建3个磁盘组，所以每台主机创建了2个磁盘组，每个磁盘组1个SSD和6个HDD。如果要调整为每台主机配置3个磁盘组，每个磁盘组1个SSD和4个HDD。需要从每个磁盘组中移除2个HDD，然后再添加第3个磁盘组。在从每个磁盘组中移除HDD时，不能一次移除2个HDD，而是每次移除1个HDD，并且选择“迁移所有数据”（如图7所示）。每次移除HDD所需要的时间，视当前移除HDD上保存的数据量大小来定。当前磁盘组中每个HDD保存的数据一般在800GB至1.2TB之间，一般需要几个小时的时间。

图7 迁移所有数据

等主机有4个空闲的HDD后，再创建第3个磁盘组。也可以在移除完1个HDD后，创建第3个磁盘组，每个磁盘组中1个SSD和1个HDD。然后再移除其他HDD，并且移除完1个，添加1个。直到每台主机具有3个磁盘组，每个磁盘组1个SSD和4个HDD的数量。最后6台主机共有90个磁盘经，每个主机3个磁盘组，合计18个磁盘组，如图8所示。

图8 配置完成
