H3C交换机Hybrid端口简单介绍：

H3C交换机端口类型有三种：Access、Trunk、Hybrid

Hybrid端口

如图：交换机三个端口都为Hybrid端口，PCA、PCB、PCB分别划分到vlan

10、vlan 20、vlan30，可以看到各端口PVID与之对应。现在要实现PCA和PCB都能访问PCC，但是PCA和PCB不能相互访问，

需要：

① G1/0/1的Hybrid里untag表配置vlan 10、vlan 30；

② G1/0/2的Hybrid里untag表配置vlan 20、vlan 30；

③ G1/0/3的Hybrid里untag表配置vlan 10、vlan 20、vlan30。

这样就可以实现了，

分析如下：

PCA访问PCC，数据发到交换机G1/0/1端口，交换机发现数据没有tag会加上PVID也就是vlan 10的tag，然后转发到G1/0/3，发现untag表里面有10和数据带的tag=10一样，就会把tag去掉后发送给PCC。

到这里别忘了PCC收到数据帧后要给PCA回应，数据先发到交换机G1/0/3端口，交换机发现数据没有标签会加上PVID也就是vlan 30的tag，

然后转发到G1/0/1，发现untag表里面有30和数据带的tag一样，就会把tag去掉后发送给PCA，这样PCA和PCC就能相互访问了。

PCA访问PCCB，数据发到交换机G1/0/1端口，交换机发现数据没有tag会加上PVID也就是vlan 10的tag，然后转发到G1/0/2，

发现untag表里面只有有20、30和数据带的tag=10不一样，这样数据帧就没有办法去掉tag后发送给PCB，而一般电脑网卡只能识别不带tag的数据帧，

也就是说这种情况下PCA和PCB不能相互访问。

PCB的访问PCC和PCCA的过程和上述类似，大家可以自己分析下。最终会发现PCA和PCB都能访问PCC，但是PCA和PCB不能相互访问。

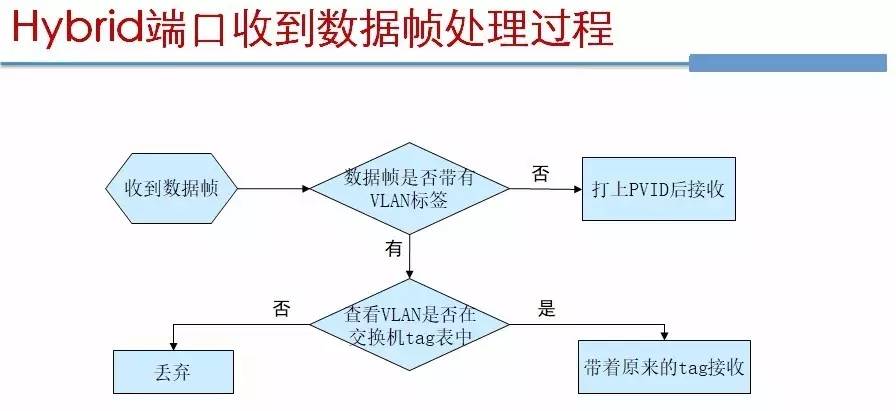

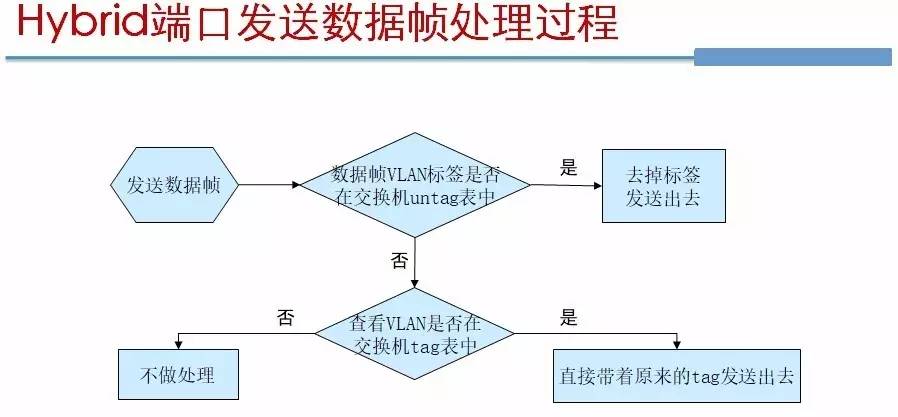

下面给大家分享：

我自己早期通过实验总结出来关于Hybrid的工作原理，希望对大家学习这方面的知识有帮助，如果想做更深入的了解欢迎大家和我来讨论。
