H3C Hybrid实验(混合端口实验)

  1. 实验拓扑

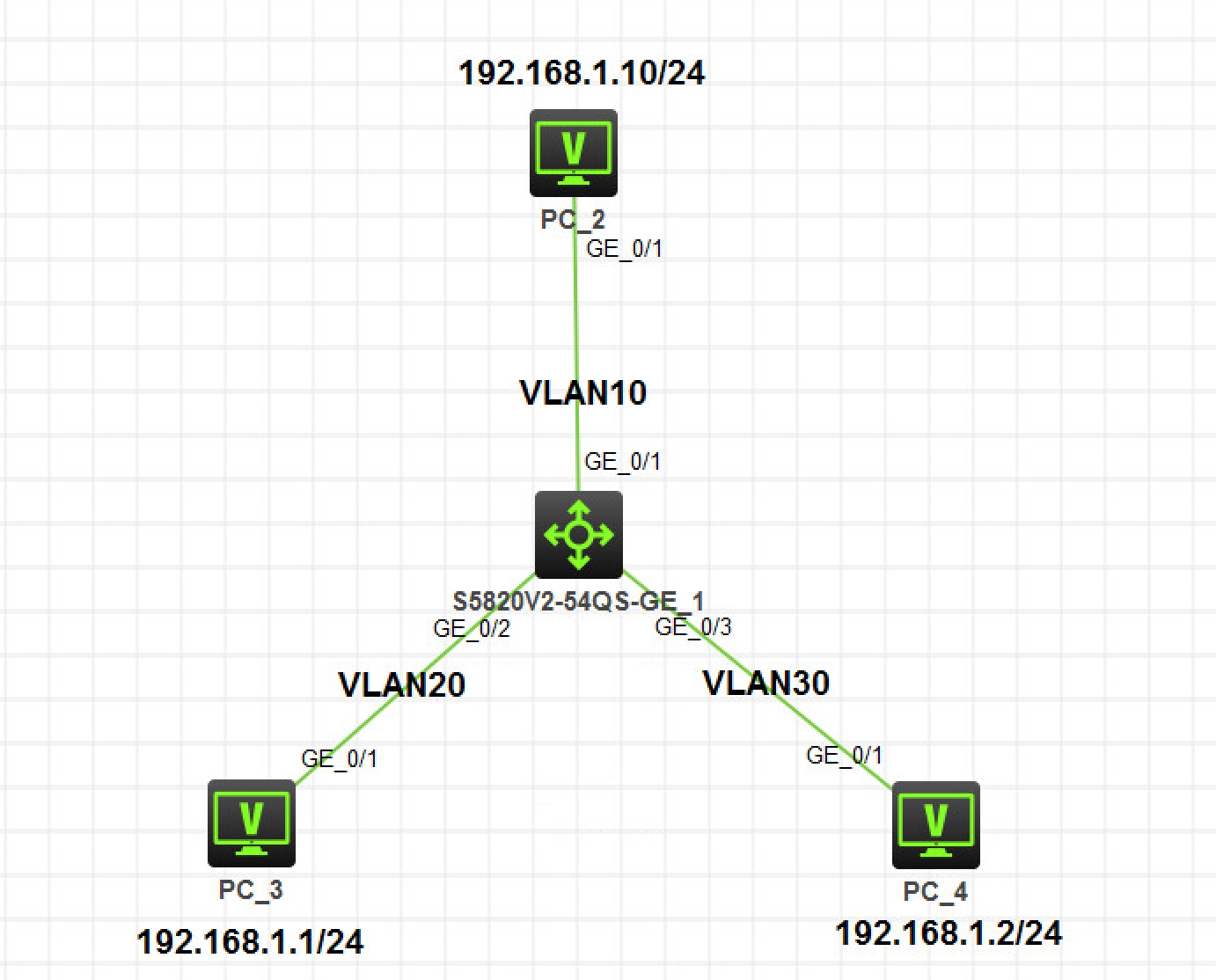

    Hybrid 实验






    图 1-1

    注:如无特别说明,描述中的 R1 或 SW1 对应拓扑中设备名称末尾数字为 1 的设备,R2 或 SW2 对应拓扑中设备名称末尾数字为 2 的设备,以此类推;另外,同一网段中,IP 地址的主机位为其设备编号,如 R3 的 g0/0 接口若在 192.168.1.0/24 网段,则其 IP 地址为 192.168.1.3/24,以此类推


  2. 上图不清晰,一眼看不出配置,下图就清晰了

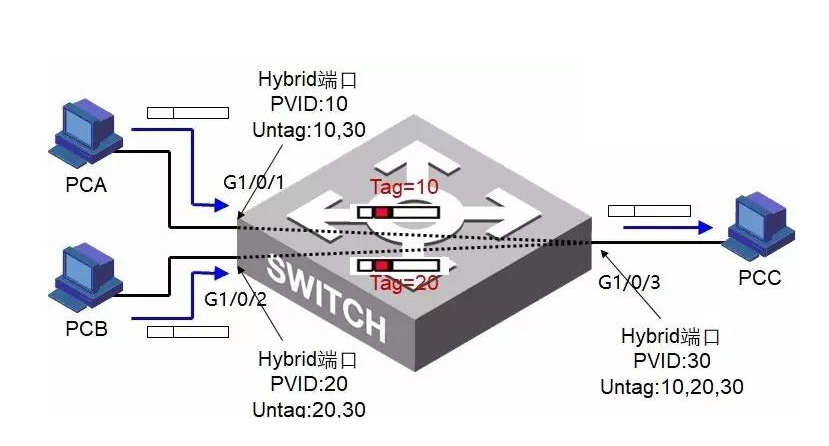

  3. image.png

  4. 加上这句解释,就更明了了。


  5. PCA访问PCC,数据发到交换机G1/0/1端口,交换机发现数据没有tag会加上PVID也就是vlan 10的tag,然后转发到G1/0/3,发现untag表里面有10和数据带的tag=10一样,就会把tag去掉后发送给PCC。

  6. 到这里别忘了PCC收到数据帧后要给PCA回应,数据先发到交换机G1/0/3端口,交换机发现数据没有标签会加上PVID也就是vlan 30的tag,

  7. 然后转发到G1/0/1,发现untag表里面有30和数据带的tag一样,就会把tag去掉后发送给PCA,这样PCA和PCC就能相互访问了。




  8. 实验需求

  9. 按照图示配置 IP 地址

  10. PC2 属于 Vlan10,PC3 属于 Vlan20,PC4 属于 Vlan30

  11. 要求通过配置接口类型为 Hybrid,实现 Vlan20 和 Vlan30 都可以访问 Vlan10,但是 Vlan20 和 Vlan30 之间不能互相访问


  12. 实验解法

  13. 配置 IP 地址部分

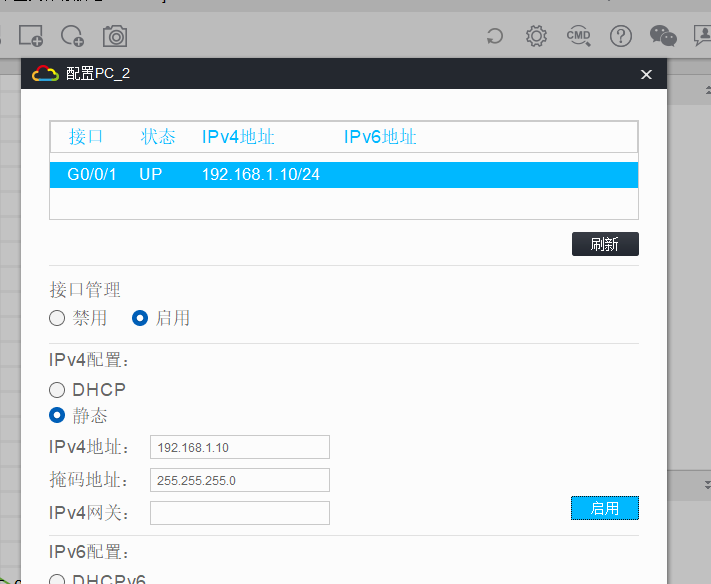

  14. PC2

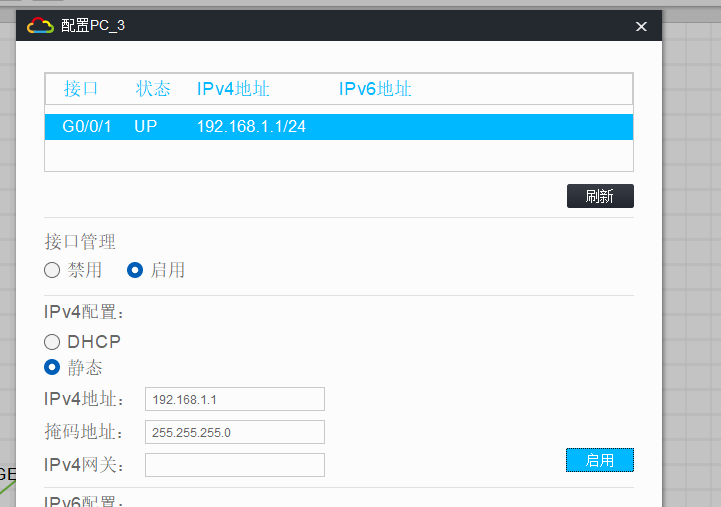

    PC3

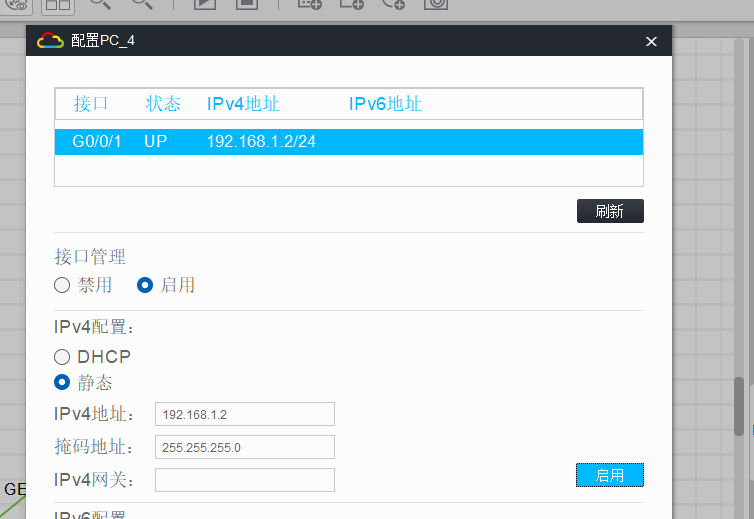

    PC4






  15. PC2 属于 Vlan10,PC3 属于 Vlan20,PC4 属于 Vlan30,且要求通过配置接口类型为 Hybrid,实现 Vlan20 和 Vlan30 都可以访问 Vlan10,但是 Vlan20 和 Vlan30 之间不能互相访问

      分析:要求通过配置接口类型为 Hybrid 来实现 Vlan20 和 Vlan30 都可以访问 Vlan10,但是 Vlan20 和 Vlan30 之间不能互相访问。
      3 台 PC 属于不同 Vlan,要实现二层中的互通,可以使用 Hybrid,根据需求,连接 PC2 的 G1/0/1 口配置 Pvid 为 10,并放行 Vlan10,Vlan20 和 Vlan30 剥离 tag,连接 PC3 的 G1/0/2 口 配置 Pvid 为 20,并放行 Vlan10 和 Vlan20 剥离 tag,连接 PC4 的 G1/0/2 口配置 pvid 为 30,并放行 Vlan10 和 Vlan 30 剥离 tag
      由于连接 PC2 的端口放行了所有 3 个 Vlan,所以 PC3 和 PC4 都可以访问进来,但是连接 PC3 和 PC4 的端口只放行了 Vlan10 和本端缺省 Vlan,所以 PC3 和 PC4 之间无法互访

    步骤 1:在 SW1 上创建 Vlan10,Vlan20,Vlan30

    <H3C>sys
    System View: return to User View with Ctrl+Z.
    [H3C]vlan 10
    [H3C-vlan10]vlan 20
    [H3C-vlan20]vlan 30

    步骤 2:配置 SW1 的 G1/0/1 口为 Hybrid 类型,Pvid 为 10,并放行Vlan10,Vlan20 和 Vlan30 剥离 tag

    [H3C-vlan30]int g1/0/1
    [H3C-GigabitEthernet1/0/1]port link-t hy
    [H3C-GigabitEthernet1/0/1]port hy pv vlan 10
    [H3C-GigabitEthernet1/0/1]port hy vlan 10 20 30 un

    步骤 3:配置 SW1 的 G1/0/2 口为 Hybrid 类型,Pvid 为 20,并放行Vlan10 和 Vlan20 剥离 tag

    [H3C-GigabitEthernet1/0/1]int g1/0/2
    [H3C-GigabitEthernet1/0/2]port link-t hy
    [H3C-GigabitEthernet1/0/2]port hy pv vlan 20
    [H3C-GigabitEthernet1/0/2]port hy vlan 10 20 un

    步骤 4:配置 SW1 的 G1/0/3 口为 Hybrid 类型,Pvid 为 30,并放行Vlan10 和 Vlan30 剥离 tag

    [H3C-GigabitEthernet1/0/2]int g1/0/3
    [H3C-GigabitEthernet1/0/3]port link-t hy
    [H3C-GigabitEthernet1/0/3]port hy pv vlan 30
    [H3C-GigabitEthernet1/0/3]port hy vlan 10 30 un

    效果测试:在 PC3 上可以 Ping 通 PC2,但无法 Ping 通 PC4,PC4 也可以 Ping 通 PC2


  16.

  17. <PC3>ping 192.168.1.10Ping 192.168.1.10 (192.168.1.10): 56 data bytes, press CTRL_C to break
    56 bytes from 192.168.1.10: icmp_seq=0 ttl=255 time=2.000 ms
    56 bytes from 192.168.1.10: icmp_seq=1 ttl=255 time=1.000 ms
    56 bytes from 192.168.1.10: icmp_seq=2 ttl=255 time=0.000 ms
    56 bytes from 192.168.1.10: icmp_seq=3 ttl=255 time=1.000 ms
    56 bytes from 192.168.1.10: icmp_seq=4 ttl=255 time=1.000 ms
    <PC3>ping 192.168.1.2Ping 192.168.1.2 (192.168.1.2): 56 data bytes,



    <PC3>ping 192.168.1.2Ping 192.168.1.2 (192.168.1.2): 56 data bytes, press CTRL_C to break
    Request time out
    Request time out
    Request time out
    Request time out
    Request time out
    <PC4>ping 192.168.1.10Ping 192.168.1.10 (192.168.1.10): 56 data bytes, press CTRL_C to break
    56 bytes from 192.168.1.10: icmp_seq=0 ttl=255 time=3.000 ms
    56 bytes from 192.168.1.10: icmp_seq=1 ttl=255 time=1.000 ms
    56 bytes from 192.168.1.10: icmp_seq=2 ttl=255 time=1.000 ms
    56 bytes from 192.168.1.10: icmp_seq=3 ttl=255 time=1.000 ms
    56 bytes from 192.168.1.10: icmp_seq=4 ttl=255 time=1.000 ms
