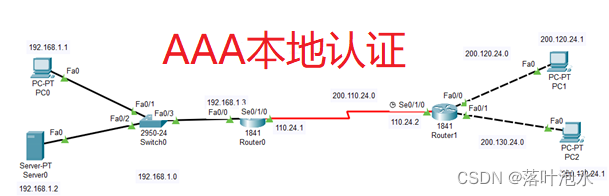

网络拓扑图

mportant;">

要求：

PC1和PC2是外网用户，它们通过VPN接入局域网。

R0是局域网边界路由器，同时也作为VPN网关设备。

R1是外网路由器。

实验步骤：

配置R0,R1各端口

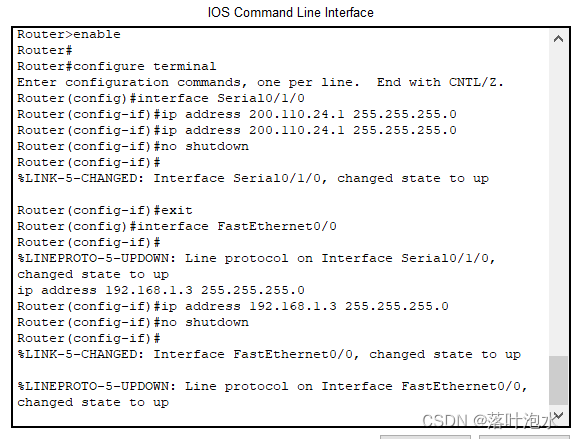

R0端口配置：

R1端口配置：

配置PC0,PC1,PC2,服务器

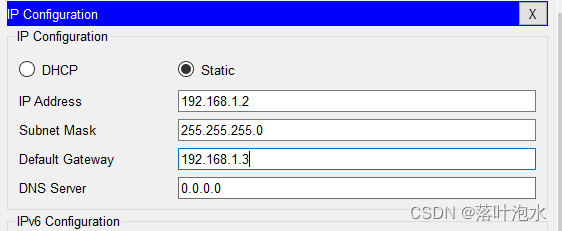

Pc0：

Pc1：

Pc2：

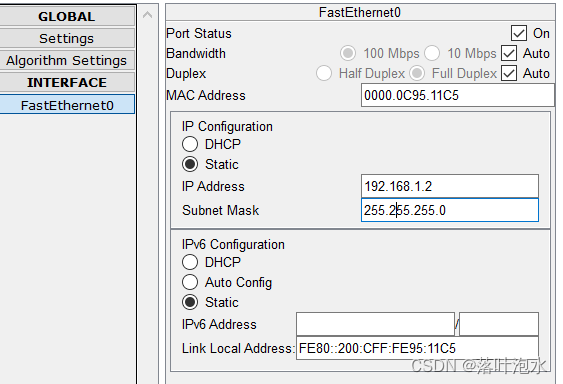

服务器IP配置：

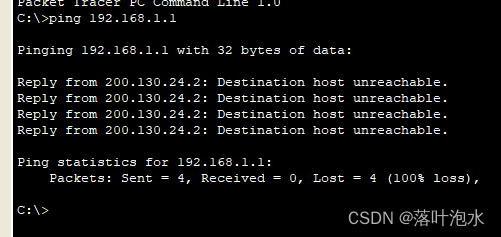

尝试ping内网pc

不通

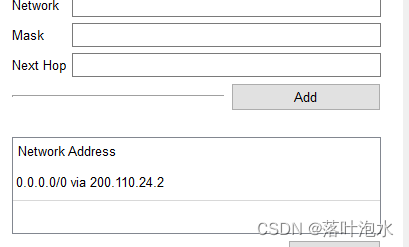

在R0上配置默认路由

注意：R0是边界路由器，不能在R0和R1间配置路由协议，只能配置默认路由。

R0(config)#ip route 0.0.0.0 0.0.0.0 200.110.24.2

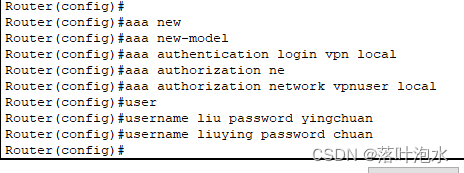

配置AAA服务，为用户提供访问账户

R0(config)#aaa new-model!开启AAA认证

R0(config)#aaa authentication login vpn local!指定服务对象名

R0(config)#aaa authorization network vpnuser local!指定授权网络名

R0(config)#username zhang password zhangfei!创建VPN账户及密码

R0(config)#username guan password guanyu

标蓝的文字是参数，配置时可自行设置。黄底蓝字为之前定义过的参数。服务对象名和授权的网络名在配置IPSec时要使用，用户名和密码则提供给VPN用户。

配置VPN地址池

R0(config)#ip local pool vpool 192.168.1.100 192.168.1.253!地址池

“vpool”是地址池名，可自定义。

地址池中的地址必须和R1路由器连接的局域网一侧在同一网络内。地址数量需能容纳外网用户数。

配置IPSec第1阶段参数：isakmp协商

R0(config)#crypto isakmp policy 10 !定义isakmp协商参数

R0(config-isakmp)#hash md5 !指定验证算法

R0(config-isakmp)#encryption 3des!指定加密算法

R0(config-isakmp)#authentication pre-share!指定验证方式为共享密钥

R0(config-isakmp)#exit

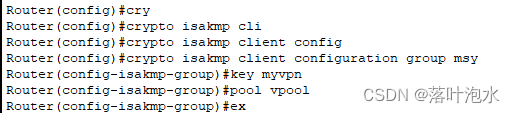

R0(config)#crypto isakmp client configuration group msy!创建组,组名为msy

R0(config-isakmp-group)#key myvpn!组密钥

R0(config-isakmp-group)#pool vpool!地址池名

组名和组密钥需提供给用户，在建立VPN连接时使用。

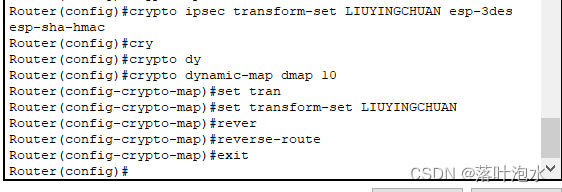

配置IPSec第2阶段参数：ipsec配置

R0(config)#crypto ipsec transform-set TF1 esp-3des esp-sha-hmac!指定策略名、加密算法、验证算法

R0(config)#crypto dynamic-map dmap 10!动态加密图

R0(config-crypto-map)#set transform-set TF1!绑定策略

R0(config-crypto-map)#reverse-route!反向路由注入

R0(config-crypto-map)#exit

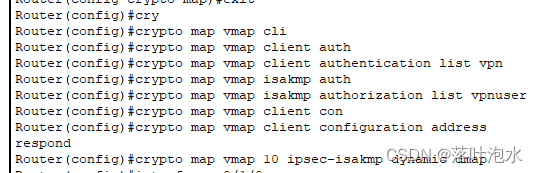

建立地图

R0(config)#crypto map vmap client authentication list vpn!绑定AAA服务

R0(config)#crypto map vmap isakmp authorization list vpnuser!绑定用户表

R0(config)#crypto map vmap client configuration address respond

R0(config)#crypto map vmap 10 ipsec-isakmp dynamic dmap!绑定动态加密图

把IPSec地图应用在设备接口上

R0(config)#interface s0/0/0

R0(config-if)#crypto map vmap

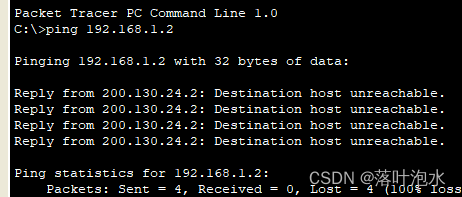

一.测试，使用PC1的浏览器访问192.168.1.1服务器/或者ping。看能否访问。

无法ping通，因为没有认证

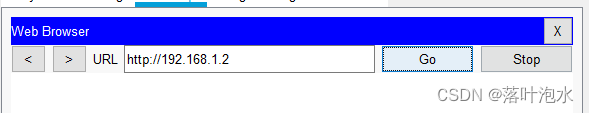

浏览器也无法访问服务器

使用账号登录

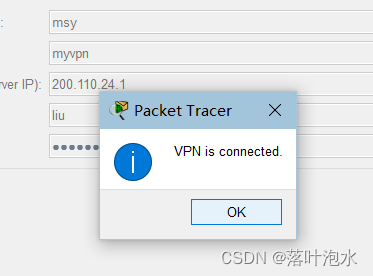

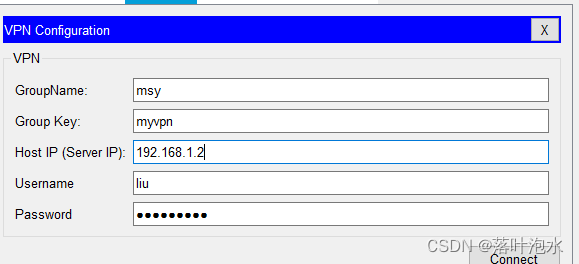

二.使用PC1的桌面的VPN功能，输入组名，组密钥，主机（服务器）IP，账号，密码连接。观察是否连接成功及系统分配的内网IP是多少。PC2用另外一个账号连接。

连接成功

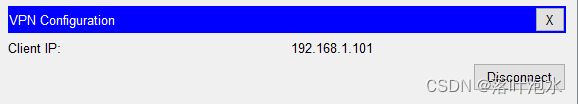

分配的内网IP是：

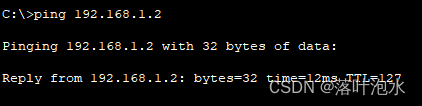

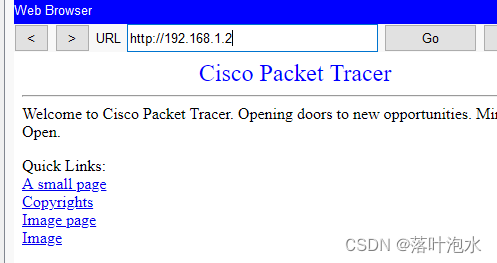

三.VPN登录后再访问服务器。

登录后能够访问服务器

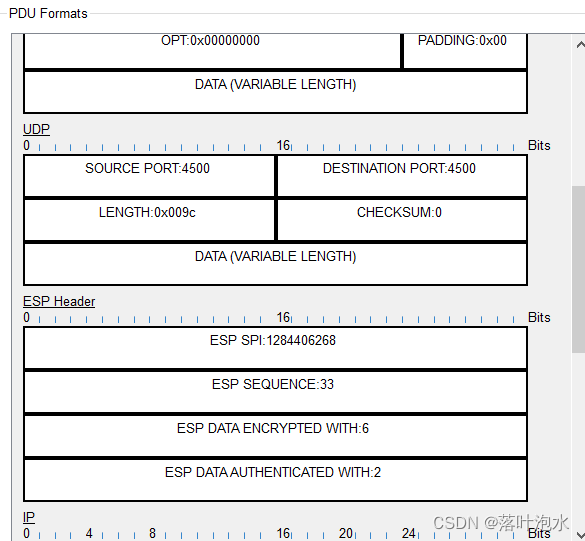

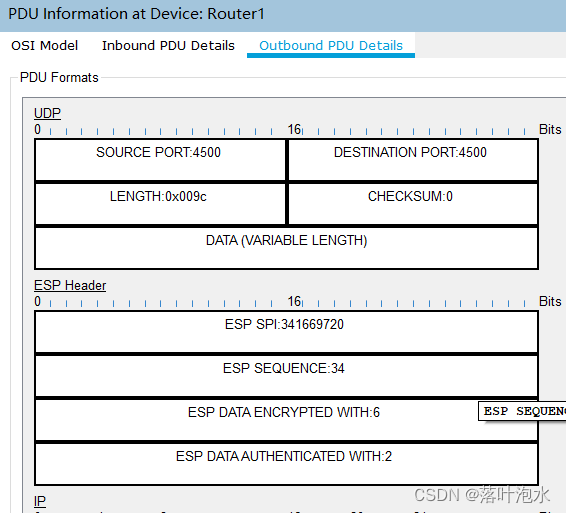

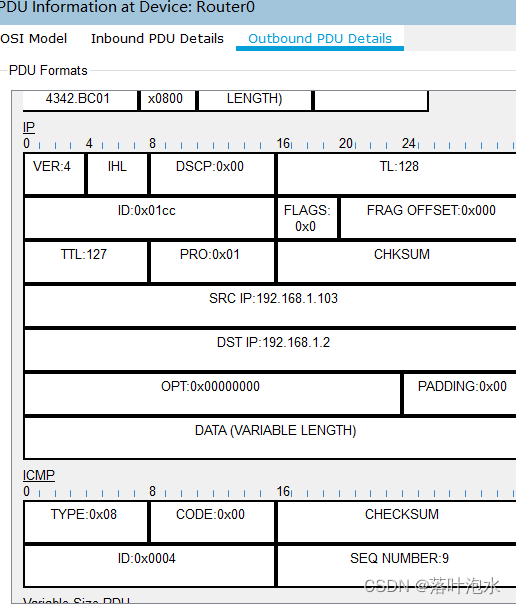

抓包分析

四.观察访问服务器时每一步的数据包，观测是从哪一步开始进行ipsec保护的，以及ip报头的来源和目的ip。

公网pc ping 服务器数据包传输过程：

1. 公网pc发出带ipsec封装的包

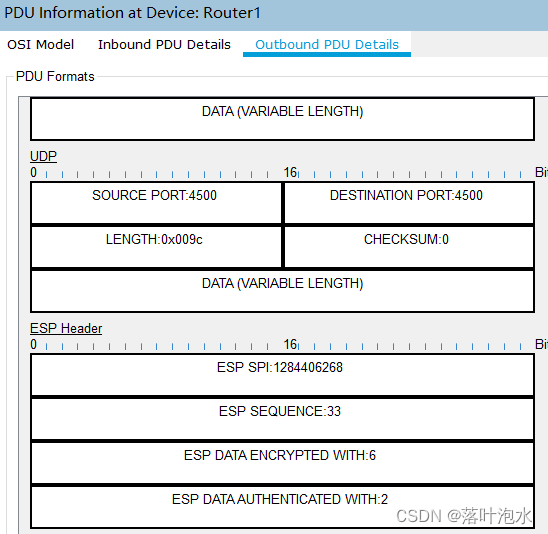

2、公网路由器router1 把包转发给router0

3、router0 把收到的包解开ipsec封装后，转发给交换机

4、交换机把解封后的包分别发给内网pc0和服务器

Pc0收到包发现不是访问自己的就不回应

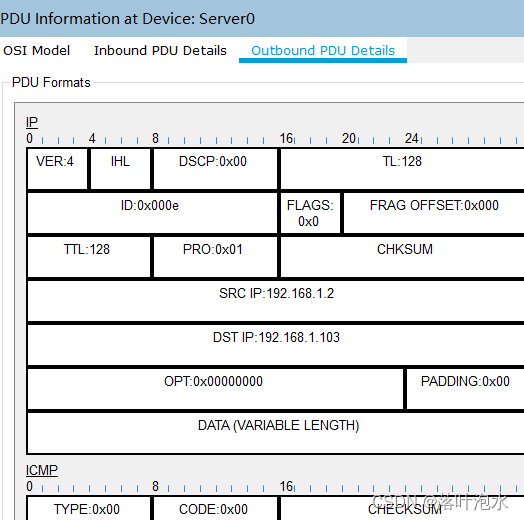

服务器收到包开始回应，此时数据包未被加密

5、服务器发给交换机

6、交换机发给router0

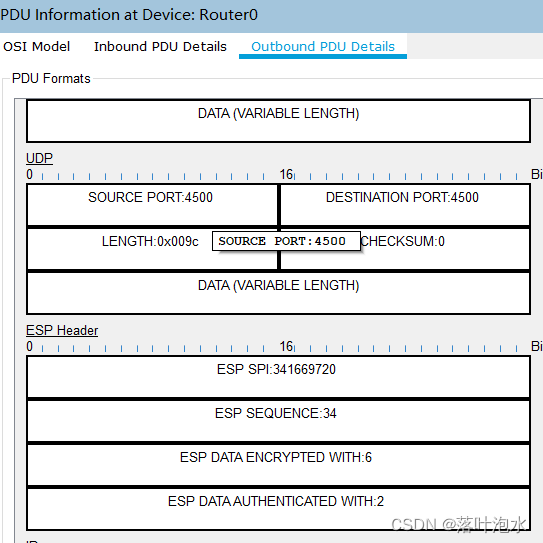

7、router0收到包后进行加封装，然后发给公网(router1)

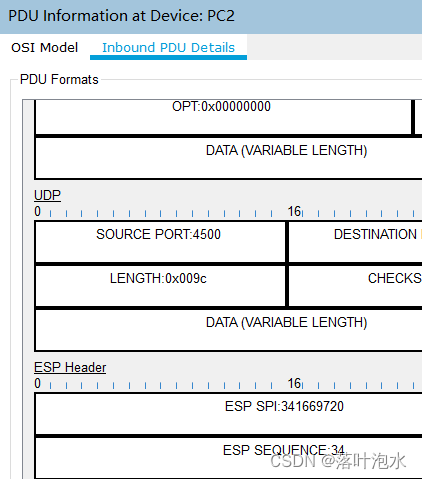

8、router1 收到加密的包发给目的pc2

9、pc2收到包进行解封

完成一次ping过程

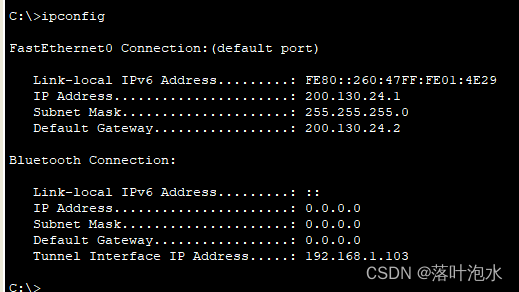

五.桌面-命令提示符 查看PC1的IP设置（Ipconfig）

最后一行虚拟接口ip：192.168.1.103

六.PC0可否ping 通PC1，PC2？怎样ping？

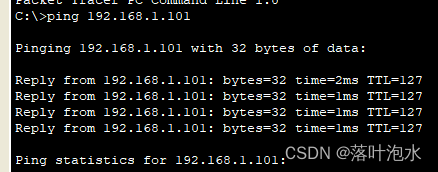

用内网pc 能够ping通公网pc2的分配的地址：192.168.1.101

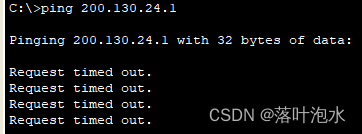

内网pc无法ping通公网pc2的公网地址200.130.24.1
