一、组件5—Dashboard

Dashboard(horizon)是一个web接口，使得云平台管理员以及用户可以管理不同的Openstack资源以及服务，这个部署示例使用的是 Apache Web 服务器。接下来将描述如何在控制节点上安装和配置仪表板。

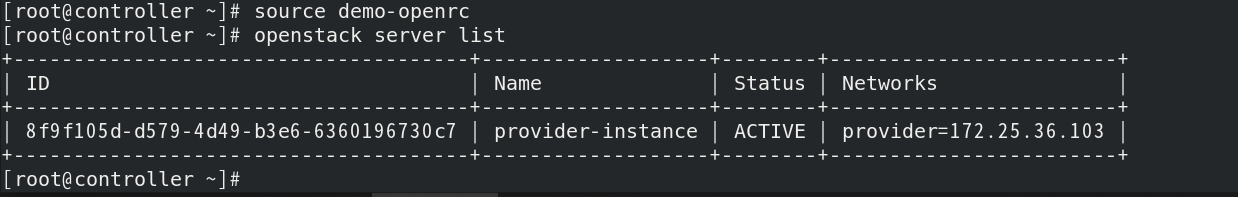

1.检查云主机状态

首先用admin用户身份登陆；
查看集群状态

2.安装和配置

安装软件包

编辑文件 /etc/openstack-dashboard/local_settings

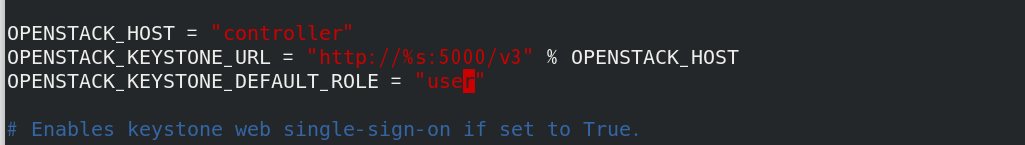

在 controller 节点上配置仪表盘以使用 OpenStack 服务（修改主机名）；
启用第3版认证API；
通过仪表盘创建的用户默认角色配置为 user

允许所有主机访问仪表板

配置 memcached 会话存储服务

配置API版本

我们选择的是网络参数1，因此禁用支持3层网络服务

重启web服务器以及会话存储服务

3.验证操作（创建云主机）

验证仪表盘的操作：在浏览器中输入 http://controller/dashboard访问仪表盘。
验证使用 admin 或者demo用户凭证和default域凭证。

删除网络

在[DEFAULT]部分，启用路由服务和重叠的IP地址

在[ml2]部分，启用flat，VLAN以及VXLAN网络；
启用VXLAN私有网络；
启用Linuxbridge和layer－2机制

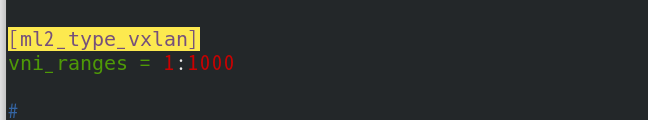

在[ml2_type_vxlan]部分，为私有网络配置VXLAN网络识别的网络范围

对文件内容进行过滤查看

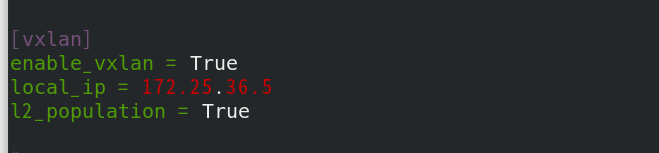

在[vxlan]部分，启用VXLAN覆盖网络，配置覆盖网络的物理网络接口的IP地址，启用layer－2 population

对文件内容进行过滤查看

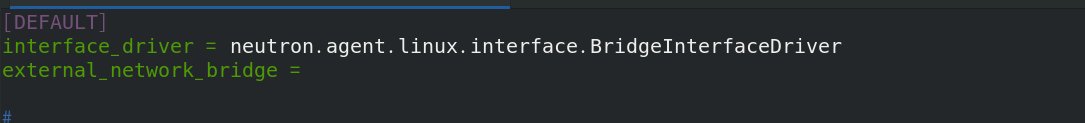

在[DEFAULT]部分，配置Linuxbridge接口驱动和外部网络网桥

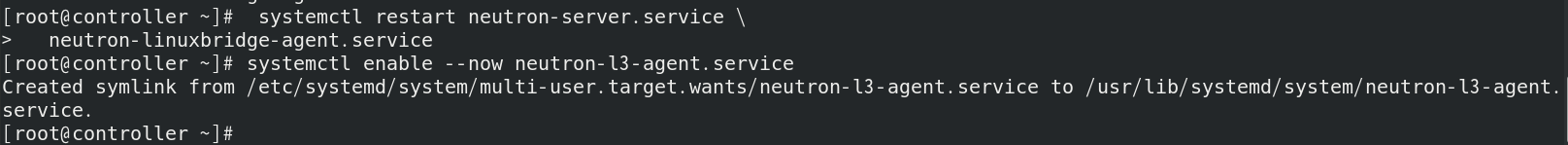

重启neutron-server和layer－3服务

用admin用户身份，查看

在[vxlan]部分，启用VXLAN覆盖网络，配置覆盖网络的物理网络接口的IP地址，启用layer－2 population

重启Linuxbridge代理
接下来配置Dashboard，编辑文件 /etc/openstack-dashboard/local_settings

打开支持3层网络服务

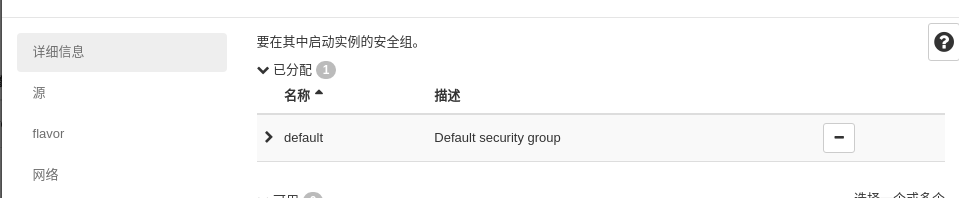

1.创建云主机

接下来使用demo用户登陆网页，可以查看到此时的网络拓扑

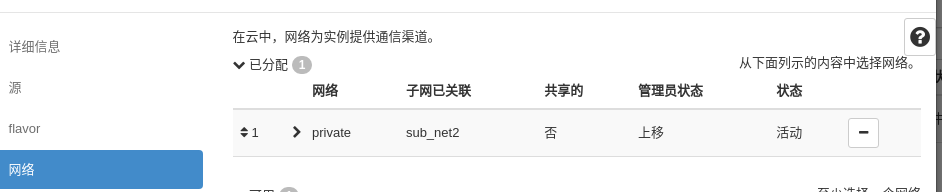

选择私有网络



但是从外部无法访问私有网络的云主机

需要点击vm2，选择绑定浮动ip

点击加号，即可获取到自动分配的浮动ip


绑定成功

此时，外网可以通过浮动ip访问内网

也可以通过远程连接vm2，也就实现了从外部访问云主机内部的需求
