Openstack Dashboard 操作指南

这里我大概把我们能用到的基本操作做一个说明。

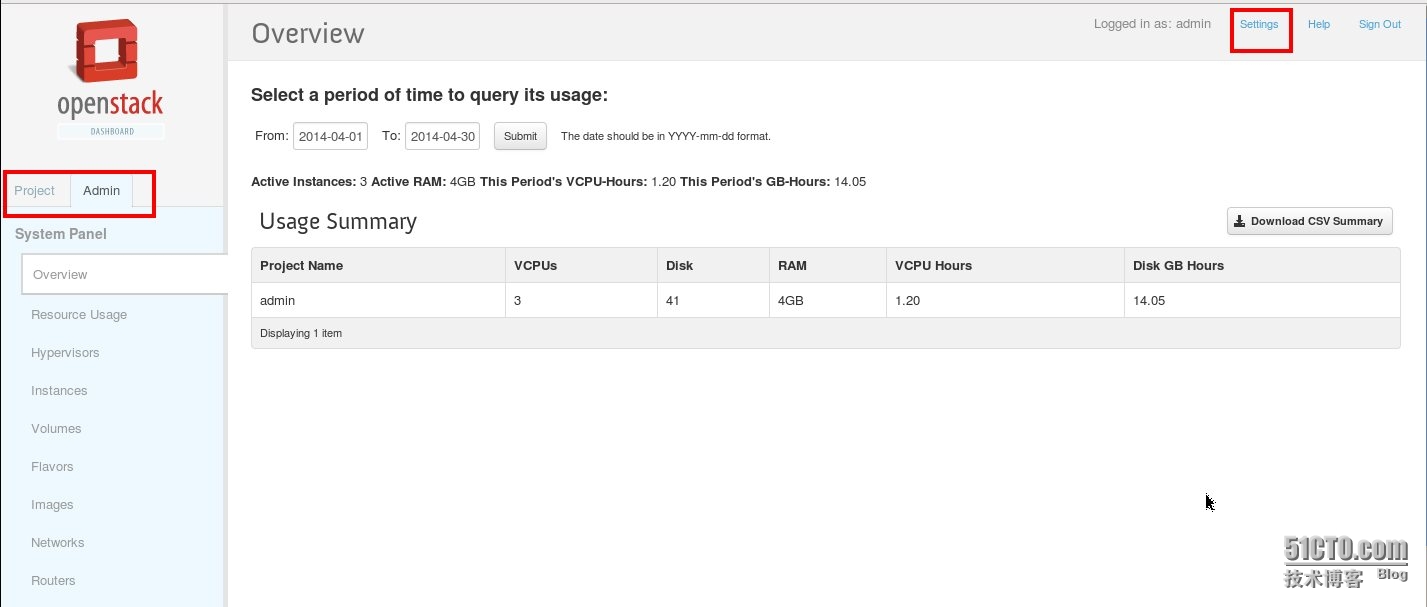

使用admin账户登陆进去之后，看到的页面应该是这样。这里如果是非admin账户的话，左边就只有projet标签页，而没有admin标签页。

右上角的“Settings” 可以进行一系列用户的设置，例如语言选择，更改密码等

Admin标签页（管理员权限）

这个标签页，只有管理员权限的用户才能访问。分为2部分，System Panel 和 Identity Panel。

System Panel（系统面板）

Overview（概况）

Overview：这里会列出所有的系统的虚拟机使用情况。包括删除的虚拟机。

Resouce Usage（资源使用情况）

这里会显示系统资源的使用情况。

Hypervisors（虚拟机管理器）

显示物理机器的资源情况，cpu，内存和硬盘，虚拟机数量

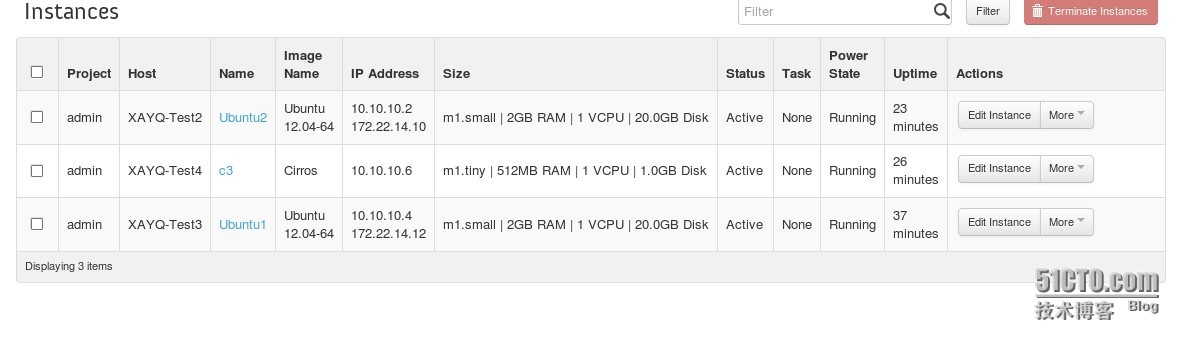

Instances（云主机）

这里就是列出所有的虚拟机，并且可以对虚拟机进行操作，例如迁移，删除等。

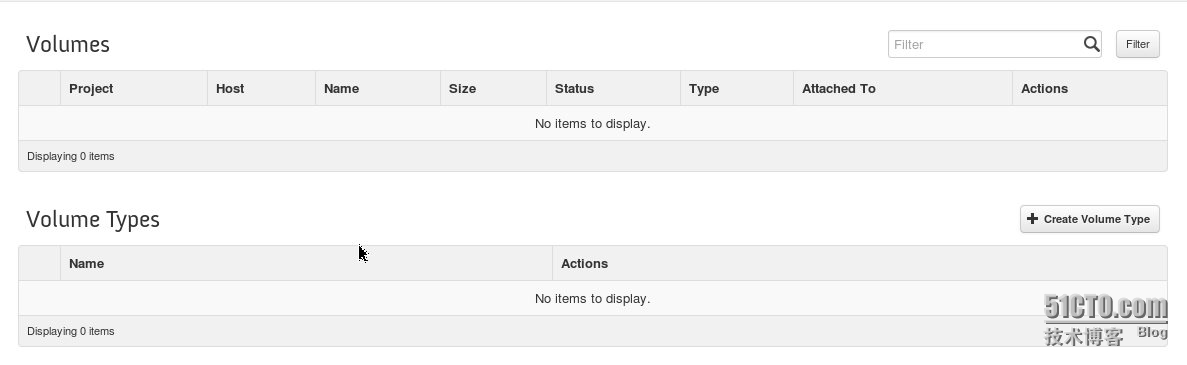

Volumes（云硬盘）

显示用户使用和创建的卷。这个地方我现在还不是很清楚。

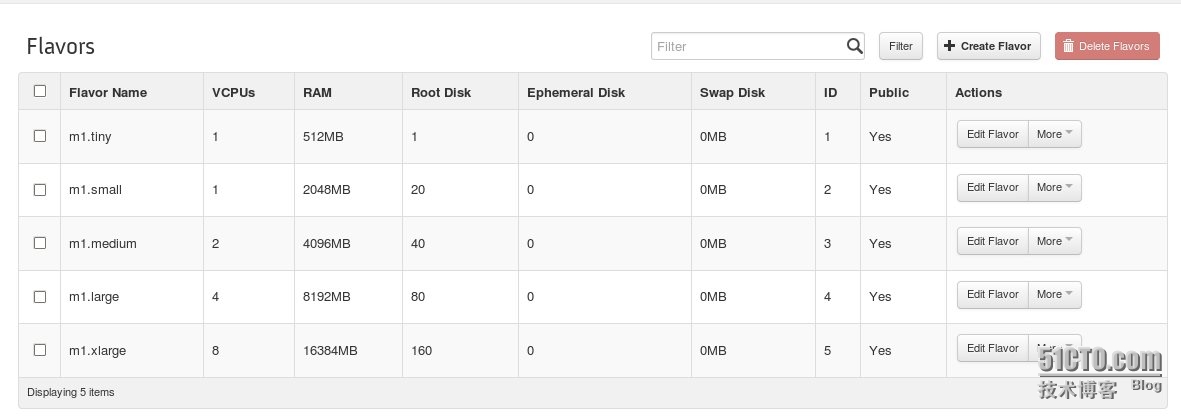

Flavors（云主机类型）

目前默认有5个Flavor，你可以编辑Flavor，创建Flavor。目前支持指定某个Flavor给租户使用。当用户要求的虚拟机不在Flavor里，那么你就可以使用这种方式，为特定的租户创建一个Flavor。普通用户是不能自己创建Flavor，也不能自己定义虚拟机的配置。

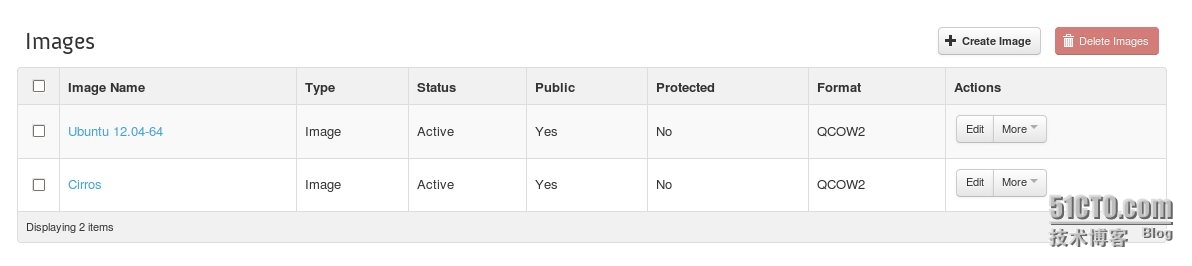

Images（镜像）

这里镜像的管理，可以上传镜像，你需要知道你上传的p_w_picpath是什么格式。

创建镜像

Public, 就是表示该Image可以所有租户都可以看见。对于Image来说，用户自己也是可以上传p_w_picpath，设置是否只是自己访问，还是所有租户都可以看见。

Protected：如果打钩，那么你在列表里就无法删除，可以避免误删除。如果需要删除，通过编辑，去掉打钩，就可以删除。

镜像对硬盘和内存的最小需求，其实是为了日后创建虚拟机的时候，如果Flavor无法满足Image的需求的情况下，就会隐藏该Flavor。

Networks（网络）

这里管理员创建的网络，有点类似数据中心的接入，联通线路，电信线路。对于租户来说，可以选择不同的线路出去。不过目前路由器的出口，只能是1条线路。

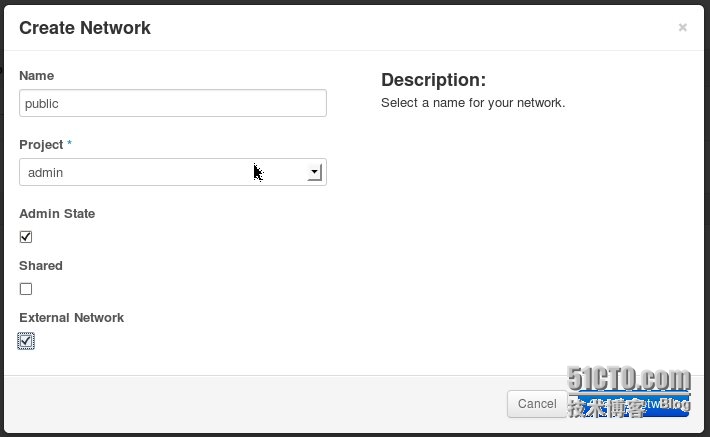

这里我们创建一个外网，内网以后再projet内部配置。记住要勾选External Network, 点击创建。

点击网络名字进入网络的详细页面：

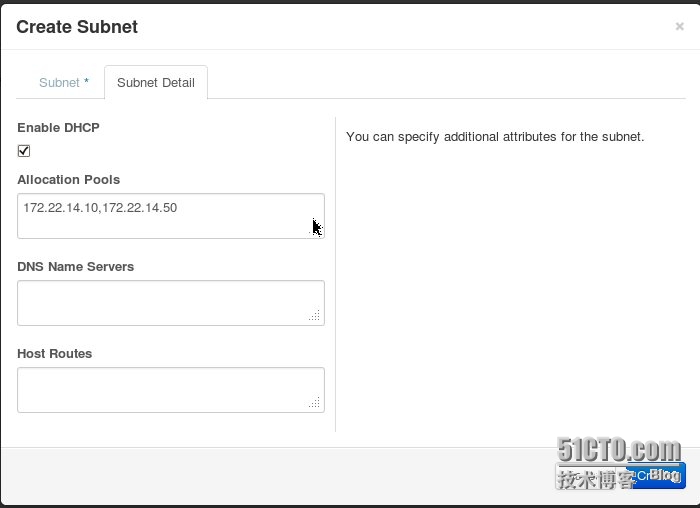

创建Subnet，Floating IP 地址池，分配公网IP给虚拟机。

这里我分配172.22.14.10 到172.22.14.50的IP为浮动IP池。

添加后

Routers（路由）

管理员不需要创建路由器，可以查看到所有租户创建的路由器，并且进行删除。

Defaults（默认值）

这是系统的默认设置。

System Info（系统信息）

系统的基本信息

Identity Panel（认证面板）

Projects（项目）

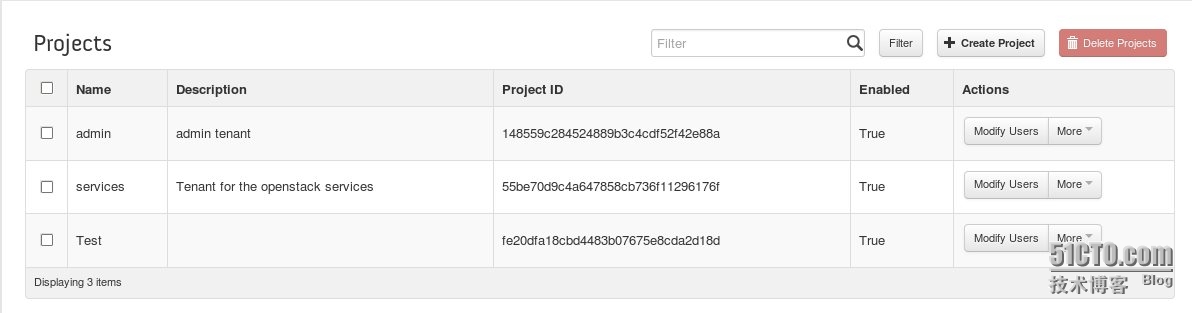

系统内置两个项目，为了试验，我创建了一个Test项目。

由于我现在还没有创建用户，所以别的tab不需要设置

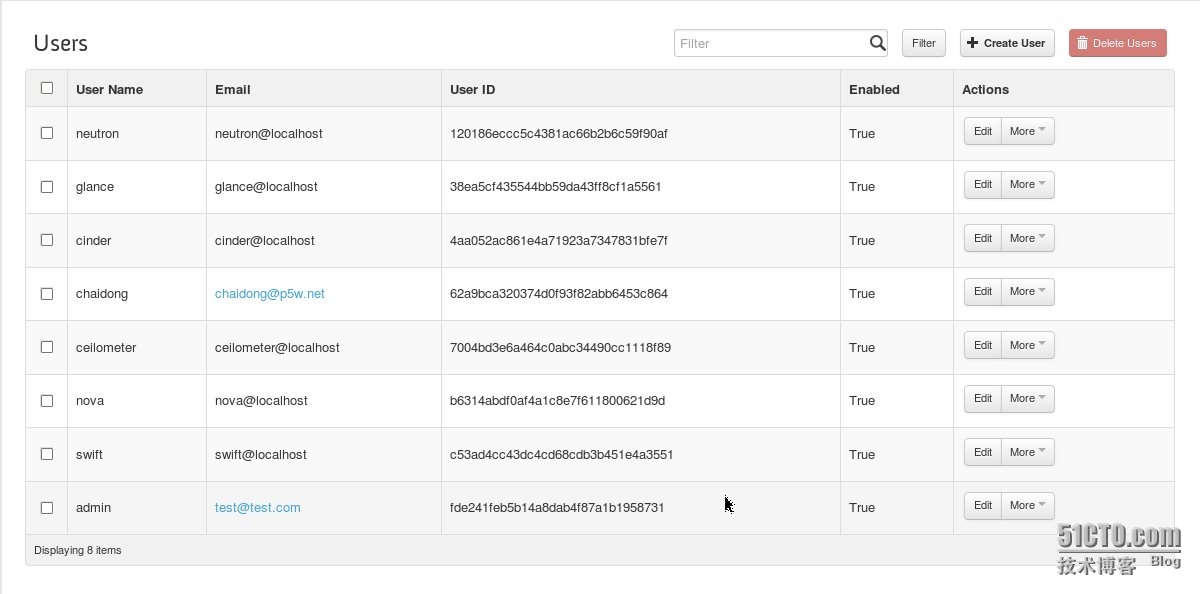

Users（用户）

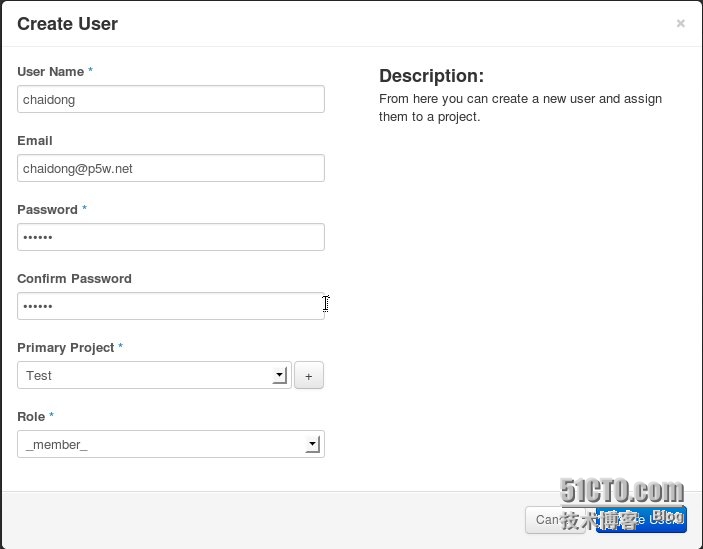

我们这里创建一个用户：chaidong, 添加到project：Test

Project标签页（普通用户）

这里我使用上面创建的用户chaidong登陆，以下是一个虚拟机的创建流程。

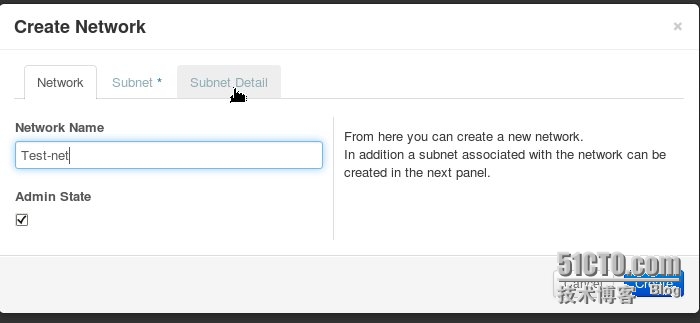

创建内部网络 ：Manage Network->Networks->Create Network

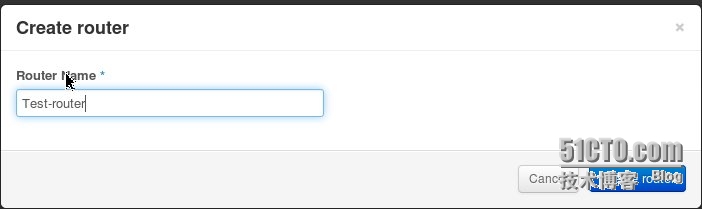

创建路由：Manage Network->Routers->Create Router

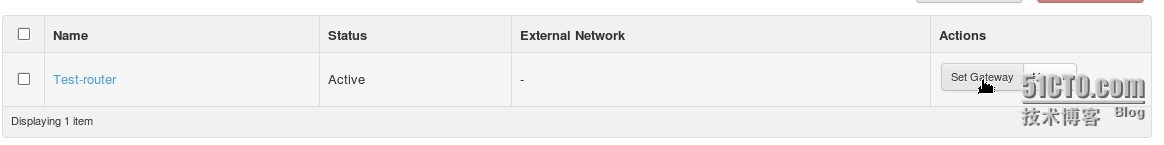

Set Gateway ,选择public为外网

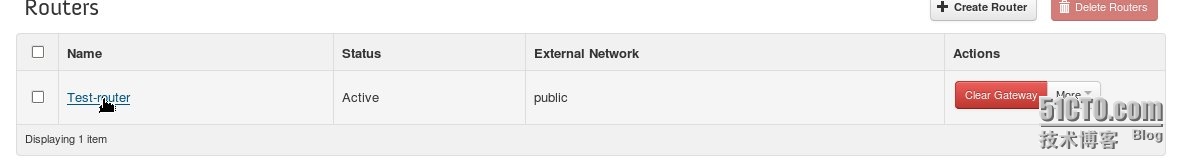

结果如图

然后在路由详情页面设置interface

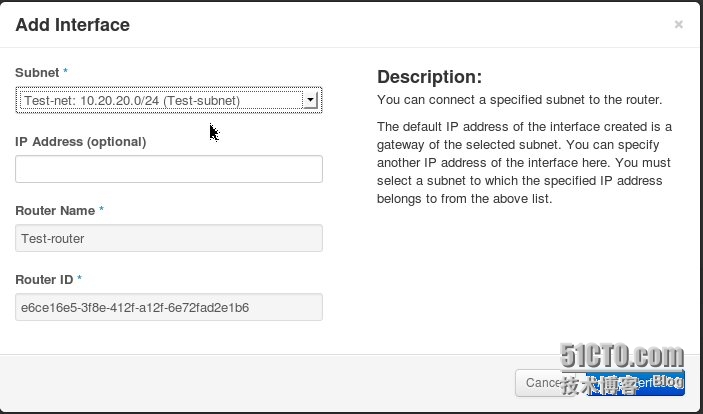

添加Interface，Subnet会显示刚才创建的网络，点击创建

查看网络拓扑

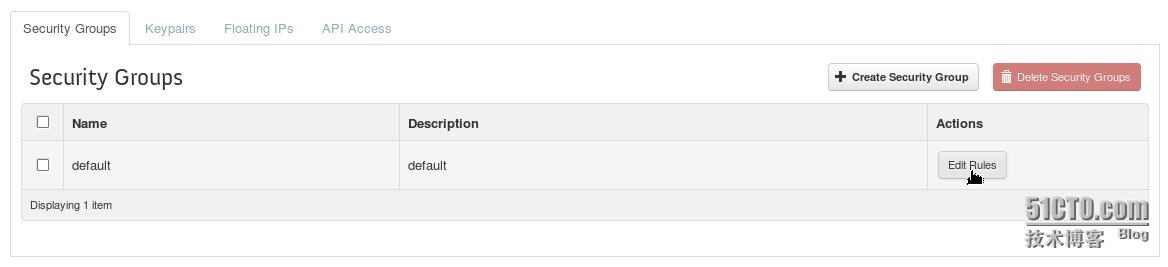

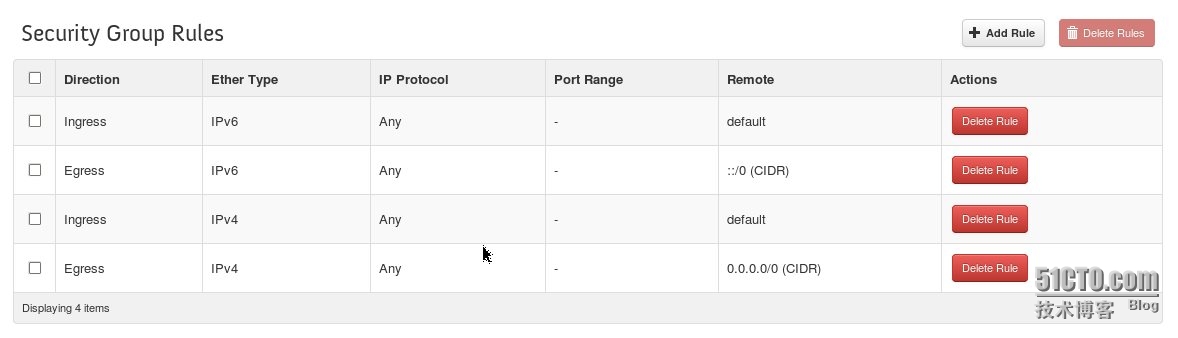

设置安全组，默认的安全组，是拒绝所有的访问。Manage Compute->Access & Security

我们需要打开22端口和允许ping。

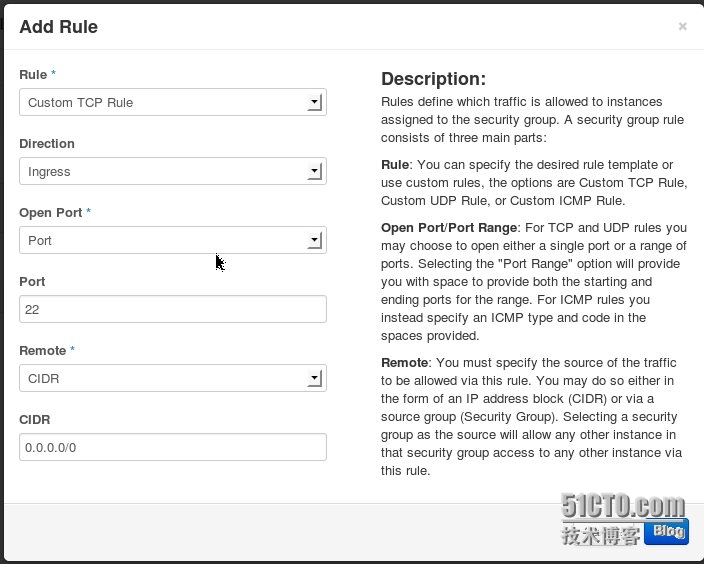

22端口

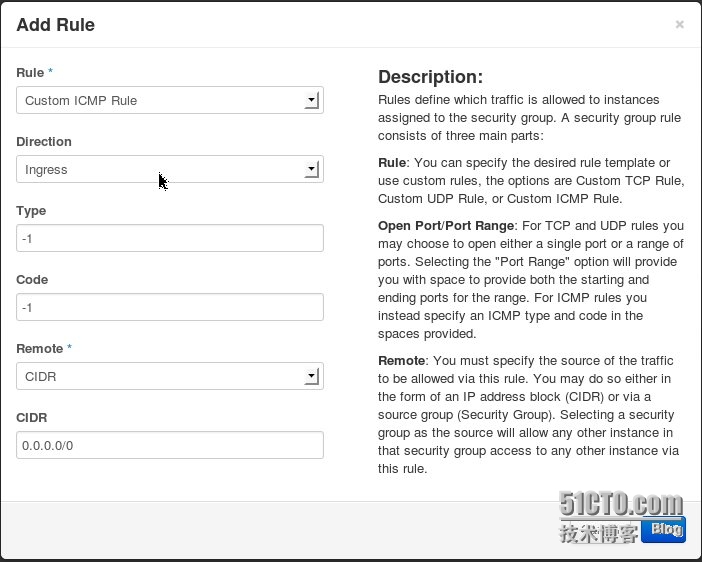

允许ping

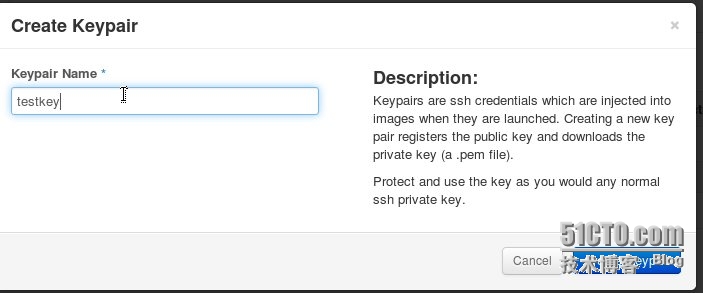

创建秘钥,下载到本地。

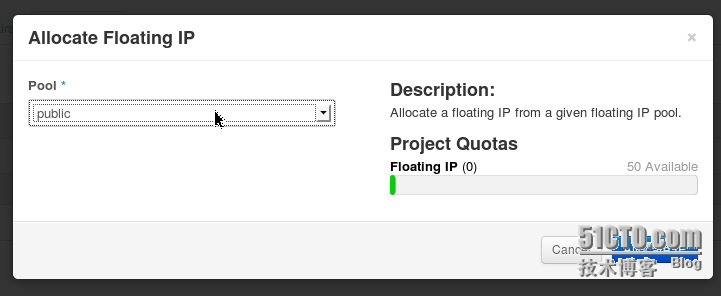

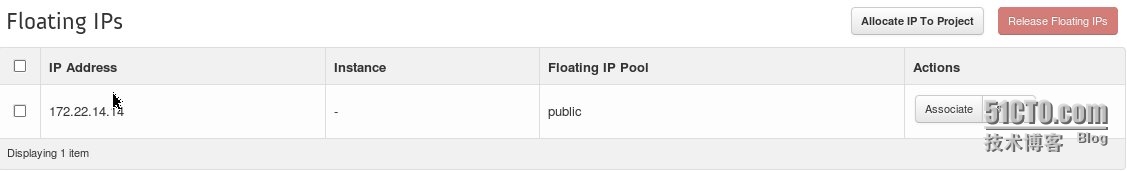

申请Floating Ip

结果

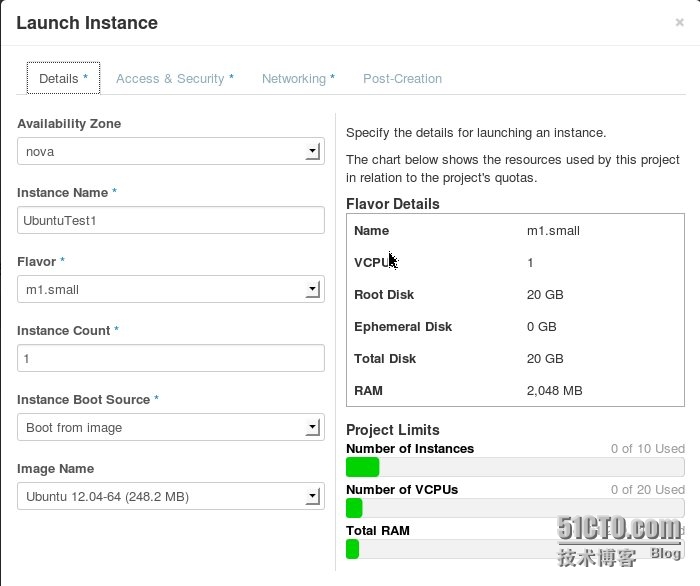

创建虚拟机，Flavor选择的时候，需要注意，不能选择tiny，因为Ubuntu的镜像要求比tiny大。

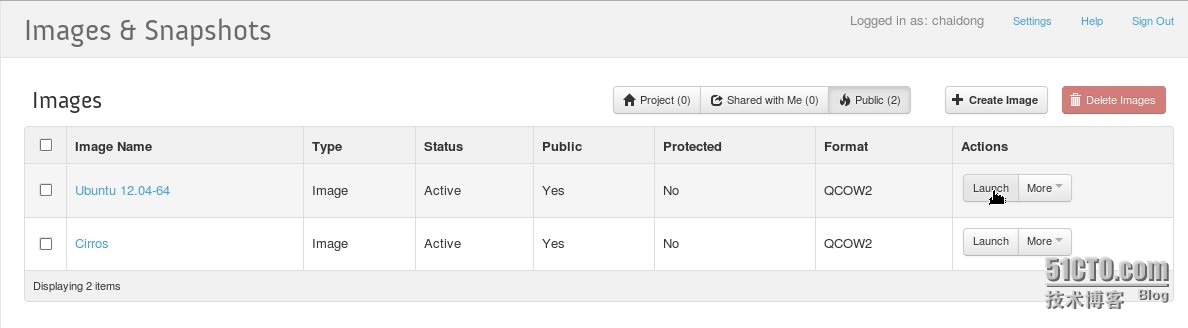

Manage Compute->Images & Snapshots

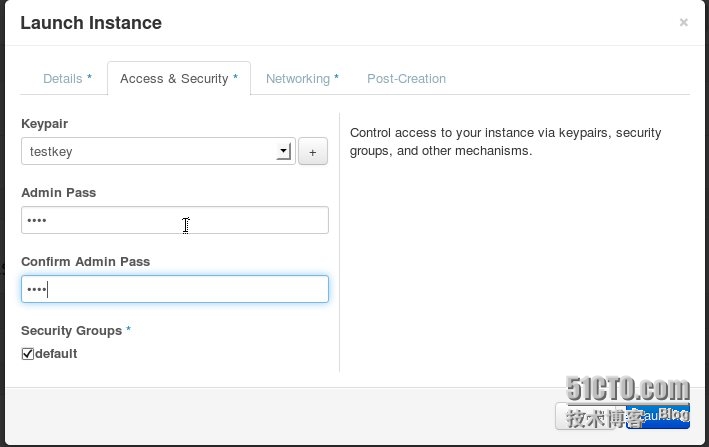

选择key，这里可以设置root用户的密码

选择网络

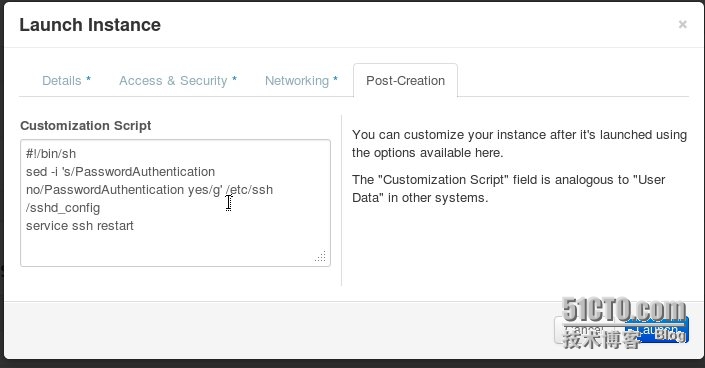

对这个Ubuntu镜像来说，需要添加命令行操作以开启ssh，当然也可以建好虚拟机之后，用dashboard的console登陆进去做修改。这里直接修改，在Post-Creation里添加如下代码：

#!/bin/sh sed -i 's/PasswordAuthentication no/PasswordAuthentication yes/g' /etc/ssh/sshd_config service ssh restart

虚拟机创建完成后，需要给它分配浮动IP以连接外网。

选择刚才申请的IP

1-2分钟之后，浮动IP就关联好了

这个时候，就可以ping通虚拟机了。

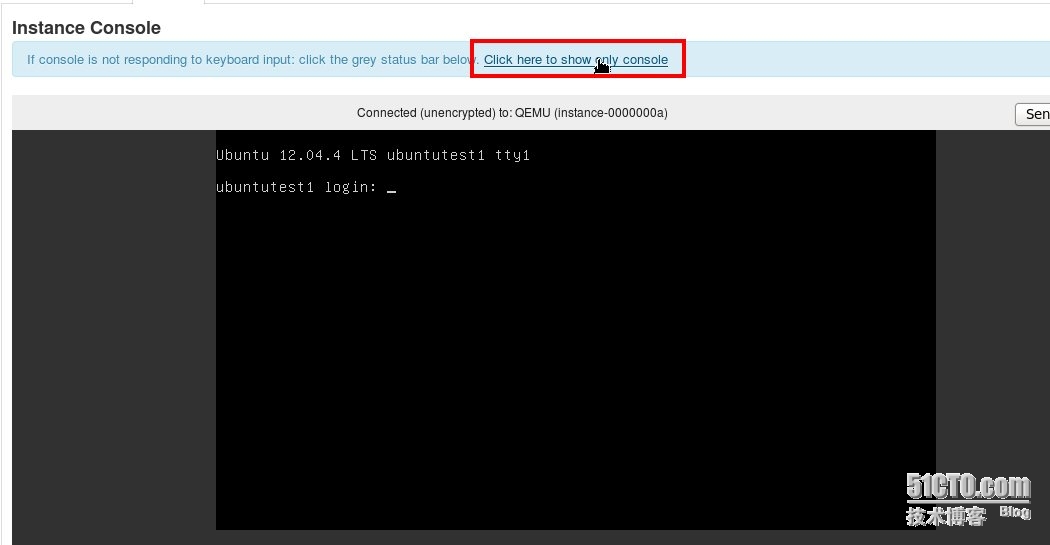

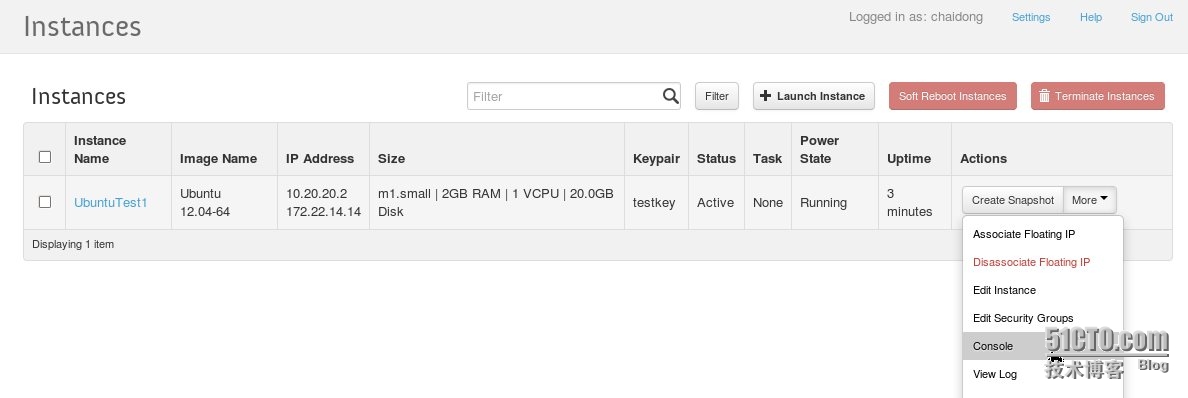

然后可以用过dashboard的console，或者ssh登陆到建好的虚拟机。

然后输入刚才设置的root的密码就可以正常登陆了。

或者通过ssh登陆：

ssh -l root floating_ip_address1.

之后，连上虚拟机之后，发现dns服务器没有设置。

echo "dns-nameservers 192.168.244.1" >> /etc/sysconfig/network1.

这个也可以加到post-creation里。

对CentOS来说，可以直接使用：

echo "nameserver 8.8.8.8" >> /etc/resolv.conf1.

另外添加了一个windows镜像windows_server_2012, flavor需要选择small以上。

这个镜像需要建好之后进入dashboard的console更改密码，之后可以使用windows远程桌面连接。
