1.磁盘类型检查（HDD，SSD确认）

vsan产品架构 vsan部署指南_DNS

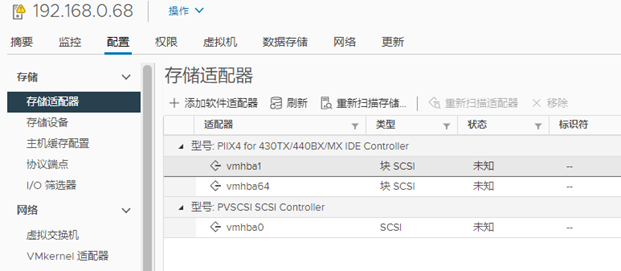

 如果有新添存储盘，点 “重新扫描存储”识别

vsan产品架构 vsan部署指南_vsan产品架构_02

 如果磁盘不能正确识别，提前更正

vsan产品架构 vsan部署指南_服务器_03

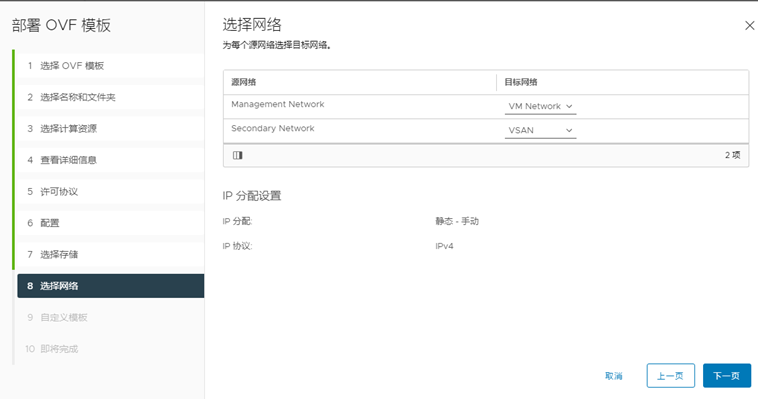

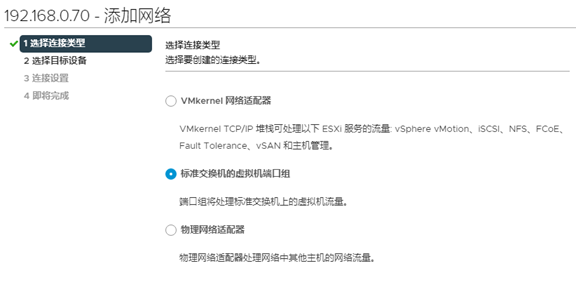

2.提前新建一个VSAN所在网段交换机，为下文的见证服务器Secondary Network分配网络



vsan产品架构 vsan部署指南_vsan_04





vsan产品架构 vsan部署指南_服务器_05

vsan产品架构 vsan部署指南_vsan产品架构_06





vsan产品架构 vsan部署指南_vsan产品架构_07

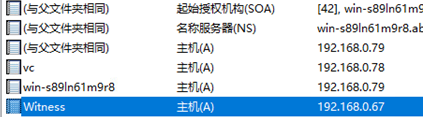

3.提前做好DNS的解析

vsan产品架构 vsan部署指南_vsan_08






二. VSAN VMKernel设置

vsan产品架构 vsan部署指南_vsan产品架构_09

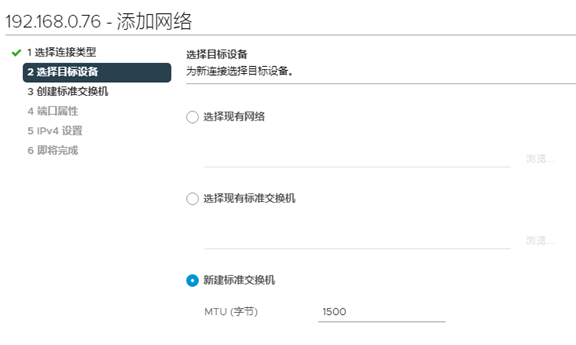

 新建交换机与业务网络分开，专用网络

vsan产品架构 vsan部署指南_vmware_10



vsan产品架构 vsan部署指南_vmware_11

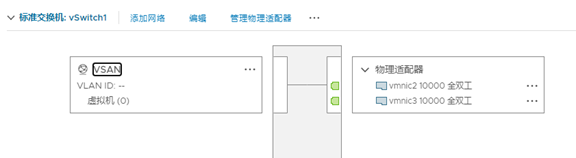

 标签改为VSAN，容易标识

vsan产品架构 vsan部署指南_DNS_12



 添加网络，跟业务和管理不同网段， 最后一位建议跟esxi主机最后一位一样，容易标识

 检查结果



vsan产品架构 vsan部署指南_vsan产品架构_13

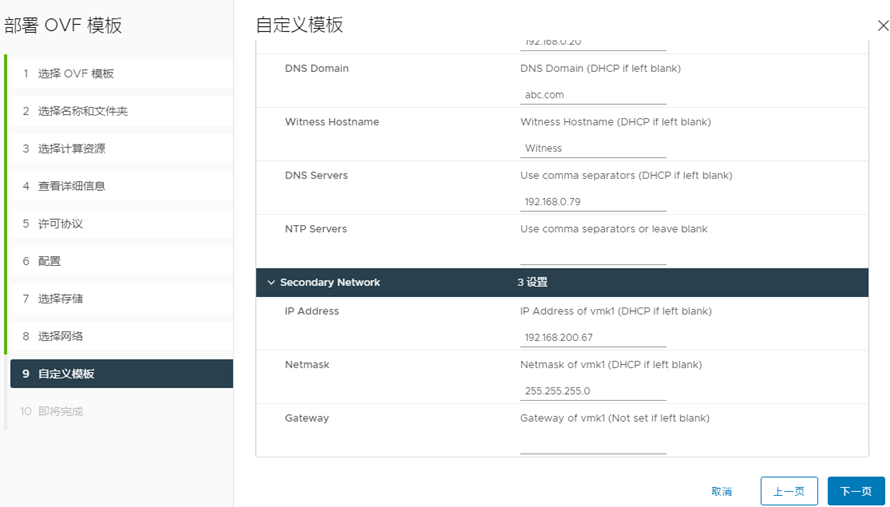

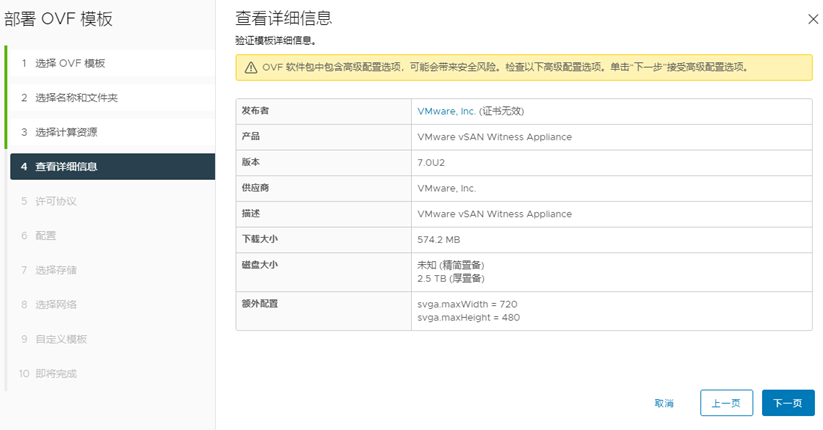

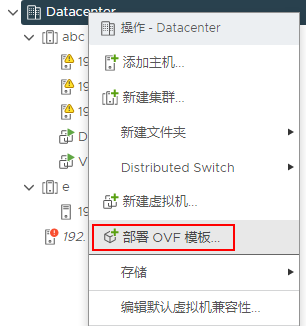

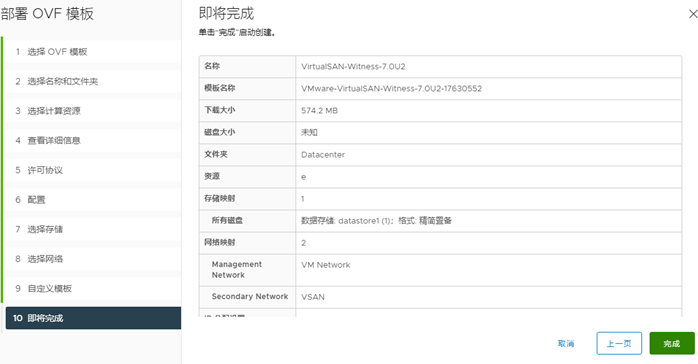

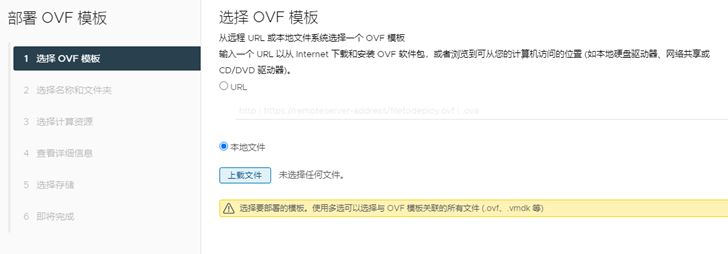

三. 见证服务器的部署

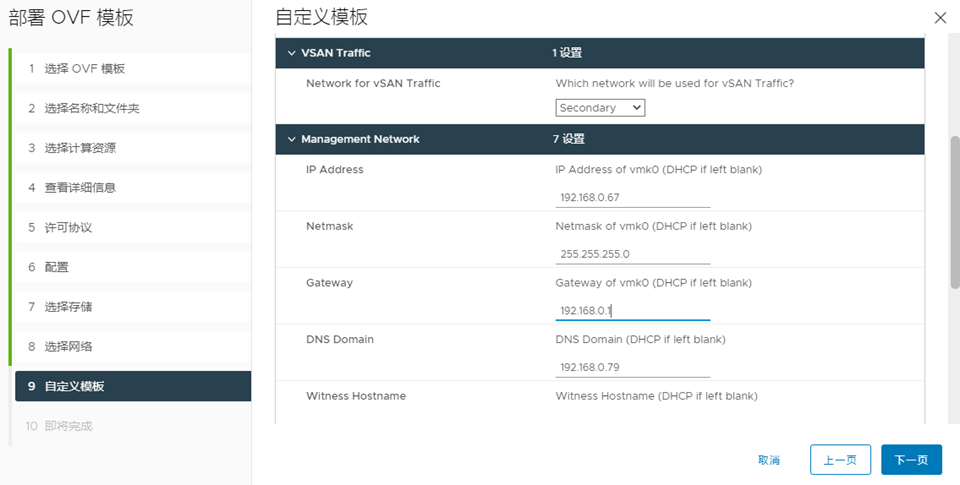

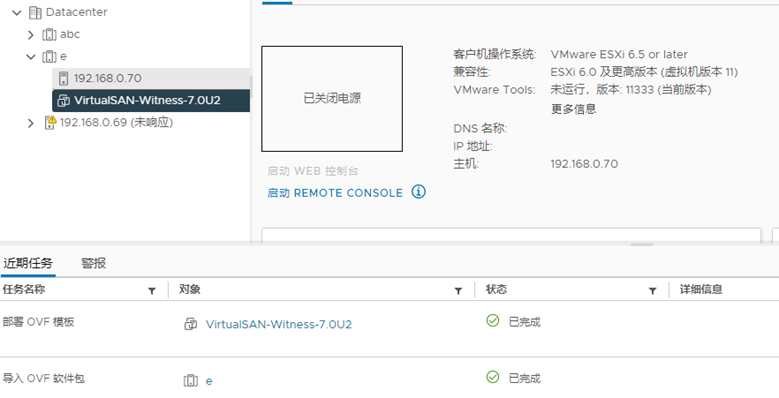

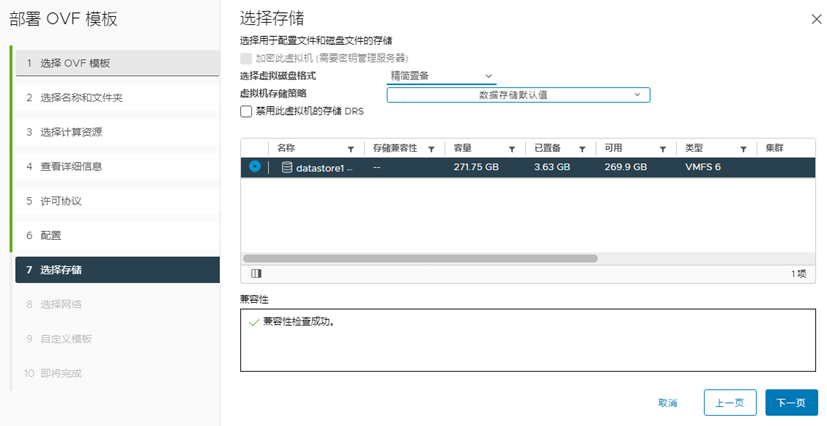

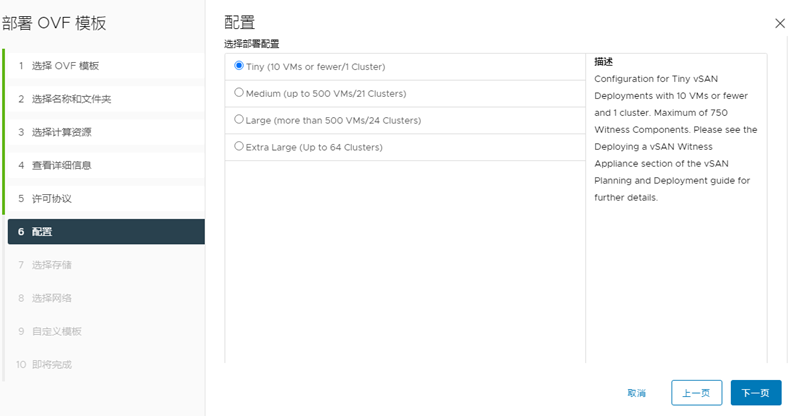

登录vmware下载 VMware Virtual SAN Witness Appliance 7.0U2

vsan产品架构 vsan部署指南_vsan_14






vsan产品架构 vsan部署指南_vsan产品架构_15





vsan产品架构 vsan部署指南_vmware_16



vsan产品架构 vsan部署指南_vsan_17





vsan产品架构 vsan部署指南_vmware_18





vsan产品架构 vsan部署指南_DNS_19







vsan产品架构 vsan部署指南_vmware_20







vsan产品架构 vsan部署指南_服务器_21







vsan产品架构 vsan部署指南_服务器_22









vsan产品架构 vsan部署指南_vsan产品架构_23



vsan产品架构 vsan部署指南_vsan产品架构_24



vsan产品架构 vsan部署指南_vsan_25







vsan产品架构 vsan部署指南_服务器_26

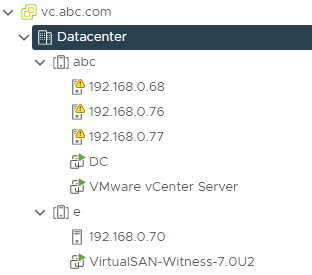

在VSAN所在群集的外面添加见证服务器（注意不能建在vsan群集内）

vsan产品架构 vsan部署指南_vmware_27

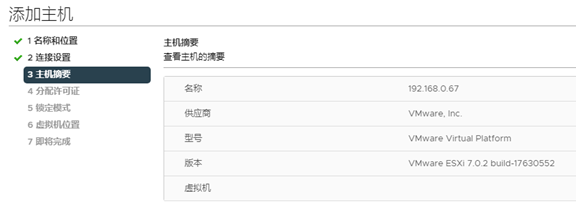

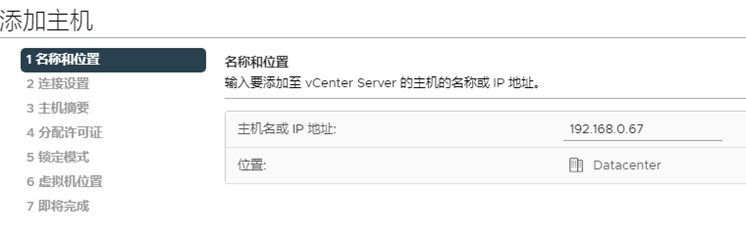

添加主机

vsan产品架构 vsan部署指南_vmware_28





vsan产品架构 vsan部署指南_vmware_29



vsan产品架构 vsan部署指南_DNS_30



vsan产品架构 vsan部署指南_服务器_31

vsan产品架构 vsan部署指南_DNS_32

   其他默认



vsan产品架构 vsan部署指南_DNS_33

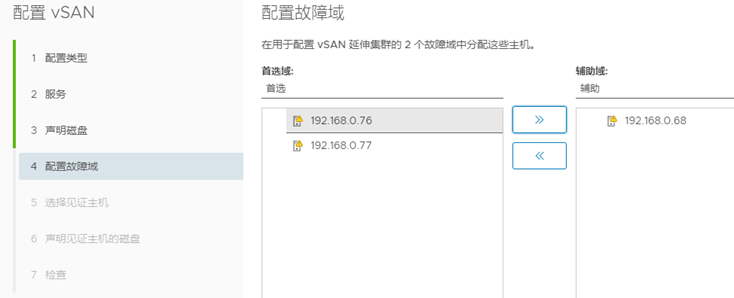

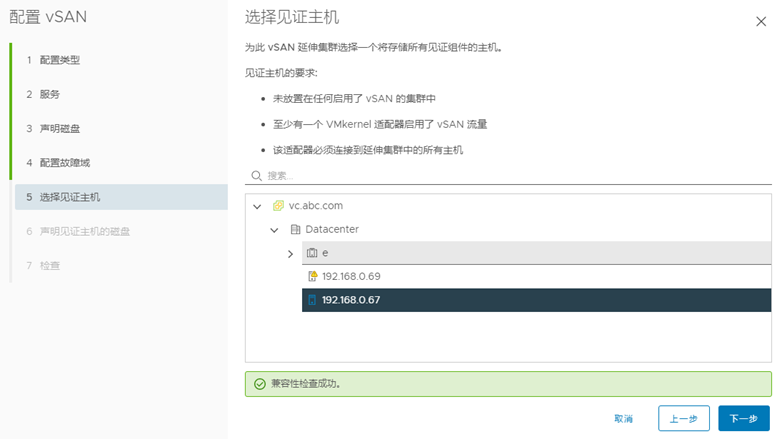

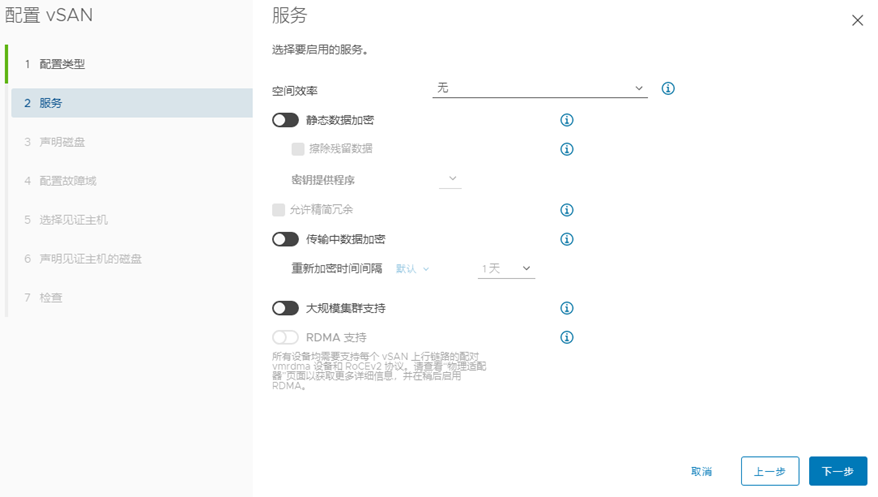

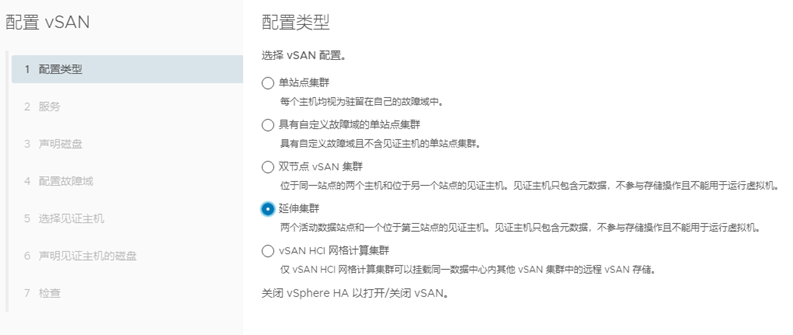

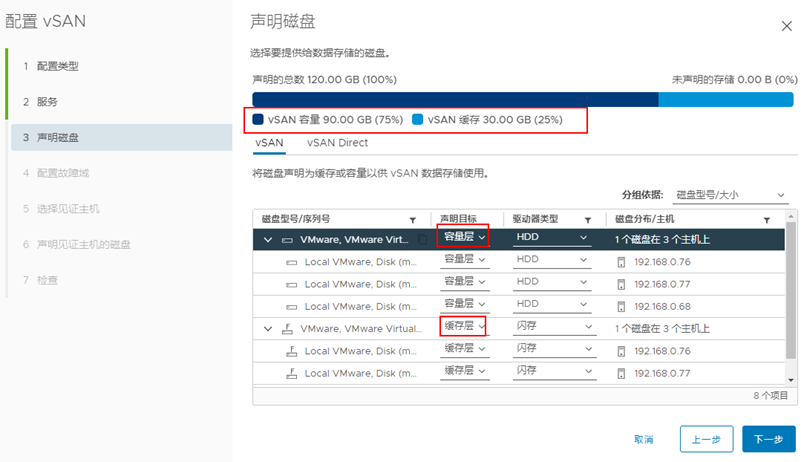

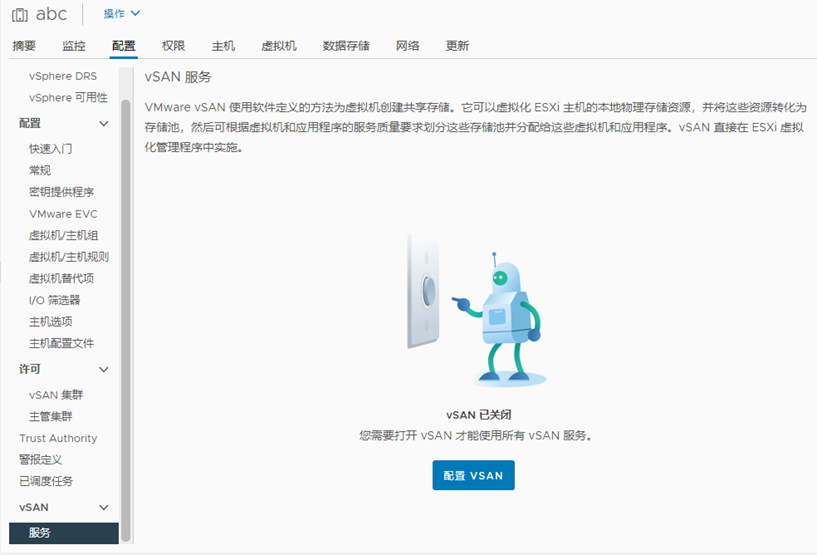

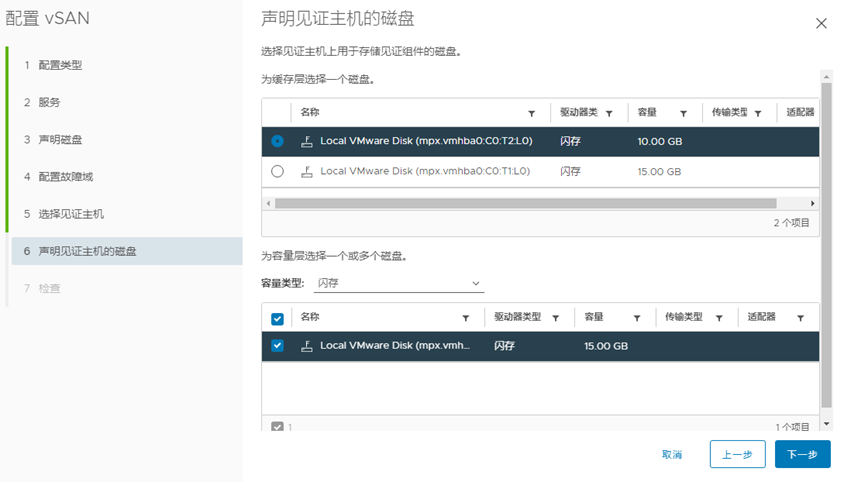

四.VSAN配置

vsan产品架构 vsan部署指南_DNS_34




vsan产品架构 vsan部署指南_vsan_35



vsan产品架构 vsan部署指南_vmware_36



vsan产品架构 vsan部署指南_DNS_37



vsan产品架构 vsan部署指南_DNS_38





vsan产品架构 vsan部署指南_vsan产品架构_39



vsan产品架构 vsan部署指南_vsan_40



vsan产品架构 vsan部署指南_vsan产品架构_41



vsan产品架构 vsan部署指南_vmware_42





vsan产品架构 vsan部署指南_DNS_43

 如果出现上述报错，关闭vSphere HA, 重新配置VSAN即可



vsan产品架构 vsan部署指南_vsan_44

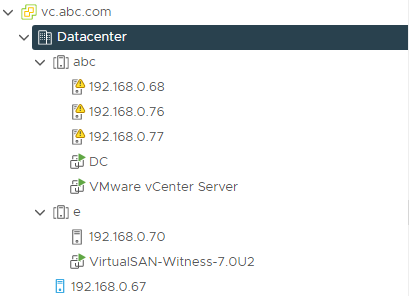

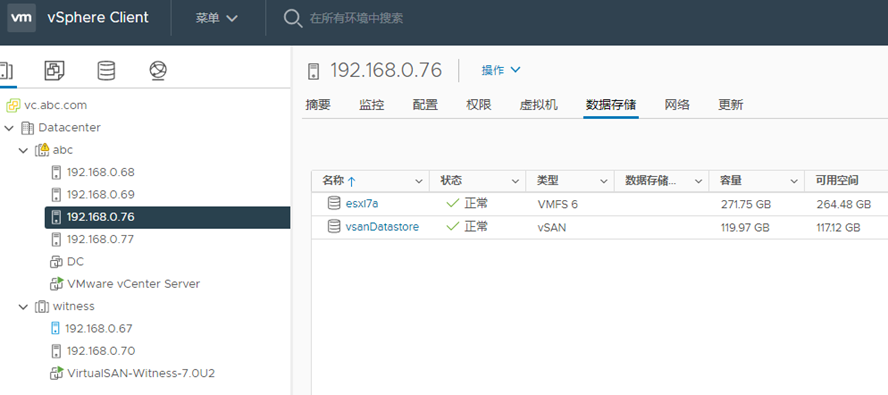

  成功配置好vsan后，效果如下，可在各esxi主机中查看到vsanDatastore

vsan产品架构 vsan部署指南_vsan_45
