1 Proxmox Virtual Environment介绍
Proxmox VE 是用于企业虚拟化的开源服务器管理平台。它在单个平台上紧密集成了KVM虚拟机管理程序和LXC，软件定义的存储以及网络功能。借助基于Web的集成用户界面，您可以轻松管理VM和容器，高可用性群集或集成的灾难恢复工具。
同时Proxmox VE对接Proxmox备份服务器，可实现对VM、容器的全量和增量备份，可显著减少网络负载并节省宝贵的存储空间。
pve官方备份组件：pbs部署及策略设置教程
2 环境介绍
本文章所述环境采用3台物理服务器（含4口万兆网卡），1台万兆业务交换机，1台万兆管理交换机。
注意：由于使用ceph搭建分布式存储，为保证性能，ceph存储网络及业务网络强烈建议采用全万兆部署，管理网络可以采用千兆。
本案例中将ceph存储网络和管理网络合并部署，共用1个万兆接口，业务网络单独使用一个万兆接口。如条件允许，建议为ceph规划单独的网络，即：管理（千兆×2）、业务（万兆×2）、ceph存储网络（万兆×2），三个网络分离部署。
2.1 软件版本
本次部署采用当前最新版本：Proxmox VE 6.3，可根据当时情况选择最新版本。
2.2 服务器配置
| 型号 | 配置 | 数量 |
|---|
| DELL R930 | CPU：Intel® Xeon® CPU E7-8870 v4 @ 2.10GHz
内存：512GB
RAID卡：PERC H730P Adapter
SSD：1.5TB 4块
HDD：1.2TB 10块 | 3 |
3 软件获取
访问官网下载ISO镜像文件，根据需要选择版本：
https://www.proxmox.com/en/downloads/category/iso-images-pve
4 RAID规划
4.1 系统盘
4.2 ceph盘
5 物理网络
生产环境对可靠性要求较高，所以建议采用链路聚合方式，将多个物理网卡绑定为一个逻辑接口，从而提高网络的性能及可靠性。
链路聚合可在以下三种模式中选择：
LACP（802.3ad）：基于LACP协议的链路聚合，此模式交换机需配置链路聚合，模式为lacp。
静态聚合：静态链路聚合，此模式交换机需配置链路聚合，模式为静态（华为、H3C默认为此模式；思科为on模式）。
Active+Backup：主备模式，网卡一主一备，主网卡故障时备份网卡接替主网卡工作，此模式交换机无需做链路聚合配置。
若交换机支持LACP，推荐采用LACP模式。此处采用LACP模式进行演示。
5.1 网络规划

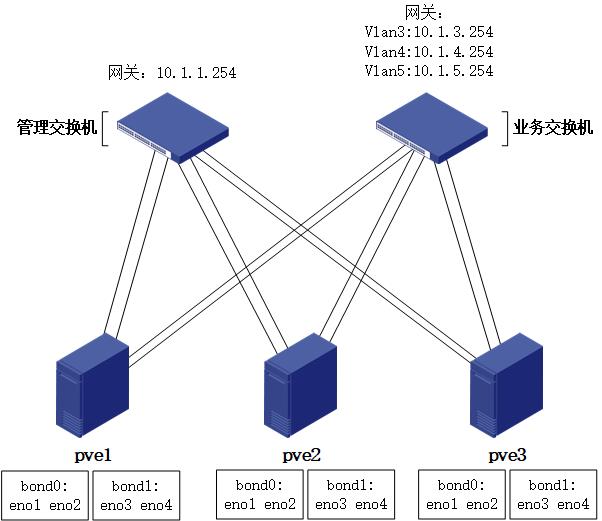

5.1.1 物理网络拓扑
5.1.2 vlan及网段规划
| vlan号 | 用途 | IP网段 | 网关 |
|---|
| 1 | 管理 | 10.1.1.0/24 | 10.1.1.254 |
| 3 | 业务 | 10.1.3.0/24 | 10.1.3.254 |
| 4 | 业务 | 10.1.4.0/24 | 10.1.4.254 |
| 5 | 业务 | 10.1.5.0/24 | 10.1.5.254 |
5.2 网络配置
以华为交换机为例。
5.2.1 创建vlan：
vlan batch 3 to 5
5.2.2 创建vlan-if（网关）：
interface Vlanif1 //vlan1，管理网络网关
ip address 10.1.1.254 255.255.255.0
interface Vlanif3 //vlan3，业务网络网关
ip address 10.1.3.254 255.255.255.0
interface Vlanif4 //vlan4，业务网络网关
ip address 10.1.4.254 255.255.255.0
interface Vlanif5 //vlan5，业务网络网关
ip address 10.1.5.254 255.255.255.0
5.2.3 创建聚合接口（eth-trunk）：
interface Eth-Trunk101 //用于节点1管理口
description to-pve1-mgmt
port link-type access
mode lacp
#
interface Eth-Trunk102 //用于节点2管理口
description to-pve2-mgmt
port link-type access
mode lacp
#
interface Eth-Trunk103 //用于节点3管理口
description to-pve3-mgmt
port link-type access
mode lacp
#
interface Eth-Trunk104 //用于节点1业务口
description to-pve1-yewu
port link-type trunk
port trunk allow-pass vlan 2 to 4094
mode lacp
#
interface Eth-Trunk105 //用于节点2业务口
description to-pve2-yewu
port link-type trunk
port trunk allow-pass vlan 2 to 4094
mode lacp
#
interface Eth-Trunk106 //用于节点3业务口
description to-pve3-yewu
port link-type trunk
port trunk allow-pass vlan 2 to 4094
mode lacp
5.2.4 物理接口加入聚合接口
interface GigabitEthernet0/0/10 //连接节点1管理口eno1
description pve1-mgmt-eno1
eth-trunk 101
#
interface GigabitEthernet0/0/11 //连接节点1管理口eno2
description pve1-mgmt-eno2
eth-trunk 101
#
interface GigabitEthernet0/0/12 //连接节点2管理口eno1
description pve2-mgmt-eno1
eth-trunk 102
#
interface GigabitEthernet0/0/13 //连接节点2管理口eno2
description pve2-mgmt-eno2
eth-trunk 102
#
interface GigabitEthernet0/0/14 //连接节点3管理口eno1
description pve3-mgmt-eno1
eth-trunk 103
#
interface GigabitEthernet0/0/15 //连接节点3管理口eno2
description pve3-mgmt-eno2
eth-trunk 103
#
interface GigabitEthernet0/0/16 //连接节点1业务口eno3
description pve1-data-eno3
eth-trunk 104
#
interface GigabitEthernet0/0/17 //连接节点1业务口eno4
description pve1-data-eno4
eth-trunk 104
#
interface GigabitEthernet0/0/18 //连接节点2业务口eno3
description pve2-data-eno3
eth-trunk 105
#
interface GigabitEthernet0/0/19 //连接节点2业务口eno4
description pve2-data-eno4
eth-trunk 105
#
interface GigabitEthernet0/0/20 //连接节点3业务口eno3
description pve3-data-eno3
eth-trunk 106
#
interface GigabitEthernet0/0/21 //连接节点3业务口eno4
description pve3-data-eno4
eth-trunk 106
6 PVE安装

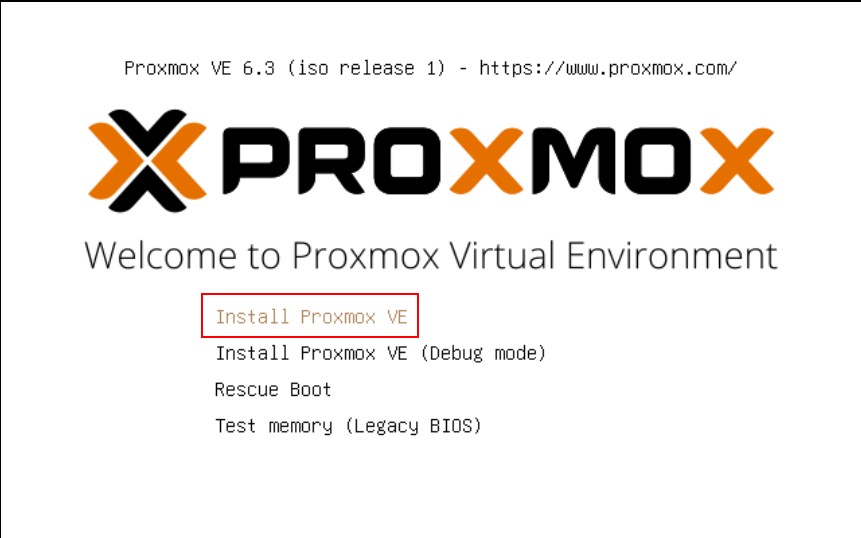

选择第一个选项，安装PVE

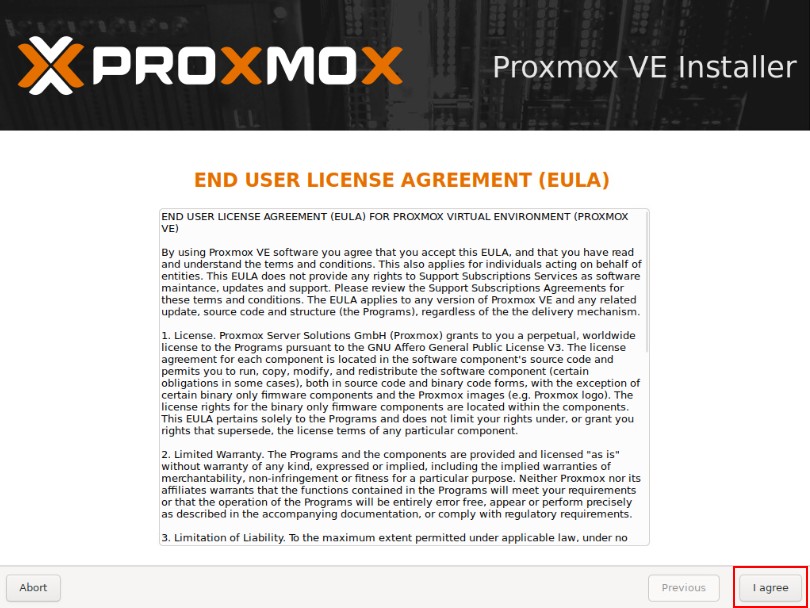

同意协议

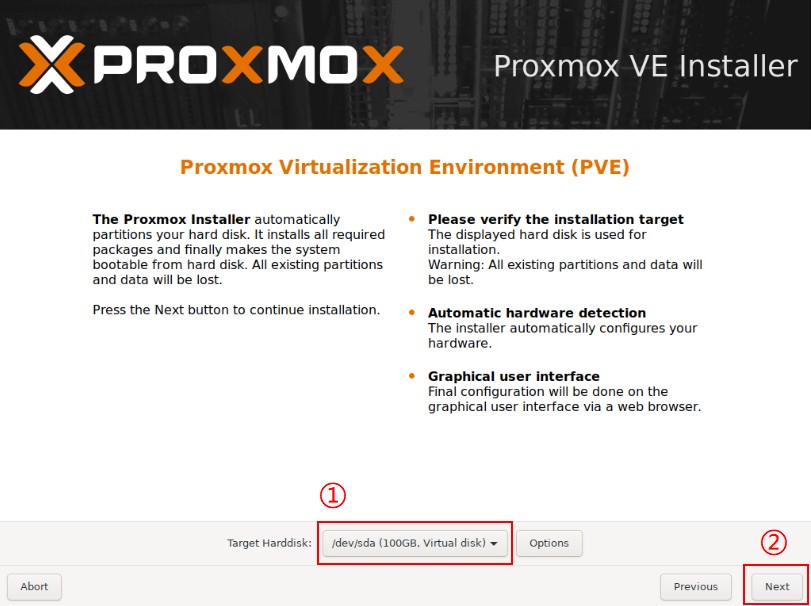

选择系统盘
注意：此处一定要选择RAID规划中创建的RAID 1系统盘

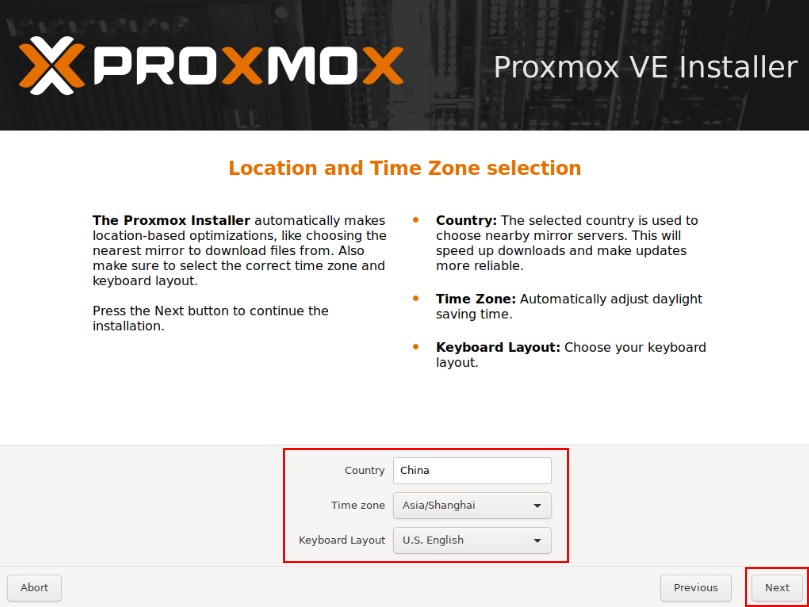

配置国家、地区

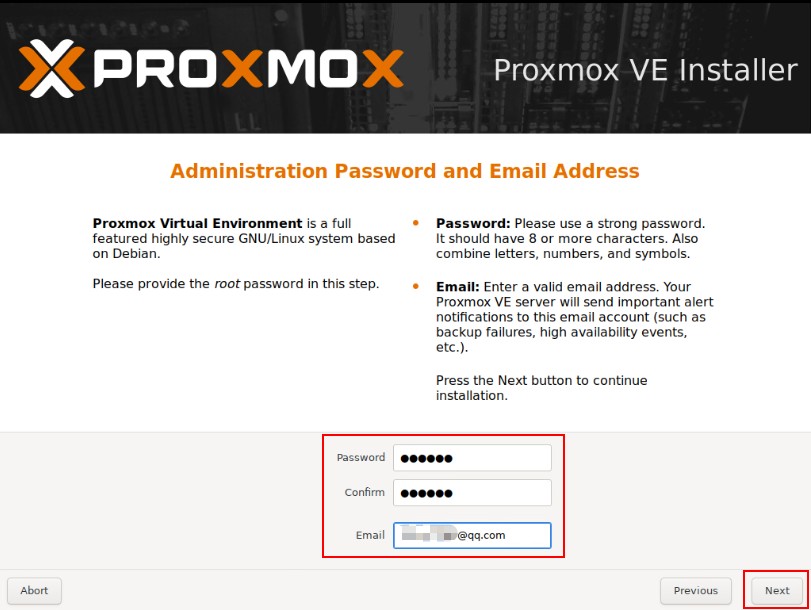

配置密码、邮箱
如果为生产环境务必配置为强口令。邮箱建议配置为真实邮箱

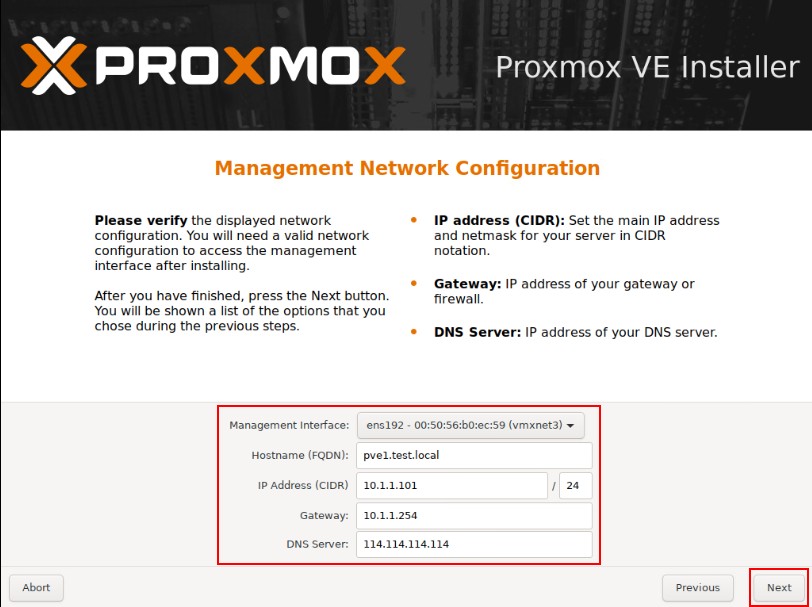

配置网卡、主机名、IP地址、DNS等信息
| 序号 | 主机名 | 域名 |
|---|
| 1 | pve1 | test.local |
| 2 | pve2 | test.local |
| 3 | pve3 | test.local |

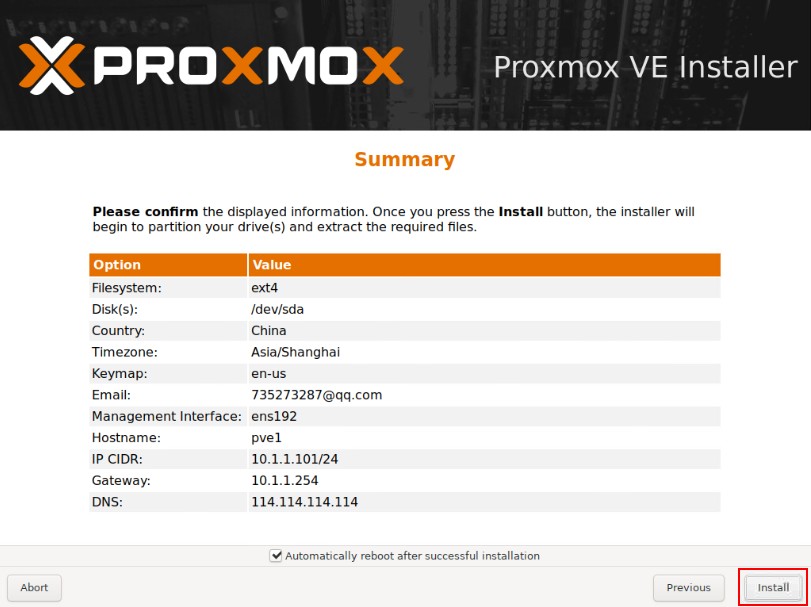

检查无误后点击安装。

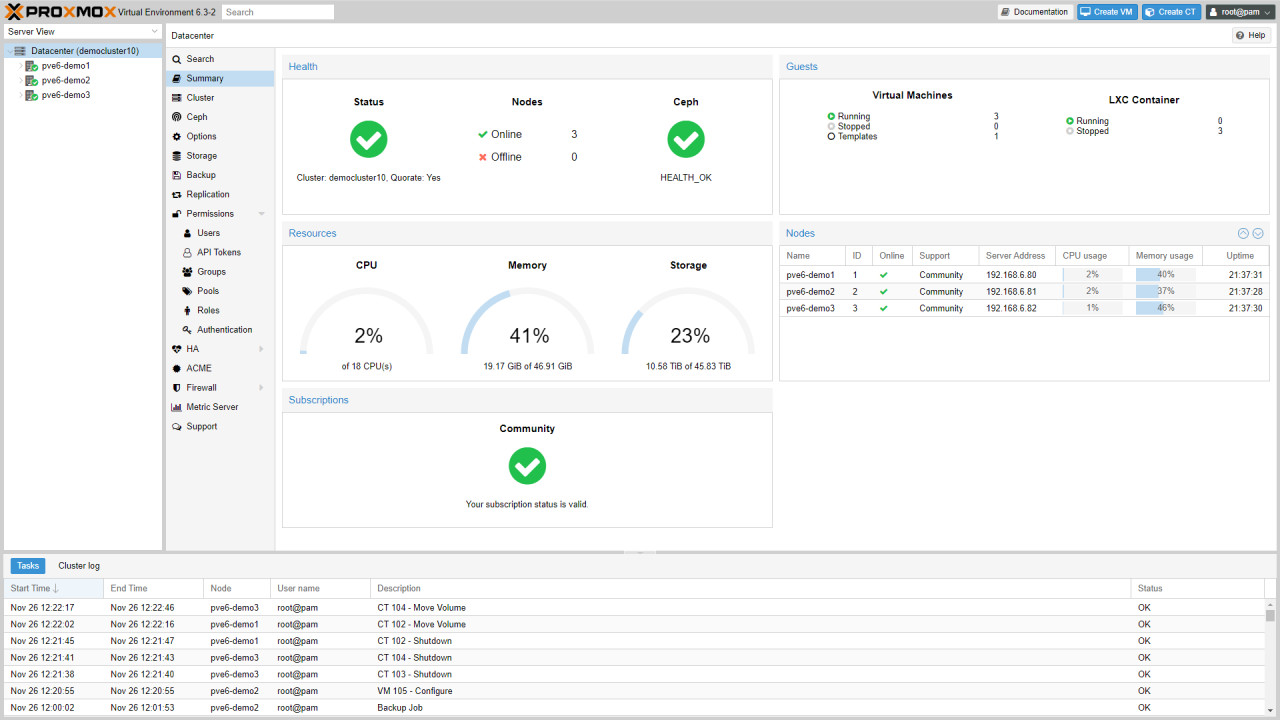

安装结束后重启，通过浏览器访问，出现以下页面证明安装成功。
地址：https://你的IP地址:8006
用户名：root
密码：为安装时配置的密码。
域：选择Linux PAM
按照此方法安装全部服务器。
7 更换软件源（三个节点都需要配置）
由于自带的软件源速度较慢，此处选择科大源：http://mirrors.ustc.edu.cn
涉及的软件源有三个，分别为debain、pve、ceph，需要分别修改下列文件。
| 名称 | source文件路径 |
|---|
| debain | /etc/apt/sources.list |
| pve | /etc/apt/sources.list.d/pve-no-subscription.list |
| ceph | /etc/apt/sources.list.d/ceph.list |

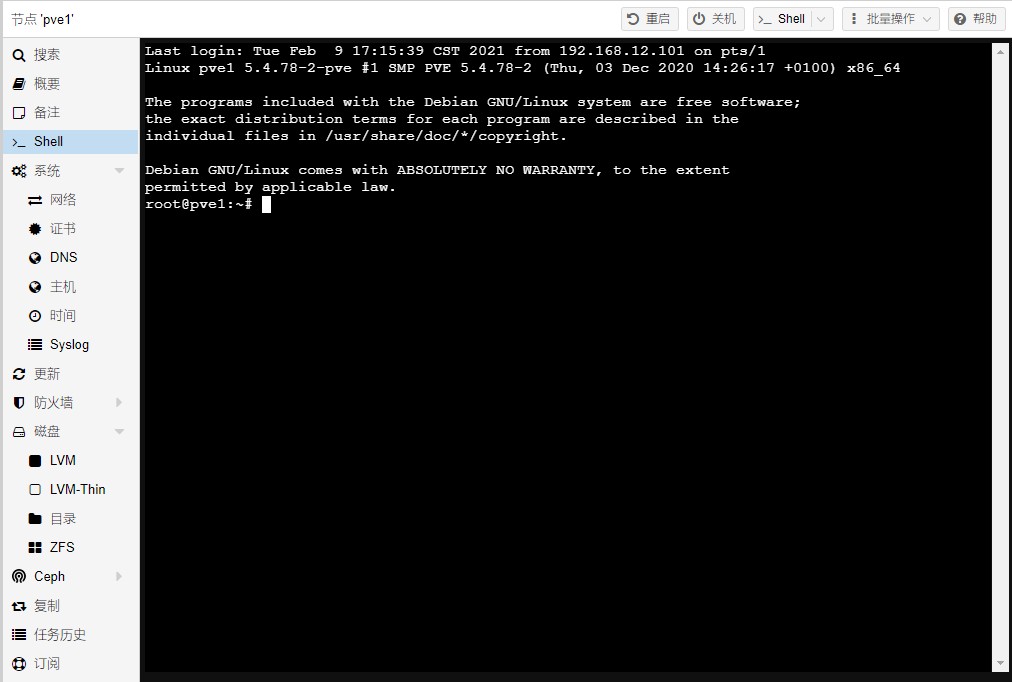

通过web管理页面中的shell或ssh登录后台。
更换debian源：
vi /etc/apt/sources.list
deb http://mirrors.ustc.edu.cn/debian/ buster main contrib non-free# deb-src http://mirrors.ustc.edu.cn/debian/ buster main contrib non-freedeb http://mirrors.ustc.edu.cn/debian/ buster-updates main contrib non-free# deb-src http://mirrors.ustc.edu.cn/debian/ buster-updates main contrib non-freedeb http://mirrors.ustc.edu.cn/debian-security/ buster/updates main contrib non-free# deb-src http://mirrors.ustc.edu.cn/debian-security/ buster/updates main contrib non-free
更换pve源为非订阅源：
mv /etc/apt/sources.list.d/pve-enterprise.list /root
vi /etc/apt/sources.list.d/pve-no-subscription.list
deb http://mirrors.ustc.edu.cn/proxmox/debian/pve buster pve-no-subscription
更换ceph源
vi /etc/apt/sources.list.d/ceph.list
deb http://mirrors.ustc.edu.cn/proxmox/debian/ceph-octopus buster main
更新软件列表
apt update
8. 更新PVE至最新版本（按需）
根据实际需求决定是否更新为最新版本。
如需更新三台节点都需要执行：
apt upgrade
9 基础配置（三个节点都需要配置）
9.1 安装ifupdown2
此组件用于配置网卡后重启网卡操作：
apt install ifupdown2
9.2 安装vim
apt install vim
9.3 配置ntp服务
配置统一的时钟源
如果有条件建议在内网部署一台ntp服务器，所有节点与内网ntp同步时钟。
如果没有内网NTP服务器，可以采用下列NTP服务器。
阿里云：ntp.aliyun.com
国家授时中心：ntp.ntsc.ac.cn

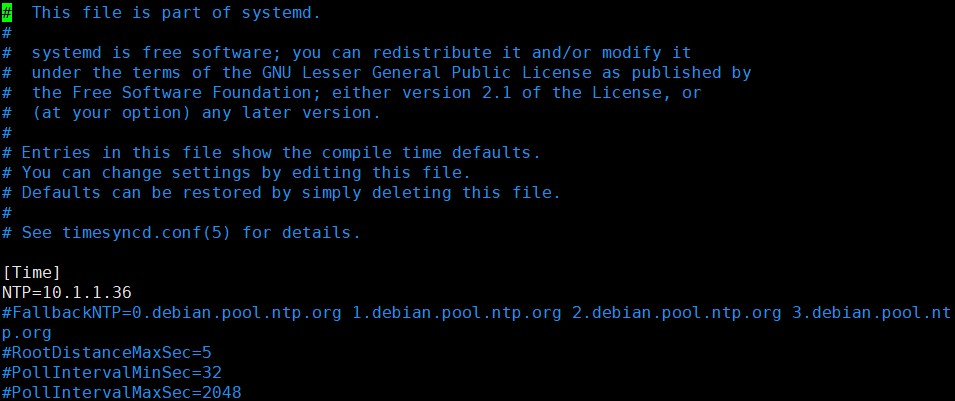

将NTP取消注释，填写ntp服务器地址。
vim /etc/systemd/timesyncd.conf
配置完成后重启时间服务
systemctl restart systemd-timesyncd
10 PVE网络配置（三个节点都需要配置）

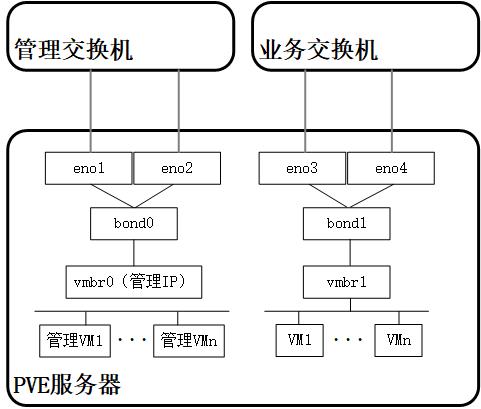

10.1 PVE服务器网络拓扑
放一张图有助于理解配置，可以结合5.1.1章节拓扑图理解。
10.2 管理网络

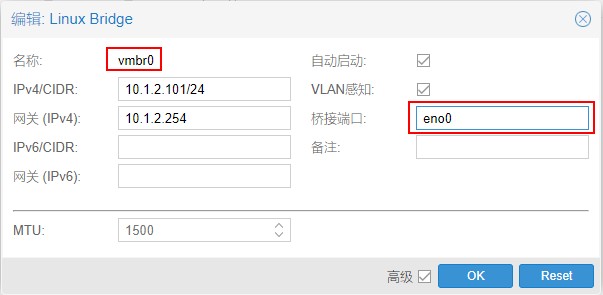

编辑vmbr0
移除eno0，以便于将eno0加入到bond0中
删除桥接端口中的eno0，然后点击OK。

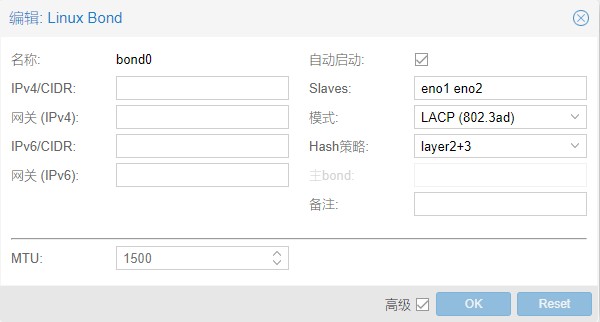

创建bond0
点击创建Linux Bond。
名称：bond0
slaves：eno0 eno1
模式：LACP (802.3ad)
Hash策略：layer2+3
按以上参数配置，然后点击OK。

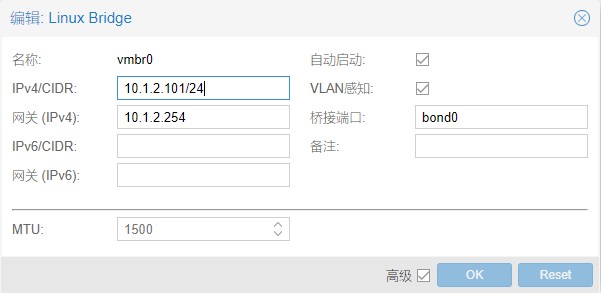

编辑vmbr0
桥接端口配置：bond0。
选中“vlan感知”选项，然后点击OK。
应用配置
如果感觉配置有问题可以点击还原按钮，还原为配置前状态。
如果没有问题，点击应用配置使配置生效。
网络配置不正确可能会导致无法管理节点，应用配置前请确认配置正确，如果出现无法管理的情况需要进入shell手动修改配置。
10.3 业务网络
业务网络配置与管理网络类似。

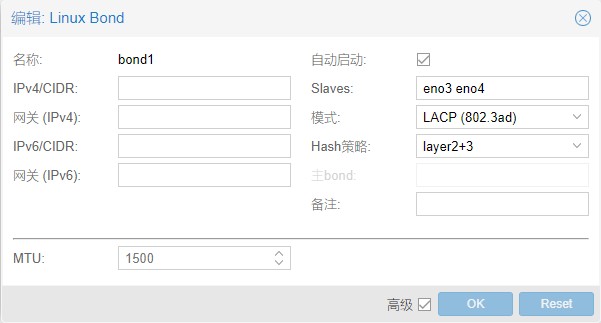

创建bond1
点击创建Linux Bond。
名称：bond1
slaves：eno2 eno3
模式：LACP (802.3ad)
Hash策略：layer2+3
按以上参数配置，然后点击OK。

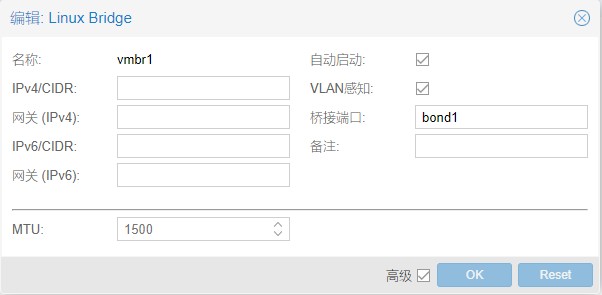

创建vmbr1
桥接端口配置：bond1。
选中“vlan感知”选项，然后点击OK。
应用配置
点击应用配置使配置生效。
10.4 网络配置检查
在交换机中检查聚合接口状态是否正常。
display eth-trunk 101
display eth-trunk 102
display eth-trunk 103
display eth-trunk 104
display eth-trunk 105
display eth-trunk 106

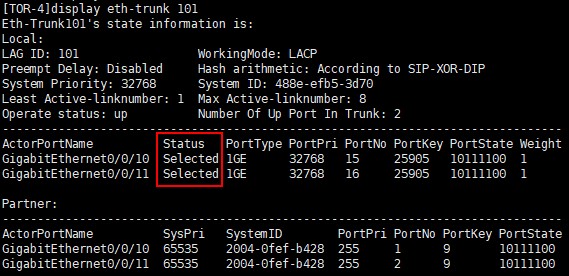

查看所有eth-trunk接口状态，Status为Selected，则聚合接口正常。
11 集群组建
创建集群，将三台节点加入同一集群。

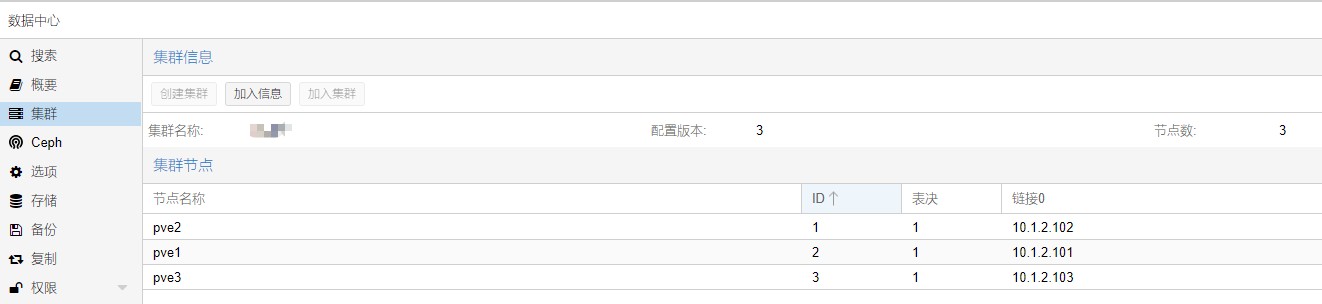

在其中一个节点上点击，”数据中心“ — ”集群“ — ”创建集群“。

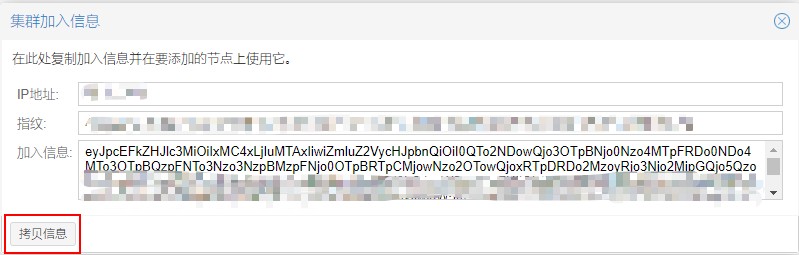

点击加入信息，复制加入信息。

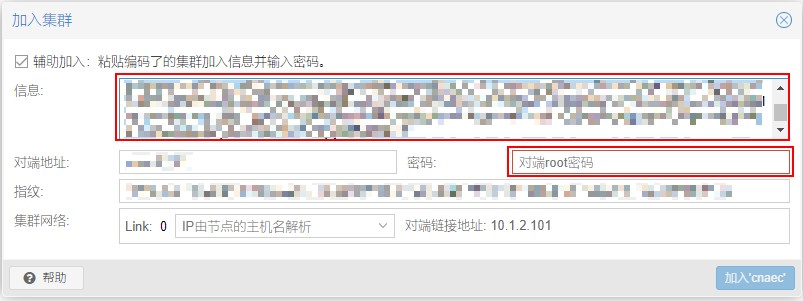

在其他两个节点上，点击加入集群，粘贴加入信息，然后输入第一台节点的root密码，即可完成加入。
加入集群完成后需要刷新页面才能正常使用，全部加入完成后，就可以在一个节点上管理集群中所有节点了。
12 ceph
Ceph是一种为优秀的性能、可靠性和可扩展性而设计的统一的、分布式文件系统。它可以将多台服务器中的硬盘聚合成一个集群，对外可提供文件存储、块存储、对象存储等多种形式，ceph的另一个特点是数据采用多副本方式存储，避免由于单点故障造成的业务中断和数据丢失。
PVE自带了ceph的图形化安装、管理工具，集群搭建完成后，可以快速完成ceph的安装、配置。同时pve也提供命令行工具，可以使用命令行对ceph进行自定义配置。
12.1 ceph磁盘规划
数据盘：用于存储数据的磁盘，为节省成本，通常采用HDD磁盘。
DB盘：高速缓存，用于存储BlueStore内部产生的元数据文件，可采用普通SSD。
WAL盘：超高速缓存，用于存储RocksDB log文件，可以采用性能更高、延迟更低的SSD或NVMe SSD。
裸容量：物理硬盘总容量。
可用容量：采用ceph副本模式后，实际可用的存储容量。
注意：ceph存储池可采用3副本或2副本模式，副本模式下，裸容量不等于可用容量。假设裸容量为60TB，采用3副本模式的情况下，可用容量=裸容量/副本数=60TB/3=20TB；采用2副本模式的情况下，可用容量=裸容量/副本数=60TB/2=30TB。规划容量时请务必考虑副本因素
本环境中，sda到sdh为8块HDD硬盘。sdi到sdl为4块SSD硬盘。
为提高hdd的性能，我们将sdi作为所有hdd硬盘的DB盘，将sdj作为所有hdd硬盘的WAL磁盘。
注意：DB盘和WAL盘不能相同。
容量规划建议：根据PVE文档建议，DB盘容量=数据盘总容量×10%，WAL盘容量=数据盘总容量×1%，假设数据盘共8T，则DB盘容量需>800G，WAL盘容量需>80G，考虑到单位换算及损耗，需要适当增加容量，请根据实际情况规划。
| 物理路径 | 磁盘类型 | DB磁盘 | WAL磁盘 | 角色 |
|---|
| /dev/sda | HDD | /dev/sdi | /dev/sdj | 数据盘 |
| /dev/sdb | HDD | /dev/sdi | /dev/sdj | 数据盘 |
| /dev/sdc | HDD | /dev/sdi | /dev/sdj | 数据盘 |
| /dev/sdd | HDD | /dev/sdi | /dev/sdj | 数据盘 |
| /dev/sde | HDD | /dev/sdi | /dev/sdj | 数据盘 |
| /dev/sdf | HDD | /dev/sdi | /dev/sdj | 数据盘 |
| /dev/sdg | HDD | /dev/sdi | /dev/sdj | 数据盘 |
| /dev/sdh | HDD | /dev/sdi | /dev/sdj | 数据盘 |
| /dev/sdi | SSD | 不适用 | 不适用 | DB盘 |
| /dev/sdj | SSD | 不适用 | 不适用 | WAL盘 |
| /dev/sdk | SSD | /dev/sdk | /dev/sdk | 数据盘 |
| /dev/sdl | SSD | /dev/sdl | /dev/sdl | 数据盘 |
12.2 ceph安装
在全部节点中，安装ceph组建。

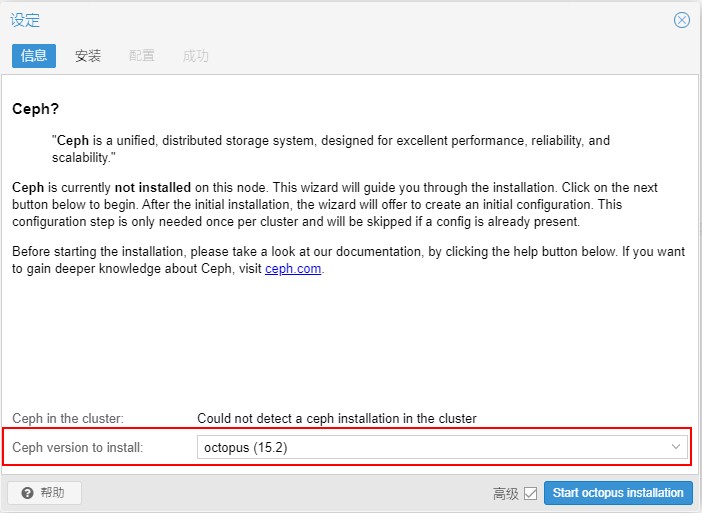

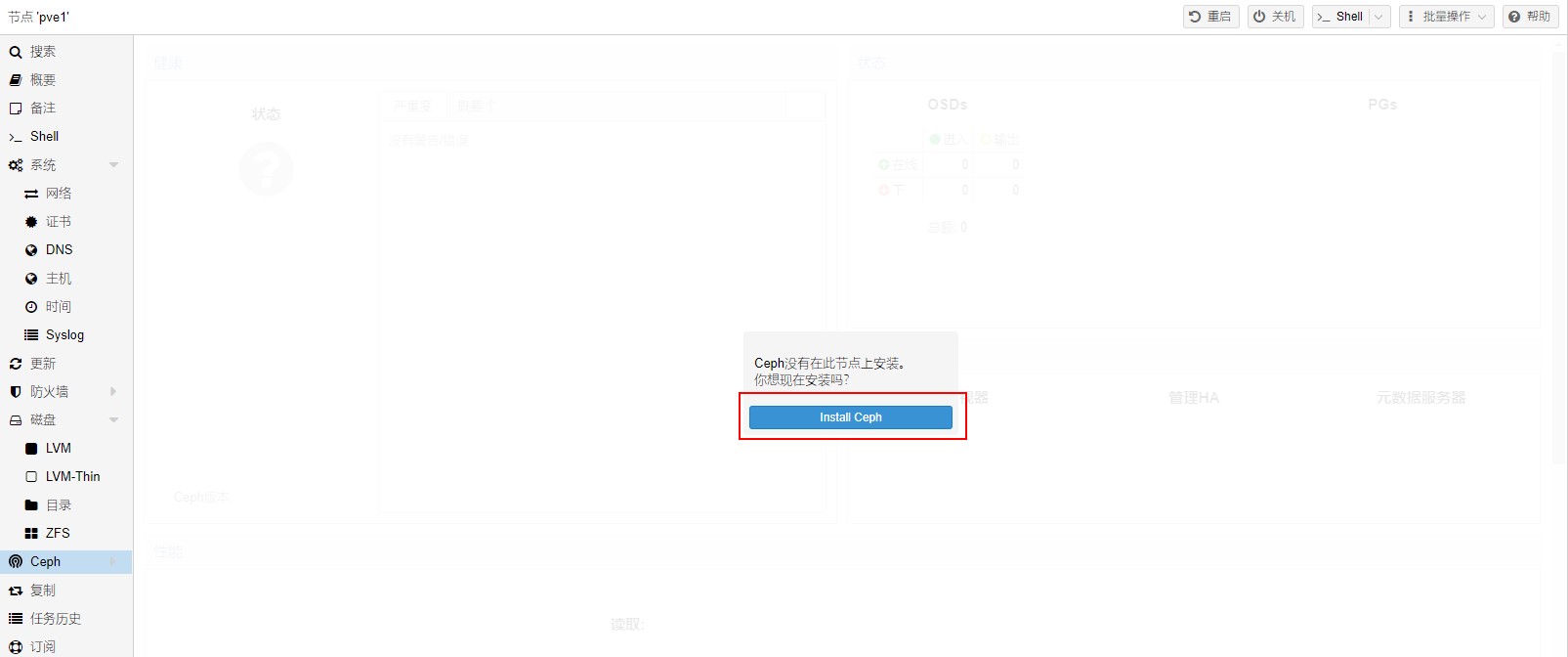

选择节点 — ”ceph“ 点击 ” Install ceph ”
选择版本，此处选择 “ 15.2 ”

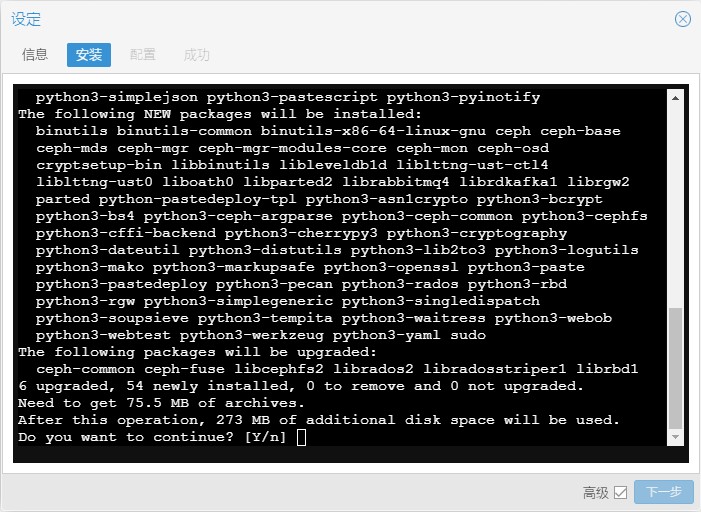

输入 ” Y “ 开始安装
如果软件包下载速度较慢，可以先安装一台，然后将安装包拷贝到其他节点相同路径中。
安装包保存路径：/var/cache/apt/archives

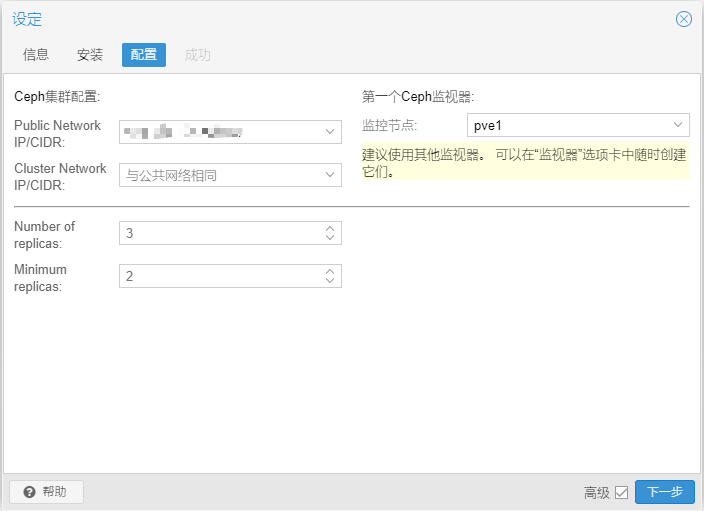

配置ceph网络

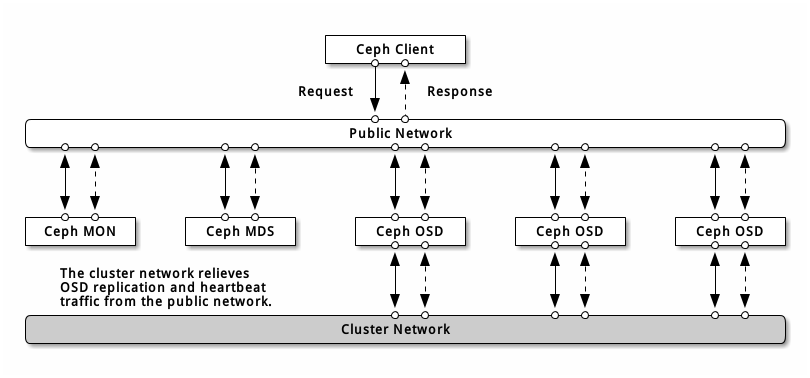

Public Network：公共网（前端），默认只存在公共网，用于承载ceph集群所有流量（包括存储读写、心跳、对象复制和恢复流量等流量）。
Cluster Network：集群网（后端），如果单独配置了集群网，OSD将把心跳、对象复制和恢复流量路由到集群网。
配置pve中的ceph时，中小型规模的集群，Public Network选择之前规划的ceph网路（本案例中为管理网络），Cluster Network选择与公共网络相同，其他配置保持默认即可。大规模ceph建议采用Public Network与Cluster Network分离的方式，与单个网络相比会提升性能。如需修改网络部署模式，需要自行对"5.物理网络"和"10.PVE网络配置"中的规划进行调整。
12.3 ceph配置
此配置是将ssd硬盘和hdd硬盘分别创建pool，分别为sdd_data和hdd_data，如需将ssd作为hdd的缓存层请关注我的后续文章。
12.3.1 创建osd

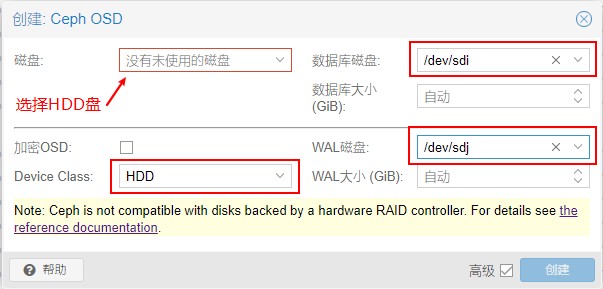

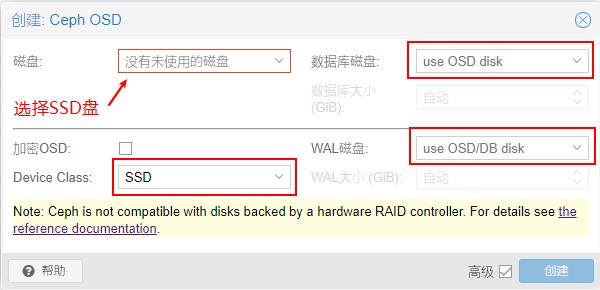

在 ”ceph“ — ”osd“ 选项卡创建OSD。
正常情况下磁盘类型会自动识别，如果识别的不正确，注意手动调整。
创建方式如下：
删除osd类别信息
ceph osd crush rm-device-class osd.0
设置osd类别信息
ceph osd crush set-device-class ssd osd.0
12.3.2 创建class rule
ceph osd crush rule create-replicated hdd_rule default host hdd
ceph osd crush rule create-replicated ssd_rule default host ssd
12.3.3 创建存储池
ceph osd pool create hdd_data hdd_rule
ceph osd pool create ssd_data ssd_rule
12.3.4 添加存储池至PVE
”数据中心“ — ”存储“ — ”添加“ — ”RBD“。

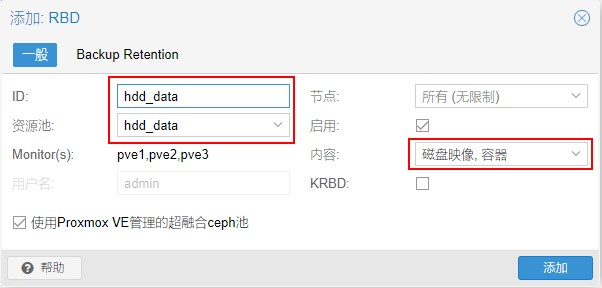

添加hdd存储池：

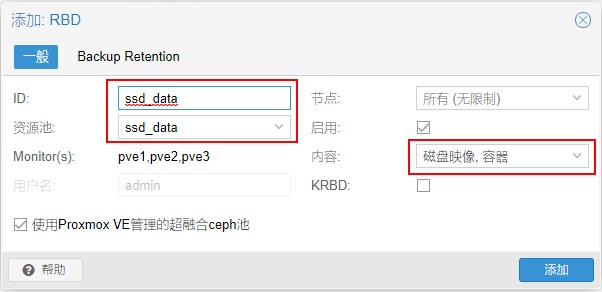

添加ssd存储池：
13 安全加固
13.1 配置公钥登录

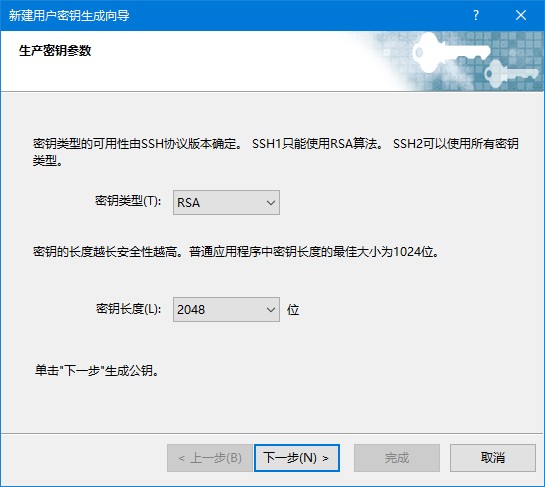

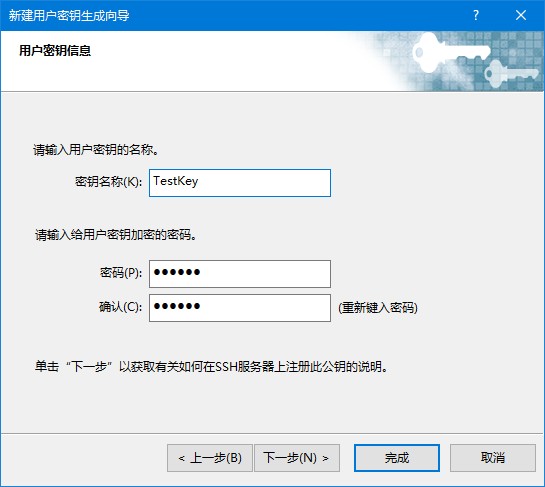

生成密钥对
以xshell为例

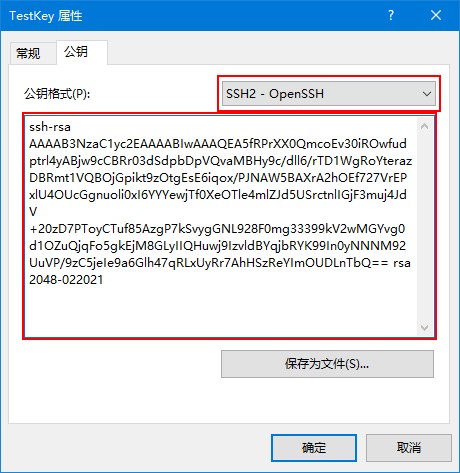

将公钥复制至服务器"/root/.ssh/authorized_keys"文件中，选择"SSH2 - OpenSSH"格式。
vim /root/.ssh/authorized_keys
禁止ssh使用密码登录，禁止前先验证一下公钥方式能否登录。
#编辑sshd配置文件
vim /etc/ssh/sshd_config
#将下列配置添加到最后一行
PasswordAuthentication no
#重启sshd服务
systemctl restart sshd
13.2 配置OTP登录
下载google身份验证器
添加令牌

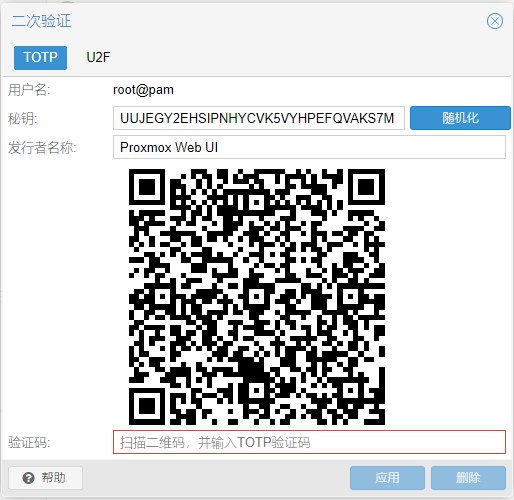

点击右上角用户名 - TFA，扫描二维码添加令牌，将令牌中显示的数字输入下方验证码框中，点击应用即可。
为防止手机故障造成令牌不可用，请备份令牌
点击右上角三个点，选择转移账号，导出账号，选择需要导出的账号，备份此二维码或使用其他手机扫描此二维码。需要恢复时，用其他手机扫描此二维码即可。
