安装Open vSwitch（入门级操作） OpenvSwitch基础命令

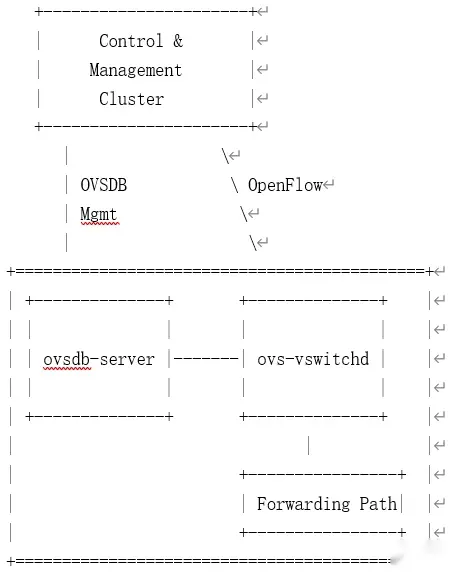

根据前面学习的RFC:7047 OVSDB管理协议的规范，可以了解到OVSDB管理协议主要是管理OVS交换机的OVSDB数据库，OVSDB架构如图所示：

OVS包含三个重要的组件：OVSDB-Server、OVS-vSwitchd以及OVS内核模块：

OVSDB-Server：OVS的数据库服务器端，用于存储虚拟交换机的配置信息（比如网桥、端口等），为控制器和OVS-vSwitchd提供OVSDB操作接口。OVSDB位于OVS本地，OVSDB-server对应的客户端可以是控制器，通过OVSDB 管理协议向OVSDB-Server端发送数据库配置和查询的命令；也可以是运行在Open vSwitch本地的命令行工具，即管理员可以在OVS本地以命令行方式输入数据库配置和查询命令。
OVS-vSwitchd：OVS的核心组件，OVS守护进程，负责保存和管理控制器下发的所有流表，为OVS的内核模块提供流表查询功能，并为控制器提供OpenFlow协议的操作接口。
OVS内核模块：缓存某些常用流表，并负责数据包转发（由转发部分Forwarding Path负责），当遇到无法匹配的报文，该模块将向OVS-vSwitchd发送请求，获取报文处理指令。OVS内核模块可以实现多个datapath，每个datapath可以有多个vport。

简单理解就是OVSDB-Server管配置、OVS-vSwitchd管流表，内核管转发。

接下来根据OVS的官网http://www.openvswitch.org/ 中的指导文档来完成其安装。

根据官网说明，可以选择从源安装和从包安装，下面以从源安装为例：

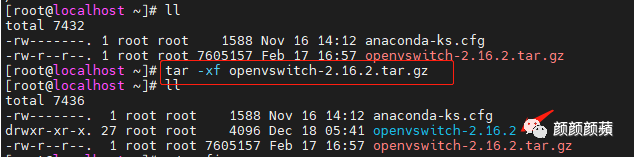

1.下载版本

http://www.openvswitch.org/download/下载版本，上传至系统并解压：

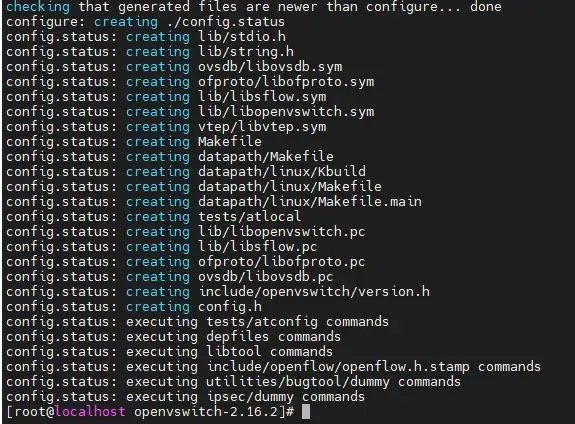

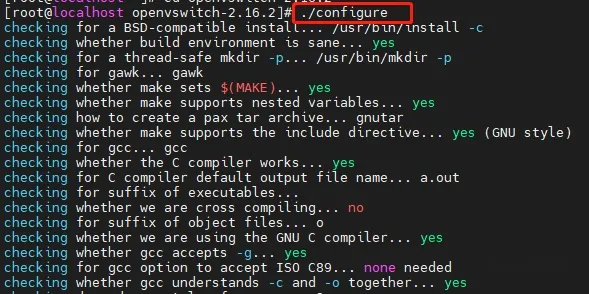

2.生成编译文件makefile

进入解压后的目录，执行

./configure

mpty-paragraph" style="margin-top: -0.8em; margin-bottom: -0.8em; color: rgb(25, 27, 31); font-family: -apple-system, BlinkMacSystemFont, "Helvetica Neue", "PingFang SC", "Microsoft YaHei", "Source Han Sans SC", "Noto Sans CJK SC", "WenQuanYi Micro Hei", sans-serif; font-size: medium; text-wrap: wrap; background-color: rgb(255, 255, 255);">

3.构建makefile

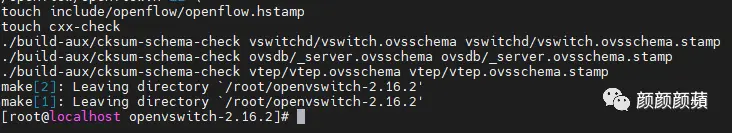

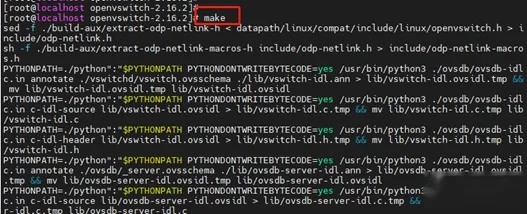

从执行./configure的目录中执行make，构建Open vSwitch 用户空间以及内核模块：

make

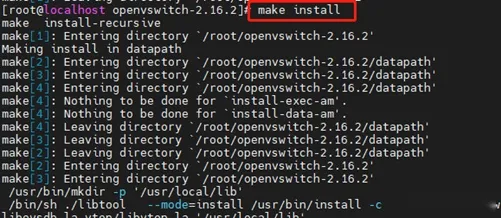

4. install 安装

安装openvswitch

make install

如果构建了内核模块，可以重新编译安装

make modules_install

5.加载到内核

加载openvswitch到内核模块

/sbin/modprobe openvswitch

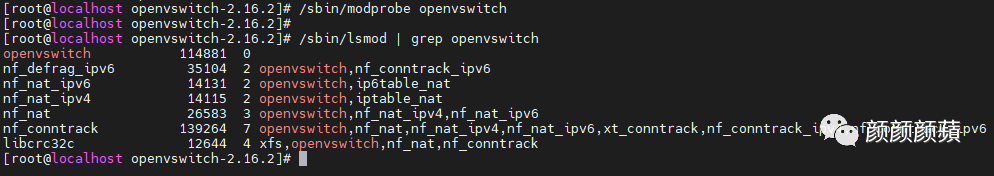

并检查是否加载成功：

/sbin/lsmod | grep openvswitch

6.启动相关服务以及数据库

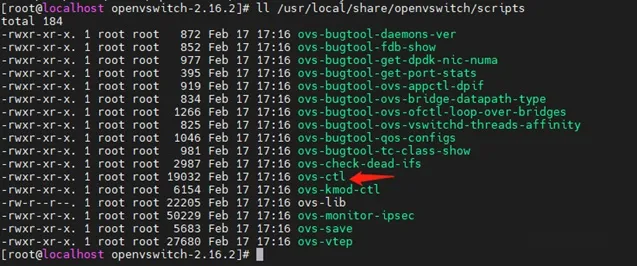

Open vSwitch包括一个 shell 脚本和帮助程序，称为 ovs-ctl，它可以自动执行启动和停止 ovsdb-server 和 ovs-vswitchd 的大部分任务。可以使用 ovs-ctl程序启动守护程序。ovs-ctl 程序默认在“/usr/local/share/openvswitch/scripts”。如下图所示：

启动所有进程：

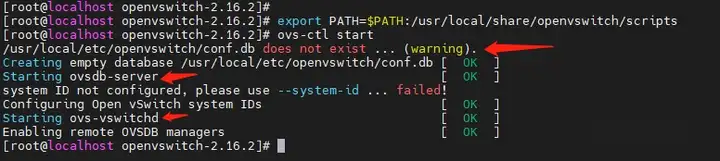

export PATH=$PATH:/usr/local/share/openvswitch/scriptsovs-ctl start

根据提示可以看到，start命令会按顺序依次启动ovsdb-server 和 ovs-vswitchd的进程，启动ovsdb-server前会先检查是否有数据库。若无数据库会提示不存在并创建一个新的空数据库。

ovs-ctl 脚本允许使用特定选项单独启动/停止守护进程。只启动 ovsdb-server：

export PATH=$PATH:/usr/local/share/openvswitch/scriptsovs-ctl --no-ovs-vswitchd start

由于前面已启动，此处会提示already running：

同样，只启动 ovs-vswitchd：

export PATH=$PATH:/usr/local/share/openvswitch/scriptsovs-ctl --no-ovsdb-server start

依旧提示already running，这里命令还是比较好理解的，启动时no掉其中一个进程，就是只启动另外一个进程了。

根据启动进程顺序，在ovsdb-server启动之前，需配置一个可用的数据库：

mkdir -p /usr/local/etc/openvswitchovsdb-tool create /usr/local/etc/openvswitch/conf.db \ vswitchd/vswitch.ovsschema

此处报错是由于已经创建。

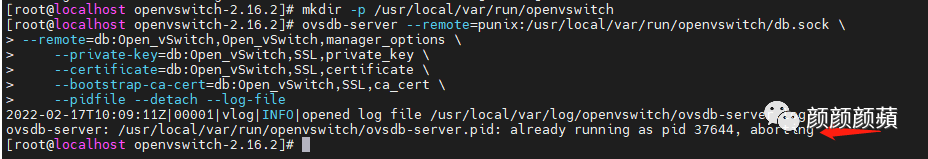

配置ovsdb-server使用上面创建的数据库，侦听Unix域套接字，连接到数据库本身指定的任何管理器，并在数据库中使用SSL配置：

mkdir -p /usr/local/var/run/openvswitchovsdb-server --remote=punix:/usr/local/var/run/openvswitch/db.sock \ --remote=db:Open_vSwitch,Open_vSwitch,manager_options \ --private-key=db:Open_vSwitch,SSL,private_key \ --certificate=db:Open_vSwitch,SSL,certificate \ --bootstrap-ca-cert=db:Open_vSwitch,SSL,ca_cert \ --pidfile --detach --log-file

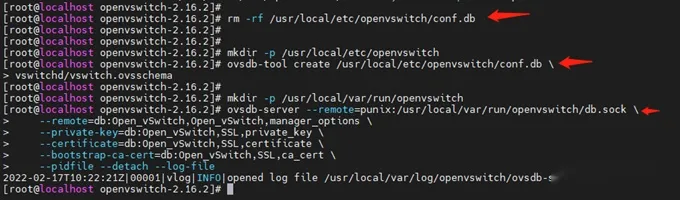

提示ovsdb-server已经运行，aborting异常中止。所以我这里ovs-ctl stop将进程停止，然后删除自动创建的数据库，然后再重新配置可用数据库：

创建数据库并配置ovsdb-server使用后，初始化数据库，仅在使用 ovsdb-tool 创建数据库后第一次需要：

ovs-vsctl--no-waitinit

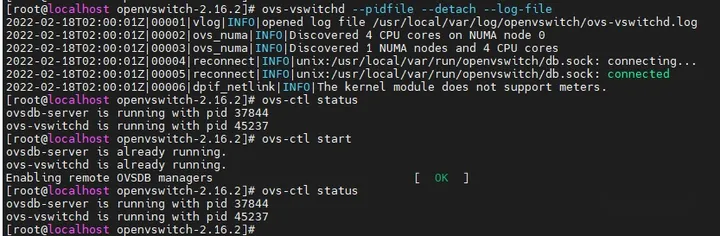

启动主 Open vSwitch 守护进程，并连接到同一个 Unix 域套接字：

ovs-vswitchd --pidfile --detach --log-file

根据前面操作，正常顺序即：

配置可用数据库；
配置ovsdb-server使用数据库并侦听 Unix 域套接字
ovsdb-tool 创建数据库后第一次需要初始化数据库；
启动守护进程，连接到同一个 Unix 域套接字；
检查进程是否都启动

7.验证

现在就可以查看版本，添加网桥等。

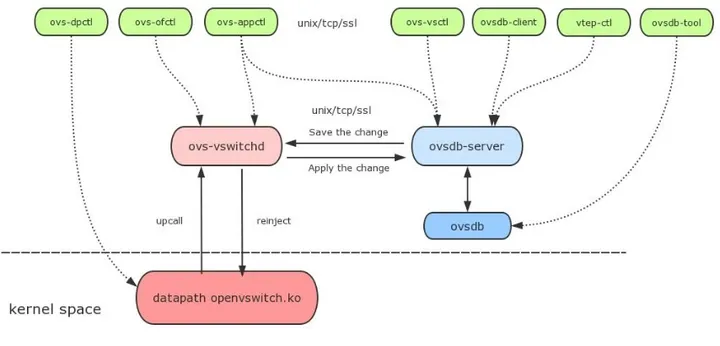

在前面的我们安装好了OpenvSwitch，一个 OVS 实例可以支持多个逻辑数据路径，即支持创建多个“网桥”。OVS交换机组成如图（图片来源于网络）：

ovs-dpctl：配置vswitch内核模块，可以控制转发规则。
ovs-ofctl：基于 OpenFlow 协议对 OpenFlow 交换机进行监控和管理，下发流表信息等。
ovs-appctl：用于查询和控制ovs-vswithchd。
ovs-vsctl：ovs-vSwitch管理程序，可以进行网桥、接口等的创建、删除、设置、查询等（即获取或更改ovs-vswitchd的配置信息），此工具操作的时候会通过ovsdb-server更新数据库。
ovsdb-client：访问 ovsdb-server 的客户端程序，通过 ovsdb-server 执行数据库操作。
vtep-ctl：VTEP（VXLAN隧道端点模拟器（VXLAN Tunnel EndPoint，VTEP））配置工具。
ovsdb-tool：ovsdb-tool 直接操作数据库，无需借助ovsdb-server。
datapath（OVS内核模块）: Datapath把流的match和action结果缓存，避免后续同样的流继续upcall到用户空间进行流表匹配。
ovs-db：开放虚拟交换机数据库是一种轻量级的数据库，它是一个JSON文件，默认路径:/etc/openvswitch/conf.db;

可以通过命令ovsdb-client dump将数据库结构打印出来。OVSDB中包含一系列记录网桥、端口、QoS等网络配置信息的表，这些表均以JSON格式保存。

今天先来看看一个使用频率很高的命令ovs-vsctl。

前面介绍到ovs-vsctl是ovs-vswitchd进程的管理程序。前面提到的网桥类似交换机，每个都可以有多个vport，vport就类似于是交换机的网口。

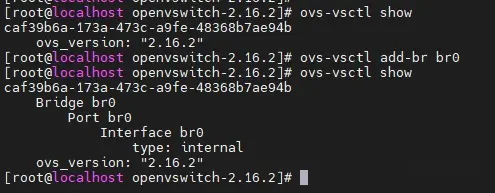

1.查看网桥信息

ovs-vsctl show 查看网桥信息

新安装的机器没有任何网桥信息，可以显示主机ID以及交换机版本信息，主机ID在连接控制器之后才会有作用。

2.添加网桥

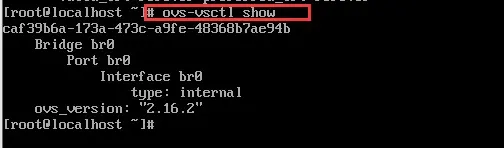

ovs-vsctl add-br br0 添加网桥

可以看到创建后的网桥br0。网桥相当于物理交换机，根据流表，将端口收到的包转发至一个或多个端口。

Bridge br0：指网桥br0；

Port br0：指网桥br0的端口，端口名称是br0；这个和网桥同名的端口可以理解为环回口。

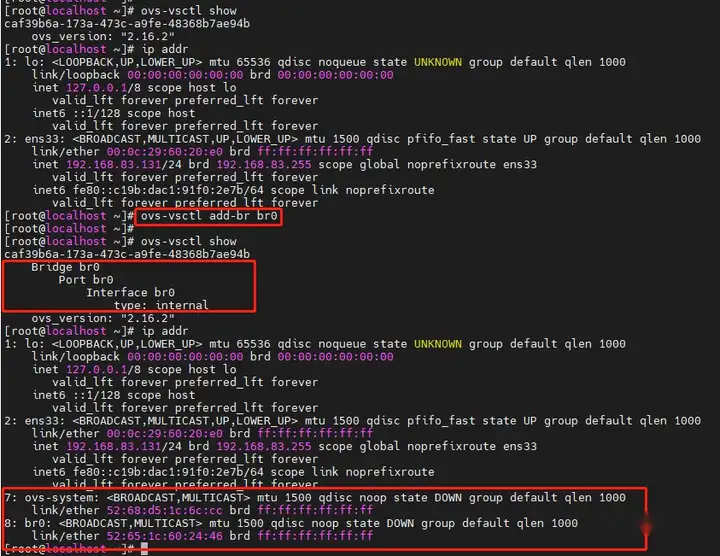

type: internal：表示端口类型。此时会发现操作系统中会创建一个虚机网卡br0（状态为down），此端口收到的所有数据包会将流量转发到这张网卡，这张网卡发出的数据会通过port br0这个端口进入ovs。当创建网桥时，默认会创建与网桥同名的internal port，并创建一个同名的Interface接口。

Interface br0：接口br0是ovs与外部交换数据包的组件，一个接口就是操作系统的一块网卡，这块网卡可能是Open vSwitch生成的虚拟网卡（本次情况），也可能是物理网卡挂载在Open vSwitch上，也可能是操作系统的虚拟网卡（TUN/TAP）挂载在Open vSwitch上。

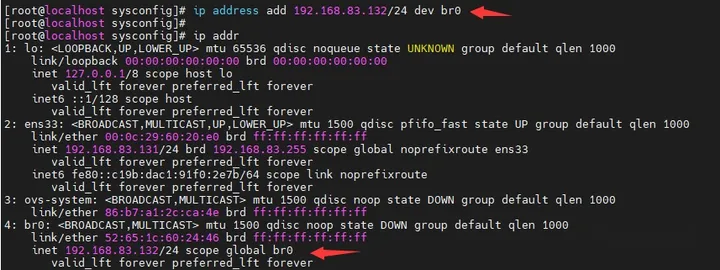

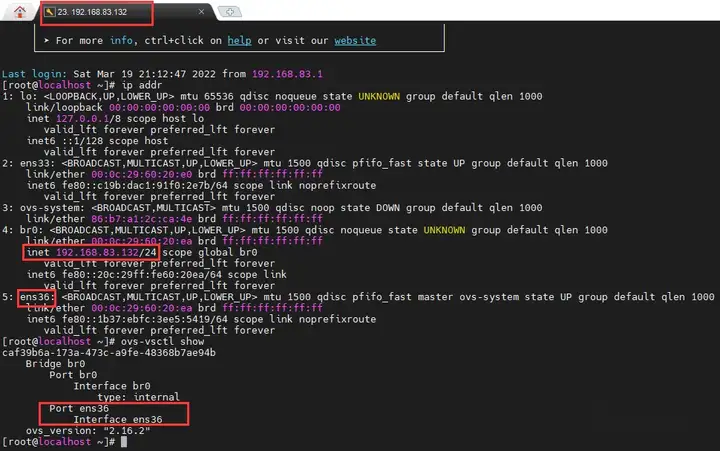

配置虚拟网卡br0地址：

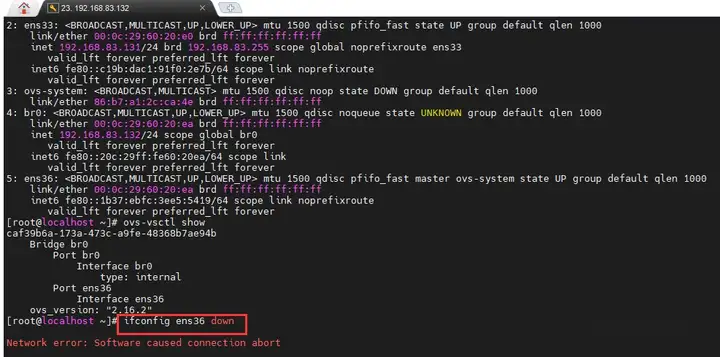

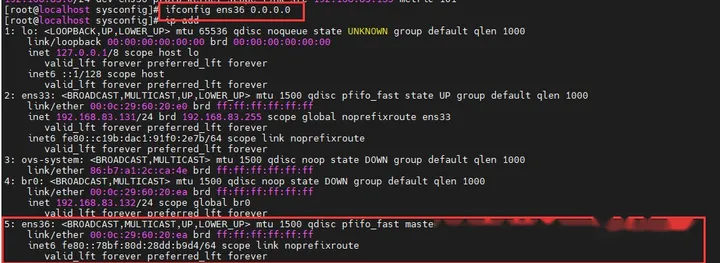

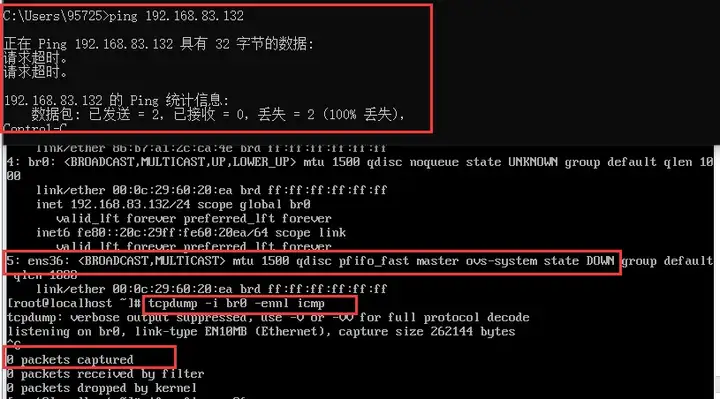

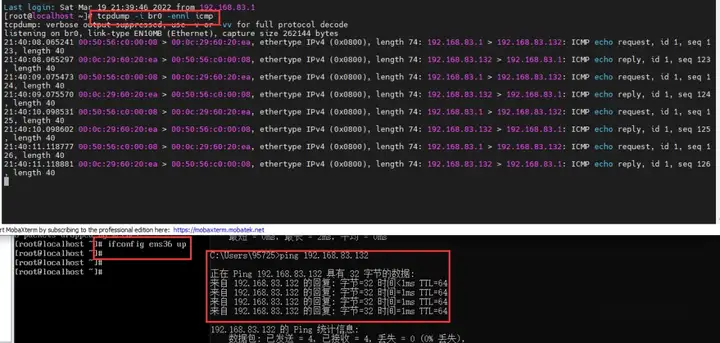

ip address add 192.168.83.132/24 dev br0
