pcie 拆分卡

这种情况最简单且合理的办法是增加一块 PCIE 固态给 ESXI 使用，但缺点也比较明显

一是 PCIE 固态普遍价格贵，另一方面一块 PCIE 固态就要占用一个宝贵的 PCIE 插槽对整套家庭服务器的扩展性是毁灭打击。

因此在折腾家庭服务器时就不得不提 PCIE 拆分卡，但凡真上手折腾过家庭 all in one 的应该都明白 PCIE 通道数和 PCIE 插槽到底有多宝贵。

还搞不清楚 PCIE 通道数是啥的可以看我家庭服务器装机选型视频的科普。

简单概括，PCIE 拆分卡一是实现了通道数的合理利用，二是解决了 PCIE 插槽的合理分配问题。比如中低端显卡接在 X16 通道上完全是浪费资源，这时候选择把显卡插在 X8 通道上；X16 通道留给 PCIE 拆分卡，并由拆分卡将 X16 通道拆分成 4 个 X4 通道是不是合理性和拓展性直接上升一个大段，毕竟拆分成 4 个 X4 意味着原本主板上的 X16 插槽只能插 1 个设备，现在能插 4 个。此外对土豪玩家而言，PCIE 拆分卡是件组固态 RAID 的神级装备。

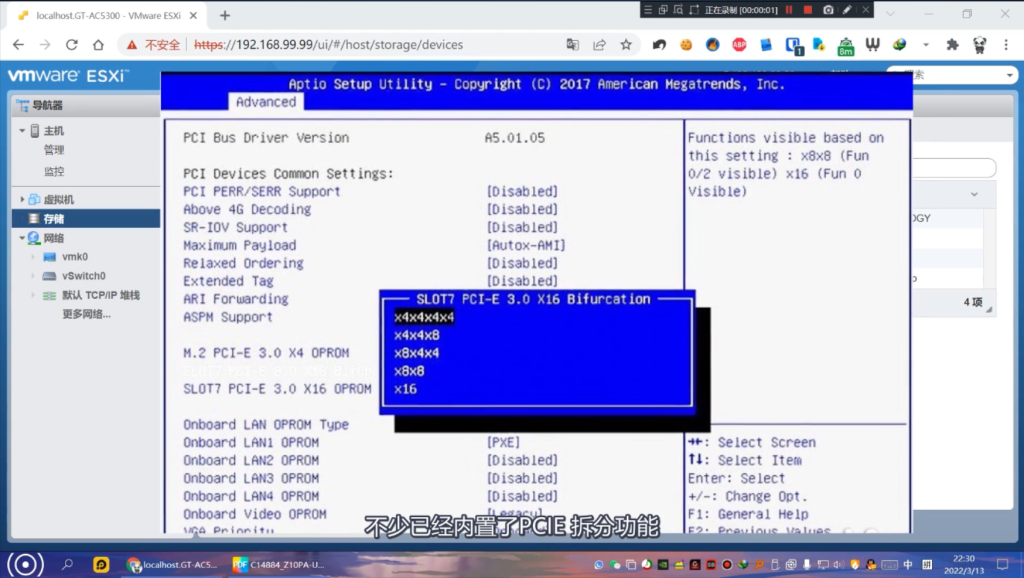

现在新主板的 BIOS 不少已经内置了 PCIE 拆分功能，像 X99 这类古董平台只有个别的服务器板子才带拆分。

图片[2]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

但无论板子是否支持，想使用 PCIE 拆分功能都得买拆分卡！因为 BIOS 拆分只是 “软件” 层面的设置，物理层面你把一条 X16 通道的接口分成 4 条 X4 通道接口必然得拓展出 4 个插槽。

图片[3]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

所以买拆分卡大体有以下几个参数需要关注

① 拆分卡本身是 X8 还是 X16

图片[4]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

② 拆分卡能拆出几个 M.2 槽位

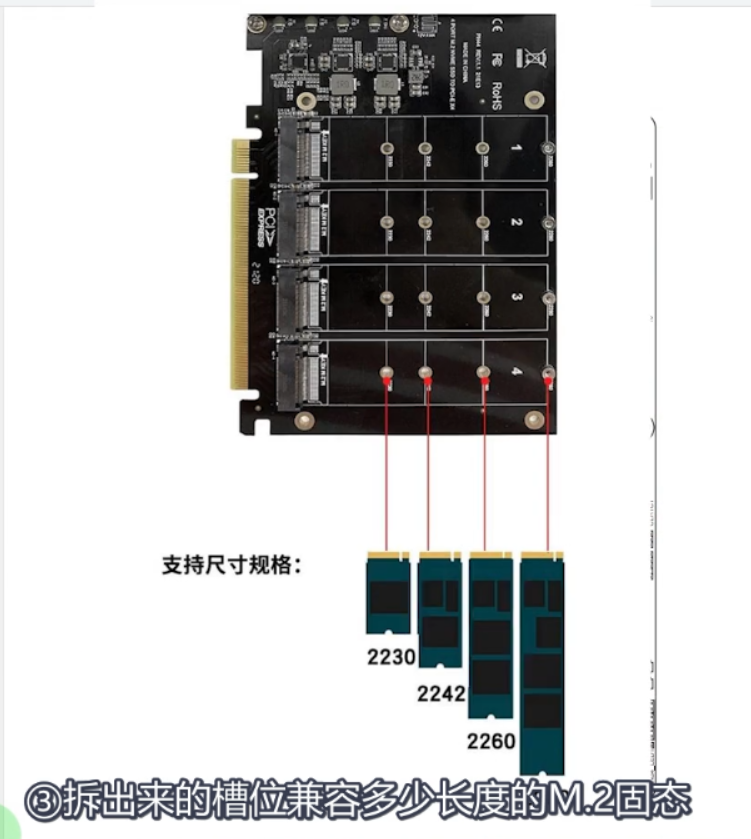

③ 拆出来的槽位，能装多少长度的 M.2

图片[5]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

④ 拆分卡是否带独立的拆分芯片，带的话芯片性能怎么样

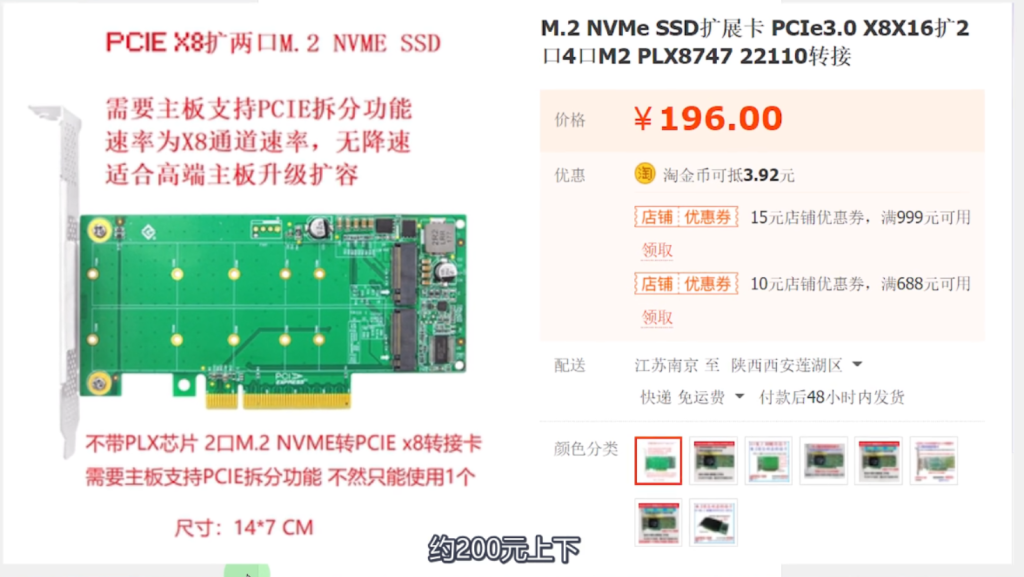

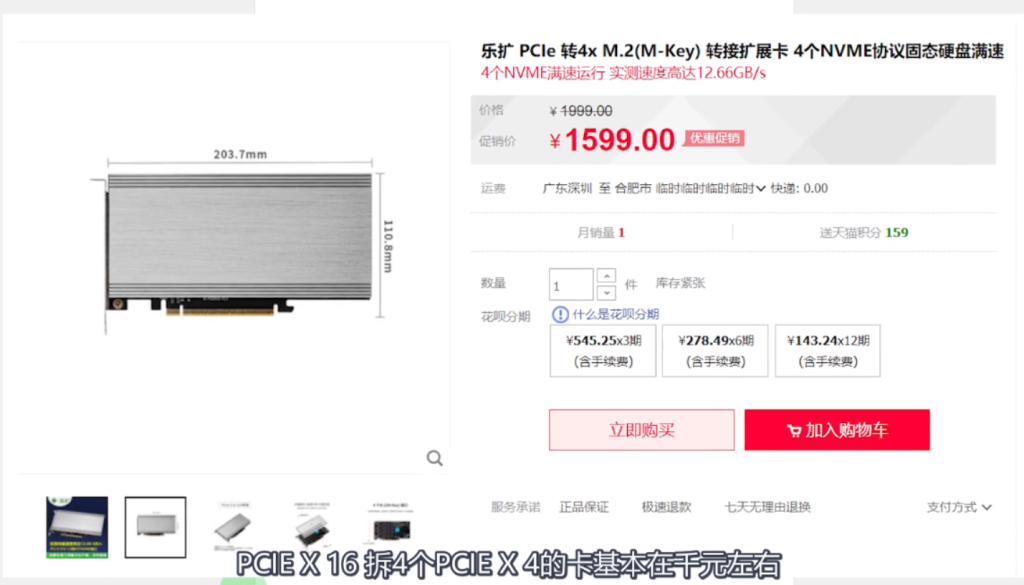

前面我们讲了有些主板 BIOS 支持 PCIE 拆分，有些不支持。对于支持 PCIE 拆分的主板选购不带拆分芯片的便宜卡即可，约 200 元上下能买到。而不支持 PCIE 拆分的主板则必须搭配有独立拆分芯片的拆分卡，X16 拆 4 的卡基本在千元左右。

图片[6]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

图片[7]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

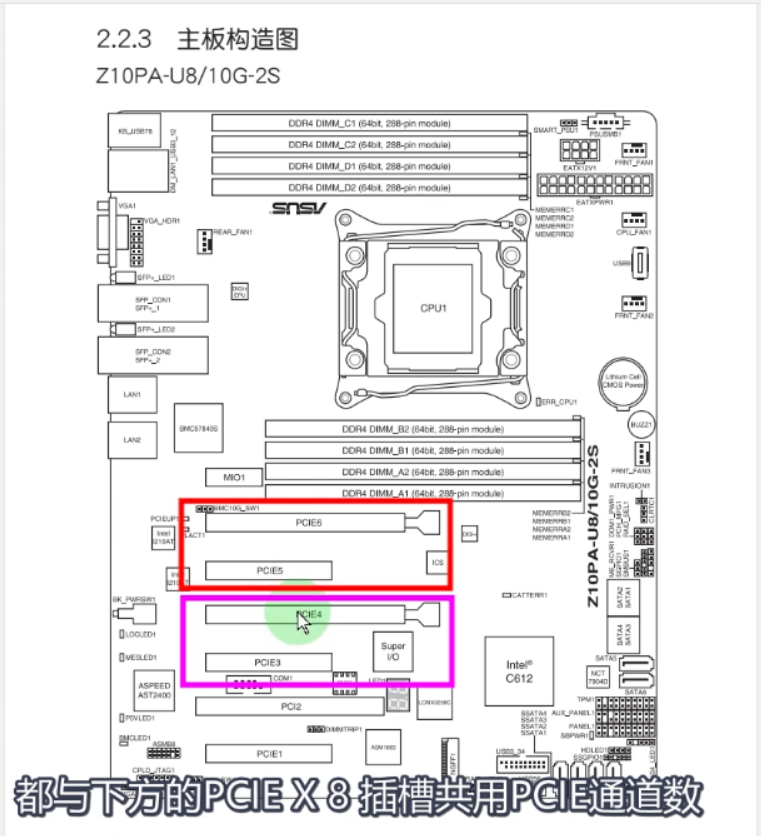

但具体买 1 分 2 还是 1 分 4 要根据你手上的主板决定，因为想 4 块 M.2 同时跑满必须得上 X16 通道，而绝大多数 X16 通道插槽都是与下方 X8 通道共用 PCIE 通道的，也就是说只有与 X16 通道相邻的 X8 通道闲置时，X16 通道插槽才真正拥有 X16 通道，否则只有 8 通道。因此选购拆分卡前，最好是自己先把 PCIE 插槽的用途规划个七七八八。

图片[8]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

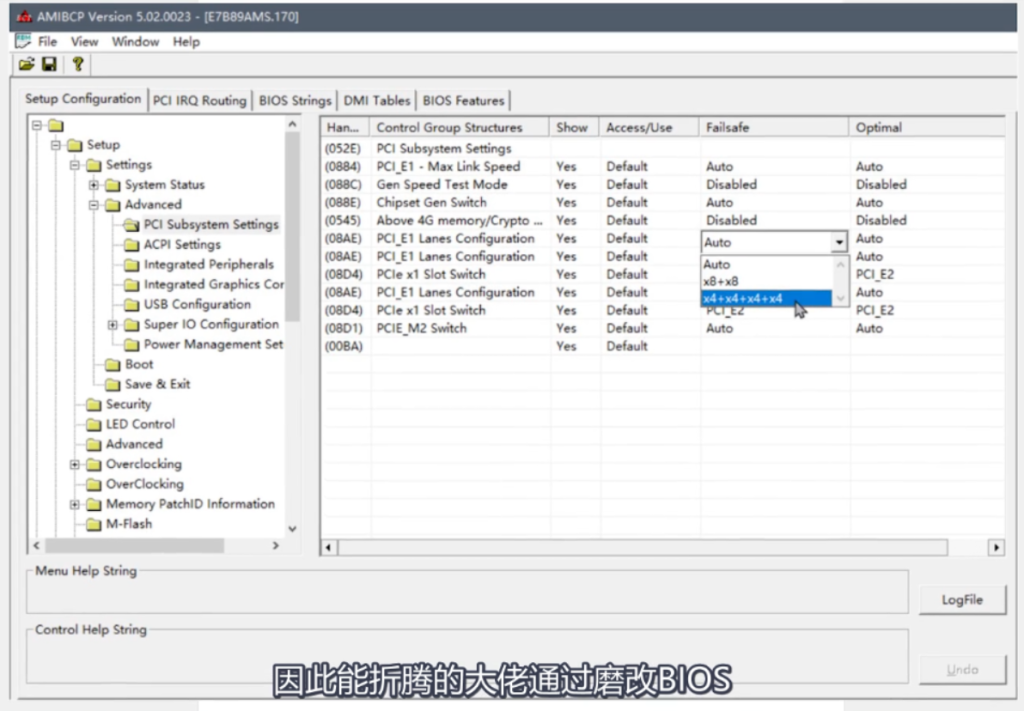

说到拆分芯片其实 X99 都是能实现的，只是各主板厂家不开放相应设置罢了，因此能折腾的大佬通过魔改 BIOS 也能实现 PCIE 拆分。像我这类菜鸡玩家还是花钱买平安的好。

图片[9]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

最后说芯片，通过某宝关键字搜索，拆分卡芯片大致有以下几种：

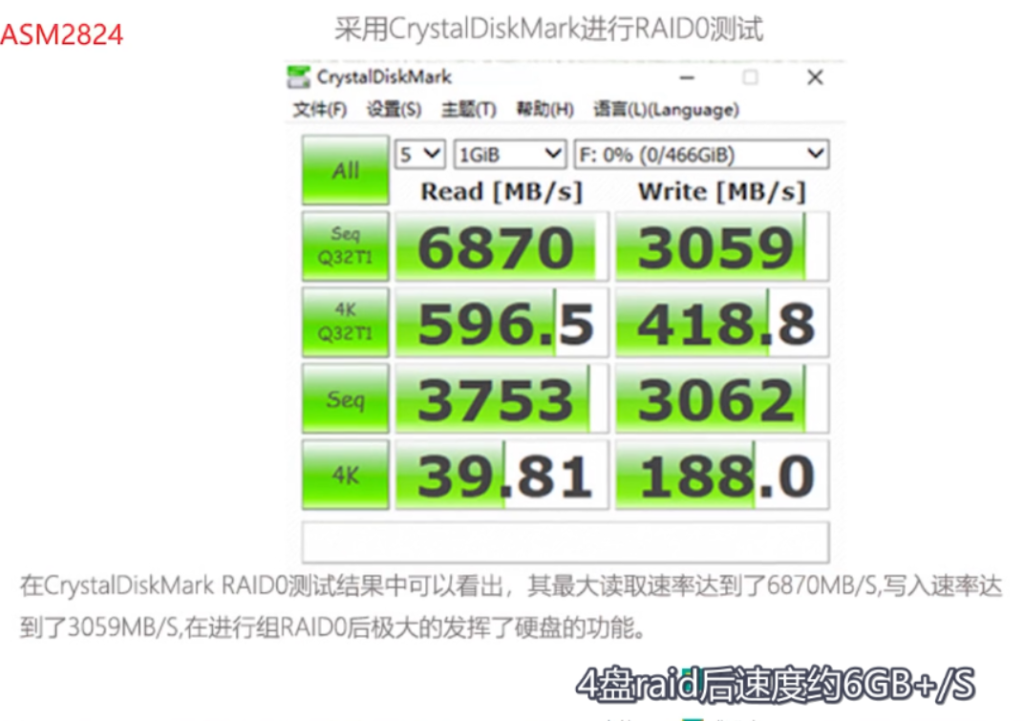

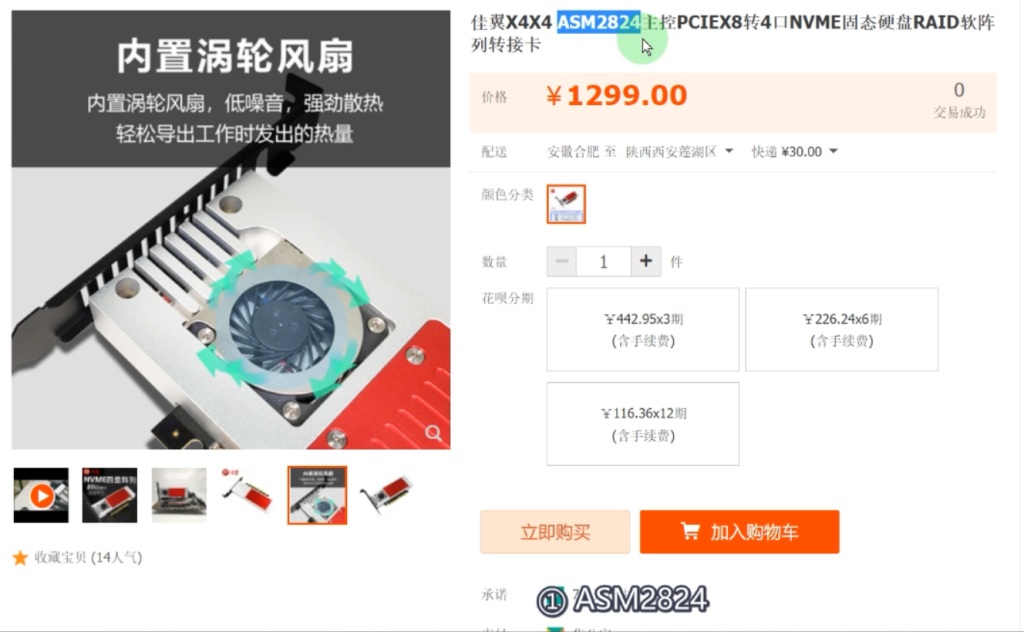

① 佳翼产品为代表的 ASM2824，80Gbps 带宽，4 卡 Raid 后速度约 6GB+/S

图片[10]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

图片[11]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

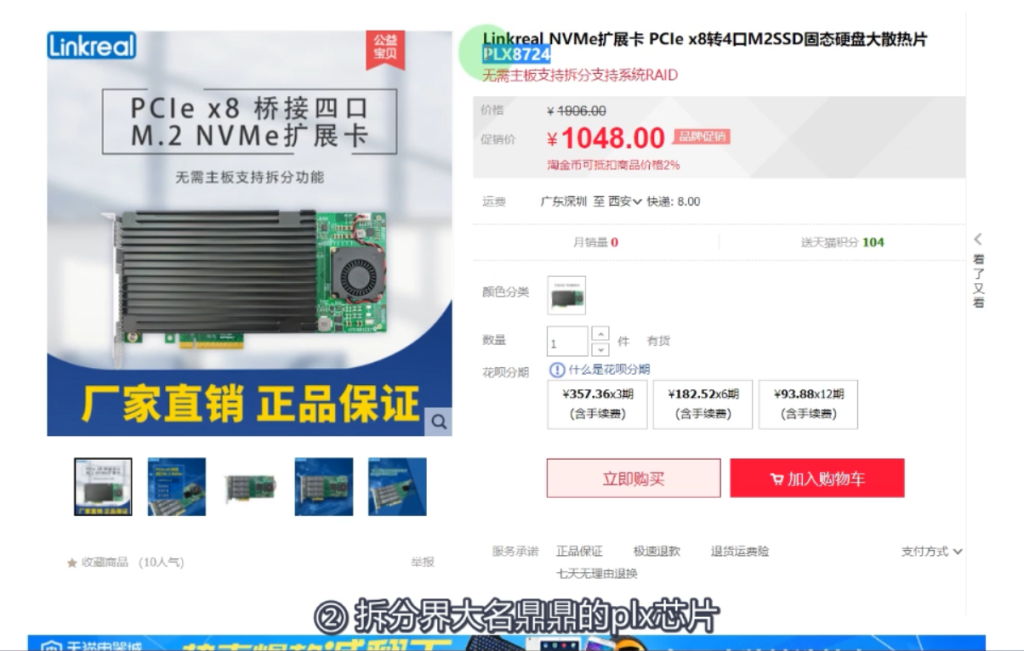

② 拆分界大名鼎鼎的 PLX 芯片，当然 PLX 芯片也分型号的常见的 PLX 8724 同样拥有 80Gbps 带宽，4 卡 Raid 后速度约 6GB+/S

图片[12]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

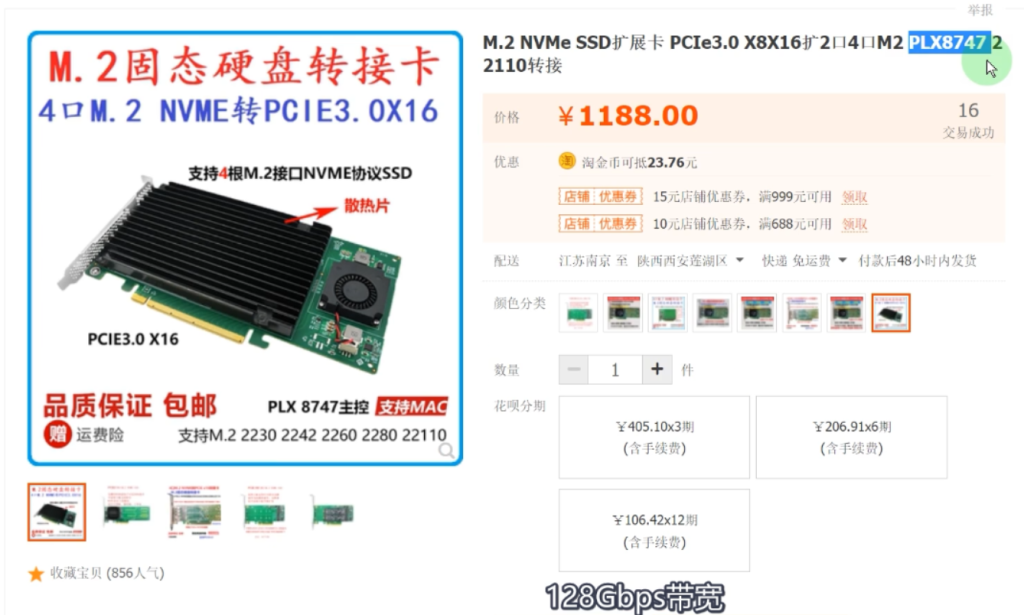

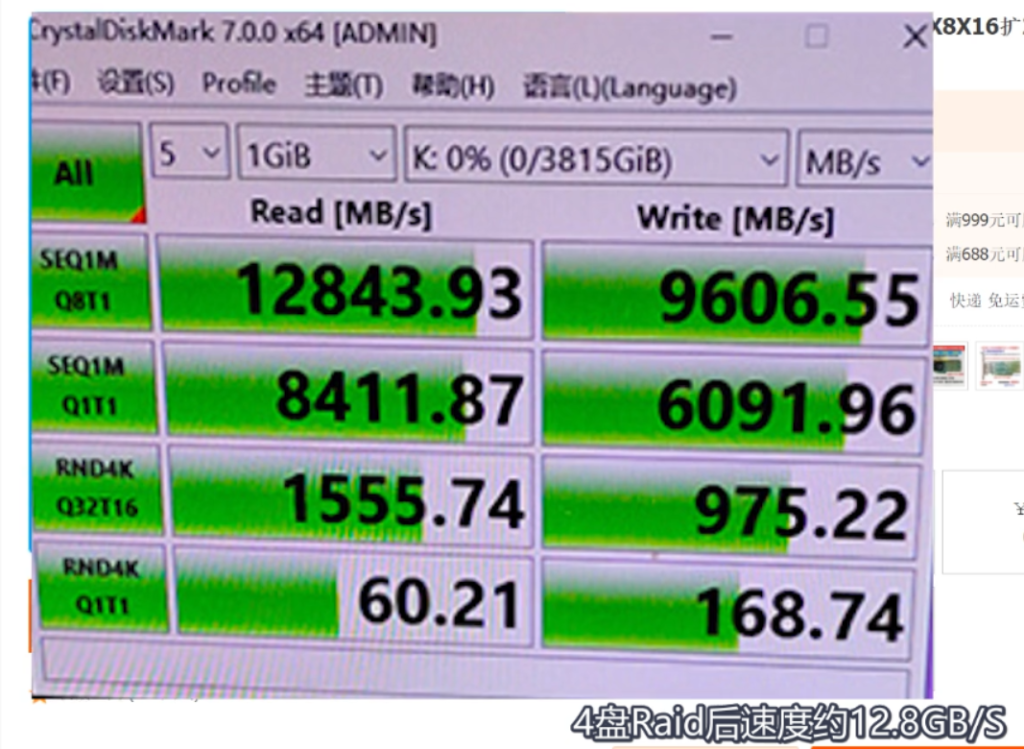

③ PLX 8747，128Gbps 带宽，4 卡 Raid 后速度约 12.8GB/S
可能有玩家比较好奇为什么 80Gbps 带宽实测才 6GB/S。说实话我不确定是因为虚标还是转换损耗导致的，比如 ASM2824 芯片就有商家宣传是 64Gbps，这显然与实测的 6GB/S 更加吻合。暂且先不追究虚标和转化率的问题，淘宝上 PCIE 3.0 的拆分卡主流就是 64Gbps 带宽。

图片[13]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

图片[14]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

自用拆分卡展示

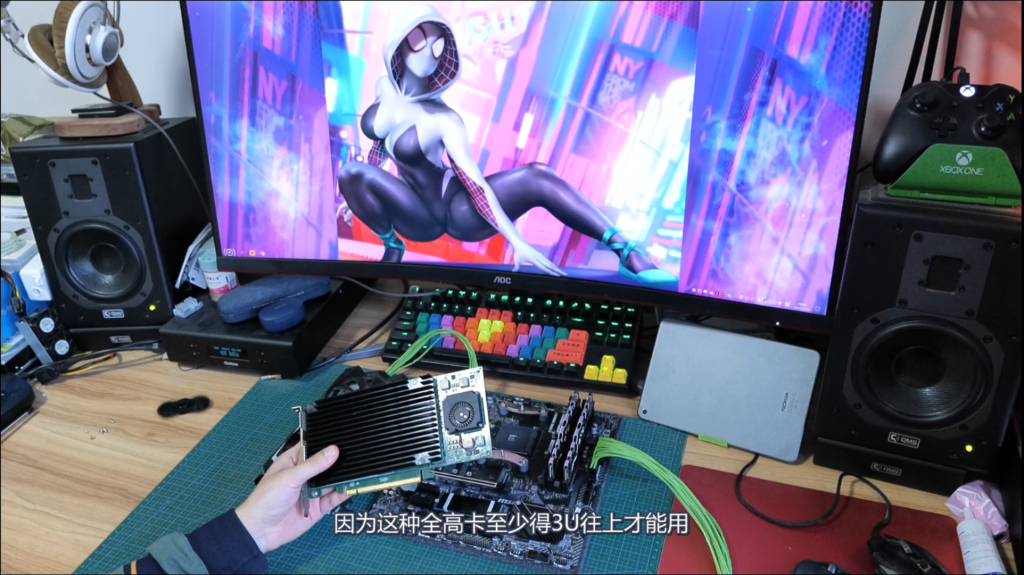

但我手里这块拆分卡，散热器下面就是 PLX 8747 芯片，拥有 128Gbps 带宽。不出意外是 PCIE 3.0 带宽最高的拆分芯片了。当然采用 8747 芯片的拆分卡也不止这一种，因为这种全高卡至少得 3U 往上才能用，考虑兼容性的话可以选择半高的拆分卡，同样 1 拆 4，板子两面各插 2 张 M.2，缺点是不支持 22110 规格。

图片[15]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

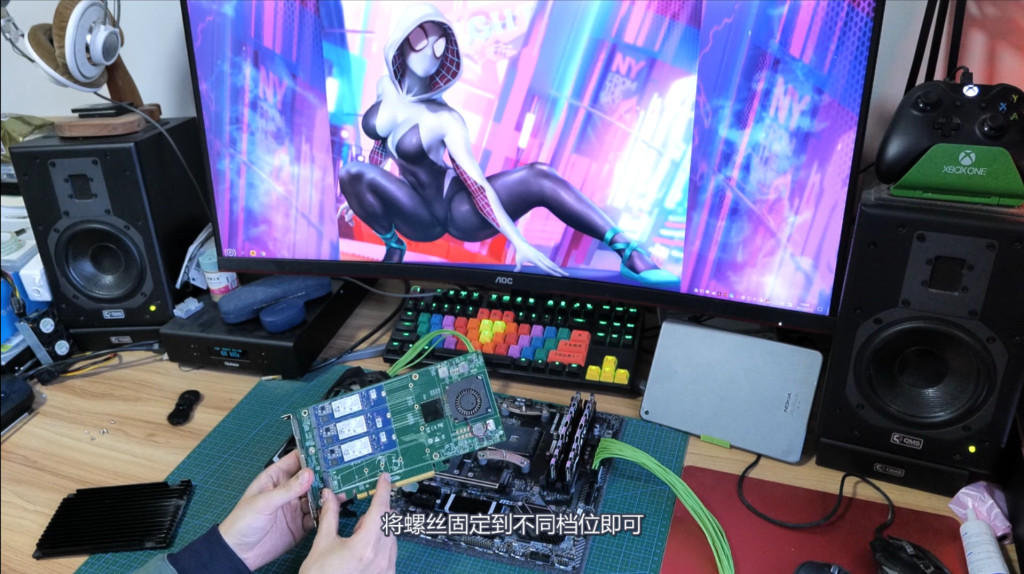

说起兼容的 M.2 规格，我手里这张拆分卡因为体积优势，支持的规格非常全面。使用是只用根据 M.2 长度将螺丝固定到不同挡位即可。目前这卡上机了半年左右，暂时没遇到撂挑子的情况，用的还可以。当然我没亲测过这卡的 raid 极限速度，因为目前我只插了 1 张铠侠 RC20 1T，其余都是便宜货 ——Intel 的傲腾，偶尔做测试用。

图片[16]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog

最后看看这卡上机后在 ESXI 里的用法

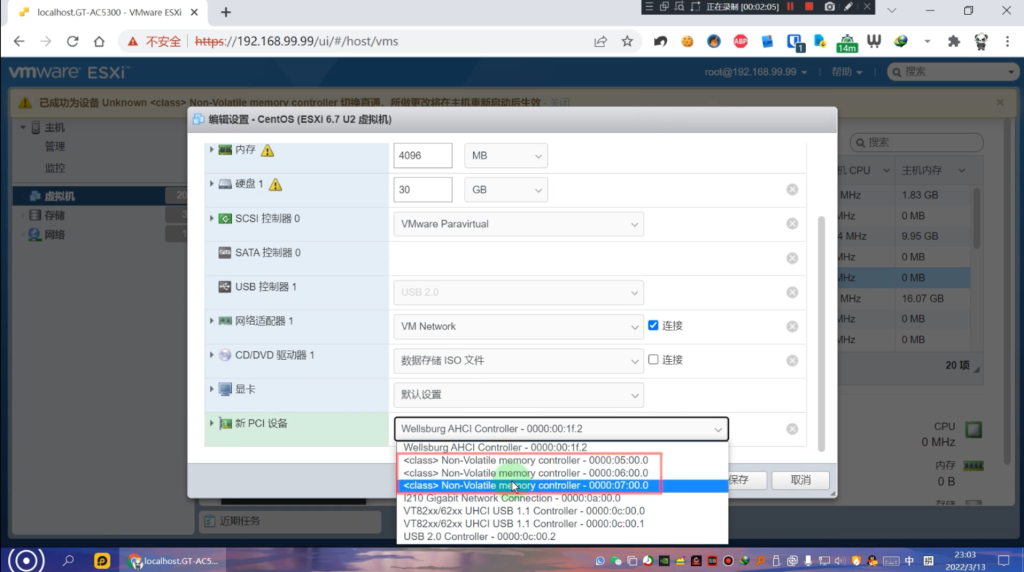

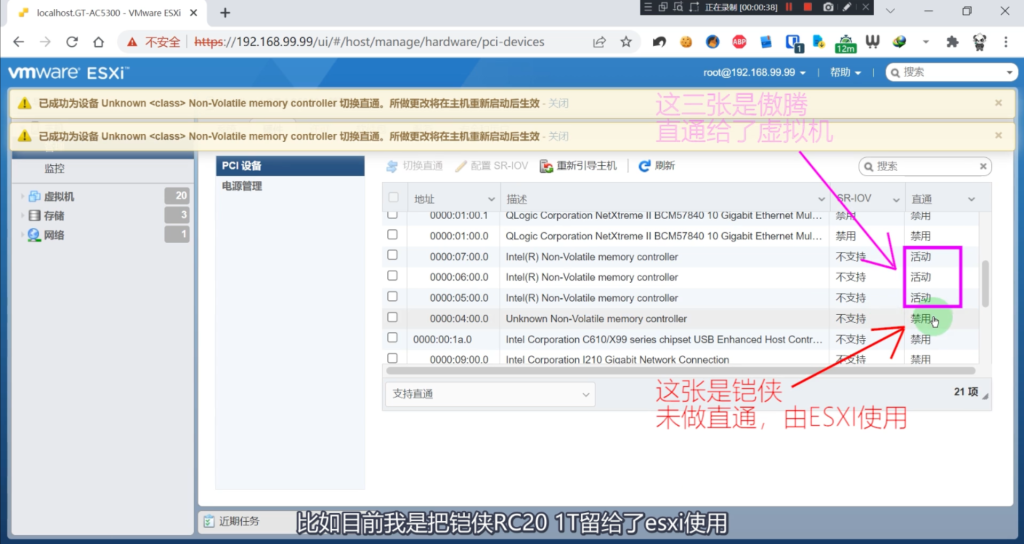

大家都知道 PCIE 设备如果不手动切换到直通模式，默认 PCIE 都是由 ESXI 掌控的。所以开机后 PCIE 拆分卡默认是归 ESXI 管的，又因为拆分卡是 1 拆 4，所以在 PCI 设备列表里识别出了 4 块固态。此时拆分卡的便捷性就体现出来了，这 4 块拆分出来的固态我可以任意选择一块或多块进行直通。比如目前我是把 1T 的铠侠 RC 20 留给了 ESXI 使用，因为这张盘读写不错，价格又便宜，选择把虚拟机保存在这张盘里能获得一个非常不错的体验。至于其它 3 块傲腾，因为容量比较小偶尔直通给虚拟机做个试验什么的会比较方便。

图片[17]-AIO 必买配件，M.2的好伙伴——PCIE拆分卡-itdog
