Anylink 安装教程 及 客户端之间互联

文章目录


前言

   AnyLink 是一个企业级远程办公 sslvpn 的软件，可以支持多人同时在线使用。


提示：以下是本篇文章正文内容，下面案例可供参考

一、Anylink是什么？

AnyLink 基于 ietf-openconnect 协议开发,并且借鉴了 ocserv 的开发思路,使其可以同时兼容 AnyConnect 客户端.这一点和 Openconnect VPN 是使用相同的协议和客户端.

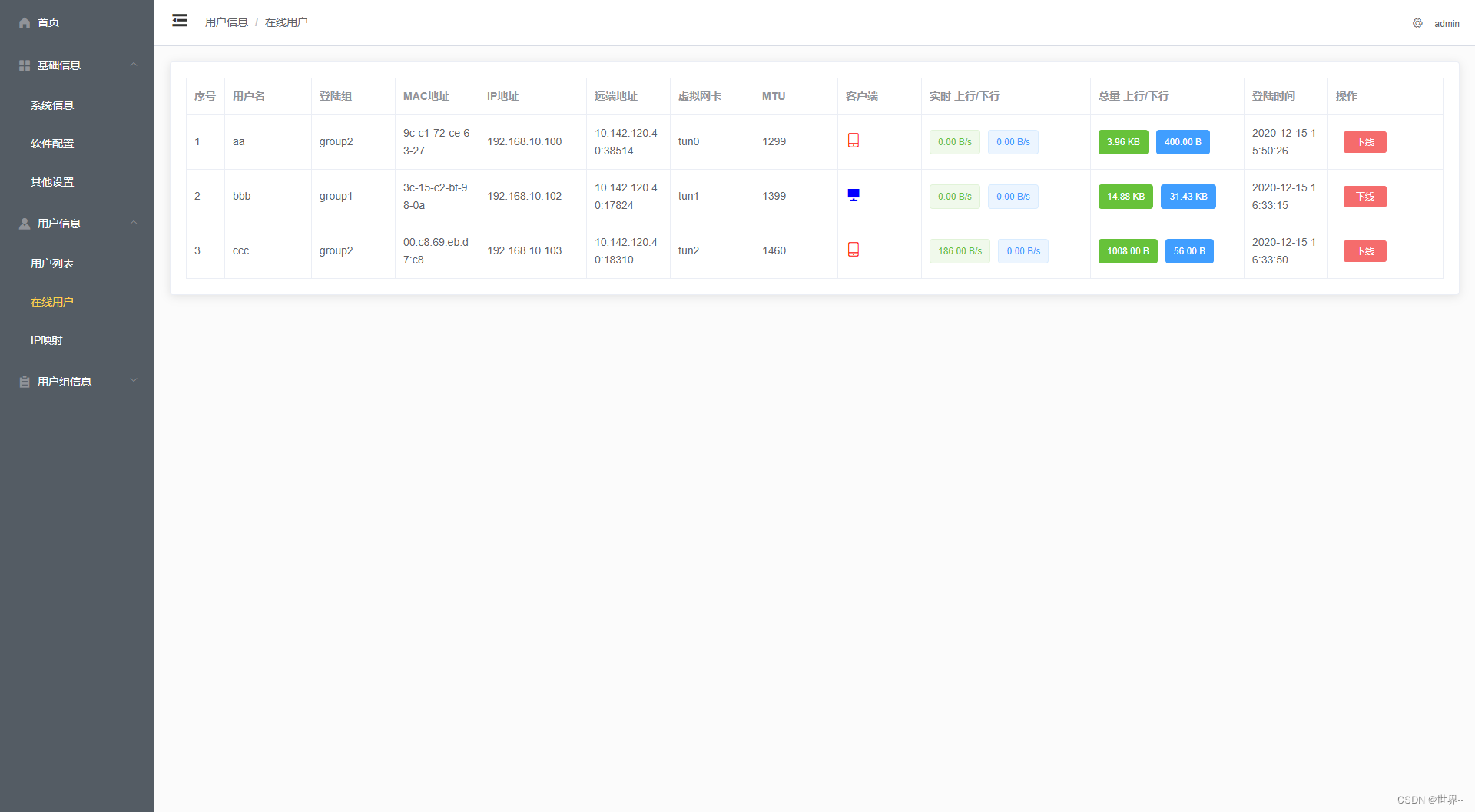

在这里插入图片描述



二、使用步骤

安装教程源自官网

  • 环境：

    • AnyLink 服务端仅在 CentOS 7、Ubuntu 18.04 测试通过，如需要安装在其他系统，需要服务端支持 tun/tap 功能、ip 设置命令。

  • 软件

    • 对于测试环境，可以使用 vpn.test.vqilu.cn 绑定host进行测试

    • 首次使用，请在浏览器访问 https://域名:443，浏览器提示安全后，在客户端输入 【域名:443】 即可。

    • AnyLink Release包 官方下载： Github

    • HTTPS 证书，暂时不支持私有证书

1.官方服务端（这里使用tun模式，推荐）

  • 官方下AnyLink Release 包之后 解压缩到 /usr/local/anylink-deploy 路径下

[root@localhost anylink-deploy]# ls
anylink  bridge-init.sh  conf  LICENSE  log  systemd

  • 生成 后台密码 和 jwt 秘钥

# 生成后台密码, 123456 自行修改[root@localhost anylink-deploy]#./anylink tool -p 123456"$2a$10$UQ7C.EoPifDeJh6d8.31TeSPQU7hM/NOM2nixmBucJpAuXDQNqNke"# 生成jwt密钥[root@localhost anylink-deploy]#./anylink tool -s"abcdef.0123456789.abcdef"

  • 修改 conf/server.toml配置文件

  • 这里使用 默认数据库，HTTPS 证书需要事先申请

  • 修改

    • issuer = “XX公司VPN”

    • admin_user = “admin”

    • admin_pass = "$2a10 1010UQ7C.E

    • jwt_secret = "abcdef

    • ipv4_master = “eth0”

  • 请根据服务器内网ens160 网卡 替换 eth0，其他可以默认

# 查看网卡[root@localhost anylink-deploy]# ip a1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:50:56:8e:61:92 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.11/24 brd 10.0.0.255 scope global noprefixroute ens160
       valid_lft forever preferred_lft forever
    inet6 fe80::b628:c58b:6675:9d21/64 scope link noprefixroute
       valid_lft forever preferred_lft forever[root@localhost anylink-deploy]# vim conf/server.toml
#示例配置信息

#其他配置文件,可以使用绝对路径
#或者相对于 anylink 二进制文件的路径

#数据文件
db_type = "sqlite3"db_source = "./conf/anylink.db"#证书文件 使用跟nginx一样的证书即可
cert_file = "./conf/vpn_cert.crt"cert_key = "./conf/vpn_cert.key"files_path = "./conf/files"profile = "./conf/profile.xml"#日志目录,为空写入标准输出#log_path = "./log"log_path = ""log_level = "debug"pprof = false

#系统名称
issuer = "XX公司VPN"#后台管理用户
admin_user = "admin"#pass 123456admin_pass = "$2a$10$UQ7C.EoPifDeJh6d8.31TeSPQU7hM/NOM2nixmBucJpAuXDQNqNke"jwt_secret = "abcdef.0123456789.abcdef"#服务监听地址
server_addr = ":443"#开启 DTLS, 默认关闭
server_dtls = false
server_dtls_addr = ":4433"#后台服务监听地址
admin_addr = ":8800"#开启tcp proxy protocol协议
proxy_protocol = false

link_mode = "tun"#客户端分配的ip地址池
ipv4_master = "eth0"ipv4_cidr = "192.168.10.0/24"ipv4_gateway = "192.168.10.1"ipv4_start = "192.168.10.100"ipv4_end = "192.168.10.200"#最大客户端数量
max_client = 100#单个用户同时在线数量
max_user_client = 3#IP租期(秒)ip_lease = 1209600#默认选择的组
default_group = "one"#客户端失效检测时间(秒) dpd > keepalive
cstp_keepalive = 20cstp_dpd = 30mobile_keepalive = 40mobile_dpd = 50#设置最大传输单元
mtu = 1460#session过期时间，用于断线重连，0永不过期session_timeout = 3600auth_timeout = 0audit_interval = -1


  • 服务器设置（tun设置）

    • 开启服务器转发

# [root@localhost anylink-deploy]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1# 执行如下命令[root@localhost anylink-deploy]# sysctl -w net.ipv4.ip_forward=1# 查看设置是否生效[root@localhost anylink-deploy]# cat /proc/sys/net/ipv4/ip_forward

  • 设置 nat 转发规则

[root@localhost anylink-deploy]# systemctl stop firewalld.service[root@localhost anylink-deploy]# systemctl disable firewalld.service

# 查看网卡[root@localhost anylink-deploy]# ip a1: lo: <LOOPBACK,UP,LOWER_UP> mtu 65536 qdisc noqueue state UNKNOWN group default qlen 1000
    link/loopback 00:00:00:00:00:00 brd 00:00:00:00:00:00
    inet 127.0.0.1/8 scope host lo
       valid_lft forever preferred_lft forever
    inet6 ::1/128 scope host
       valid_lft forever preferred_lft forever2: ens160: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP group default qlen 1000
    link/ether 00:50:56:8e:61:92 brd ff:ff:ff:ff:ff:ff
    inet 10.0.0.11/24 brd 10.0.0.255 scope global noprefixroute ens160
       valid_lft forever preferred_lft forever
    inet6 fe80::b628:c58b:6675:9d21/64 scope link noprefixroute
       valid_lft forever preferred_lft forever


# 请根据服务器内网ens160 网卡 替换 eth0[root@localhost anylink-deploy]# iptables -t nat -A POSTROUTING -s 192.168.10.0/24 -o eth0 -j MASQUERADE


# 如果执行第一个命令不生效，可以继续执行下面的命令# iptables -A FORWARD -i eth0 -s 192.168.10.0/24 -j ACCEPT# 查看设置是否生效
iptables -nL -t nat

  • 最后 使用 AnyConnect 客户端连接即可

2.Macvtap 配置

参考：macvtap

3.tap 配置

参考：tap

4. Systemd 配置开机启动

# 目录结构[root@localhost anylink-deploy]# ls
anylink  bridge-init.sh  conf  LICENSE  log  systemd# anylink 程序目录 /usr/local/anylink-deploy[root@localhost anylink-deploy]# pwd/usr/local/anylink-deploy


# 将 systemd/anylink.service 脚本放入：# centos: [root@localhost anylink-deploy]# cp systemd/anylink.service /usr/lib/systemd/system/# ubuntu: [root@localhost anylink-deploy]# cp systemd/anylink.service  /lib/systemd/system/

  • 启动 anylink 并加入到 开机自启

启动: systemctl start anylink
停止: systemctl stop anylink
开机自启: systemctl enable anylink

5. 配置客户端互通

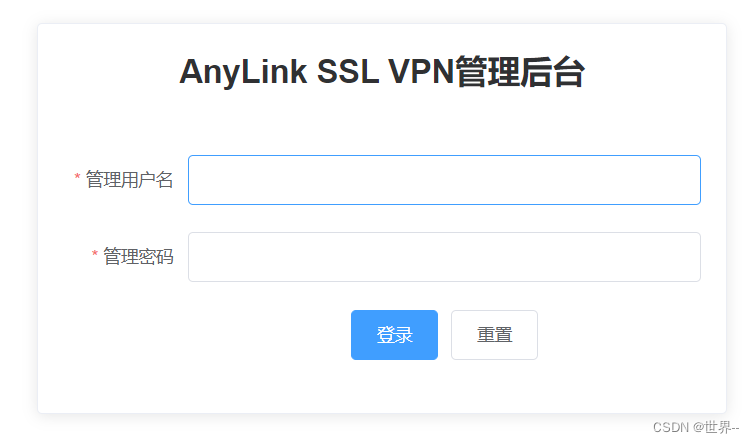

  • 登录
    在这里插入图片描述

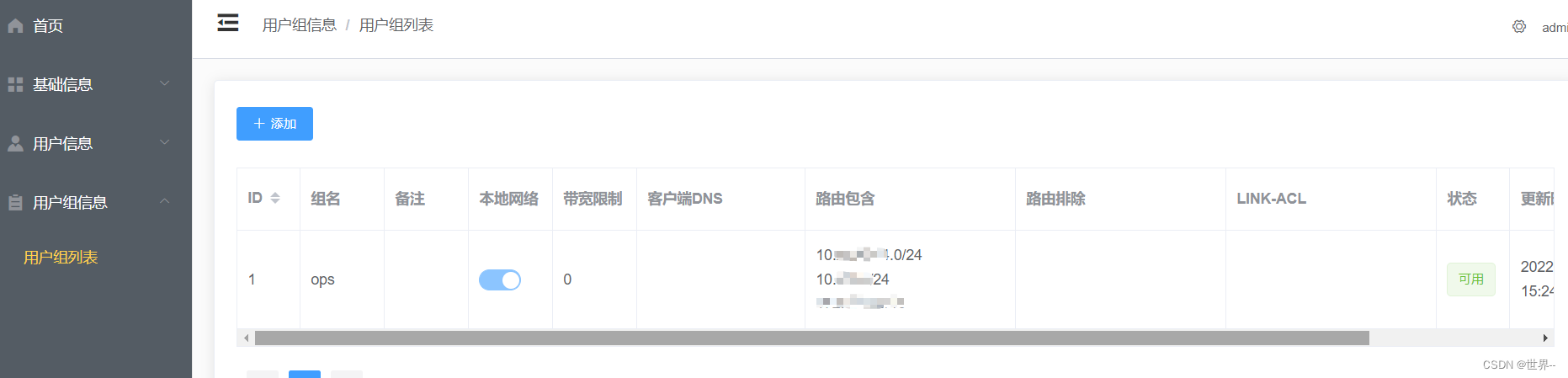

  • 进入用户组 、用户组列表
    在这里插入图片描述

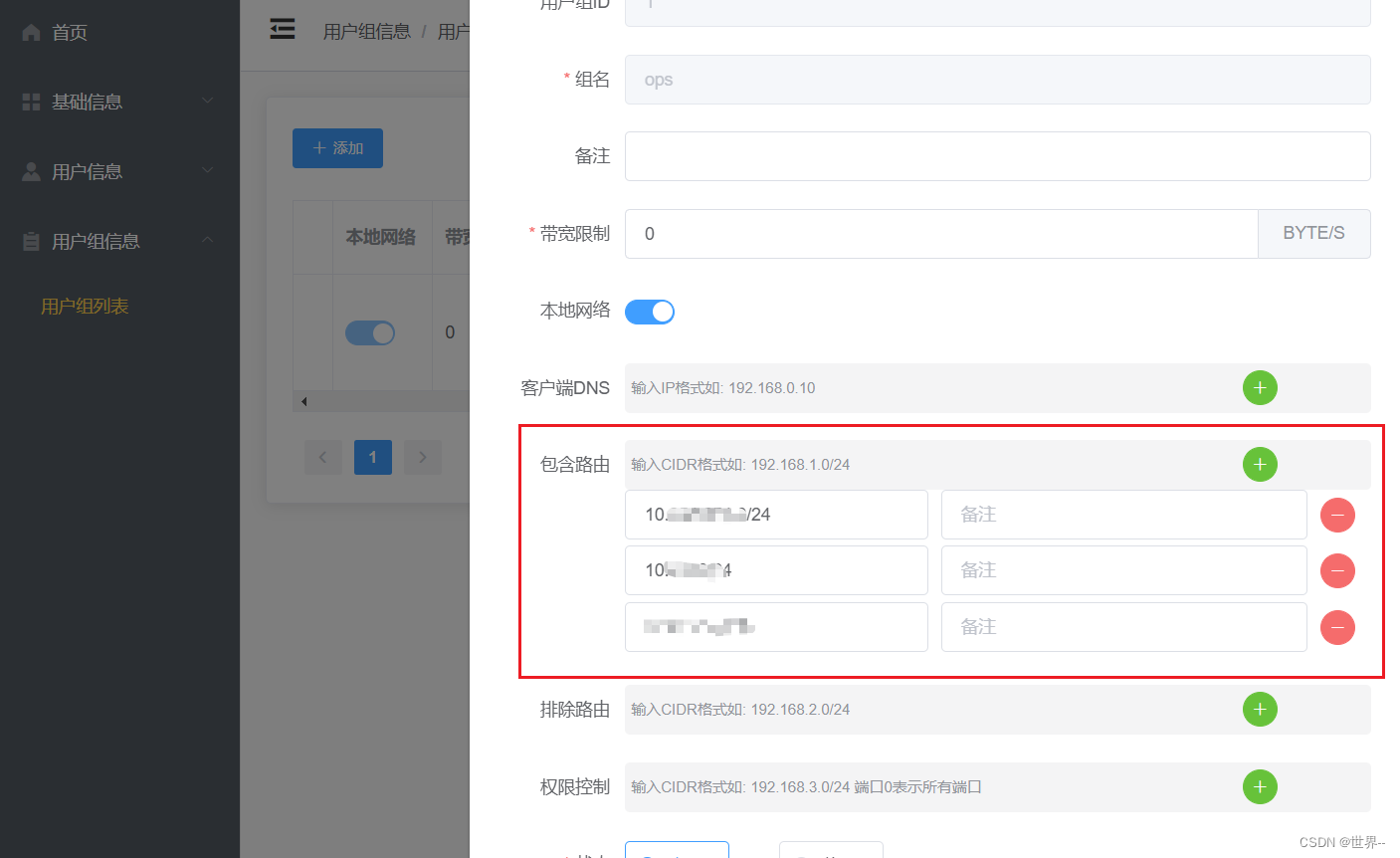

  • 增加 anyconnect 客户端的网段（版本==0.74，0.8新版本界面稍有不同）在这里插入图片描述
    若客户端无法互通， 检查：

    • 查看设置是否生效 iptables -nL -t nat

[root@local anylink-deploy]# iptables -nL -t nat
Chain PREROUTING (policy ACCEPT)target     prot opt source               destination
DOCKER     all  --  0.0.0.0/0            0.0.0.0/0            ADDRTYPE match dst-type LOCAL

Chain INPUT (policy ACCEPT)target     prot opt source               destination

Chain OUTPUT (policy ACCEPT)target     prot opt source               destination
DOCKER     all  --  0.0.0.0/0           !127.0.0.0/8          ADDRTYPE match dst-type LOCAL

Chain POSTROUTING (policy ACCEPT)target     prot opt source               destination
MASQUERADE  all  --  172.17.0.0/16        0.0.0.0/0           MASQUERADE  all  --  10.0.0.0.0/24      0.0.0.0/0           Chain DOCKER (2 references)target     prot opt source               destination
RETURN     all  --  0.0.0.0/0            0.0.0.0/0  # 可能是 docker 的 iptables 设置冲突#  flush 清除所有的已定规则[root@local anylink-deploy]# iptables -F
# delete 删除所有用户“自定义”的链（tables）[root@local anylink-deploy]# iptables -X

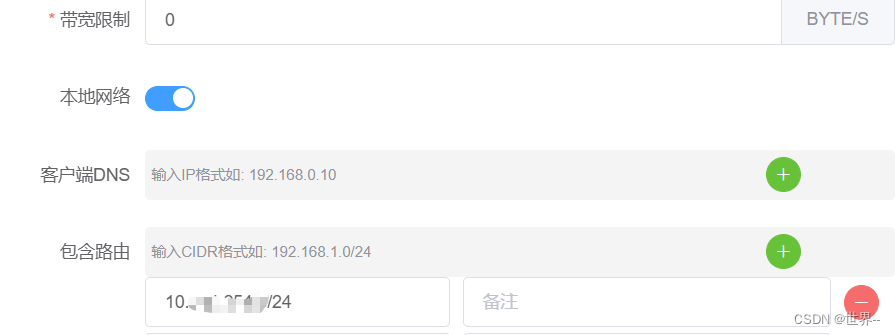

  • 登录 anylink:8800 web管理界面，查看是否填写了客户端网段
    在这里插入图片描述

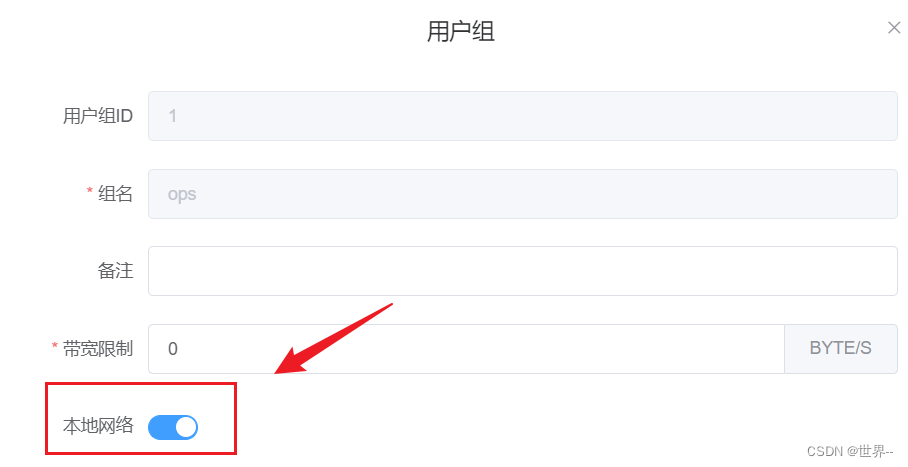

  • 本地网络 是什么？
    在这里插入图片描述

用户组中的 本地网络 指的是：
运行 Anyconnect 客户端的PC 所在的的网络，既本地路由网段。

点开后，PC本地路由网段的数据就不会走隧道链路转发数据了。
