实验摘要：

1>ROBO VSAN部署(双节点VSAN) [难度★★复杂度★★]

正文：

在上一篇文章中，我们利用VMware vSphere Auto Deploy技术，完成迷你SDDC环境中，所有ESXI服务器的自动安装与配置部署。

经过多个演示，相信各位已经了解VC作为SDDC基础架构层的核心，在管理服务器和虚拟机方面的基本功能。现在，环境中计算资源的部署已经告一段落，今天将演示如何部署VMware Virtual SAN，实现迷你SDDC环境的软件定义存储。

说到软件定义存储，VMware的产品线除了VSAN，还有VVol。不过在今天的演示中，我将着重介绍如何通过简单的鼠标点击，实现VMware超融合产品VSAN的部署。

现在不少厂商都推出了自己的超融合解决方案，除了VSAN，我也接触了不少HCI的产品。几家主流厂商的产品可以说各有千秋，各有各的优势与特点。我对于VSAN的描述，归纳起来就是：

VSAN是运行在任何满足硬件兼容性的x86服务器上，用来取代传统存储的超融合产品。

相比采用ESXI作为底层的众多其他超融合产品，VSAN得天独厚的优势，是在ESXI的用户空间不会额外创建一台实现分布式存储的控制虚拟机CVM；数据的读写全部在内核空间中实现。

由于我的迷你SDDC环境资源有限，我将采用VSAN ROBO部署，即双节点VSAN，作为AT-Compute集群，两台ESXI服务器的数据存储。在实际生产环境中，企业可以选择VSAN ROBO Bundle，为远程和分支站点部署超融合解决方案。

主题：迷你SDDC环境搭建

任务18：双节点VSAN部署

阶段1：准备工作

在开始双节点VSAN部署前，我们需要做一些准备工作：

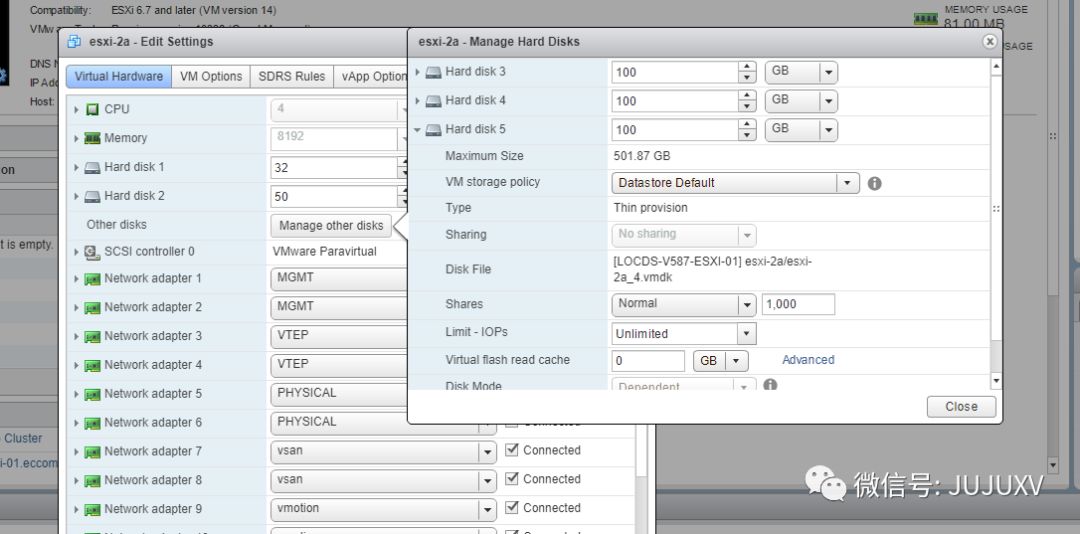

• 为esxi-2a和esxi-3a添加4块虚拟磁盘，第1块为50GB，其余3块为100GB

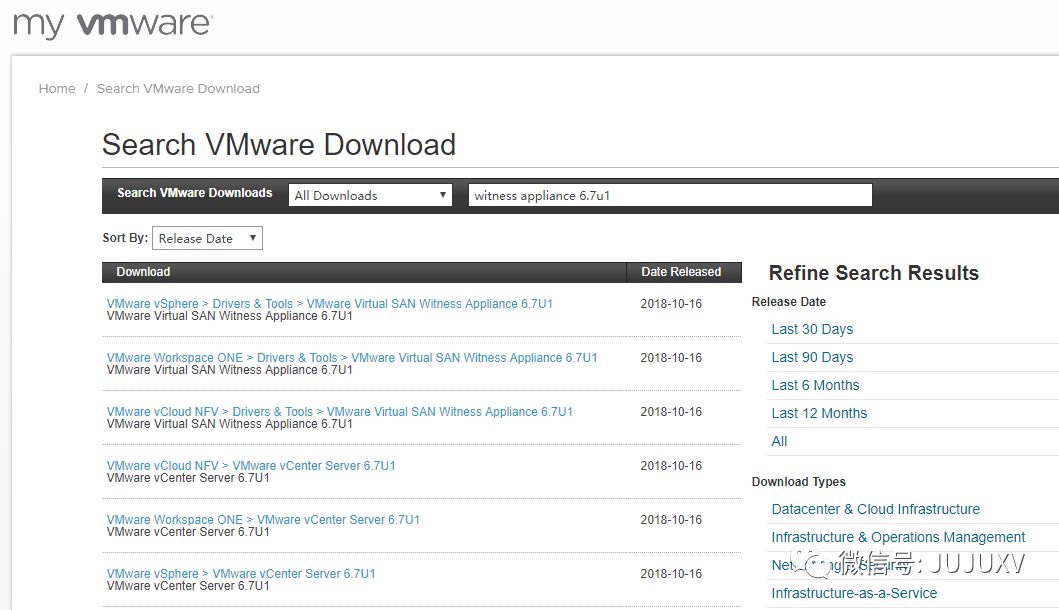

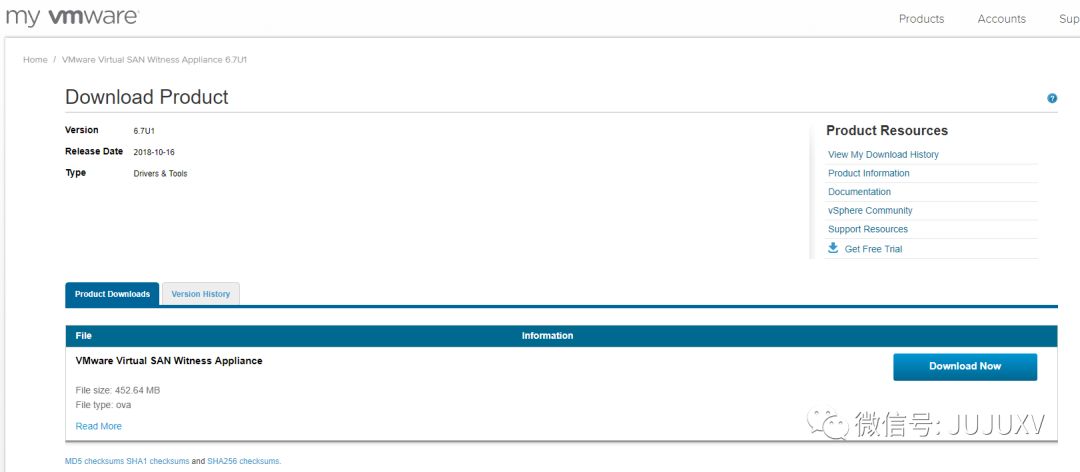

• 访问VMware官网，下载集群中ESXI版本相应的VSAN仲裁虚拟机

  如我的迷你SDDC环境，ESXI采用的是ESXI6.7U1标准版；因此需要下载对应的仲裁节点虚拟机

• 在之前的文章中，我们已经创建模拟承载VSAN流量的交换机，esxi-2a和esxi-3a的vmnic6和vmnic7分别上联到这个交换机


• 我们设计1块50GB的磁盘作为缓存盘，3块100GB的磁盘作为容量盘

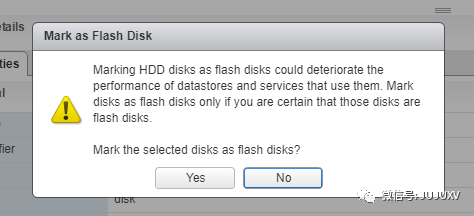

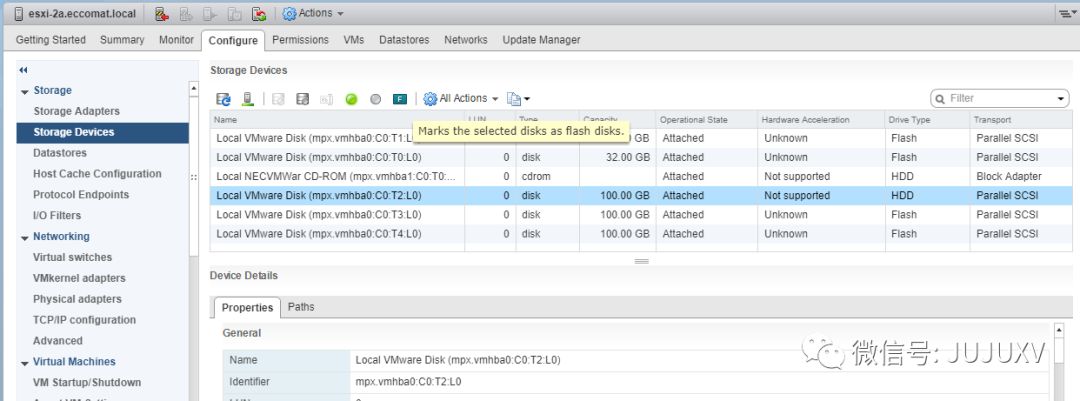

  由于缓存盘必须是SSD，在一些演示或者测试场景中，管理员必须将HDD缓存盘声明成SSD

  需要特别注意的是，这类操作只能在演示或者测试场景中使用；对于实际生产环境，一定要根据官方的兼容性列表来选择缓存层和容量层硬盘

主题：迷你SDDC环境搭建

任务18：双节点VSAN部署

阶段2：VSAN网络配置

无论是VSAN还是其他超融合解决方案，大多需要定义一个二层或者三层网络，用于集群节点间的数据复制和同步；一般情况下，建议采用独立的物理网卡来承载VSAN流量。

接下来，我将创建一个标准交换机vSwitch1，用来承载AT-Compute集群服务器的VSAN流量。

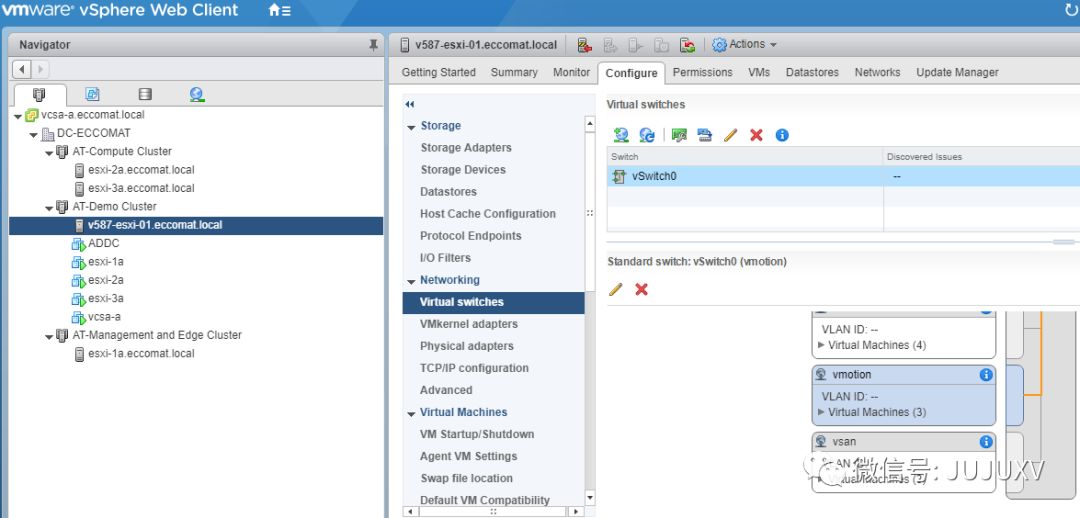

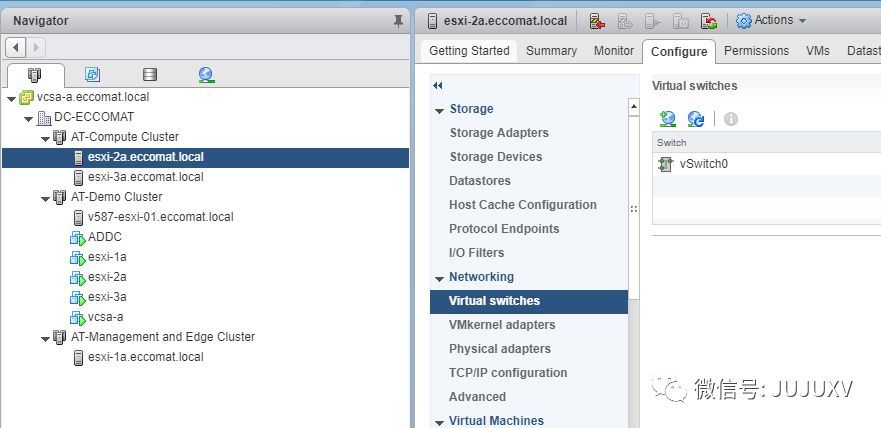

• 选择esxi-2a服务器，进入Configure-Network-Virtual switch页面，创建一个标准虚拟交换机

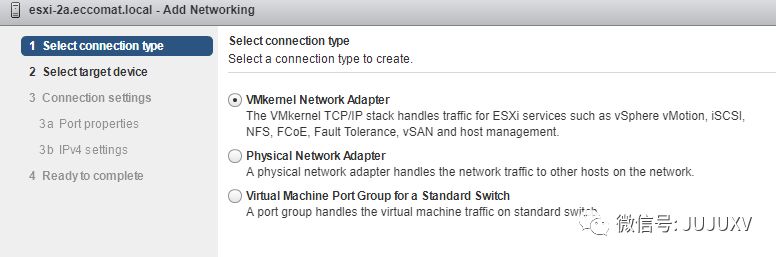

• 承载VSAN流量的是vmkernal端口，因此选择创建一个vmkernal端口

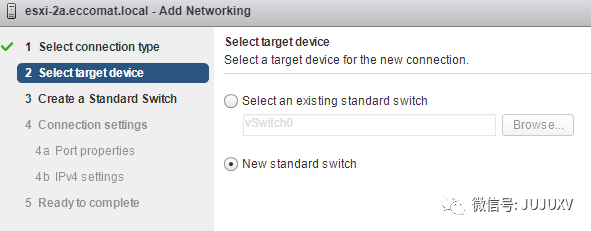

• 创建一个新的标准交换机

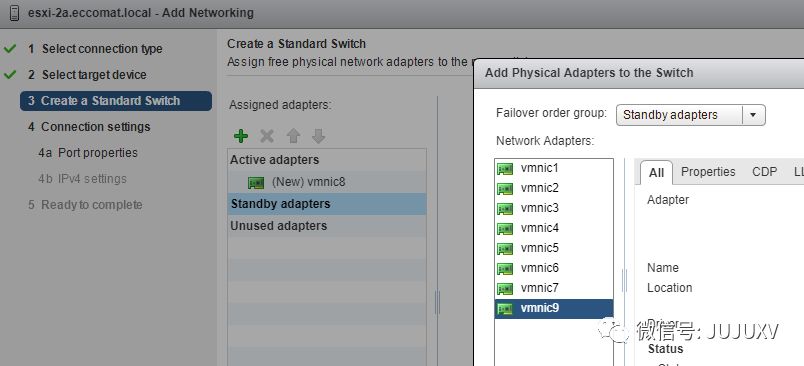

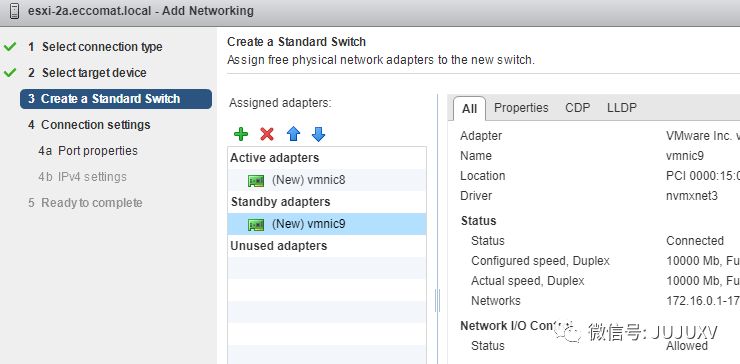

• 为了后续演示分布式交换机的日常操作，我们首先选择vmnic8和vmnic9承载VSAN流量

  注：在我的迷你SDDC环境中，由于所有虚拟网络都没有打VLAN TAG，并且由v587-esxi-01的vSwitch0承载所有的流量，因此从本质上说，选择任何vmnic作为上联都不会影响VSAN流量的转发

• 设置承载VSAN流量的网卡Teaming策略为Active-Standby

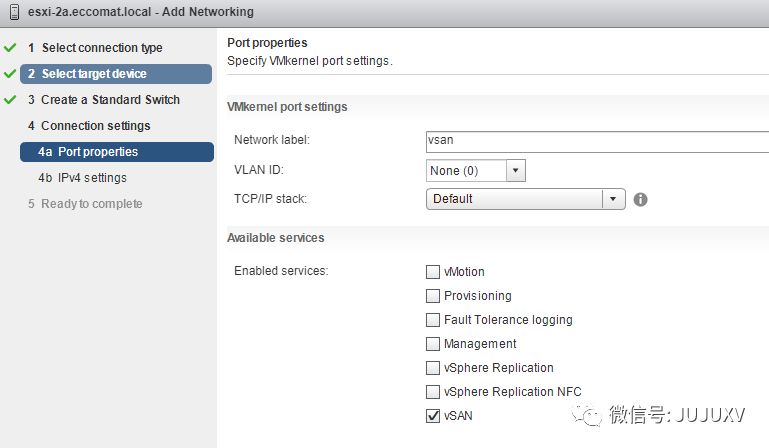

• 勾选“vsan”，声明创建的名为“vsan”的vmkernal来承载VSAN流量

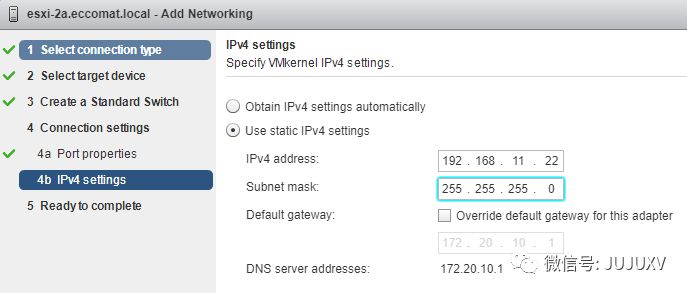

• 定义vmkernal的IP地址，其中：

  esxi-2a：192.168.11.22/24

  esxi-3a：192.168.11.23/24

  witness-node：192.168.11.24/24

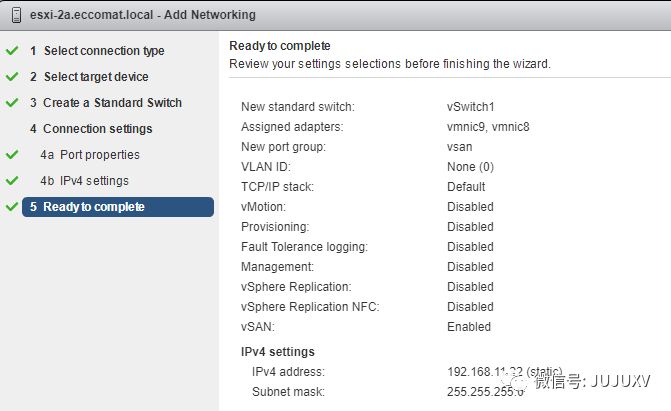

• 确认各项设置无误后，完成vmkernal端口的添加操作


• 重复上述操作，完成esxi-3a的相关配置


在VSAN的架构中，在使用2副本的情况下，必须要有台服务器充当2个副本的仲裁角色。因此，在默认情况下，部署VSAN至少需要3台物理服务器。

后来，在VSAN推出ROBO部署的同时，这种2+1的模式并没有本质的变化，我们仍然需要1个仲裁角色；在双节点VSAN中，这个角色由一台虚拟机来扮演。

主题：迷你SDDC环境搭建

任务18：双节点VSAN部署

阶段3：仲裁虚拟机的部署

一般来说，仲裁虚拟机会由集群外的设备承载，在迷你SDDC环境中，选择v587-esxi-01作为承载该仲裁虚拟机的服务器。

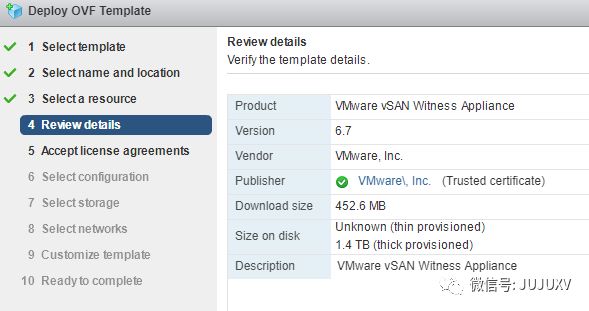

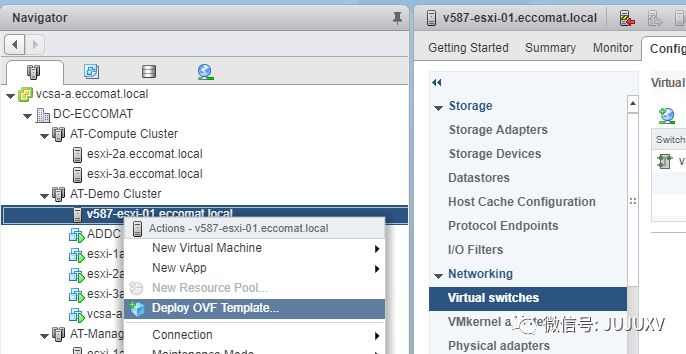

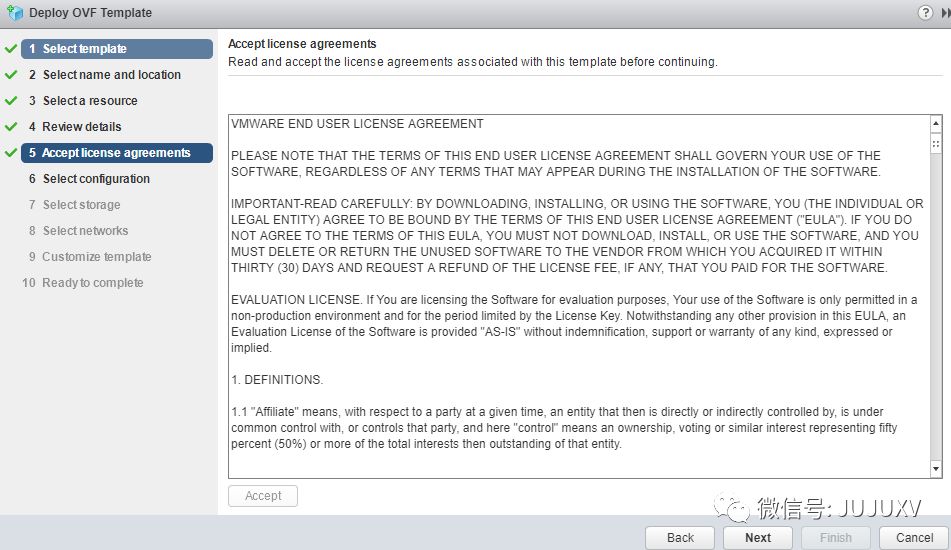

• 仲裁虚拟机通过OVF的方式部署

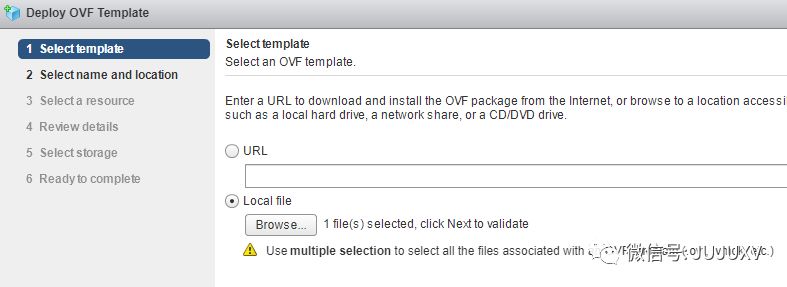

• 浏览本地文件，选择仲裁虚拟机的OVF

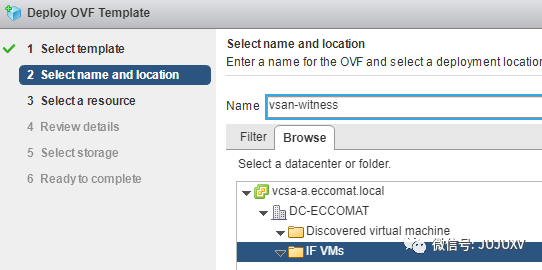

• 定义虚拟机命名和在VC清单中的存放位置，如vsan-witness

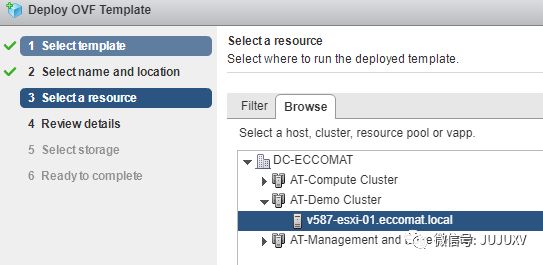

• 选择v587-esxi-01承载该仲裁虚拟机

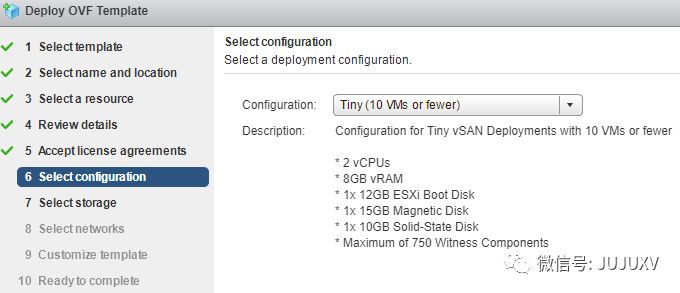

• 选择仲裁虚拟机的部署规模，在我的演示环境中，双节点VSAN承载的虚拟机数量为5台，因此选择Tiny微型部署规模

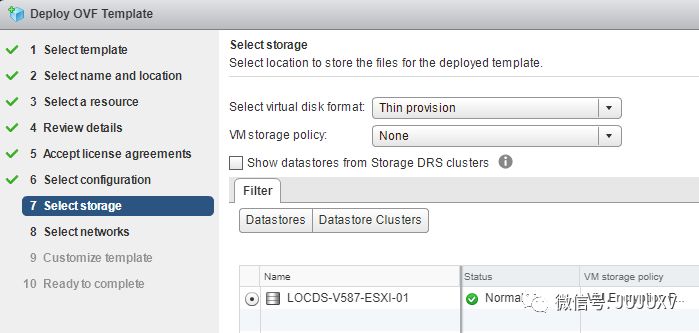

• 选择以精简模式部署该虚拟机

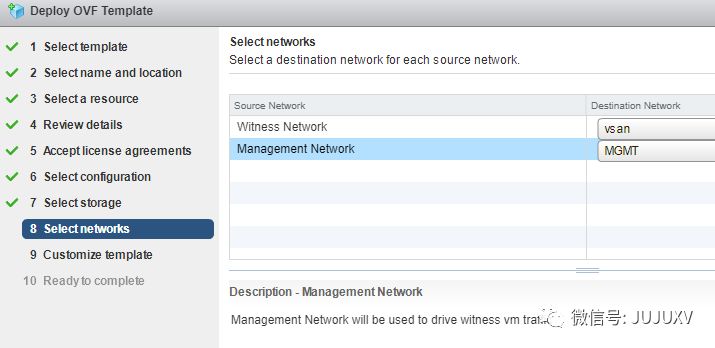

• VSAN仲裁虚拟机共有2个上联网络：

  Witness Network，上联到VSAN网络，即192.168.11.0/24网段

  Management Network，上联到MGMT网络，即172.20.10.0/24网段

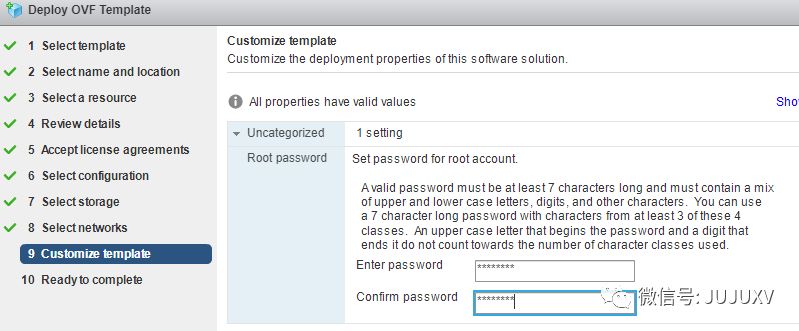

• 该虚拟机是一个迷你版的ESXI操作系统，定义它的超级管理员root密码为VMware1!

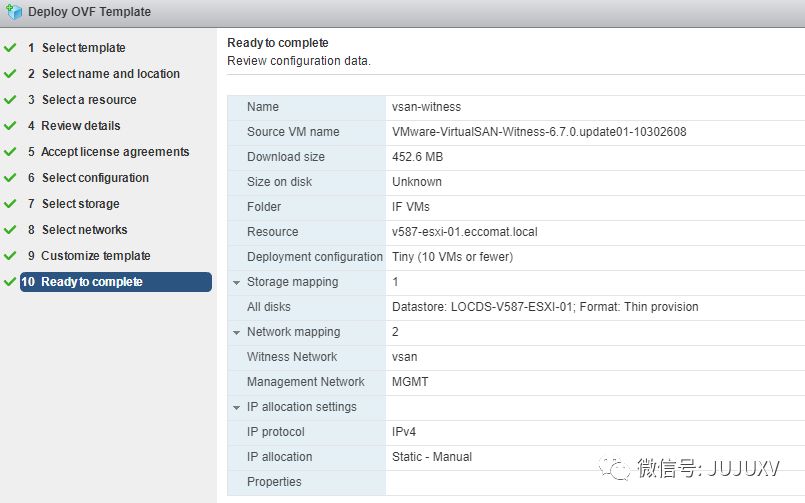

• 确认各项设置无误后，完成仲裁虚拟机OVF部署向导

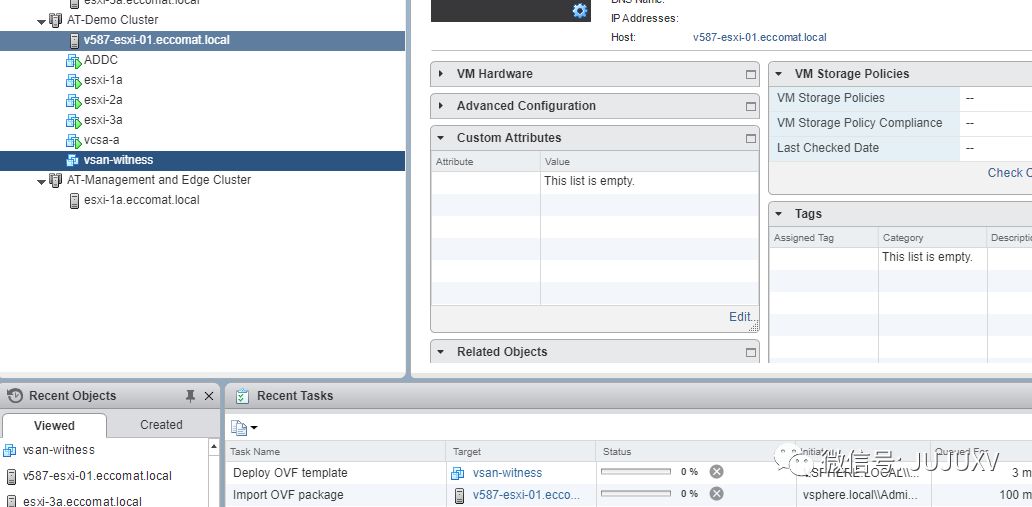

• 等待仲裁虚拟机上载完成

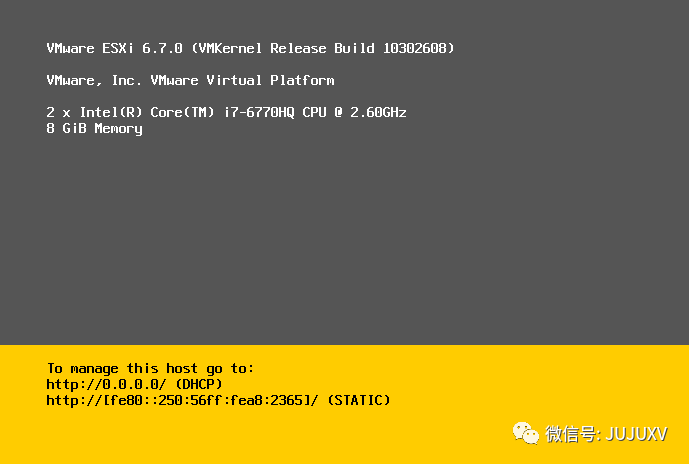

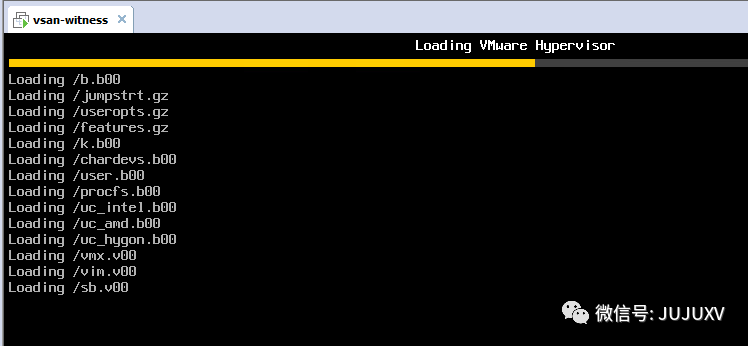

• 开启仲裁虚拟机电源，通过Console可以看到这台仲裁虚拟机本质上是一台迷你ESXI服务器

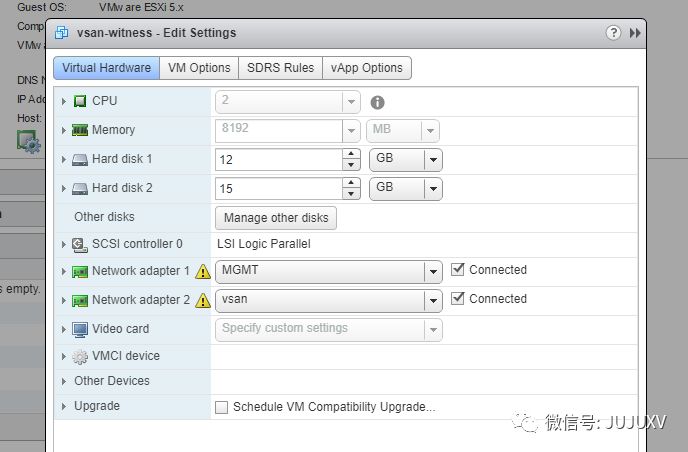

• 编辑该虚拟机设置，可以看到它有2块虚拟磁盘，第一块12GB的虚拟磁盘，其中2GB用以安装ESXI操作系统，10GB作为仲裁节点的缓存盘，第二块15GB的虚拟磁盘，作为仲裁节点的容量盘，2块磁盘将来会组成一个磁盘组，作为仲裁磁盘组


主题：迷你SDDC环境搭建

任务18：双节点VSAN部署

阶段4：仲裁虚拟机的配置

既然仲裁虚拟机是一台迷你ESXI服务器，那么管理员可以像配置普通的ESXI服务器一样，对它进行管理网络的基本设置。

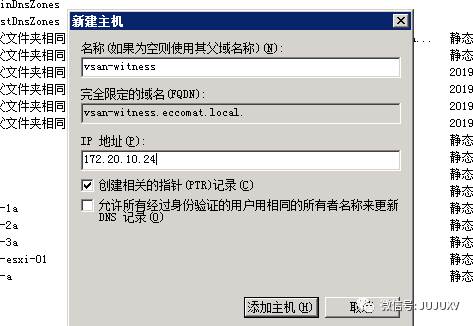

• 在DNS服务器上，添加该虚拟机的域名解析

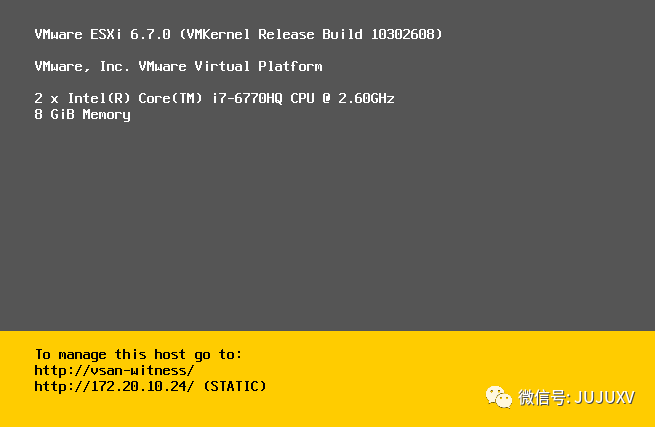

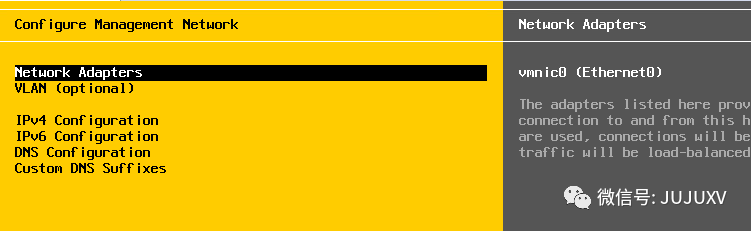

• 通过Console界面，配置该仲裁虚拟机的管理地址，包括IP、掩码、网关和DNS服务器等；所有的配置步骤，与普通ESXI服务器相同

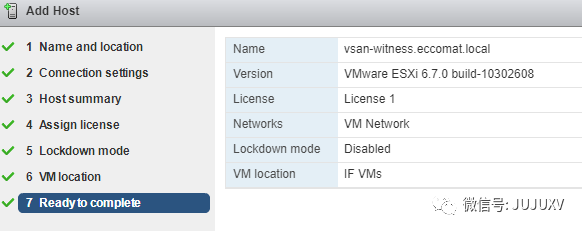

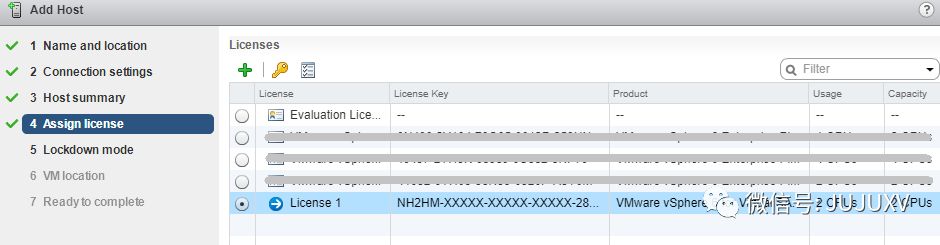

• 由于该虚拟机充当仲裁服务器的角色，因此管理员必须通过Web Client，将该服务器添加到VC的清单列表

  值得注意的是，仲裁虚拟机在完成安装后，默认已经导入了授权许可

• 完成添加操作后，管理员可以在VC清单列表中查看到该服务器，图标区别于普通的ESXI服务器和虚拟机

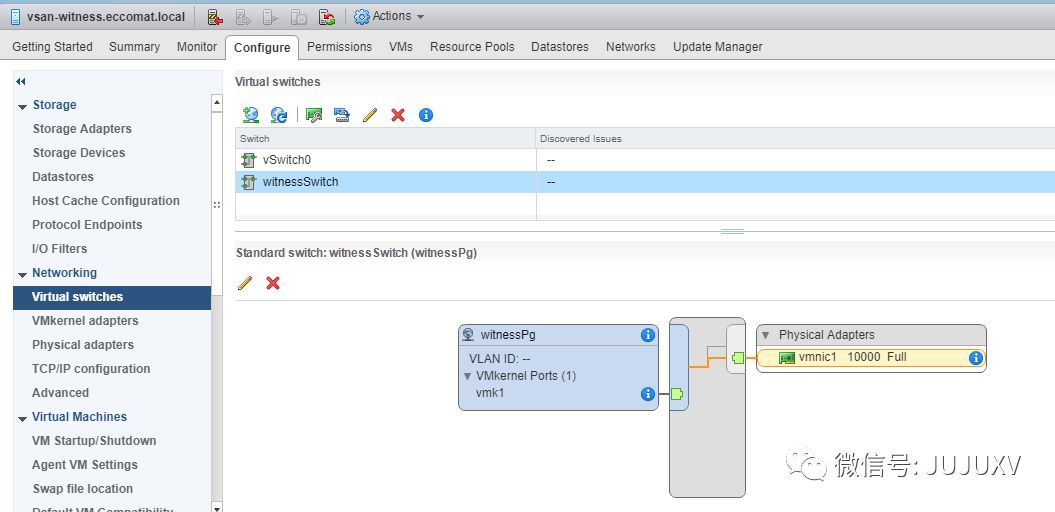

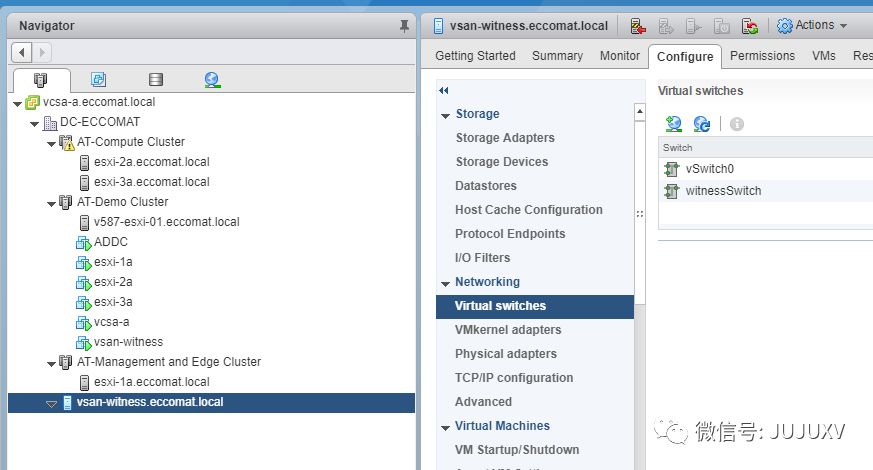

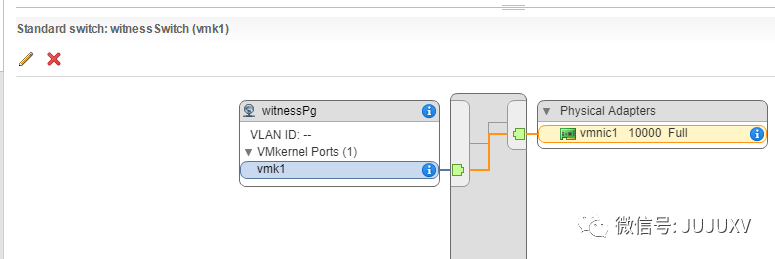

• 查看该仲裁服务器(虚拟机)的网络配置，可以看到他有2台标准虚拟交换机，其中witnessSwitch用来承载VSAN流量(仲裁)；在安装过程中，系统已经自动在该witnessSwitch上创建了1个vmkernal端口，命名为vmk1，但是并没有分配IP地址


• 选中该vmk1，点击铅笔图标，编辑该vmkernal端口设置

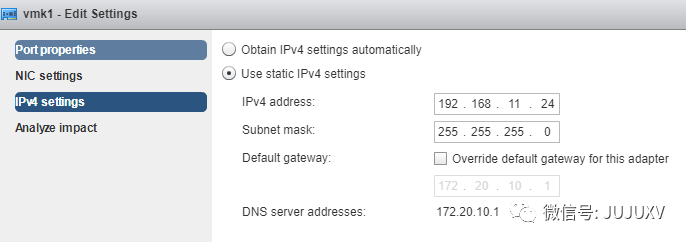

• 定义IP地址为192.168.11.24/24，与AT-Compute集群2台服务器的VSAN网络vmkernal相同网段

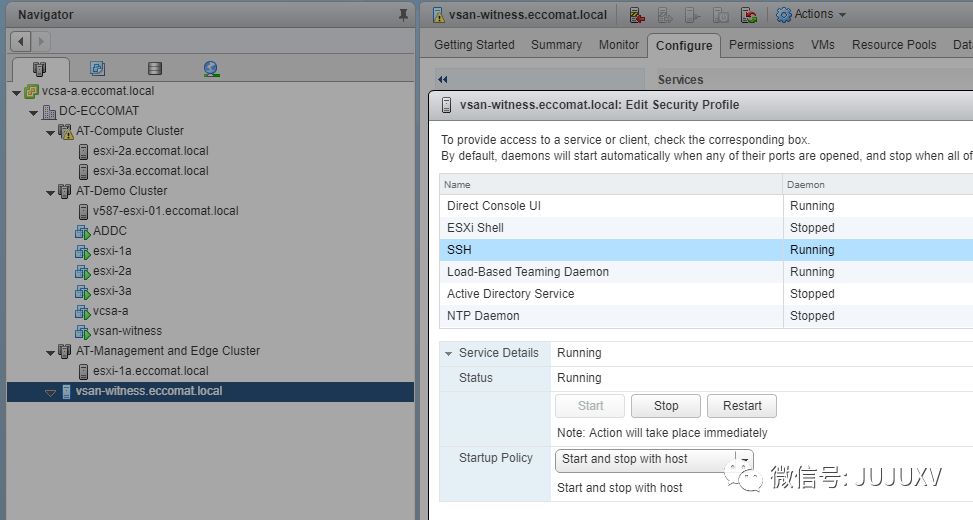

• 启动该仲裁虚拟机的SSH服务，通过SSH客户端访问该虚拟机的底层命令行


• 使用vmkping命令，检查仲裁虚拟机与VSAN双节点之间的网络连通性

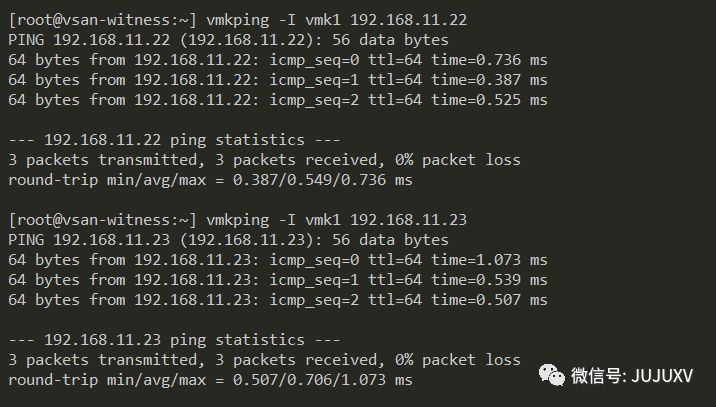

  # vmkping -I vmk1 192.168.11.22

  其中-I表示指定接口，vmk1表示使用承载VSAN流量的vmkernal1端口，192.168.11.22为esxi-2a的VSAN vmkernal地址

• 在确认网络可达后，我们就完成了VSAN仲裁虚拟机的安装与配置部署


主题：迷你SDDC环境搭建

任务18：双节点VSAN部署

阶段5：创建vsandatastore

我们在谈论VSAN的时候，都是说“VSAN集群”，可见VSAN是以VC的集群作为最小单位来部署的；接下来，我将演示如何创建双节点vsandatastore，配置流程与普通的vsan部署基本类似。

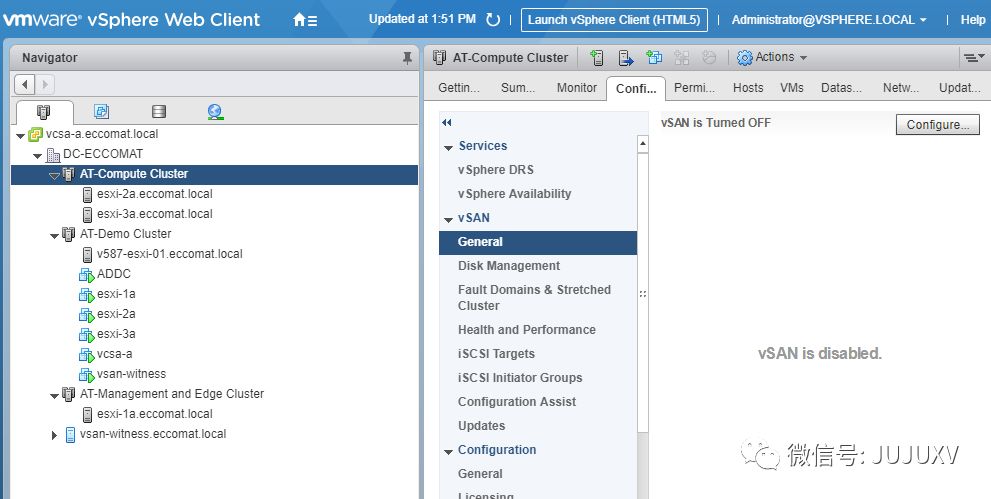

• 点击AT-Compute Cluster，在Configure-vSAN页面，可以看到默认情况下VSAN状态是关闭的；点击Configure，开始部署向导

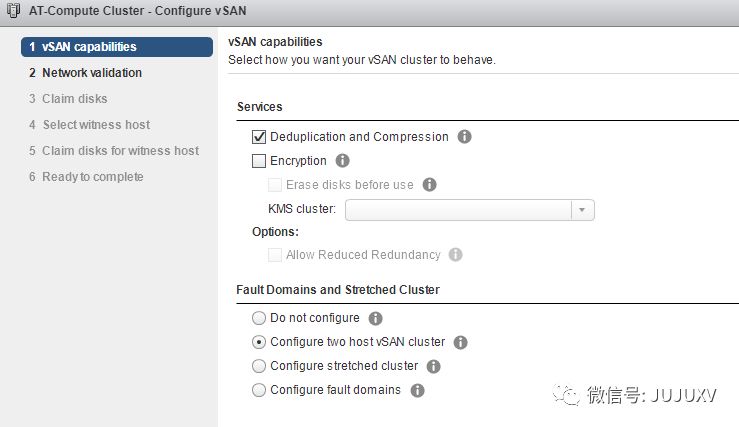

• 在故障域和延伸集群选项下，选择部署双节点VSAN，即“Configure two host vSAN cluster”

• 由于esxi-2a和esxi-3a的所有磁盘均为SSD，因此在全闪部署下，管理员可以选择是否开启加密和去重压缩选项；为了节约存储空间，我选择开启“Deduplication and Compression”，即开启去重和压缩

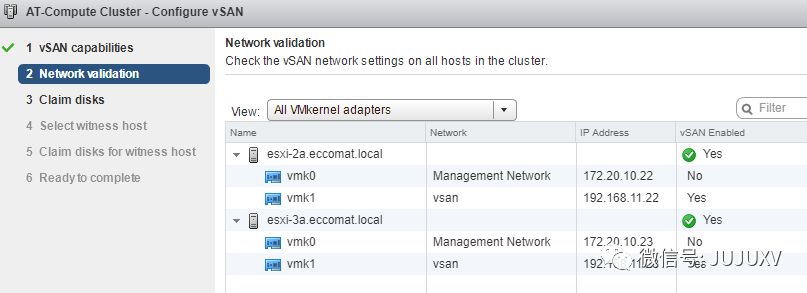

• 向导会自动检测集群包含的服务器中，勾选了vsan流量的vmkernal端口；可以看到esxi-2a和esxi-3a的vmk1，均为vsan流量端口，在它们的标签旁，管理员可以确认相应的vmkernal地址

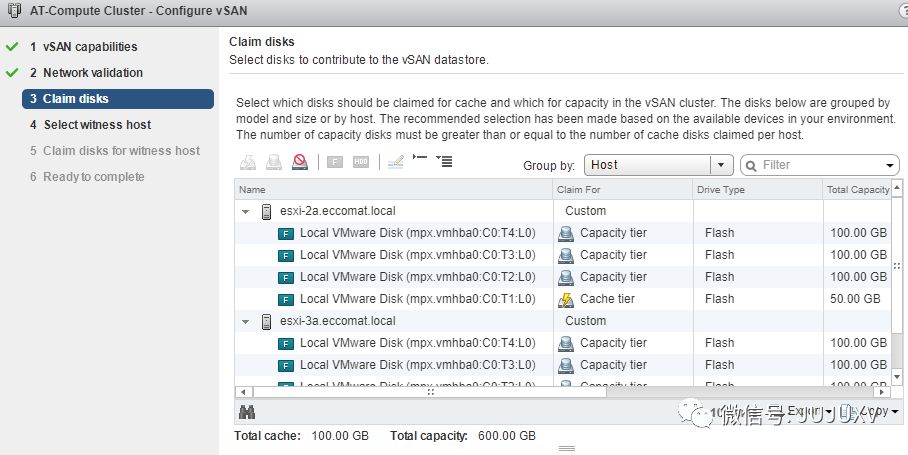

• 声明磁盘组；在我的环境中，50GB的硬盘作为缓存盘，3块100GB的硬盘作为容量盘，一个磁盘组有1+3块硬盘组成；

  注意，一般情况下，缓存空间/容量空间不小于10%；一台物理服务器最多不能超过5个磁盘组，每个磁盘组最多1+7，即最多7块磁盘作为容量层

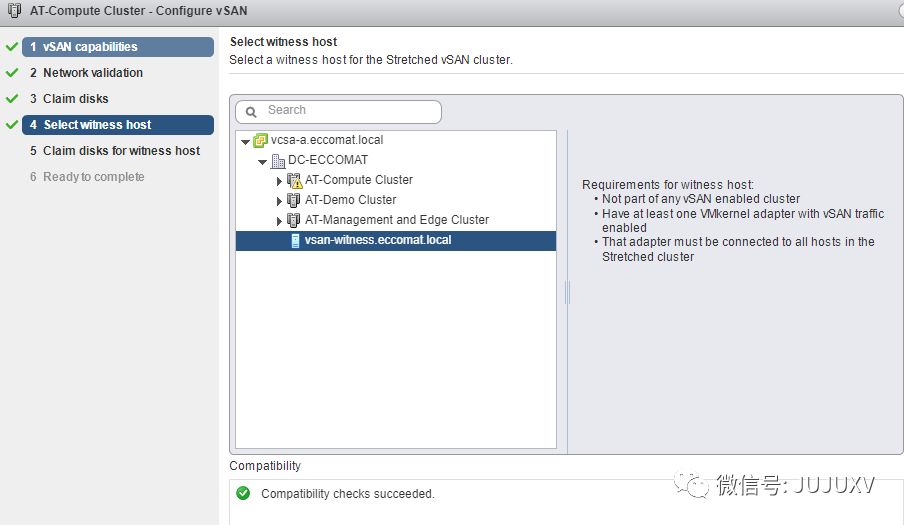

• 选择仲裁虚拟机，即vsan-witness.eccomat.local

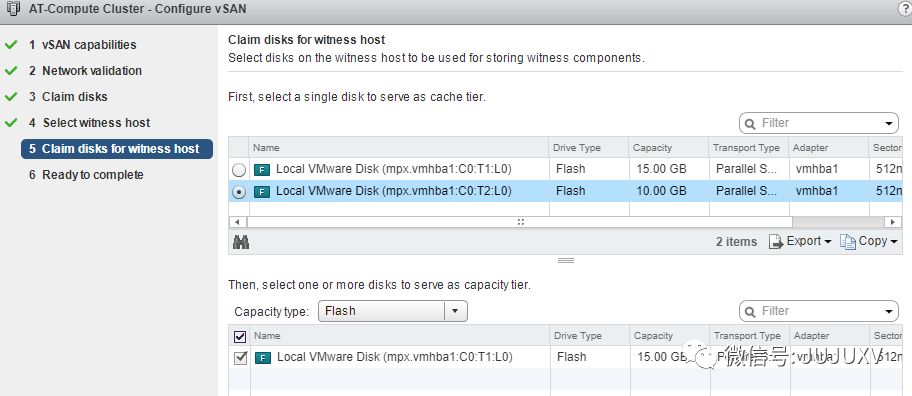

• 声明10GB的硬盘为缓存盘，15GB的硬盘为容量盘，2块盘组成一个磁盘组，作为仲裁使用

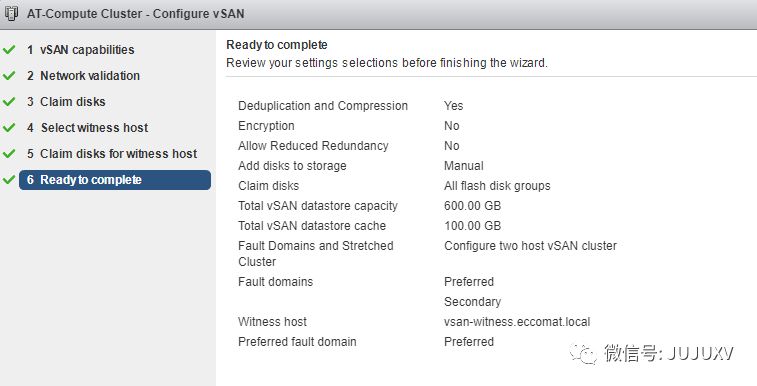

• 确认各项设置无误后，完成双节点VSAN创建向导，开始部署

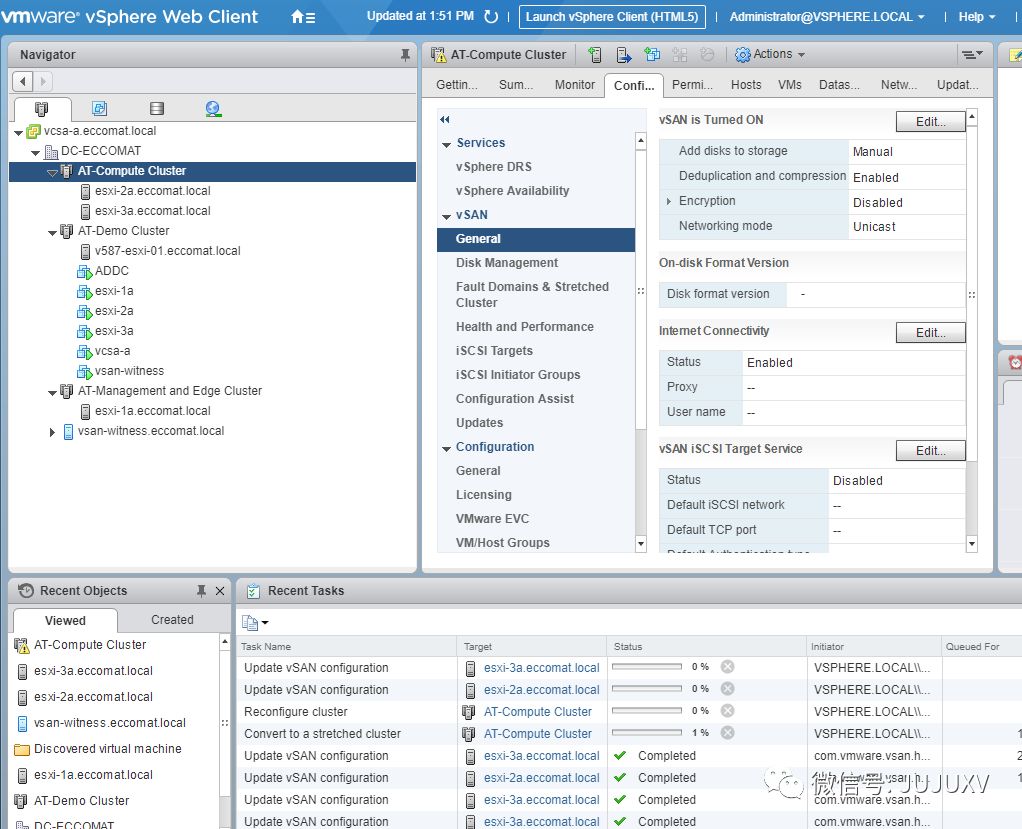

• 在VC的Web Client，可以看到一系列双节点VSAN创建相关的任务

• 在vSAN-Disk management页面，管理员可以实现对磁盘组的管理

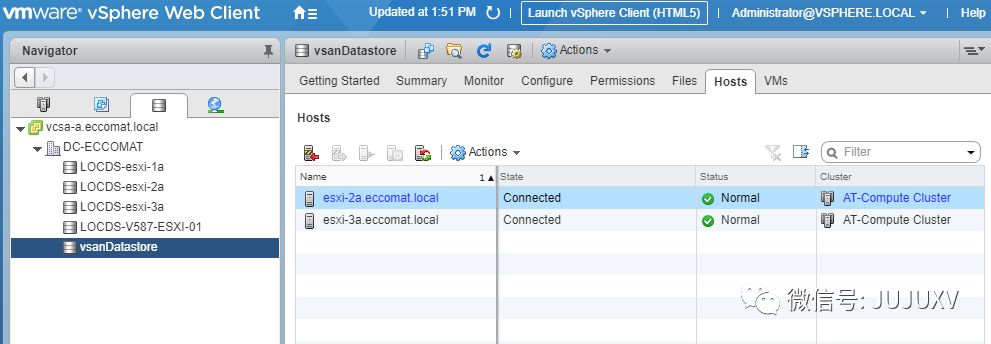

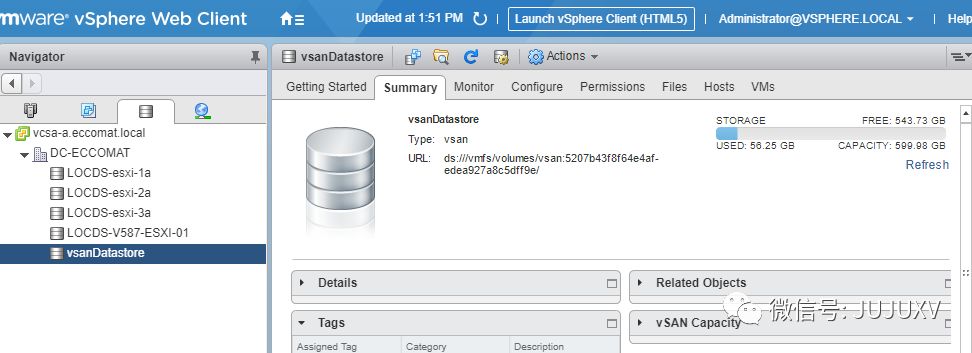

• 等待数分钟后，在VC的数据存储清单列表中，可以看到vsandatastore已经被创建，并且挂载给esxi-2a和esxi-3a两台服务器(底层是通过iSCSI协议挂载)


至此，我们已经完成双节点VSAN的部署。在后续的演示中，vsandatastore将作为AT-Compute集群虚拟机的数据存储使用。

经过一系列的演示，我向各位演示了VSAN解决方案的另一个显著优势：所有的VSAN管理操作均通过VC的Web Client实现，即一站式管理；避免出现像管理员在使用传统存储时一样，由于不同厂商的限制，无法做到统一管理的尴尬；熟悉VMware VC的管理员，可以非常容易地学习使用和管理VSAN。

现在，迷你SDDC环境已经具备计算和存储两个大的板块
