目录

PE和CE之间运行OSPF路由协议

PE和CE之间的区域配置

OSPF的Dmian ID（还原属性）

OSPF的Sham Link属性

OSPF的DN置位与VPN Router Tag

PE和CE之间运行BGP路由协议

AS号替换功能

BGP的SoO属性

---

PE和CE之间可以不同部署不同的路由协议，部署不同的路由协议会存在不同的问题

PE和CE之间运行OSPF路由协议

在PE上将OSPF实例路由引入到MP-BGP；并将MP-BGP的Vpnv4路由引入到OSPF实例

PE和CE之间的区域配置

当PE和CE之间运行OSPF协议时，我们认为MPLS骨干网络为OSPF超级骨干区域（也就是area 0）；此时我们在PE和CE之间运行的OSPF区域时就需要注意CE站点内的OSPF区域、CE与PE的OSPF区域、PE之间OSPF区域 这三个区域之间的关系

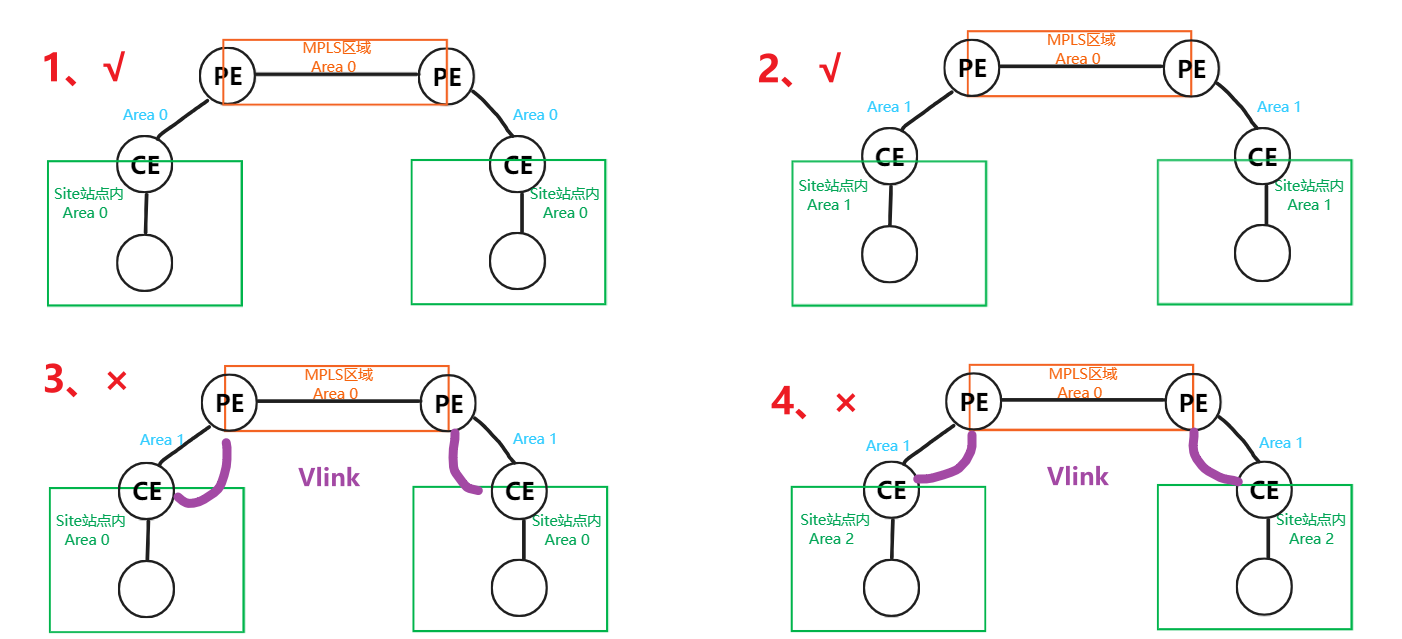

在设计时，我们需要保证OSPF的骨干区域连续，非骨干区域都与骨干区域想连接；总共有以下几种设计方案

1、MPLS骨干网为area0，PE和CE之间为area0，CE站点内为area0；此时area0连续，没有问题

2、MPLS骨干网为area0，PE和CE之间为area1（非area0），CE站点内为area1（非area 0）；此时也不存在问题

3、MPLS骨干网为area0，PE和CE之间为area1（非area0），CE站点内为area0；此时area0不连续，需要通过在CE和PE之间配置虚连接Virtual-Link实现area0连续

4、MPLS骨干网为area0，PE和CE之间为area1（非area0），CE站点内为area2（非area 0）；此时非骨干区域2没有与骨干区域相连，需要通过在CE和PE之间配置虚连接Virtual-Link实现

PE通过在BGP中扩展了三个公认必遵属性来标识OSPF协议

Domain ID： 用来标识始发PE路由器对应VPN 实例的OSPF进程ID

Route Type：用来标识始发的OSPF路由的Area和LSA类型

Router ID：   用来标识始发PE路由器对应VPN 实例的OSPF Router ID

OSPF的Dmian ID（还原属性）

应用场景

当两边的PE和CE之间都运行OSPF协议时，此属性才会体现出其作用（默认此属性开启，会携带）

基本概念

在PE上将实例OSPF路由引入到BGP时，PE会为该BGP路由增加Domain ID属性，此属性作为BGP的扩展属性传播（缺省情况下Domain ID为0）

具体作用

当对端PE收到BGP路由后，根据报文携带的Doamin ID与Route Type（即LSA类型）属性，会将不同类型的Ospf Lsa类型发布到Vpn实例的OSPF进程中

通过Domain ID，可以更方便的进行LSA属性的过滤，也可以通过Doamin ID值针对不同站点的路由做优先计算（3类优于5类）

举例：

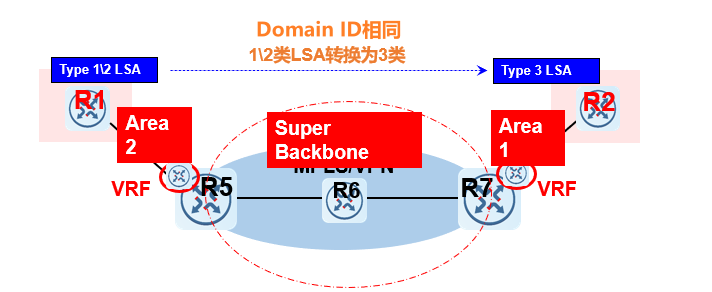

当某网段在本端PE实例OSPF LSDB中为1/2/3类LSA时，将此OSPF实例路由引入到BGP中并传递给对端PE（在BGP中携带本端的Domain ID）

对端收到后将BGP路由引入到OSPF实例中，此时比较引入路由携带的Domain ID和本地Domain是否相同；如果Doamin ID相同，则本地生成关于此网段的3类LSA，如果Domain ID不同，则生成关于此网段的5类LSA

具体实例

此时PE1优先计算去往CE2的路由，再计算去往CE3的路由

配置命令

华为设备配置

在OSPF视图下更改Doamin ID（缺省为0）

domain-id 1   更改Domain ID为1

OSPF的Sham Link属性

应用场景

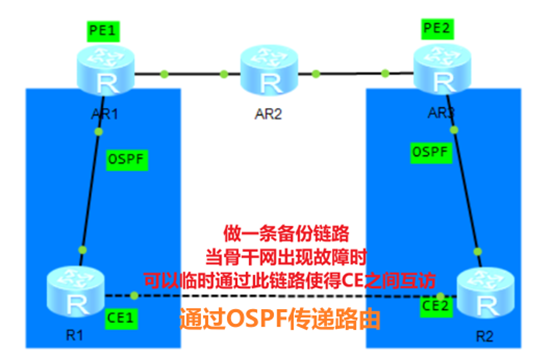

当两边的PE和CE之间都运行OSPF协议，并且在两端的CE之间做了一条备份(后门)链路时，此链路通过OSPF传递路由时，需要配置此属性（默认此属性不开启，不携带）

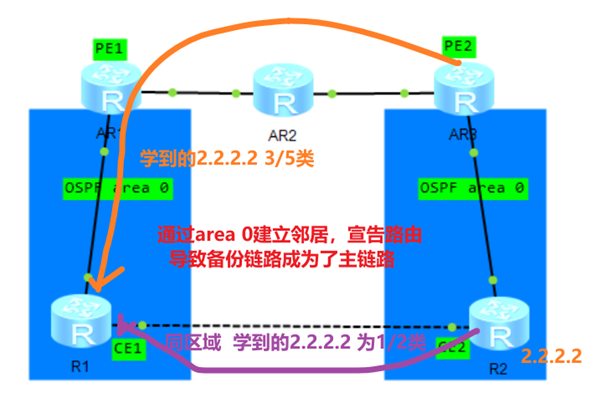

当CE1和CE2使用OSPF路由协议传递路由信息时，如果不使用此属性存在的问题

当CE1和CE2通过区域0建立OSPF，宣告路由时，从CE1/CE2学到的路由类型为1/2类LSA，优于从PE1/PE2学到的3/5类LSA

这就导致站点之间的数据传输一直选择后门链路，与用户期望不符

Sham Link如何解决以上问题

在两台PE之间建立一条虚拟的区域内链路（伪连接），当LSA在此链路中泛洪时，LSA的类型不会改变（即不会因为Domain ID将其转换为3类/5类LSA）

此时从备用链路和从骨干网学习到的路由类型都类似，开始比路径开销（此时通过修改开销来实现选路）

这时只需要把备用链路的开销调大，就可以保证在骨干链路没有出现故障前，数据都走骨干链路

配置Sham-link需要满足的三个条件

1. 建立虚拟的区域内链路的地址必须是32位的Loopback地址

2. Loopback地址必须绑定到Vpn实例，并在BGP VPN实例下宣告

3. 该Loopback地址只能被宣告进所绑定的Bgp Vpn实例下，不能被其它宣告

让两端有去往源目IP的路由（私网互通）

配置命令（PE1和PE2都配置）

华为设备配置

配置32位环回口地址并绑定VPN实例

interface loopback 1

 ip binding vpn-instance [name]

 iP address 1.1.1.1 32

在BGP的VPN实例视图下宣告

network 1.1.1.1 32

OSPF区域视图下配置Sham-link的源目地址

sham-link  [source-ip-address]  [destration-ip-address]

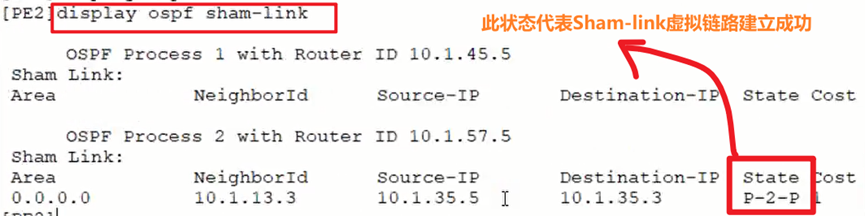

注意事项

Sham-link建立的链路，其会参与SPF的计算，不过LSA不会周期性的泛洪

OSPF的DN置位与VPN Router Tag

通过DN位防止Type3路由环路，通过VPN Router Tag来防止Type5/7路由环路

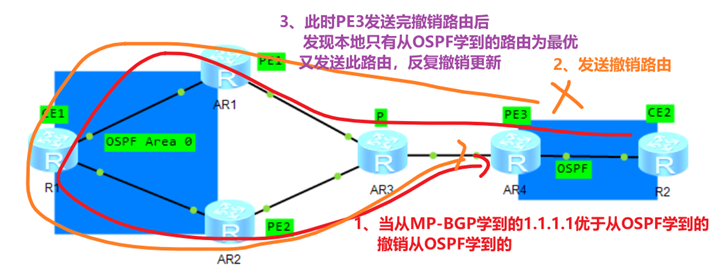

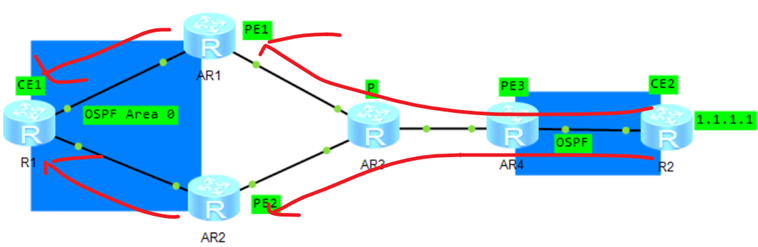

假如没有DN置位，Type3路由环路场景

从PE1的角度来看

CE2将1.1.1.1路由以OSPF邻居关系发给PE3，PE3以MP-BGP邻居发给PE1和PE2

PE1将1.1.1.1路由引入到OSPF实例，发给CE1，CE1把1.1.1.1路由发送给PE2

PE2此时从CE1（OSPF）学到1.1.1.1，也从PE3（MP-BGP）学到1.1.1.1，PE2选择OSPF路由，PE2将此OSPF路由再发送给PE3

PE3此时从PE2（MP-BGP）学到1.1.1.1，从CE2（OSPF）学到1.1.1.1 ,会有两种情况

PE3撤销从PE2上学习到的1.1.1.1这条路由，路由环路产生

当PE3上的MP-BGP路由优先级高于OSPF，形成路由震荡

DN位是如何防止Type3路由环路的

DN比特位于LSA3/5/7中的Option字段中，用于表明路由是由PE向CE方向传递的

当一条路由是由PE发布给CE的，就会将此DN比特置位（由实例发出来的OSPF路由会DN置位，当实例OSPF收到此DN置位的路由后，不会再进行计算）

当同一用户站点的其它PE在收到带有DN置位的LSA3时，不会进行SPF路由计算；防止了路由环路和路由震荡

DN置位补充
实例ospf会检查dn位，如果此路由dn置位 在此实例ospf下不对此路由进行计算
非实例ospf不检查db置位，即使dn置位了，在非实例ospf也会计算此路由

dn是否置位于domain id无关，doamin id只是用来判断还原成3类LSA还是5/7类LSA

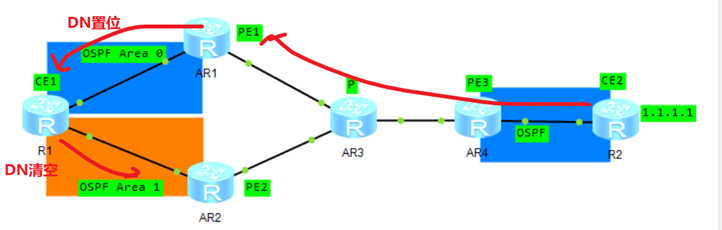

为什么要使用VPN Router Tag（VPN路由标记）来防止Type5/7路由环路

3类LSA跨区域的时候，DN位会清空，对于多区域场景，DN置位无法防环，此时通过VPN Router Tag来防止环路

VPN Router Tag如何防止Type5/7路由环路

PE-CE运行OSPF协议时，PE上对应VPN实例的OSPF默认都有个路由标记，称为VPN路由标记

在PE上将VPN路由引入到OSPF实例中并转为5/7类LSA时，该LSA消息会附带VPN路由标记

当其它PE发现LSA的VPN路由标记与自己的一样，就会忽略此条LSA，避免环路

可以自己手工在PE1、PE2上设置Route Tag；默认为该路由器BGP的AS号

配置命令

华为设备配置

OSPF视图下，配置禁止DN置位（缺省开启了DN置位功能）

dn-bit-set  disable  summary/ase/nssa

在Hub-spoke场景下，需要禁止DN置位

OSPF视图下，配置VPN路由标记（缺省VPN路由标记是根据BGP的AS号计算的），没有配置BGP，默认值为1

Route-tag [value]

---

PE和CE之间运行BGP路由协议

PE和CE之间建立EBGP邻居，无需做路由引入的操作（PE的BGP在实例视图下配置）

AS号替换功能

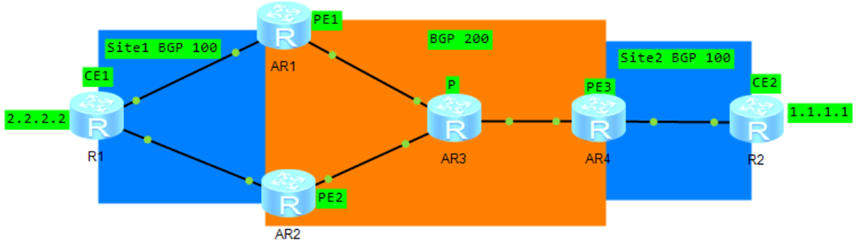

Site1和Site 2属于同个公司，AS号相同

为什么使用AS替换功能

CE2通过EBGP邻居将1.1.1.1路由发往PE3，发出时打上AS号【100】

PE3将路由传递给PE1，PE1收到后将路由传递给EBGP邻居CE1，打上AS号【200，100】

CE1看到这条路由中AS_Path包含自身的AS号，拒收此路由，导致总部和分部的路由无法实现传递，无法互访

通过使能BGP的AS号替换功能

华为设备配置

  peer  [CE1的IP]  substitute-as         PE1对EBGP对等体CE1发送路由时，将对端CE的AS号修改为自身的AS号（也可以通过路由策略来实现AS号替换）；此时CE1收到的AS_Parh为【200，200】，此时CE1就可以接收Stie2的路由，实现互访

  peer 邻居地址 allow-as-loop 2        允许CE接收带有自己AS号的路由，允许重复2次的路由

锐捷设备配置

 neighbor [CE的IP] as-override         PE将使用自己的AS号替换CE的AS号

 neighbor [CE的IP] allowas-in           允许CE接收带有自己AS号的路由，默认允许重复3次

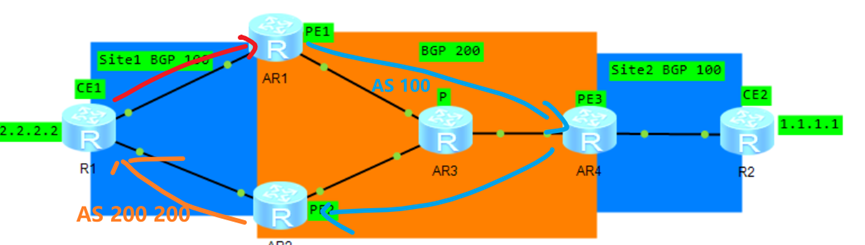

缺点

当Site1站点本地的路由进行传递时，会由于AS替换功能导致环路

CE1将本地2.2.2.2的路由传递给PE1

PE1将给路由发送给PE3，AS号为【100】

PE3将路由发送给PE2，AS号为【100】

PE2将路由发送给CE1时，AS号应为【200，100】，但是由于配置了AS替换，AS号变为【200，200】，CE1接收到PE2发送的路由，造成环路

BGP的SoO属性

此时通过SoO属性防环（可以防止AS替换场景下产生的环路）、防止次优路径，方式路由回馈

基本概念

SoO起源站点，用于标识路由的发源站点，是一种BGP的扩展团体属性

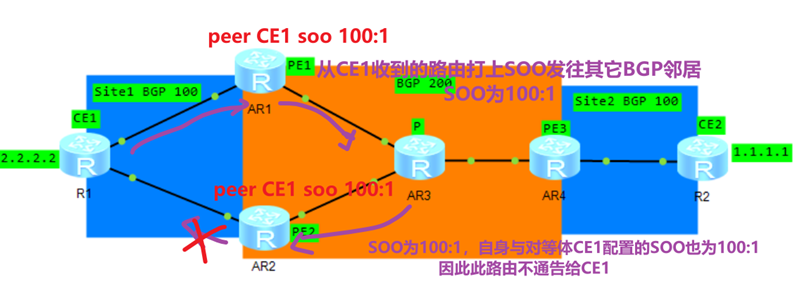

当针对某对等体配置了SoO值时

在接受到对等体发来的BGP路由时，会携带上配置的SoO值并传递给其它BGP邻居

在其它对等体收到此BGP路由，并且准备通告该BGP路由时，会检查路由中的SoO属性是否与自己配置的SoO值相同

若相同则不通告给其它邻居，避免引起环路

如果没有配置SoO值

CE1将2.2.2.2的路由只发给CE1（AS为100）

PE1将此2.2.2.2路由发送给BGP邻居PE2（AS为100）

PE2此时在向BGP邻居CE1发送2.2.2.2的路由时，如果做了AS替换，则会将AS100替换为AS200，发往CE1

此时CE1将收到AR2发来的路由（AS号为200 200），此时BGP路由回馈，可能造成环路

就可以通过SoO值来避免路由回馈，避免路由环路（也可以通过路由策略打标签实现，类似双点双向，不过有点麻烦）

配置命令

华为设备配置

BGP的VPN实例视图下配置SoO

peer  [ip-address]  soo  [SoO值]  针对对等体配置SoO值
