1、IMM基本介绍

IMM,全称是Intel Mobile Module是IBM服务器上的集成管理模块,该模块是独立于服务器系统,可以通过一个单独的IP地址,使用Web和虚拟端口方式直接启动、停止和管理远程服务器,即使主板、处理器或者内存故障导致主机无法启动,也依然可以远程管理服务器,可以远程直接操作启动画面和服务器工作界面。

2、IP地址配置

2.1 通过Web方式修改IP地址

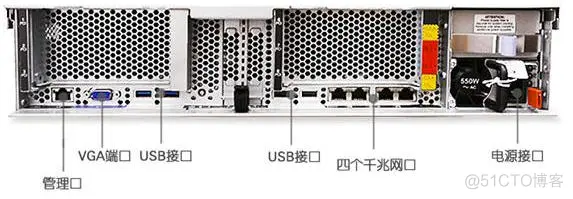

IBM服务器在主机后部有一个专用的管理端口,如图1所示。IMM管理端口默认配置的IP地址是:192.168.70.125,通过Web方式进行IMM的IP地址修改,其过程如下所示。

system x3850 x6 管理口登录 x3850m2管理口ip_服务器

(1)环境准备

设备准备:一台带有GUI界面且可手动配置网络的Windows操作系统的台式机或者笔记本电脑,并配置IP地址可为192.168.70.200,子网掩码为255.255.255.0;

软件准备:安装浏览器软件(如IE浏览器、Google浏览器等);

其他准备:准备一根网络连接线。

(2)进入Web界面

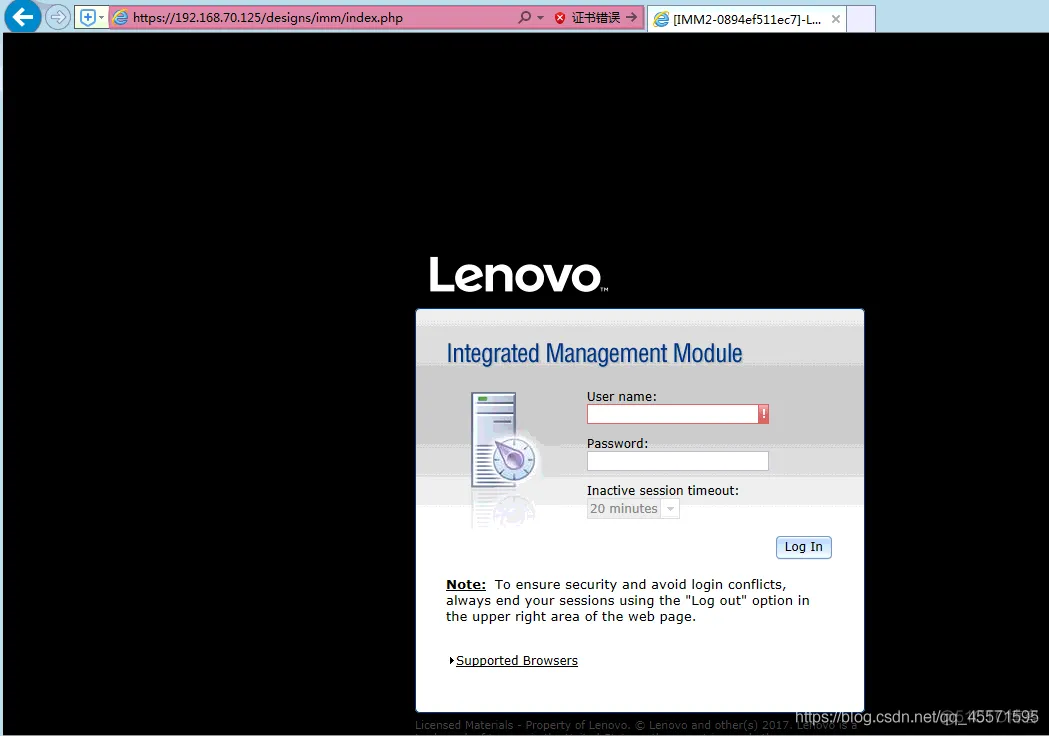

在准备的笔记本中,通过浏览器输入“https://192.168.70.125”,点击【Enter】按钮进入用户登录界面,系统初始账号为:USERID,初始密码为:PASSW0RD,如图2所示。

system x3850 x6 管理口登录 x3850m2管理口ip_服务器_02

注:密码中“0”为数字0。

(3)修改IP地址

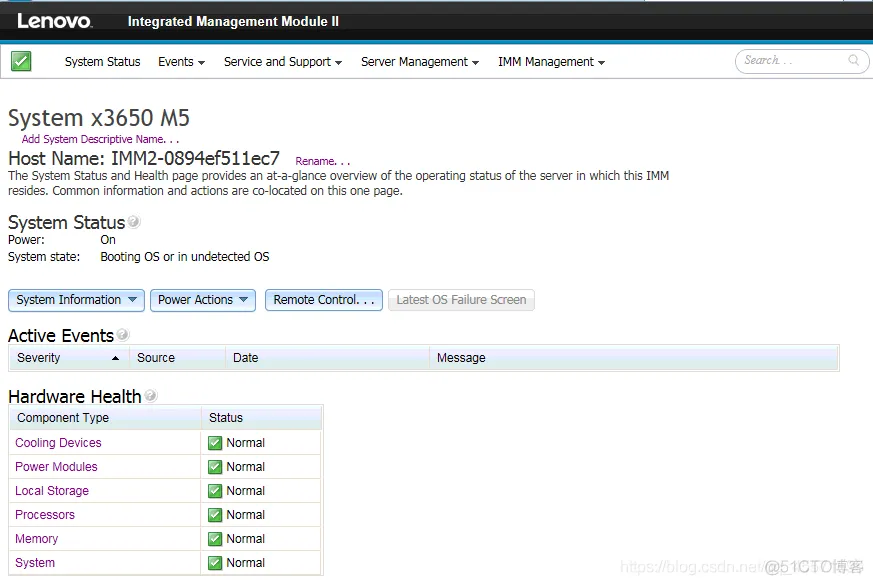

输入初始的账号权限后,可查看设备的型号以及相关硬件的健康状态,如图3所示。

system x3850 x6 管理口登录 x3850m2管理口ip_服务器_03

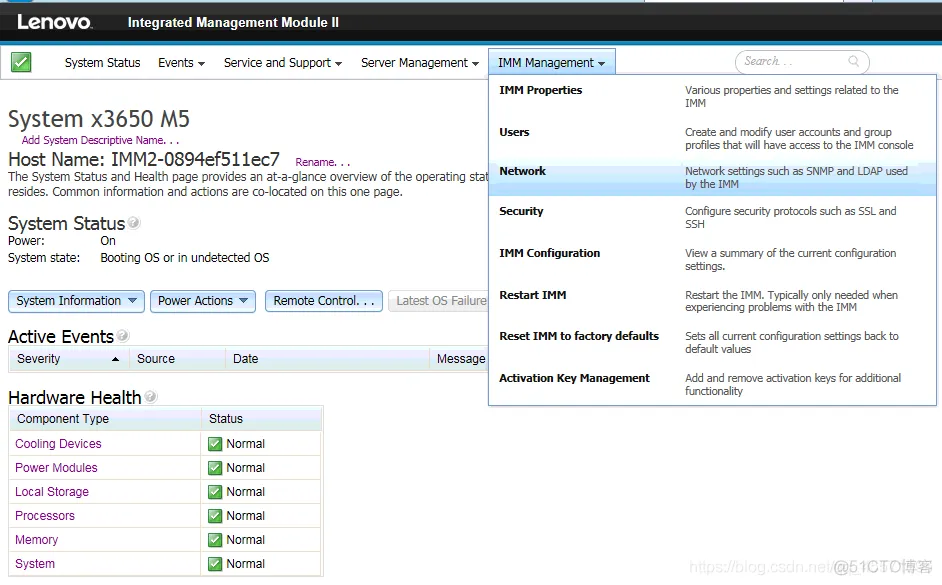

点击导航中【IMM Management】按钮,选择【Network】操作,进入IMM网络配置界面,如图4所示。

system x3850 x6 管理口登录 x3850m2管理口ip_服务器_04

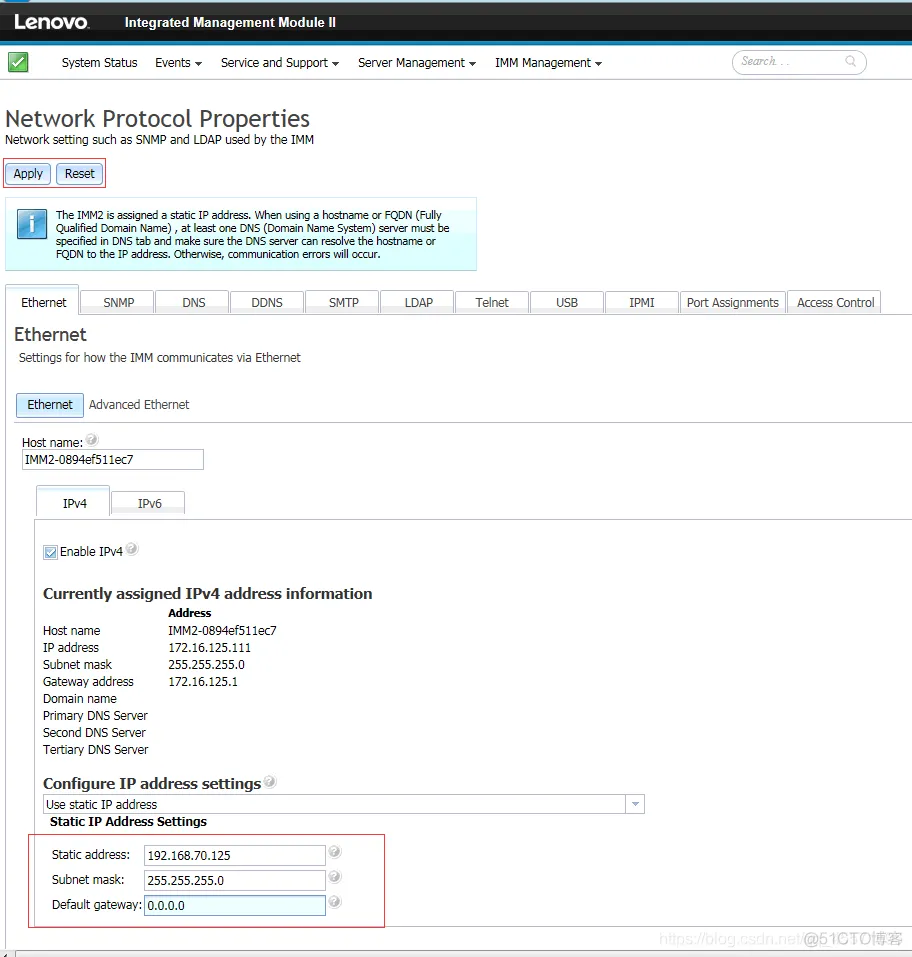

可根据本地的网络结构,选择是否配置“静态IP地址”或者“DHCP自动获取”。本次实验中设置为静态地址,所以需输入Static address(静态地址)、Subnet mask(子网掩码)、Default gateway(默认网关)。

地址配置完成后,点击【Apply】按钮进行应用配置,应用配置后,可等待系统配置以及页面自动刷新,自动刷新后说明IP地址已经配置完成,可进行网络测试。

system x3850 x6 管理口登录 x3850m2管理口ip_服务器_05

2.2 系统启动过程中修改IP地址



(1)进入系统配置

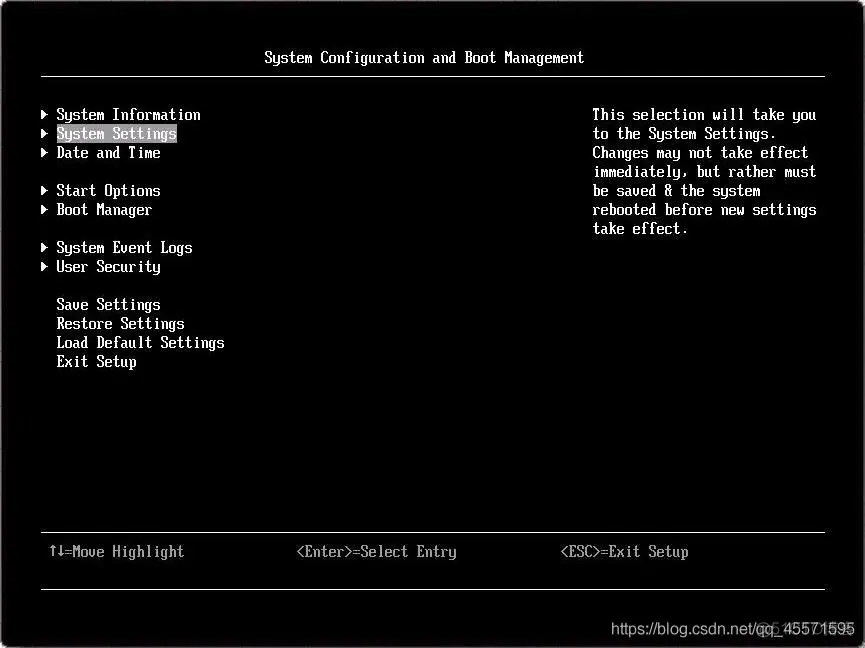

在系统启动过程中,点击【F1】按钮进入UEFI设置界面,如图5所示。

system x3850 x6 管理口登录 x3850m2管理口ip_Server_06

(2)配置IP地址

通过UEFI界面配置服务器的IMM的IP地址过程如下所示。

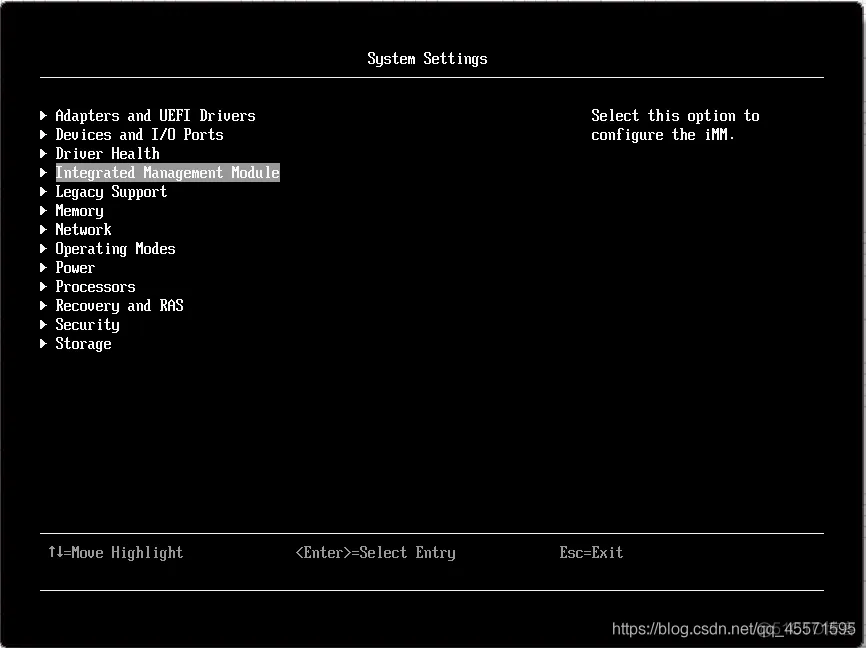

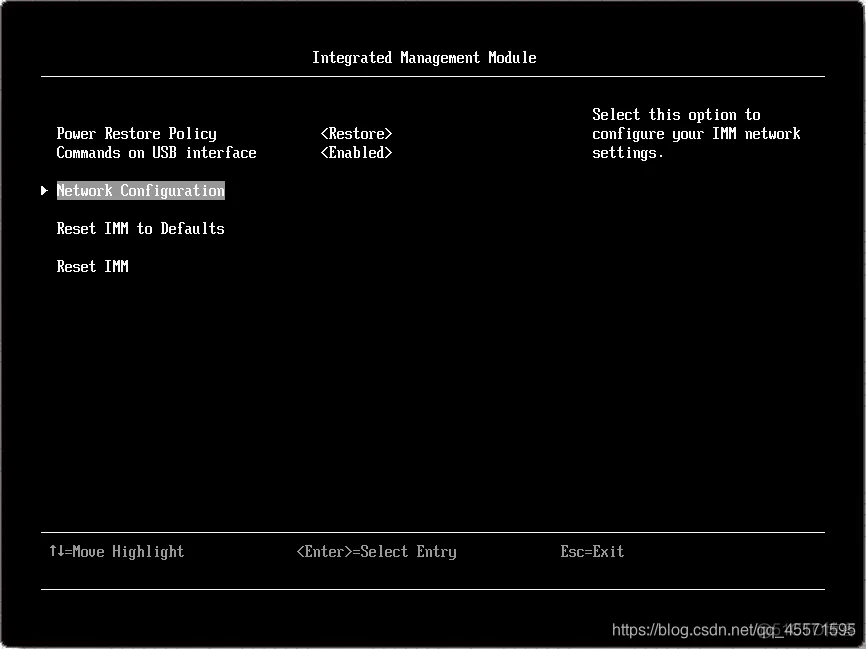

①在UEFI界面中选择【System Setting】选项,点击【Enter】按钮,选择【Integrated Management Module】选项,进入服务器IMM配置管理界面,如图6所示。

system x3850 x6 管理口登录 x3850m2管理口ip_服务器_07

②选择【Network Configuration】选项,点击【Enter】按钮,进入IMM的网络配置界面,如图7所示。

system x3850 x6 管理口登录 x3850m2管理口ip_IP_08

③DHCP Control,根据服务器网络结构选择IP地址方式:“Static IP”(静态地址)或“DHCP”(自动获取)。

④如果选择静态地址配置,需要设置“IP Address”(IP地址)、“Subnet Mask”(子网掩码)、“Default Gateway”(默认网关)。

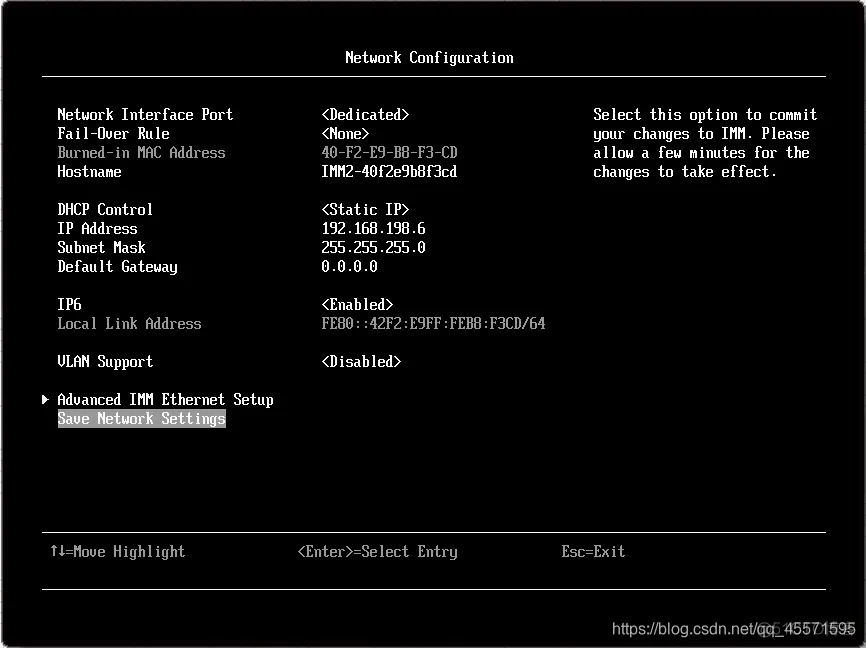

⑤网络配置完成后,点击【Save Configuration】进行保存配置,如图8所示。

system x3850 x6 管理口登录 x3850m2管理口ip_Server_09

⑥保存配置完成后,重启服务器即可。

3、IMM基本操作

3.1 日志查看

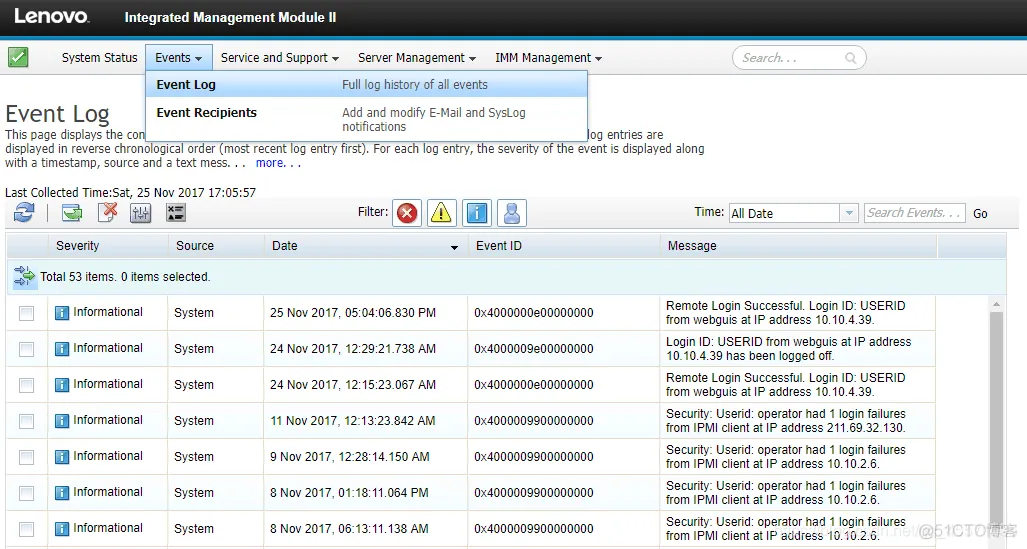

在通过浏览器登录IMM的管理界面,在界面中选择【Events】选项,点击【Event Log】查看服务器硬件事件日志信息,如服务器上某个电源、风扇发生故障,可直接通过日志信息查看具体描述信息,如图9所示。

system x3850 x6 管理口登录 x3850m2管理口ip_Server_10

 3.2 电源管理

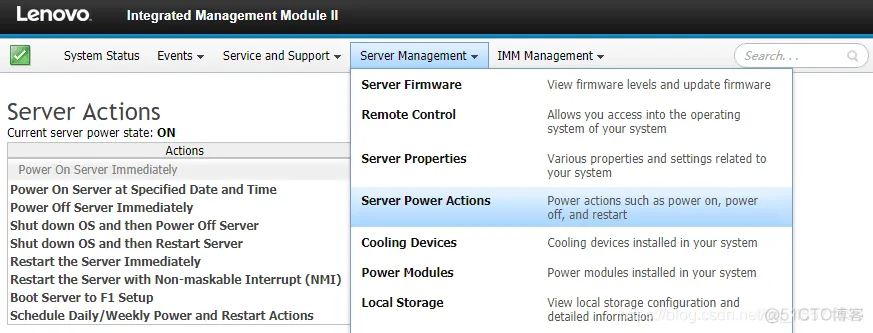

可通过IMM对服务器电源状态进行管理,选择【Server Management】选项后,点击【Server Power Actions】进入服务器电源状态管理,如图10所示。

system x3850 x6 管理口登录 x3850m2管理口ip_IP_11
