imm使用手册

操作步骤:

内容导航

一、登陆IMM远程管理界面

1. 设置固定的IMM远程管理口IP地址登陆

2. 临时登陆

3. 在Windows操作系统中,通过带内接口登陆

二、IMM远程管理界面简介

三、IMM常用操作说明

1. 查看、导出日志及熄灭日志检查指示灯

2. 微码刷新

3. 远程终端

一、登陆IMM远程管理界面

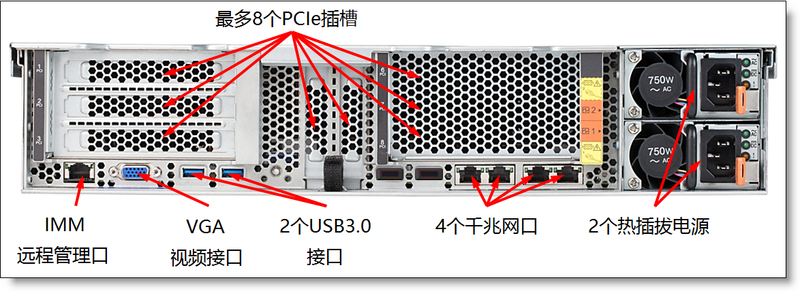

找到服务器背面的IMM远程管理口,一般会标记为”IMM”或者有一个扳手型的标志,参考《认识您的System X服务器》(知识库编号:154325)。

在System x3650 M5等主流型服务器上有单独的IMM远程管理口。


在System x3250 M5等低端型服务器上IMM远程管理口与普通网口复用。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201175742939.jpg

IMM远程管理的默认登陆用户名及密码为:

用户名:USERID

密码:PASSW0RD(数字0)

1. 设置固定的IMM远程管理口IP地址登陆

开机看到Lenovo System x Logo时按F1键进入BIOS界面,进入System Settings。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180009285.jpg

再进入Integrated Management Module。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180042533.png

进入Network Configuration设置IMM远程管理口的IP地址。

注:如果IMM无法登陆或者发生问题需要恢复,可以选择”Reset IMM to Defaults”恢复IMM默认设置(包括IP地址及用户),或者选择”Reset IMM”重启IMM功能。在BIOS中恢复或重启IMM可能会出现数分钟操作无响应的情况,风扇也会全速转动。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180106480.png

对于有独立IMM远程管理口的System x机型,第一项”Network Interface Port”为"Dedicated";对于共享网口的机型,该项为"Shared",一般不需要做改动。

修改”DHCP Control”为"Static IP",手动设置IP地址、子网掩码及网关。

设置完成后,在Save Network Settings上面按回车,保存网络设置。可能会有二十秒左右无反应,然后设置即生效。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180246741.png

网线连接IMM远程管理口及本地交换机、路由器,然后即可在本地PC机的浏览器(推荐使用IE浏览器及FireFox浏览器)中输入上面设置的IP地址,访问IMM管理页面。

2. 临时登陆

当未对IMM Network Configuration进行设置时,IMM远程管理口有默认IP地址,即192.168.70.125。如果只有临时需要登陆IMM,可采用本方法。

使用一条网线连接服务器的IMM远程管理口及笔记本电脑的网口(网口具备自动翻转功能,一般不需要用交叉线),并设置笔记本电脑有线网卡的IPv4地址。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180348527.png

设置为“使用下面的IP地址”;

设置IP地址为192.168.70.xx网段,如图所示的“192.168.70.201”;

并设置子网掩码为“255.255.255.0”;

其余项目可以留空。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180418953.png

网卡设置更改生效后,打开浏览器(推荐使用IE浏览器或者FireFox浏览器),在地址栏中输入192.168.70.125,即可进入IMM登陆页面。

3. 在Windows操作系统中,通过带内接口登陆

当安装好所有驱动后,在网络适配器中会有一个”IBM USB远程NDIS网络设备”,并在网络适配器中有一个网络设备,状态默认是禁用。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180455231.jpg

启动该网卡,有一个默认的IP地址169.254.95.120,不用修改,直接打开浏览器输入169.254.95.118,即可登陆IMM管理页面。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180518970.jpg

注意:带内接口可能工作异常,无法使用,表现为在设备管理器的通用串行总线控制器分类中有一个”Unknown Device”设备,需要重启服务器才可恢复正常。

如不需要使用带内接口,可以禁用该功能,详见《解决System x服务器安装Windows Server操作系统后出现未知USB设备问题》(知识库编号:154522)。禁用带内接口不影响前述方法1和方法2的登陆及IMM管理功能。

二、IMM管理界面简介

进入IMM登陆界面后,输入用户名密码,并点击Log in登陆。

默认用户名:USERID

默认密码:PASSW0RD(数字0)

注意:登陆IMM前需要启用必要的浏览器功能。如果功能被禁用,会有提示要求开启,否则无法登陆,或者功能有异常。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180817494.png

登陆后的页面即菜单栏上的System Status页面,会显示服务器的型号、工作状态及各主要部件的健康状况。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180829467.png

点击System Information按钮可以查看服务器基本信息,如服务器型号,主机编号(MTM-S/N),运行状态等。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180843192.png

点击Power Actions按钮可以进行远程开关机、重启等操作。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201180853302.png

点击Remote Control按钮会进入远程终端功能页面,详见下文“远程终端”一节

菜单栏的Events,即日志菜单。

Event Log,事件日志页面,可以浏览查看日志,详见下文“查看、导出日志及熄灭日志检查指示灯”一节。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201181848834.png

Event Recipients,事件发送页面,可以设置触发器,将指定日志发送到指定目的地,提供远程事件报警功能。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201181932711.png

菜单栏的Service and Support,即服务与支持,可以通过此菜单的功能生成一个诊断报告,用于服务器发生故障需要硬件维修时提供给售后部门。

菜单栏的Server Management,即服务器管理。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182327573.png

Server Firmware,微码更新页面,在此页面可以对IMM、UEFI及DSA微码进行更新,详见下文“微码刷新”一节。

Remote Control,远程终端页面,在此页面可以设置,详见下文“远程终端”一节。

Server Properties,服务器属性页面,在此页面可以自定义服务器的名称和位置信息,查看服务器内、外部指示灯状态、服务器硬件信息、温度及电压监控信息,还有硬件插拔记录。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182434476.png

Server Power Action,服务器电源操作页面,功能同System Status中的Power Action。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182457540.png

Cooling Devices,冷却系统页面,在此页面可以查看风扇状态及转速。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182508177.png

Power Modules,电源模块页面,在此页面可以查看已插入的电源模块信息。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182521428.png

Local Storage,本地存储页面,在此页面可以查看硬盘、阵列卡,以及Flash DIMM和嵌入式SD卡的信息,并可配置RAID。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182540179.png

Memory,内存页面,在此页面可以查看已安装的内存及内存容量。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182558778.png

Processor,处理器页面,在此页面可以查看已安装的CPU信息。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182607941.png

Adapters,适配器页面,在此页面可以查看已安装的PCI设备,及其微码版本。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182616890.png

Server Timeout,服务器超时设置页面,在此页面可以设置看门狗计时。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182628912.png

PXE Network Boot,PXE网络引导页面,在此页面可以设置服务器的PXE网络引导。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182643775.png

Latest Operating System Failure,系统崩溃截图页面,在此页面可以设置和查看上一次Windows Server系统蓝屏,需要配合Watchdog功能使用。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182653435.png

Power Management,电源管理页面,在此页面可以设置电源策略,如冗余策略和功耗上限等。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182708924.png

菜单栏的IMM Management,即IMM管理。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182719363.png

IMM Properties,IMM属性页面,在此页面可以设置IMM微码更新策略、日期和时间及串口设置。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182733929.png

Users,IMM账户设置页面,在此页面可以创建、管理IMM账户。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182746800.png

Network,IMM网络设置页面,在此页面可以修改IMM的IP地址,及配置SNMP、LDAP等网络设置。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182758317.png

Security,IMM安全功能页面,在此页面可以设置IMM安全功能,如SSL和SSH协议等。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182808676.png

IMM Configuration,管理IMM配置页面,在此页面可以保存、恢复IMM配置。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182822416.png

Reset IMM,重启IMM功能。

Reset IMM to factory defaults,恢复IMM出厂设置。

Activation Key Management,激活密钥管理页面,在此页面可以导入FoD密钥文件,以激活高级功能。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182907354.png

三、IMM常用操作说明

1. 查看、导出日志及熄灭日志检查指示灯

进入IMM事件日志界面,即可查看服务器日志。

图标从左到右分别是:刷新日志、导出日志、删除日志、选择列、日志检查指示灯;筛选:故障、警告、信息、审计;最右侧还可以指定只显示某一段时间的日志及搜索日志。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182935741.png

可以根据需要筛选特定日志,比如只查看故障日志,就只选中故障图标。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201182949903.png

要导出日志,点击导出日志图标,选择日志范围,按OK按钮,然后会有提示下载一个.elg文件,并指定保存位置即可。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183003593.png

当服务器发生错误时,前面板的黄色日志检查指示灯会点亮,表示需要查看日志排查错误。如在本例中,服务器前置USB3.0接口出现故障,所以报错。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183025220.png

进入事件日志界面后,可以看到界面中的日志检查指示灯也是黄色,然后按照之前提示的事件级别和时间找到错误信息。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183038876.png

要熄灭指示灯,先勾选报警日志条目左侧的复选框,再点击日志检查指示灯图标,此时会出现一个新窗口,按OK按钮即可。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183056548.png

此时日志检查指示灯已经熄灭,服务器前面板的日志检查指示灯也应熄灭。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183105991.png

2. 微码刷新

在IMM管理页面中可以刷新IMM、UEFI及DSA的微码,这里介绍刷新IMM及UEFI微码的操作。

建议在服务器关机状态下刷新微码。

注意:微码刷新操作具有一定风险,如非必要请勿任意刷新微码,刷新过程中请勿强行中止、关闭页面或者断电,否则可能造成刷新失败。

注意:大部分UEFI微码有要求IMM微码版本,故需先刷新IMM微码,再刷新UEFI微码。如果现有微码版本与升级微码版本差异太大,可能要求先刷新过渡版本,请注意.txt说明文档和.chg更新说明中的注意事项。

首先从联想官网下载微码包,详见《从联想官网获取System x服务器驱动及工具》(知识库编号:154444)。获取.uxz的微码文件或者.zip的压缩包。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183228218.png

在IMM Server Management菜单的Server Firmware页面中点击System Firmware标题下的”Update Firmware”按钮。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183248750.png

在Update Server Firmware窗口中点击”Select File ...”按钮,选择微码文件。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183300208.png

先选取IMM微码文件。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201184857949.png

确认要刷新的微码文件,点Next继续。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183321123.png

然后会上载并验证微码文件。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183404908.png

上载并验证完成,会提示将要刷新的版本及现有微码版本,点击Next继续。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183415136.png

此时会询问只刷新主或者备用微码还是一起刷新,默认只刷新主微码,点击Next继续。

安全起见,建议保持默认只刷新主微码,如果刷新失败还可以从备用微码恢复。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183432497.png

然后即开始刷新微码,需要数分钟时间,期间服务器风扇可能会全速转动。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183444344.png

刷新完成后会提示重启IMM以使微码生效,点击”Restart IMM”重启IMM。

注意:IMM重启一般不影响服务器正常业务。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183522844.png

提示确认重启IMM,重启完成后需要重新登陆IMM。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183531325.png

如果之前没有点击”Reset IMM”,在Server Firmware页面里也会有提示重启IMM。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183540177.png

IMM重启需要3-5分钟时间,期间服务器风扇可能会全速转动,重启完成后需要重新登陆IMM。

注意:建议刷新IMM微码后,先清除浏览器缓存再登陆,否则无法正常登入IMM。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183604953.png

重新登陆IMM后,在Server Firmware页面就可以看到IMM主微码已经更新。

默认情况下,主微码成功更新并正常使用15天后,会自动将备用微码更新。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183618673.png

接下来继续刷新UEFI微码,操作过程与刷新IMM微码类似。

注意:不能在服务器进入BIOS界面时刷新UEFI微码,可以关机或者在操作系统环境下刷新。

选择UEFI微码,点击Next继续。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183646566.png

上载微码,也会提示将要刷新的版本及现有微码版本,点击Next继续。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183820614.png

UEFI微码同样有主/备用两套,默认只刷新主微码,点击Next继续。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183813858.png

开始刷新UEFI微码。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183806919.png

UEFI微码刷新完毕,会提示需要重启服务器,点击“Restart OS”按钮重启。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183728228.png

提示确认重启服务器,点击OK继续。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183737499.png

如果刷新时服务器处于关机状态,会自动开机;如果刷新时服务器正在运行操作系统,会自动重启。

注意:刷新UEFI微码后会重启数次,请勿手动干预或者断电。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183914761.png

服务器重启并进入系统后即可看到UEFI微码已经刷新。

同IMM微码一样,刷新主UEFI微码后15天也会自动刷新备用微码。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201183928651.png

3. 远程终端

IMM中提供了远程终端(iKVM)及媒体重定向功能,在Server Management菜单的Remote Control页面中设置和使用。大部分机型的远程终端功能需要额外激活IMM Advanced Upgrade后才可使用。如果未激活远程终端功能,在Remote Control页面会提示远程功能不可用。

IMM支持使用ActiveX、Java及HTML5(新版本IMM微码提供)三种远程终端客户端。这里介绍Java和HTML5两种客户端。

使用Java客户端需要本地安装有Java Runtime Environment (JRE) 1.8版,否则会提示未安装JRE或者版本不匹配。

使用HTML5客户端则需要浏览器支持HTML5功能。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201184040986.png

远程终端有单用户模式(Start remote control in single-user mode),和多用户模式(Start remote control in multi-user mode)。多用户模式下可以有多个客户端同时登陆远程终端,并会在下面的”Remote Control Session in Progress”中显示登陆用户名及IP地址。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201184049711.png

使用Java客户端时,会先下载一个Java配置文件,然后启用Java客户端,期间可能会有数个确认框及安全警告,请按提示内容操作。然后即会启动远程控制台界面。 http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201184110414.png

在远程控制台界面中可以截取当前屏幕(File菜单中的Capture to File),发送键盘组合键(Macros菜单),控制电源状态(Tools菜单中的Power),以及挂载镜像(Virtual Media菜单)等。

要挂载镜像,首先需要激活Virtual Media功能,点击Virtual Media菜单中的Activate以激活功能。

注意:旧版本IMM远程终端的Java远程控制台挂载镜像功能在Tools菜单中。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201184131976.png

然后可以点击Select Devices to Mount...进入镜像挂载窗口。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201184144410.png

在选择挂载镜像界面可以选择挂载本地光驱或者本地镜像文件,点击”Add Image...”按钮浏览本地镜像,支持挂载iso格式和img格式的镜像。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201184155523.png

添加镜像后,点击对应位置的Mapped复选框,然后点击”Mount Selected”按钮挂载该镜像。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201184202887.png

挂载完成后即可在BIOS或者操作系统中识别到虚拟光驱、虚拟磁盘。

使用HTML5客户端会直接打开一个新浏览器窗口或者标签页。HTML5客户端的功能较为简单,只有基本的发送键盘组合键(宏)、截取屏幕等功能,无法挂载镜像,但支持多用户交互。

http://webdoc.lenovo.com.cn/lenovowsi/new_cskb/uploadfile/20170201184209681.png
