联想服务器(XCC)初始化详细操作

1.1 服务器部署

1.1.1 设置远程管理IP

远程管理卡默认配置

地址:192.168.70.125
用户:USERID
密码:PASSW0RD

注意,远程管理卡默认开启了DHCP,如果找到了DHCP,就会从DHCP获取地址,没有找到才会用默认的地址192.168.70.125。

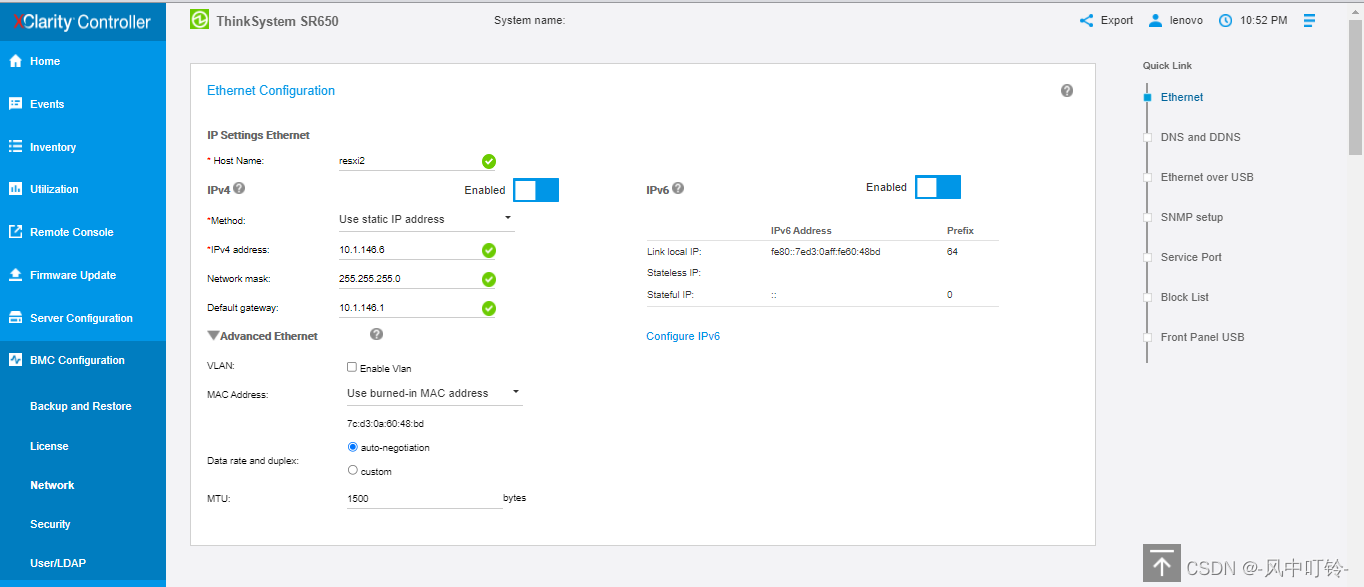

在用户登录界面输入登录的账户及密码后,点击登录进入xClarity Controller(以下简称为xCC)主界面。在主界面最下方点击BMC Configuration按钮打开子菜单,点击Nwetwork按钮进入Ethernet Configuration设置。在Host Name设置需要的服务器名字;在Method后方的下拉菜单中选择Use static IP address;在IPv4 address后方的输入栏中输入远程管理ip地址;在Network mask后方的输入栏中输入正确的子网掩码;在Default gateway后方的输入栏中输入正确的的默认网关地址。点击Apply,等待设置生效。

在这里插入图片描述

1.1.2 修改管理策略

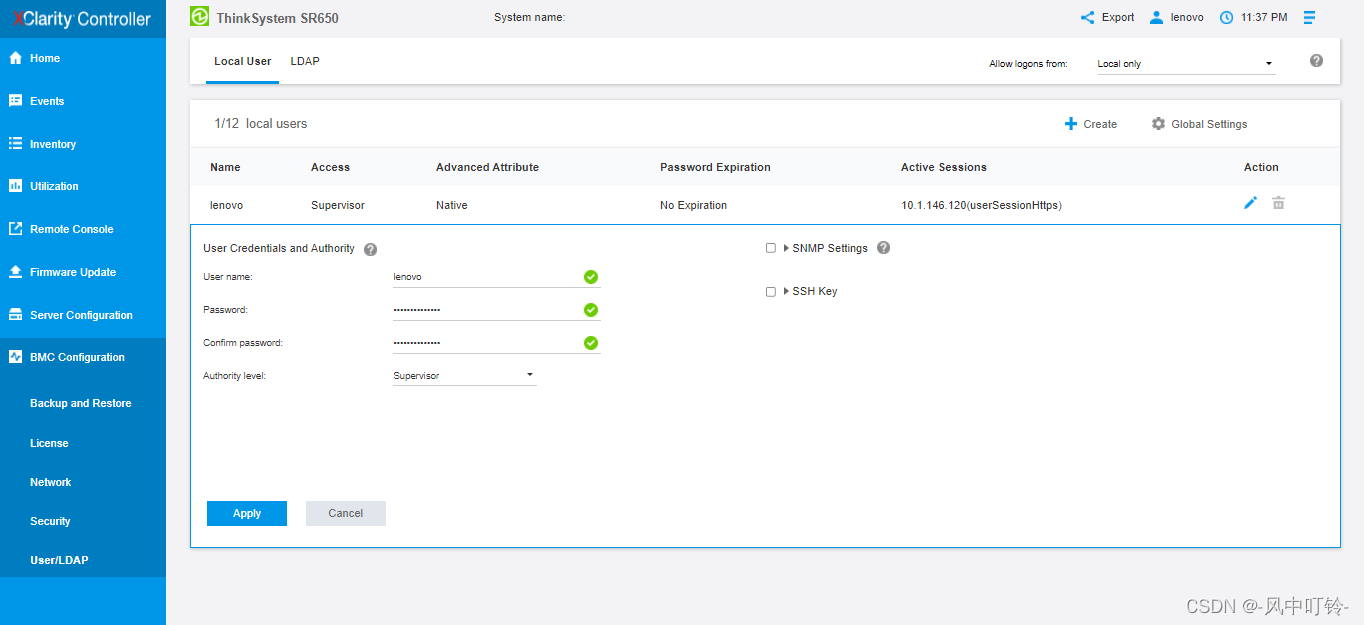

在用户登录界面输入登录的账户及密码后,点击登录进入xClarity Controller(以下简称为xCC)主界面。在主界面最下方点击BMC Configuration按钮打开子菜单,点击User/LDAP进入用户设置界面。点击用户后面Action按钮下方的编辑按钮,进入User Credentials and Authority设置页面,在User name后方的输入栏输入新的用名;在Password后方的输入栏输入用户密码;在Confirm password后方的输入栏输入新的密码;在Authority level后方的下拉选项框中选择Supervisor,点击下方的Apply按钮等待设置生效。

注意:需要将密码超时时间改为永不超时。

在这里插入图片描述

在这里插入图片描述

3.1.3 修改bios参数

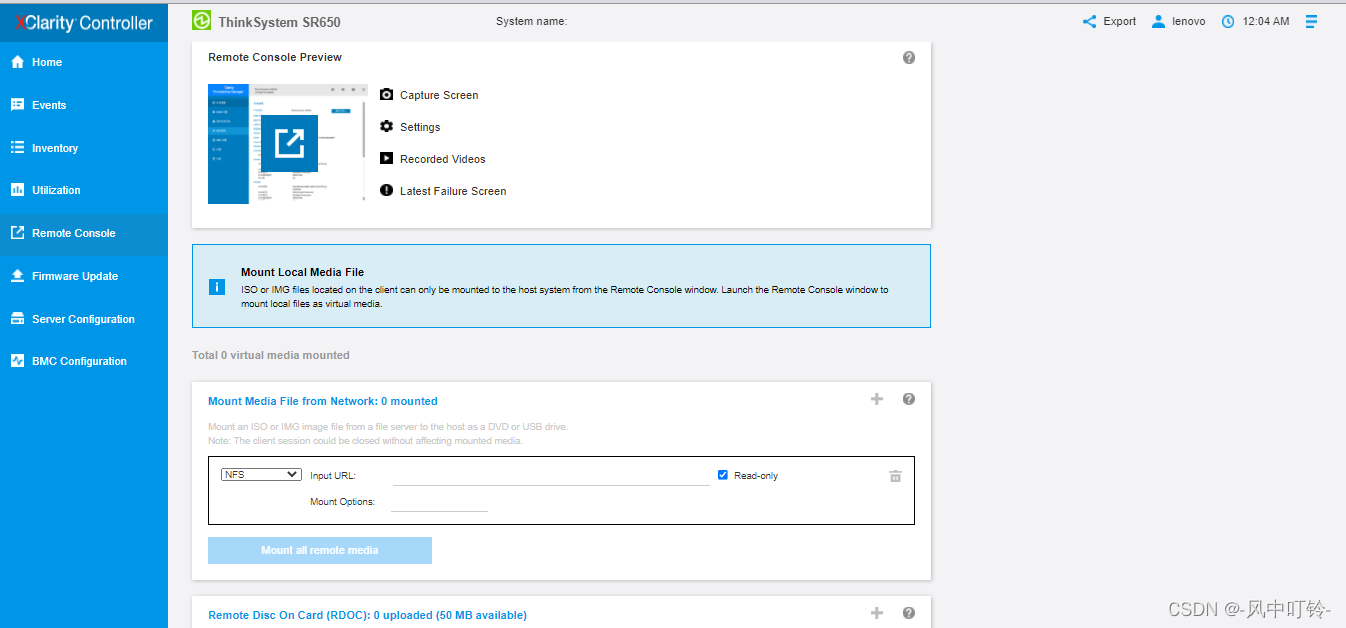

在用户登录界面输入登录的账户及密码后,点击登录进入xClarity Controller(以下简称为xCC)主界面。在主界面最下方点击BMC Configuration按钮打开子菜单,点击 Remote Console按钮,进入Remote Console Preview页面。

在这里插入图片描述

在这里插入图片描述

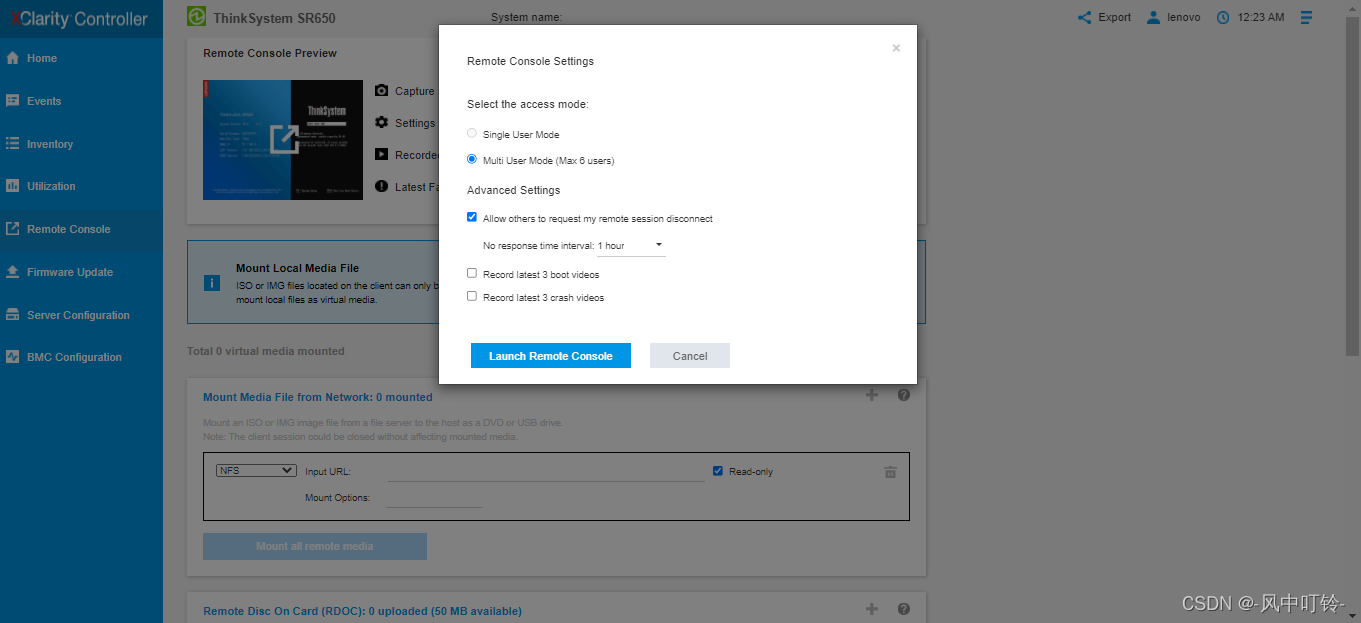

点击左侧的图标上的Launch Remote Console,弹出Remote Console Setting界面,点击下方的Launch Remote Console按钮,进入远程管理界面。

在这里插入图片描述

1.2 阵列组建及系统安装

1.2.1 阵列组建

用户登陆进入XCC主界面后,点击RAID Setup按钮,进入RAID设置界面。点击Manage Disk Drive显示设备的磁盘信息。点击下方的蓝色箭头进入Select RAID Adatpter页面。

在这里插入图片描述

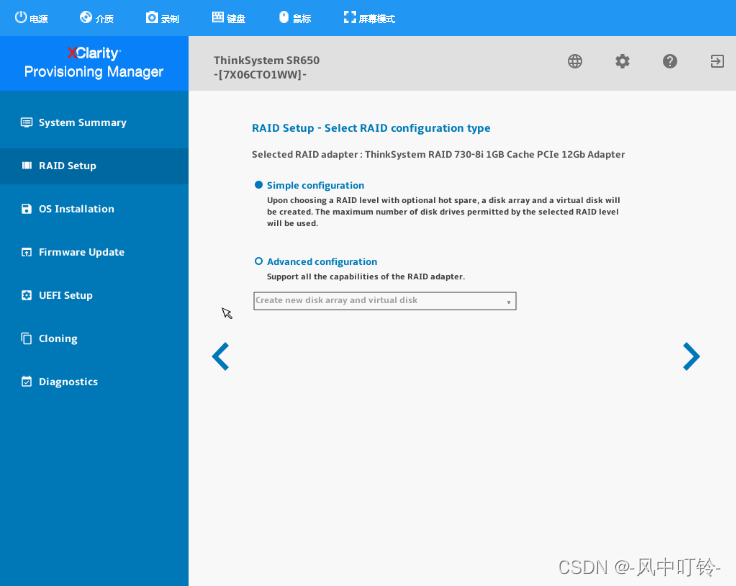

在Select RAID configuration type页面,选择Simple Configuration选项,点击下方蓝色箭头进入Set RAID level and host spare页面。

在这里插入图片描述

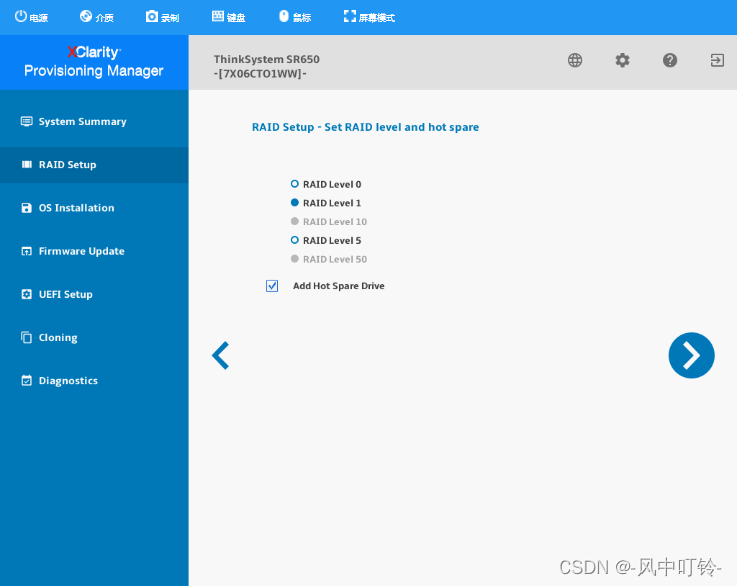

在Set RAID level and host spare页面勾选RAID的等级为RAID 1,勾选Add Host Spare Drive后,点击下方蓝色按钮,进入Vertify Settings页面。

在这里插入图片描述

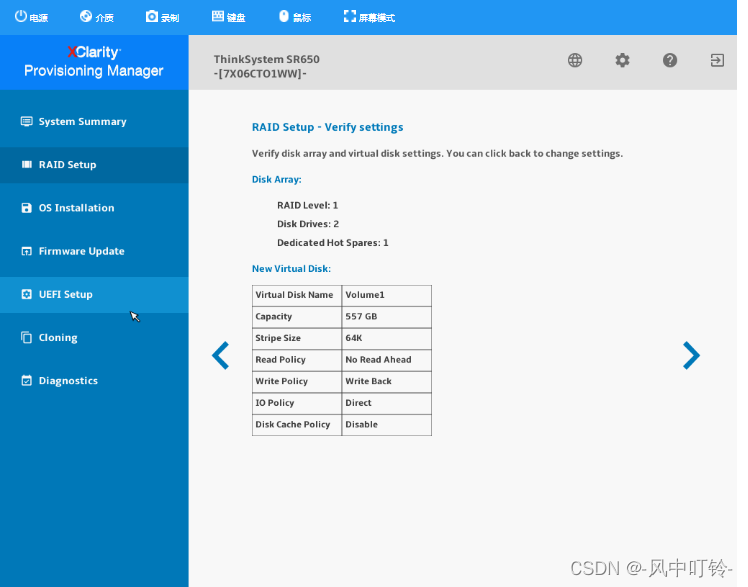

进入Vertify Settings页面后,页面显示经过设置后的RAID的详细信息。

在这里插入图片描述

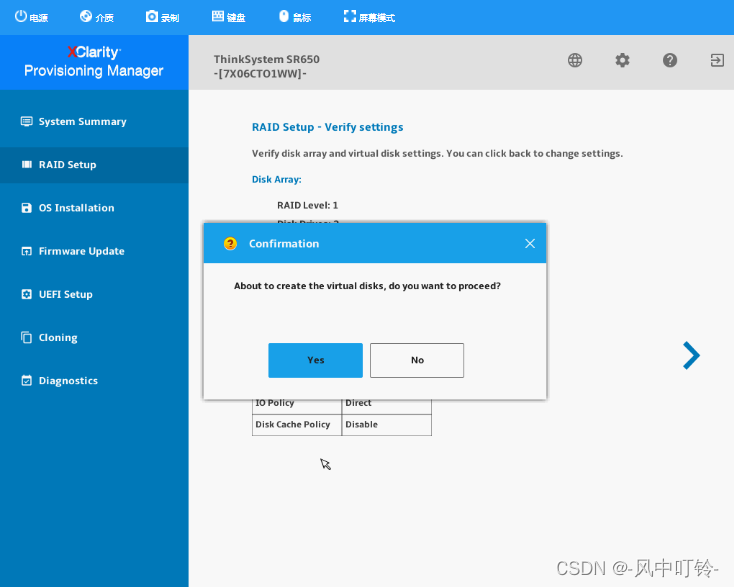

在Vertify Settings页面点击下方的蓝色箭头,弹出configure确认页面,键盘方向键移动到YES按钮上,按下Enter按钮,系统进入RAID设置页面。

在这里插入图片描述

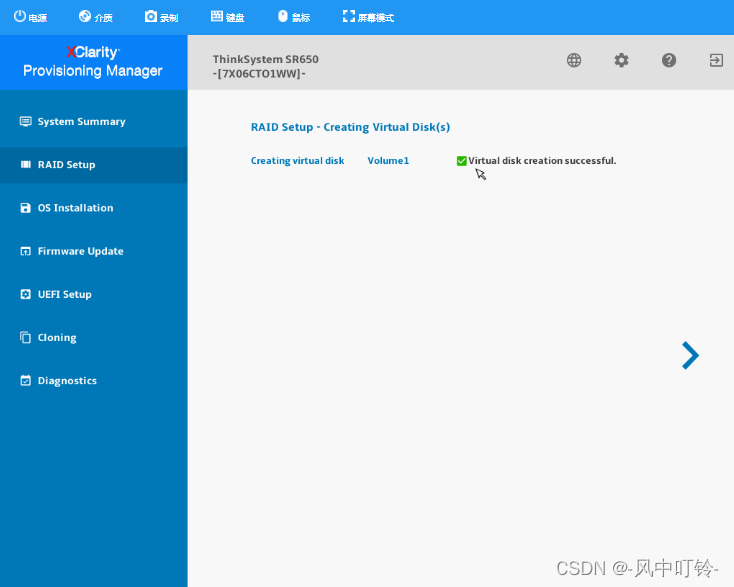

在Creating Virtual Disk(s)页面,等待RAID创建完成。

在这里插入图片描述

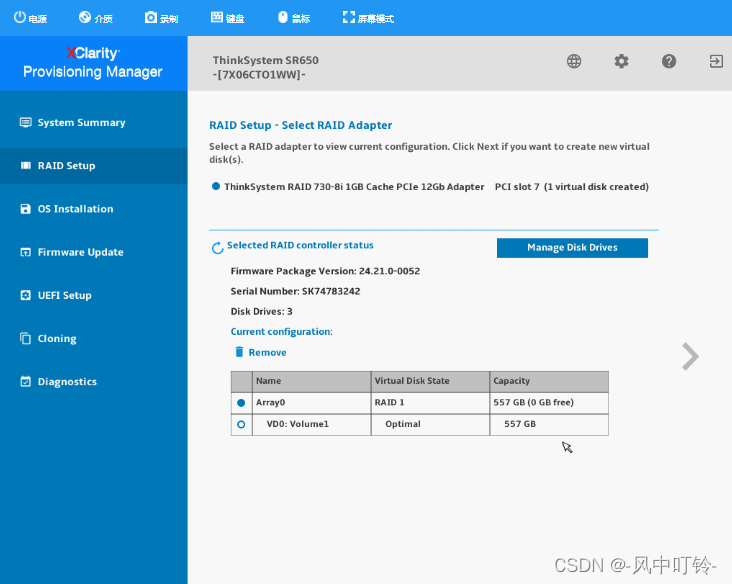

RAID设置界面,RAID设置完成后,进入Select RAID Adapter页面。在Select RAID Adapter页面显示已设置的RAID的信息,在此界面可对已设置的RAID进行管理操作。

在这里插入图片描述

硬盘状态为UgoodF

有UGoodF(U是Unconfigured,F是Foreign的意思,不是Fail)一般都是这块硬盘本身还有别的阵列信息,可以在SR650的BIOS下UEFI的选项内清除。
在BIOS中选择UEFI设置-系统设置-存储-选择有问题的盘,在ACTIONS下,如果是UgoodF盘,有一个清除配置的选项,点击它,然后确认清除即可
