AH 为IP数据包提供如下3种服务：

1、数据完整性验证

通过哈希函数（如MD5）产生的校验来保证

2、数据源身份认证

通过在计算验证码时加入一个预共享密钥或证书数据来实现

3、防重放攻击

AH报头中的序列号可以防止重放攻击。

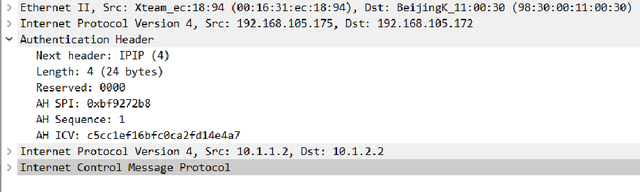

下一头部：标识 AH 报头后面的负载类型。传输模式下，为 TCP、 UDP 或 ESP协议的编号， 隧道模式下，为 IP 或 ESP 协议的编号。

安全参数索引（SPI） ：与目的 IP 地址和安全协议一起唯一标识 IPSec SA， 接收端设备通过 SPI 查找安全联盟，以解密 IPSec 协议保护的数据。

序列号（32 位） ：唯一标识数据包，用于防重放攻击。

认证数据：包含数据完整性校验值 ICV，用于接收方进行完整性校验时对比，以

确认数据在传输过程中是否被篡改或丢失。

ESP 除了为IP数据包提供AH已有的3种服务外，还提供另外两种服务：

1、数据包加密

对一个IP包进行加密，可以是对整个IP包（隧道），也可以只加密IP包的载荷部分（传输），一般用于客户端计算机。

2、数据流加密。

一般用于支持IPSec的路由器，源端路由器并不关心IP包的内容，对整个IP包进行加密后传输，目的端路由器将该包解密后将原始包继续转发，只能隧道模式。

加密是ESP的基本功能，而数据源身份认证、数据完整性验证以及防重放攻击都是可选的。

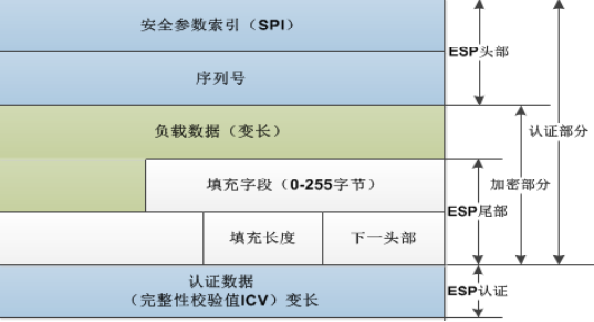

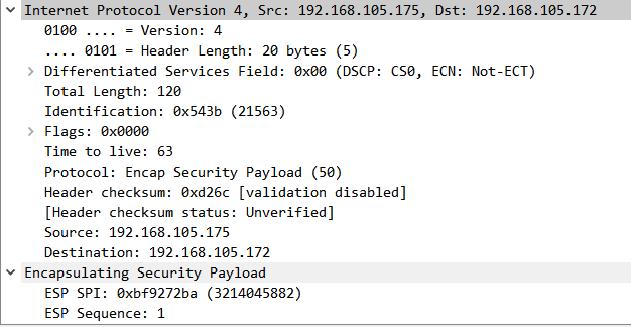

安全参数索引（SPI） ：与目的 IP 地址和安全协议一起唯一标识 IPSec SA。

序列号（32 位） ：唯一标识数据包，用于防重放攻击。

下一头部：标识 ESP 报头后面的负载类型，传输模式下，为 TCP 或 UDP 协议的编号， 隧道模式下，为 IP 协议的编号。

认证数据：包含数据完整性校验值 ICV，用于接收方进行完整性校验时对比，以

确认数据在传输过程中是否被篡改或丢失。

IPSEC工作模式

传输模式（Transport Mode）和隧道模式（Tunnel Mode）。本模块传输模式已经废弃（只能是主机到主机，且不支持nat穿越），如果选择ah+esp则不支持nat穿越。

AH和ESP都支持这两种模式，因此有6种组合：

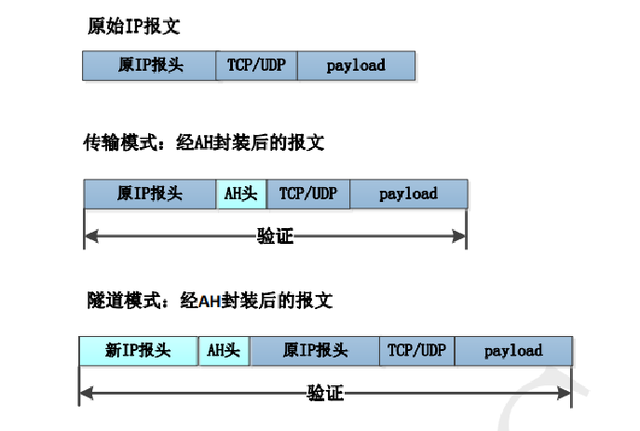

传输模式的AH

隧道模式的AH

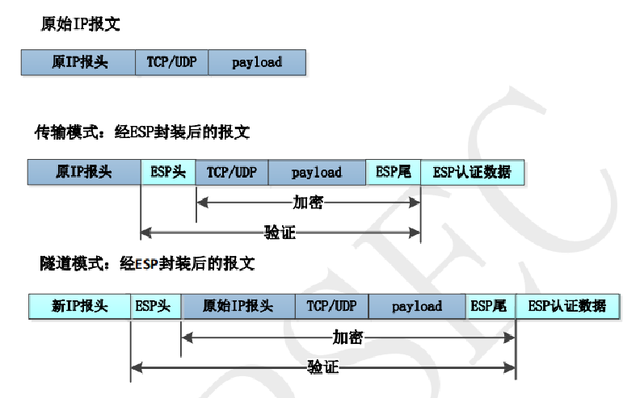

传输模式的ESP

隧道模式的ESP

传输模式的AH+ESP

隧道模式的AH+ESP

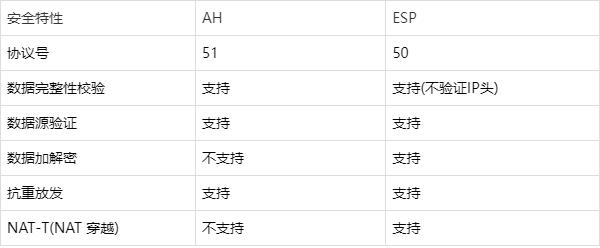

AH和ESP对比

ESP在隧道模式不验证外部IP头，因此ESP在隧道模式下可以在NAT环境中(两台vpn设备之间有nat设备)运行。

ESP在传输模式下会验证外部IP头部，将导致校验失败。

AH因为提供数据来源确认(源IP地址一旦改变，AH校验失败)，所以无法穿越NAT。
