IPSec的高可靠性

IPSec高可靠性技术

IPSec VPN高可靠性概述：

IPSec隧道由网络设备和链路组成，设备故障或者链路故障都会导致IPSec隧道中断，存在单点故障。因此在设计IPSec VPN高可靠性时既要考虑保护链路，也需要考虑保护网络设备。

IPSec高可靠性设计可以分为两类，一种是链路冗余，另一种是主备网络备份。其中链路冗余可以分为主备链路备份和隧道化链路备份。

解决链路单点故障

解决方案概述：

多链路两种思路：

  • A. 链路的主备方式

    2:1模式 2:2 模式

  • B.隧道化的备份 ----华为建议

通过Tunnel接口进行链路冗余备份可以实现多条链路的冗余备份，而且与主备链路冗余备份相比，配置更简单，流量切换速度更快。

主备链路模式缺点：当主链路DOWN以后切换至备份链路需要重新触发IKE SA IPSEC SA,造成业务中断

隧道备份方式

  • 优点：当物理接口DOWN了，不影响IPSEC隧道的SA，不会影响业务的中断

  • 缺点：隧道接口需要一个公网IP地址。

IPSec 主备链路备份配置示例：

在这里插入图片描述

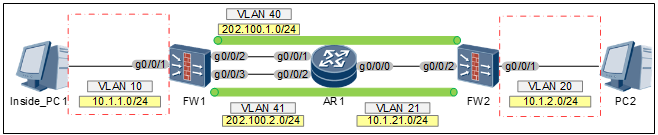

图：IPsec 主备链路配置拓扑图

2:1模式的配置思路：

2端
第一步：配置IPSEC VPN
阶段一：
ike proposal 10
 authentication-algorithm sha2-256
 integrity-algorithm hmac-sha2-256#
ike peer fw2
 pre-shared-key Huawei@123
 ike-proposal 10
 remote-address 10.1.21.10阶段二：
acl number 3000
 rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255acl number 3001
 rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255注意：需要配置两个ACL

ipsec proposal 10
 esp authentication-algorithm sha2-256ipsec policy map1 10 isakmp
 security acl 3000
 ike-peer fw2
 alias map1_10
 proposal 10#
ipsec policy map2 10 isakmp
 security acl 3001
 ike-peer fw2
 alias map2_10
 proposal 10   注意：配置两个IPSEC策略对应对方的两个
interface GigabitEthernet0/0/2
 ip address 202.100.1.10 255.255.255.0
 ipsec policy map1
#
interface GigabitEthernet0/0/3
 ip address 202.100.2.10 255.255.255.0
 ipsec policy map2---------------------------------------------1端
阶段一：
ike proposal 10
 authentication-algorithm sha2-256
 integrity-algorithm hmac-sha2-256#
ike peer a1
 pre-shared-key Huawei@123
 ike-proposal 10
 remote-address 202.100.1.10#
ike peer a2
 pre-shared-key Huawei@123
 ike-proposal 10
 remote-address 202.100.2.10注意：需要配置两个PEER，对应不同的物理接口

阶段二：
acl number 3000
 rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255acl number 3001
 rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255注意：需要配置两个感兴趣流

ipsec proposal 10
 esp authentication-algorithm sha2-256#
ipsec policy map1 10 isakmp
 security acl 3000
 ike-peer a1
 alias map1_10
 proposal 10#
ipsec policy map2 10 isakmp
 security acl 3001
 ike-peer a2
 alias map2_10
 proposal 10注意：配置两个IPSEC策略interface Tunnel1
 ip address unnumbered interface GigabitEthernet0/0/2
 tunnel-protocol ipsec  ----------隧道协议为IPSEC封装
 ipsec policy map1
#interface Tunnel2
 ip address unnumbered interface GigabitEthernet0/0/2
 tunnel-protocol ipsec
 ipsec policy map2

第二步：规划路由
主备模式2端
 ip route-static 0.0.0.0 0.0.0.0 202.100.2.254 preference 100
 ip route-static 0.0.0.0 0.0.0.0 202.100.1.254
 1端：需要引导流量进TUNNEL口
 ip route-static 10.1.1.0 255.255.255.0 Tunnel2 preference 100
 ip route-static 10.1.1.0 255.255.255.0 Tunnel1

第三步：快速切换
配置IP-LINK2端
 ip-link check enable
 ip-link 1 destination 202.100.1.254 interface GigabitEthernet0/0/2 mode icmp
 ip route-static 0.0.0.0 0.0.0.0 202.100.1.254 track ip-link 1注意：如果不放行安全策略，那IP-LINK就是DOWN的1端
ip-link check enable
 ip-link 1 destination 202.100.1.254 interface GigabitEthernet0/0/2 mode icmp next-hop 10.1.21.254
 ip route-static 10.1.1.0 255.255.255.0 Tunnel1 track ip-link 1第四步：放行安全策略
security-policy
 rule name IPSEC1 -----------放行建立IPSEC隧道（isakmp和ESP）
  source-zone local
  source-zone untrust
  destination-zone local
  destination-zone untrust
  source-address address-set IPSEC1
  destination-address address-set IPSEC1
  service ISAKMP
  service esp
  action permit
 rule name IPSEC2 --------------放行实际通信流量（感兴趣）
  source-zone trust
  source-zone untrust
  destination-zone trust
  destination-zone untrust
  source-address address-set IPSEC2
  destination-address address-set IPSEC2
  action permit
 rule name IPLINK -----------------放行IP-LINK
  source-zone local
  destination-zone untrust
  destination-address 202.100.1.254 mask 255.255.255.255
  service icmp
  action permit

第五步：测试检查

测试检查：

在这里插入图片描述

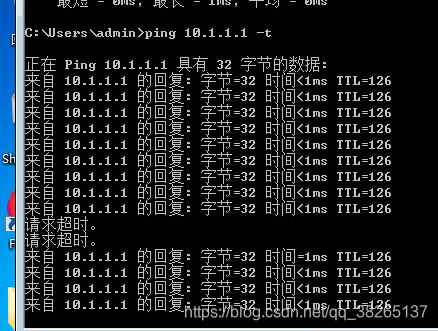

图：链路切换流量截图

注意：在主备链路备份下当链路发生切换时，会造成丢包。所以建议用隧道模式。

主备链路模式缺点：当主链路DOWN以后切换至备份链路需要重新触发IKE SA IPSEC SA,造成业务中断

IPSec 隧道化链路备份配置 --------华为建议 ：

在这里插入图片描述

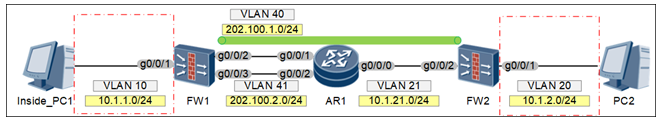

图：IPsec隧道化备份配置拓扑图

配置思路：

第一步：配置IPSEC VPN
tunnle端口

IPSEC 配置
acl number 3000
 rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255#
ike proposal 10
 authentication-algorithm sha2-256
 integrity-algorithm hmac-sha2-256#
ike peer fw2
 pre-shared-key %$%$bJA<~;(;*0TvgC.G_Qs;*0'{%$%$
 ike-proposal 10
 remote-address 10.1.21.10#
ipsec proposal 10
 esp authentication-algorithm sha2-256#
ipsec policy ipsec_policy 10 isakmp
 security acl 3000
 ike-peer fw2
 alias ipsec_policy_10
 proposal 10调用在TUNNLE口上interface Tunnel1
 ip address 11.1.1.1 255.255.255.0
 tunnel-protocol ipsec
 ipsec policy ipsec_policy

注意：1. 隧道的地址必须是公网地址，保证可达

AR1需要配置可达路由
ip route-static 11.1.1.1 255.255.255.255 GigabitEthernet0/0/1 202.100.1.10ip route-static 11.1.1.1 255.255.255.255 GigabitEthernet0/0/2 202.100.2.102.tunnle接口必须划进Zone

物理接口端
acl number 3000
 rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255#
ike proposal 10
 authentication-algorithm sha2-256
 integrity-algorithm hmac-sha2-256#
ike peer fw1
 pre-shared-key %$%$6c/0-j#i3UZ#:L0xE:[A_qh_%$%$
 ike-proposal 10
 remote-address 11.1.1.1 ------------注意，不是指对端的物理接口，所以要可达这个地址
#
ipsec proposal 10
 esp authentication-algorithm sha2-256#
ipsec policy ipsec_policy 10 isakmp
 security acl 3000
 ike-peer fw1
 alias ipsec_policy_10
 proposal 10interface GigabitEthernet0/0/2
 ip address 10.1.21.10 255.255.255.0
 ipsec policy ipsec_policy

第二步：配置路由
tunnel端需要引导流量
 ip route-static 10.1.2.0 255.255.255.0 Tunnel1

第三步：配置IP-LINK做快速切换
tunnel端
 ip-link check enable
 ip-link 1 destination 202.100.1.254 interface GigabitEthernet0/0/2 mode icmp
 ip-link 2 destination 202.100.2.254 interface GigabitEthernet0/0/3 mode icmp
 ip route-static 0.0.0.0 0.0.0.0 202.100.1.254 track ip-link 1
 ip route-static 0.0.0.0 0.0.0.0 202.100.2.254 track ip-link 2第四步：放行安全策略
security-policy
 rule name IPSEC1
  source-zone local
  source-zone untrust
  destination-zone local
  destination-zone untrust
  source-address address-set IPSEC1
  destination-address address-set IPSEC1
  service ISAKMP
  service esp
  action permit
 rule name IPSEC2
  source-zone trust
  source-zone untrust
  destination-zone trust
  destination-zone untrust
  source-address address-set IPSEC2
  destination-address address-set IPSEC2
  action permit
 rule name IP_LINK
  source-zone local
  destination-zone untrust
  destination-address 202.100.1.254 mask 255.255.255.255
  destination-address 202.100.2.254 mask 255.255.255.255
  service icmp
  action permit

第五步：测试检查
dis ike sa
dis ipsec sa

注意：隧道地址必须是公网地址，可达的。

总结：隧道备份方式
优点：当物理接口DOWN了，不影响IPSEC隧道的SA，不会影响业务的中断
缺点：隧道接口需要一个公网IP地址。

解决设备单点故障

解决方案概述：

  • 双机单ISP，可能会存在一个运营商链路故障

  • 双机双ISP，最终完美解决方案。

IPSec 双机热备主备备份配置：

在这里插入图片描述

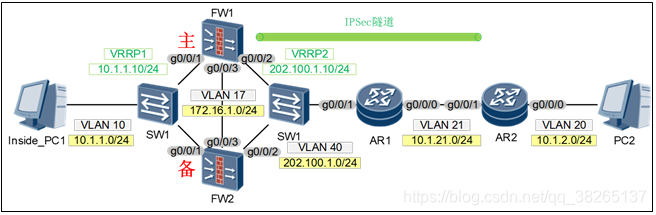

图：IPSec主备网关备份配置实验拓扑

配置思路：

第一步：配置双机热备1.配置VRRP及VGMPinterface GigabitEthernet0/0/1
 ip address 10.1.1.10 255.255.255.0
 vrrp vrid 1 virtual-ip 10.1.1.254 active
#
interface GigabitEthernet0/0/2
 ip address 202.100.1.10 255.255.255.0
 vrrp vrid 2 virtual-ip 202.100.1.253 active

2.配置心跳线
hrp interface GigabitEthernet0/0/3 3.启动HRP及配置主备
主设备配置
 hrp enable
 hrp active-device ---------如果是主，默认可以不敲

备设备配置
 hrp enable
 hrp standby-device

注意：双机热备要成功

第二步：配置IPSEC VPN
如果是主备方式，只需要在主设备配置就可以了，备设备同步IPSEC配置

#
acl number 3000
 rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255#
ike proposal 1
 authentication-algorithm sha2-256
 integrity-algorithm hmac-sha2-256#
ike peer ike17317255503
 exchange-mode auto
 pre-shared-key %$%$T>QPQR$Oi,EyB&E^~`B2Kqh_%$%$
 ike-proposal 1
 undo version 2
 remote-id-type none
 remote-address 202.100.2.10#
ipsec proposal prop17317255503
 encapsulation-mode auto
 esp authentication-algorithm sha2-256 sha1
#
ipsec policy ipsec1731725555 1 isakmp
 security acl 3000
 ike-peer ike17317255503
 alias IPSEC_VPN
 proposal prop17317255503
 local-address 202.100.1.253 -------------注意点：本地地址不是物理接口地址，是虚拟IP地址
 sa duration traffic-based 200000000
 sa duration time-based 3600调用IPSECinterface GigabitEthernet0/0/2
 ip address 202.100.1.10 255.255.255.0
 vrrp vrid 2 virtual-ip 202.100.1.253 active  -------只在ACTIVE接口调用
 ipsec policy ipsec1731725555 auto-neg


第三步：放行安全策略
security-policy
 rule name IPSEC1
  source-zone local
  source-zone untrust
  destination-zone local
  destination-zone untrust
  source-address address-set IPSEC1
  destination-address address-set IPSEC1
  service ISAKMP
  service esp
  action permit
 rule name IPSEC2
  source-zone trust
  source-zone untrust
  destination-zone trust
  destination-zone untrust
  source-address address-set IPSEC2
  destination-address address-set IPSEC2
  action permit
#

第四步： 测试检查
DOWN掉防火墙接口或者DOWN掉主防火墙,可以正常通行

双机单ISP缺点：链路故障
