8505处理器家庭组网PVE下iKuai、OpenWrt、CentOS、DSM、Windows等系统All In One实践记录

背景

在平日生活和工作中，家庭网络环境的管理和维护始终是一个重要但容易被忽视的问题。智能家居设备越来越多，手机电脑电视等设备不断增多，对于网络的需求越来越高，比如数据同步，路由管理，电视观看内网高清影院等，这些都需要一个稳定且强大的家庭网络环境来支持。

Windows%E7%AD%89%E7%B3%BB%E7%BB%9FAll-In-One%E5%AE%9E%E8%B7%B5%E8%AE%B0%E5%BD%95/#%E6%8A%80%E6%9C%AF%E9%80%89%E5%9E%8B" class="headerlink" title="技术选型" style="background: transparent; border-bottom: 1px none rgb(204, 204, 204); cursor: pointer; outline: 0px; text-decoration-line: none; overflow-wrap: break-word; float: right; font-size: 0.875em; margin-left: 10px; opacity: 0;">技术选型

在我开始进行家庭组网实践前，我对多种虚拟化解决方案进行了深度研究和对比。主要考虑了PVE (Proxmox Virtual Environment)、ESXi和Unraid这三种解决方案。以下是我对比的几个重点：

1. PVE (Proxmox Virtual Environment)

  • 开源和自由：PVE是完全开源的，用户可以自由地使用和修改。这是我选择PVE的主要原因之一，因为这意味着我可以更好地控制我自己的系统，并可以参考和学习社区中的众多资源。

  • 丰富的特性：PVE支持KVM/QEMU和LXC的虚拟化，提供了一个方便的Web界面来管理虚拟机和容器。它还支持硬件直通，可以使虚拟机直接访问硬件资源，对我来说非常重要。

  • 稳定性：PVE被广泛认为是非常稳定的系统，这对我来说很重要，因为我需要我的家庭网络环境始终保持在线。

2. ESXi

  • 成熟和广泛使用：ESXi是VMware公司的产品，有很多大公司在使用，因此有很高的稳定性和可靠性。

  • 企业级特性：ESXi提供了许多企业级的特性，如vMotion、High Availability等。

  • 商业软件：虽然有免费版本，但是许多高级特性需要购买许可证才能使用，而且它的封闭性限制了一些自定义和修改。

3. Unraid

  • 易用性：Unraid以其用户友好的界面和简单的设置而受到许多家庭用户的喜爱。

  • 弹性存储：Unraid的最大特点是它的弹性存储功能，可以很容易地添加或替换硬盘。

  • 插件系统：Unraid有一个活跃的插件社区，可以轻松地添加新功能。

经过对比，我选择了PVE，主要是因为它的开源性，稳定性、使用者广泛和配置简单的特性，这些特性正好满足了我对家庭网络环境的需求。

实现过程

PVE安装

首先，我在8505小主机上安装了PVE，这样我就可以在同一台硬件上运行多个操作系统。
首先，我们需要下载PVE的ISO镜像，然后将镜像放入Ventoy数据分区中。重启小主机从这个iso启动。

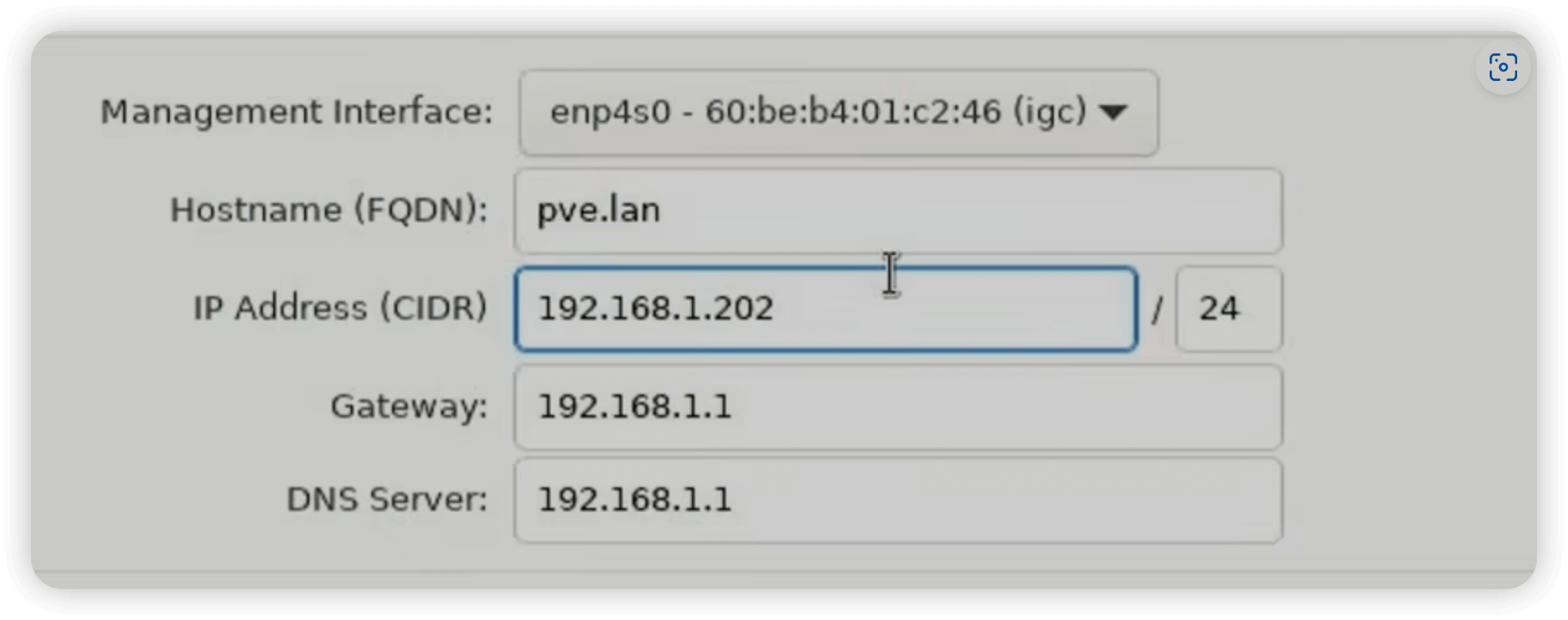

安装注意事项

  • 管理网口尽量选择第一或者最后一个。比较好分辨

  • hostname 这里可以随意填、装好后也可以修改

  • ip 地址是pve安装好后用于进入后台服务的 ip

  • 网关填写同一网段的，比如 192.168.18.1，与你后面要配置的路由器DHCP网段一致

  • 这个 DNS 是在配置好 pve 后决定 pve 能否正确域名解析的关键，我们可用 8.8.8.8 或者 1.1.1.1

如果安装好后想修改这些配置，不用重装pve，ssh连接修改这些文件对应的地方即可

修改 IP 地址、网关以及管理网口
nano /etc/network/interfaces
auto lo
iface lo inet loopback
iface enp3s0 inet manual
auto vmbr0
iface vmbr0 inet static
        address 192.168.18.18/24 # 管理 ip
        gateway 192.168.18.1 # 网关
        bridge-ports enp3s0 # 管理网口， lspci | grep net 查看所有网口，或者看下方其他的
        bridge-stp off
        bridge-fd 0iface enp4s0 inet manual
iface enp5s0 inet manual
iface enp6s0 inet manual
iface enp7s0 inet manual
iface enp8s0 inet manual
修改终端提示的 ip 和端口
nano /etc/issue
------------------------------------------------------------------------------

Welcome to the Proxmox Virtual Environment. Please use your web browser to
configure this server - connect to:

  https://192.168.18.18:8006/

------------------------------------------------------------------------------
修改本地 hosts
nano /etc/hosts
127.0.0.1 localhost.localdomain localhost192.168.18.18 pve.vanjay.cn pve# The following lines are desirable for IPv6 capable hosts::1     ip6-localhost ip6-loopback
fe00::0 ip6-localnet
ff00::0 ip6-mcastprefix
ff02::1 ip6-allnodes
ff02::2 ip6-allrouters
ff02::3 ip6-allhosts
修改 DNS
nano /etc/resolv.conf
root@pve:~# cat /etc/resolv.confsearch vanjay.cn# nameserver 202.96.134.33nameserver 114.114.114.114

硬件直通支持

在虚拟化环境中，硬件直通是一种非常重要的技术。它允许虚拟机直接访问物理硬件，从而大大提高了虚拟机的性能。对于那些需要高性能计算的应用（比如家庭网络环境中的路由器或NAS），硬件直通是非常必要的。

对于使用Intel CPU的主机，我们需要在GRUB的配置文件中添加 intel_iommu=on 参数来启用硬件直通。具体步骤如下：

  • 通过SSH连接到PVE主机。

  • 编辑GRUB的配置文件，nano /etc/default/grub。

  • 找到GRUB_CMDLINE_LINUX_DEFAULT项，添加 intel_iommu=on。

  • 保存并退出编辑器。

  • 更新GRUB，update-grub。

  • 重启PVE主机。

在此过程中，intel_iommu=on 的设置实质上告诉系统启用IOMMU，这是实现硬件直通的关键技术。

接下来，我们需要配置系统加载VFIO模块，VFIO模块可以让虚拟机直接访问并控制硬件。操作如下：

  • 编辑 /etc/module 文件。

  • 添加以下内容：

    vfio
vfio_iommu_type1
vfio_pci
vfio_virqfd

  • 保存并退出编辑器。

  • 更新内核参数update-initramfs -k all -u。

  • 重启PVE主机。

这里的VFIO模块，包括vfio，vfio_iommu_type1，vfio_pci，vfio_virqfd等，都是为了支持硬件直通的必要模块。他们在系统启动时被加载，使得PVE可以将特定的硬件资源直接分配给特定的虚拟机。

这样设置之后，PVE的硬件直通就配置成功了。我们可以在创建虚拟机时选择将硬件资源直通给虚拟机，从而提高虚拟机的性能。对于需要高性能的虚拟机，比如爱快路由器或黑群晖NAS，这是非常有帮助的。

如果你使用的是AMD的CPU，硬件直通的配置过程可能会有所不同，建议你自行搜索相关教程进行配置。

验证是否开启了 iommu

出现 IOMMU enabled 即已开启

root@pve:~# dmesg | grep -e DMAR -e IOMMU[    0.033047] ACPI: DMAR 0x0000000032E6B000 000088 (v02 INTEL  EDK2     00000002      01000013)[    0.033079] ACPI: Reserving DMAR table memory at [mem 0x32e6b000-0x32e6b087][    0.070806] DMAR: IOMMU enabled[    0.134742] DMAR: Host address width 39[    0.134742] DMAR: DRHD base: 0x000000fed90000 flags: 0x0[    0.134747] DMAR: dmar0: reg_base_addr fed90000 ver 4:0 cap 1c0000c40660462 ecap 29a00f0505e[    0.134748] DMAR: DRHD base: 0x000000fed91000 flags: 0x1[    0.134751] DMAR: dmar1: reg_base_addr fed91000 ver 5:0 cap d2008c40660462 ecap f050da[    0.134752] DMAR: RMRR base: 0x0000003c000000 end: 0x000000403fffff[    0.134754] DMAR-IR: IOAPIC id 2 under DRHD base  0xfed91000 IOMMU 1[    0.134755] DMAR-IR: HPET id 0 under DRHD base 0xfed91000[    0.134756] DMAR-IR: Queued invalidation will be enabled to support x2apic and Intr-remapping.[    0.136337] DMAR-IR: Enabled IRQ remapping in x2apic mode[    0.364625] pci 0000:00:02.0: DMAR: Skip IOMMU disabling for graphics[    0.456681] DMAR: No ATSR found[    0.456682] DMAR: No SATC found[    0.456683] DMAR: IOMMU feature fl1gp_support inconsistent[    0.456684] DMAR: IOMMU feature pgsel_inv inconsistent[    0.456684] DMAR: IOMMU feature nwfs inconsistent[    0.456685] DMAR: IOMMU feature dit inconsistent[    0.456686] DMAR: IOMMU feature sc_support inconsistent[    0.456686] DMAR: IOMMU feature dev_iotlb_support inconsistent[    0.456687] DMAR: dmar0: Using Queued invalidation[    0.456689] DMAR: dmar1: Using Queued invalidation[    0.458760] DMAR: Intel(R) Virtualization Technology for Directed I/O

更换源，不解释

先备份： mv /etc/apt/sources.list  /etc/apt/sources.list.bak
来一份修改：cp /etc/apt/sources.list.bak /etc/apt/sources.list

sources.list 修改为
deb http://mirrors.aliyun.com/debian/ bullseye main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye main non-free contrib

deb http://mirrors.aliyun.com/debian-security/ bullseye-security main
deb-src http://mirrors.aliyun.com/debian-security/ bullseye-security main

deb http://mirrors.aliyun.com/debian/ bullseye-updates main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye-updates main non-free contrib

deb http://mirrors.aliyun.com/debian/ bullseye-backports main non-free contrib
deb-src http://mirrors.aliyun.com/debian/ bullseye-backports main non-free contrib

NAS (黑群晖 DSM) 安装和配置

黑群晖安装比Hackintosh简直简单了几个数量级，在我看来，都用不上『Hack』这个词。在 pve 里安装 dsm 主要步骤如下，具体细节请自行谷歌：

  • 虚拟机下安装引导镜像不需要的三个参数去除

  • 开启硬件直通和分组IOMMU

  • 虚拟硬盘建立/ NVMe硬盘直通 / SATA硬盘直通 （可以用虚拟磁盘，但建议用另一个磁盘直通，分散风险）

  • 建立黑群晖虚拟机，引导选UEFl，机型 35。引导顺序设置、移除不需要的软盘和硬盘)

  • 获取黑群晖地址（路由器查看、群晖助手等）

  • 安装黑群晖，设置登录相关

  • 进入系统开启并建立 SMB / NFS 共享

相关命令

导入img：qm importdisk 102  /var/lib/vz/template/iso/DS918-7.0.1-42218_7.1.0-42661_update3.img local-lvm
查看磁盘：ls -al /dev/disk/by-id
为虚拟机设置直通硬盘：qm set 102 --sata1 /dev/disk/by-id/nvme-Samsung_SSD_980_1TB_S649NX0T144808H

其他系统服务安装

我在PVE上部署了iKuai和OpenWrt。iKuai用于主路由宽带拨号，OpenWrt主要用于旁路由实现墙外访问。我还部署了一个CentOS系统，用于运行其他服务，比如Nginx或者Haproxy等，以分散风险并增加应用的弹性。

另外，我还安装了Windows系统，这样我可以直接使用桌面系统连接电视，当需要的时候，电视就可以成为我的显示器。

爱快网络配置和服务部署

爱快软路由的配置需要根据具体的网络环境和需求来设定。在我的案例中，我选择了桥接模式，因此运营商的光猫会WAN口进入8505主机。主机的eth0口用作pve维护通道口，剩下五个口都直通给爱快，一个用于wan口，剩余四个用链路桥接给其他设备使用。

注意事项

  • PVE的设置：PVE的硬件直通是重要的一环，需要保证虚拟机能直接访问硬件

  • PVE的硬件直通：PVE的硬件直通功能是实现虚拟化的关键。通过硬件直通，虚拟机能够直接访问到硬件资源，比如网卡，硬盘等。这样我们就可以在一个主机上部署多个虚拟机，并且每个虚拟机都能够像真正的独立的计算机一样运行。

  • iKuai网口、DHCP、网段的设置：iKuai的设置需要根据实际的网络环境和需求来进行。在我的案例中，我选择了桥接模式，因此运营商的光猫会WAN口进入8505主机。主机的eth0口用作pve维护通道口，剩下五个口都直通给爱快，一个用于wan口，剩余四个用链路桥接给其他设备使用。

附录

导入 gz 包

./img2kvm istoreos-21.02.3-2022092019-x86-64-squashfs-combined-efi.img.gz 105

OpenWrt 换源

先备份： mv /etc/opkg/distfeeds.conf /etc/opkg/distfeeds.conf.bak
来一份修改：cp /etc/opkg/distfeeds.conf.bak /etc/opkg/distfeeds.conf

distfeeds.conf 修改为
src/gz openwrt_core https://mirrors.tuna.tsinghua.edu.cn/openwrt/releases/21.02.0/targets/rockchip/armv8/packages
src/gz openwrt_base https://mirrors.tuna.tsinghua.edu.cn/openwrt/releases/21.02.0/packages/aarch64_generic/base
src/gz openwrt_luci https://mirrors.tuna.tsinghua.edu.cn/openwrt/releases/21.02.0/packages/aarch64_generic/luci
src/gz openwrt_packages https://mirrors.tuna.tsinghua.edu.cn/openwrt/releases/21.02.0/packages/aarch64_generic/packages
src/gz openwrt_routing https://mirrors.tuna.tsinghua.edu.cn/openwrt/releases/21.02.0/packages/aarch64_generic/routing
src/gz openwrt_telephony https://mirrors.tuna.tsinghua.edu.cn/openwrt/releases/21.02.0/packages/aarch64_generic/telephony

效果展示

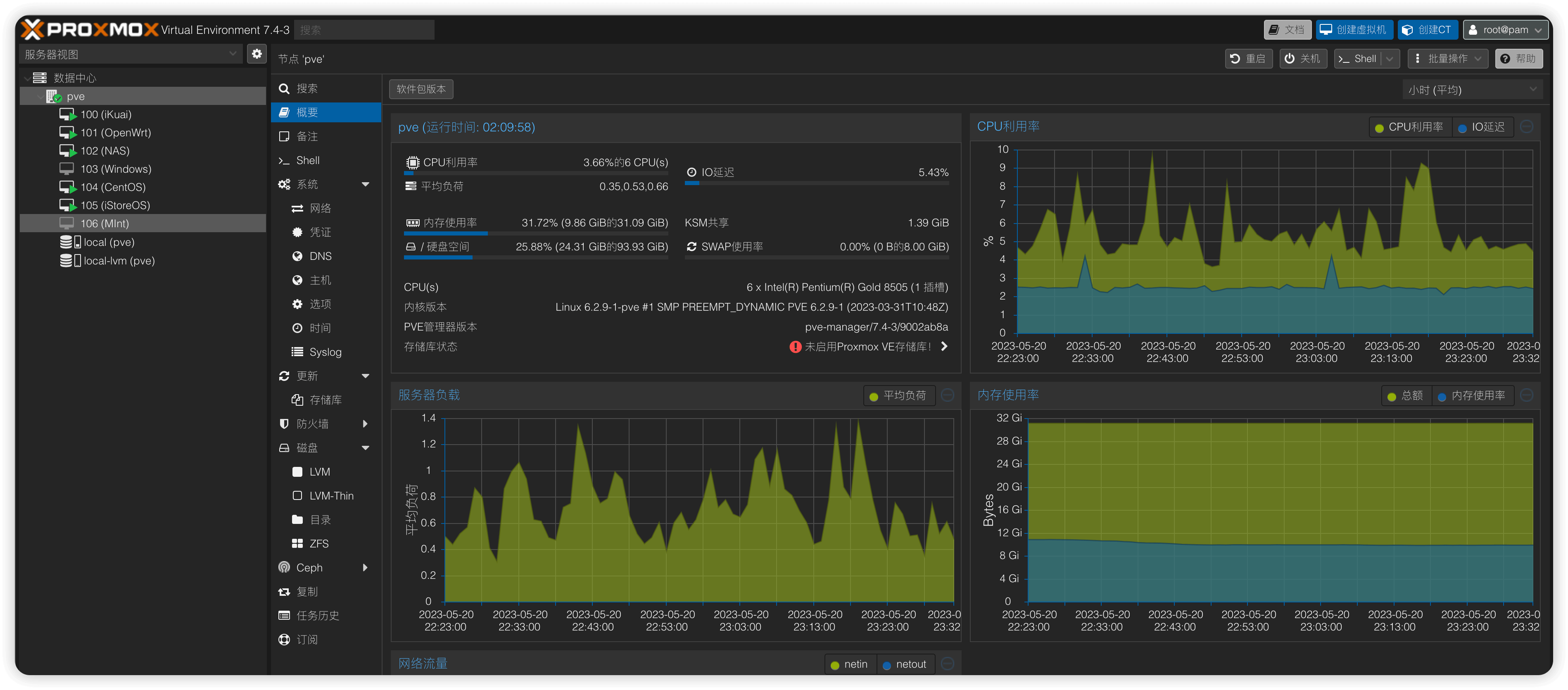

pve管理界面

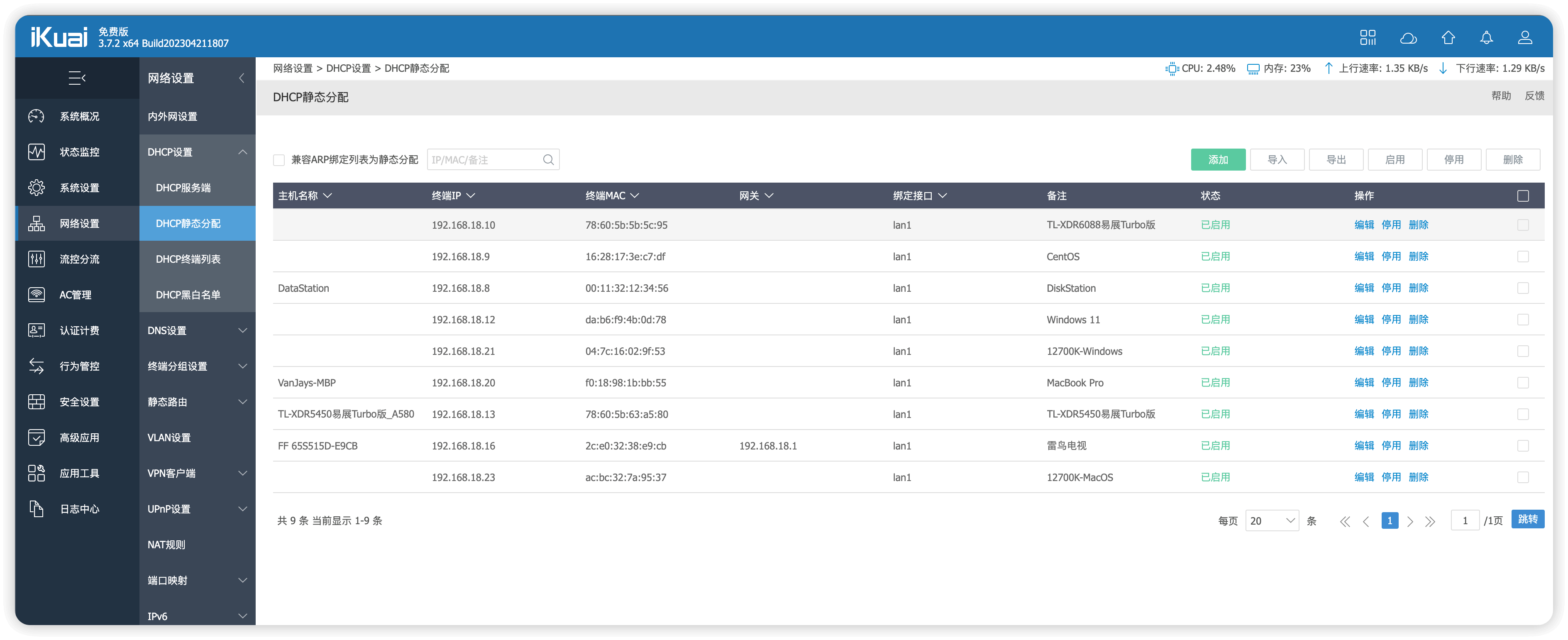

爱快管理界面

群晖桌面

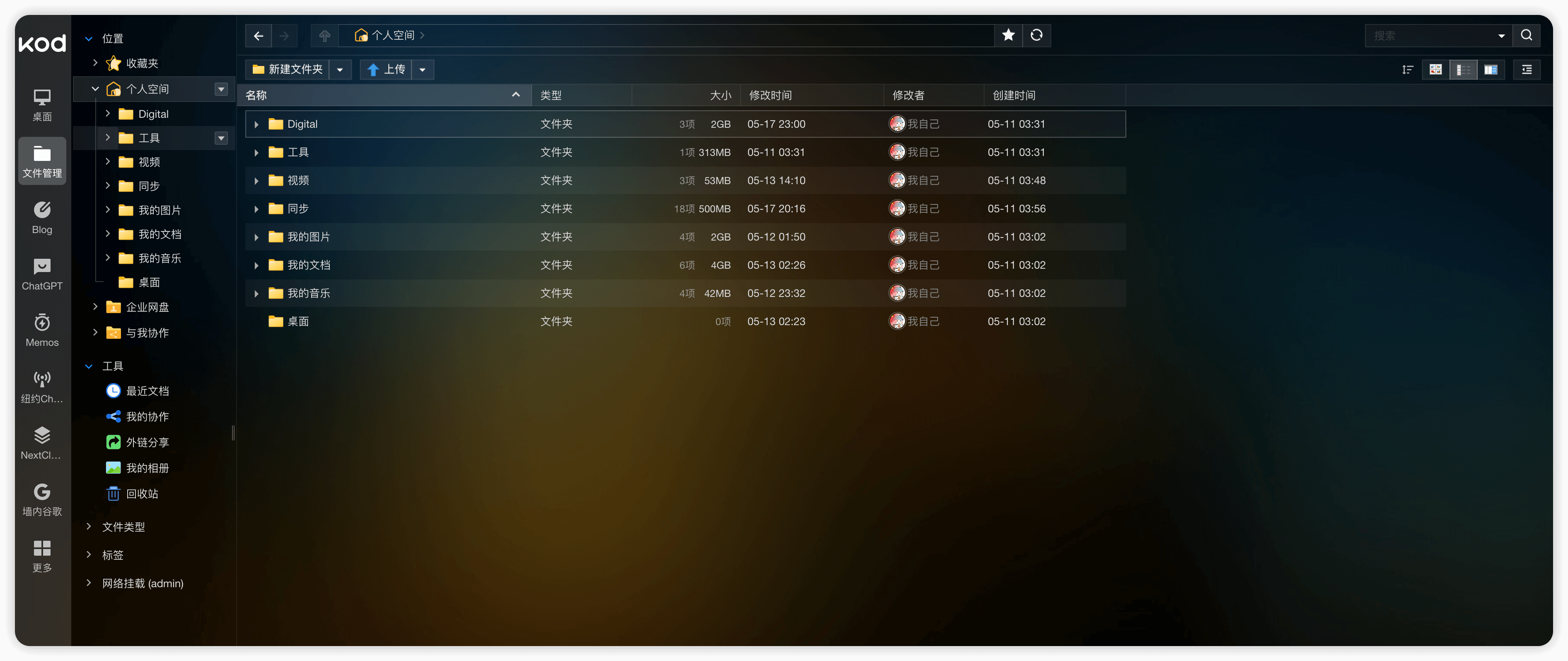

ChatGPT、kodbox、博客" style="font-family: "Roboto Slab", Monda, "PingFang SC", "Microsoft YaHei", sans-serif; line-height: 1.5; margin: 30px 0px 15px; font-size: 1.25em; color: rgb(85, 85, 85); text-align: justify; text-wrap: wrap; background-color: rgb(255, 255, 255);">其他服务，比如ChatGPT、kodbox、博客

总结

整个家庭组网的实践中，虚拟化技术以及PVE的硬件直通展示了很大的魅力。它们让我在一台8505小主机上同时运行了爱快、OpenWrt、CentOS、黑群晖以及Windows系统，满足了我家庭网络环境的多样化需求。

爱快作为主路由器，负责宽带拨号，同时也提供了稳定的网络连接；OpenWrt作为旁路由，实现了墙外访问的功能；黑群晖则部署在家庭网络中，作为NAS为所有设备提供数据存储和访问的服务；CentOS用于开启其他服务，为家庭网络增加更多可能性；最后，Windows系统提供了桌面环境，让我可以方便地把电视当作显示器使用。

总的来说，通过这次实践，我建立了一个高效、灵活、稳定的家庭网络环境，我期待在这个环境中，我可以更好地享受数字生活的便利和乐趣。

以上就是我在8505家庭组网PVE下iKuai、OpenWrt、CentOS、DSM、Windows等系统All In One实践记录。希望我的经验可以对你有所帮助。如果你有任何问题或者建议，欢迎在评论区留言。
