文章简介

本文旨在介绍无线控制器AC如何联动radius服务器实现无线用户认证准入，着重于介绍网络设备侧的配置
此文以H3C AC使用自身portal-web界面 + 联动内网radius服务器实现无线准入

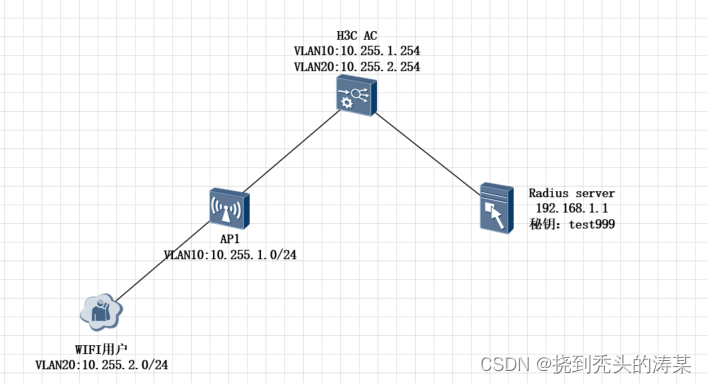

拓扑说明

需求：某公司内网无线网络需对接入用户进行portal认证，即当用户接入wifi，自动弹出web认证界面，用户输入账户密码即可访问网络

说明：内网中存在一台radius服务器对用户的账户密码进行验证、一台H3C AC用于管理AP。
radius服务器各功能已部署完成，且预共享秘钥为test999
VLAN10为AC、AP管理地址网段，VLAN20为接入用户无线网段

本场景默认AC可与radius server进行互访，如何实现互访不在本文谈论范围

AC portal接入组件

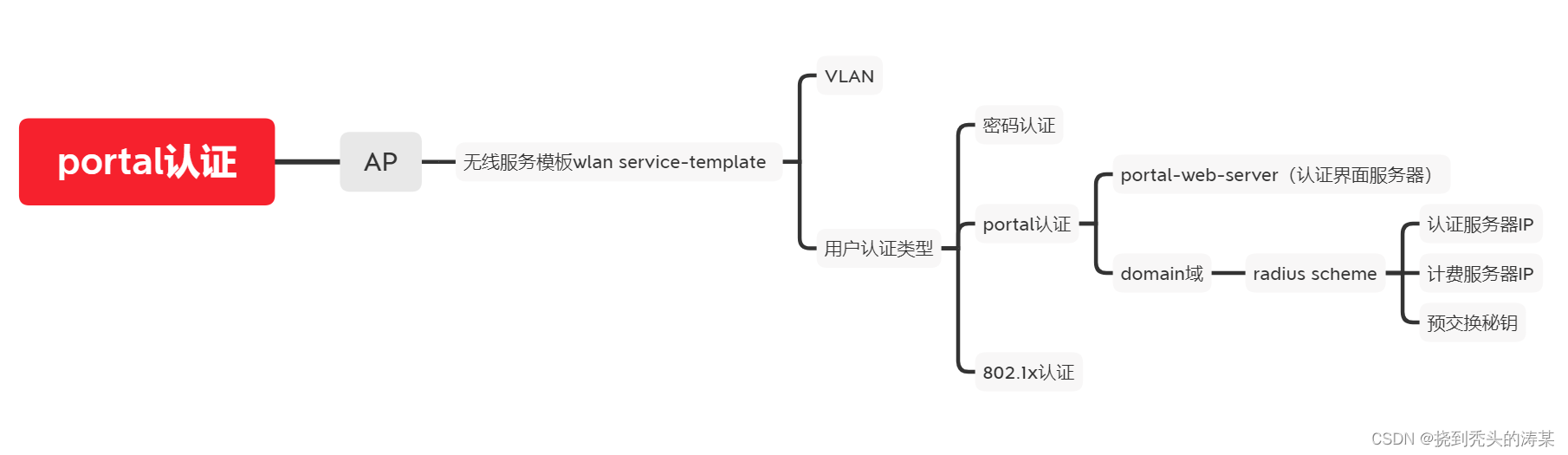

在AC上的配置组件与各组件间的关系见下图：

radius scheme：该组件规定了认证服务器、计费服务器的IP，以及服务器与AC之间的预共享秘钥。主要作用是归纳radius服务器的信息

domain域：该组件规定进行准入认证、授权、计费时，采用哪一个radius服务器。主要作用是将认证方式与radius服务器关联起来

portal-web-server：该组件定义了当用户接入wifi时，重定向到哪个网页输入账户密码。它可以是外部的、也可以是AC内置的web界面，此文介绍内置WEB。
通常来说，内置WEB是一个.zip类型的文件，用户跳转到认证界面的过程，即是用户访问AC中.zip文件的过程
主要作用是提供一个用户输入账户密码的交互界面，并收集用户所输入的内容

wlan service-template：该组件负责定义用户使用的网段、认证的类型（直接密码认证、802.1x、portal）、ssid（wifi名称），AP通过应用无线服务模板来实现wifi各项功能。主要作用是将整个wifi的信息关联起来

配置说明

我们已经了解完实现准入需要什么组件，现在来分析配置命令部分。建议根据上图来理解配置
AP的注册号也是它的序列号，在AP背板上可以找到（SN），此处假设为123456
AC：
基础配置：

int gx/0/x      //进入与AP相连的端口
  port link-mode bridge
  port access vlan 10
  dhcp enable     //开启dhcpip pool vlan10      //创建AP dhcp地址池
  gateway-list 10.255.1.254
  network 10.255.1.0 mask 255.255.255.0
  address range 10.255.1.1 10.255.1.253
  dns-list 8.8.8.8ip pool vlan20      //创建用户dhcp地址池
  gateway-list 10.255.2.254
  network 10.255.2.0 mask 255.255.255.0
  address range 10.255.2.1 10.255.2.253
  dns-list 8.8.8.8

radius scheme：

radius scheme radius1             //新建一个scheme，并命名为radius1
  primary authentication 192.168.1.1 1812        //定义主认证服务器的IP，认证端口默认为1812
  primary accounting 192.168.1.1 1813            //定义主计费服务器的IP，计费端口默认为1813
  key authentication cipher test999       //定义认证预共享秘钥
  key accounting cipher test999           //定义计费预共享秘钥
  user-name-format without-domain         //web界面收集的信息不加domain名称
  nas-ip 10.255.1.254                    //使用这个地址去联动radius服务器

domain：

domain domain1           //新建一个domain，并命名为domain1
  authentication portal radius-scheme radius1    //接入方式使用portal，认证方式采用radius1
  authorization portal radius-scheme radius1    //接入方式使用portal，授权方式采用radius1
  accounting portal radius-scheme radius1    //接入方式使用portal，计费方式采用radius1

portal-web-server：

portal local-web-server http     //创建一个本地web服务器
  default-logon-page abc.zip     //定义认证界面为本地的.zip文件界面，此处的abc根据实际文件名更改

portal web-server web1           //创建一个portal-web认证服务器，命名为web1
  url http://10.255.1.254/portal/      //指定服务器web的url，即认证用户跳转的网页
  server-type cmcc                  //一般使用cmcc
  url-parameter wlanuserip source-address   //与web服务器联动时，带上用户的源地址

wlan service-template：

wlan service-template temp1         //新建一个服务模板，并命名为temp1
  ssid guest                       //定义wifi名称为guest
  vlan 20                         //定义接入用户的网段为vlan20
  portal enable method direct      //用户接入wifi时，访问网络重定向到认证界面
  portal domain domain1            //关联domain1
  portal apply web-server web1     //web服务器使用web1
  service-template enable          //启用该模板

注册AP：

wlan ap ap1 model [ap型号]
  serial-id [序列号]
  radio 1
    radio enable                 //启用radio 1
    service-template temp1 vlan 20   //应用服务模板
  radio 2
    radio enable                 //启用radio 2
    service-template temp1 vlan 20   //应用服务模板

other：
以下命令均在系统视图配置

portal host-check enable  //默认情况AC根据arp表项验证用户合法性，但二层组网/本地转发模式下ARP表中不存在未认证用户的表项，打开此功能后，AC会在dhcp snooping、wlan snooping、arp三个表项中查找用户表项
portal free-rule 1 destination ip any tcp 53       //对未认证用户放行dns流量
portal free-rule 2 destination ip any udp 53       //对未认证用户放行dns流量

至此所有配置均介绍完毕
