华为防火墙实验基础篇 portal认证

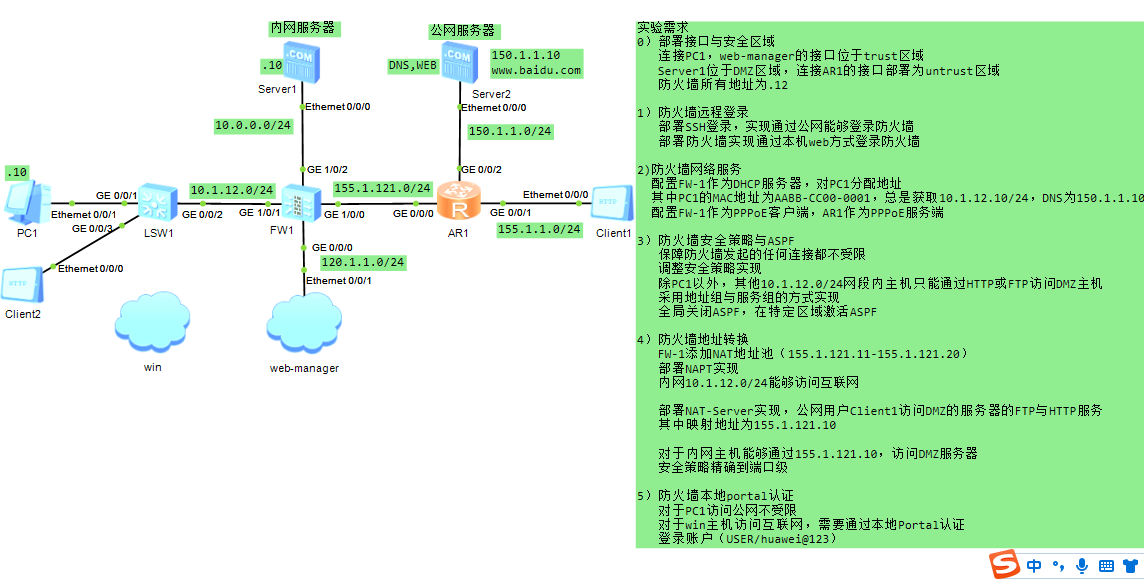

拓扑图

实验需求

0）部署接口与安全区域

连接PC1，web-manager的接口位于trust区域
Server1位于DMZ区域，连接AR1的接口部署为untrust区域
防火墙所有地址为.12

1）防火墙远程登录

部署SSH登录，实现通过公网能够登录防火墙
部署防火墙实现通过本机web方式登录防火墙

2)防火墙网络服务

配置FW-1作为DHCP服务器，对PC1分配地址
其中PC1的MAC地址为AABB-CC00-0001，总是获取10.1.12.10/24，DNS为150.1.1.10
配置FW-1作为PPPoE客户端，AR1作为PPPoE服务端

3）防火墙安全策略与ASPF

保障防火墙发起的任何连接都不受限
调整安全策略实现
除PC1以外，其他10.1.12.0/24网段内主机只能通过HTTP或FTP访问DMZ主机
采用地址组与服务组的方式实现
全局关闭ASPF，在特定区域激活ASPF

4）防火墙地址转换

FW-1添加NAT地址池（155.1.121.11-155.1.121.20）
部署NAPT实现
内网10.1.12.0/24能够访问互联网

部署NAT-Server实现，公网用户Client1访问DMZ的服务器的FTP与HTTP服务
其中映射地址为155.1.121.10

对于内网主机能够通过155.1.121.10，访问DMZ服务器
安全策略精确到端口级

5）防火墙本地portal认证

对于PC1访问公网不受限
对于win主机访问互联网，需要通过本地Portal认证
登录账户（USER/huawei@123）

配置

0）部署接口与安全区域

连接PC1，web-manager的接口位于trust区域
Server1位于DMZ区域，连接AR1的接口部署为untrust区域
防火墙所有地址为.12

FW的G1/0/0接口绑定dialer，目前无需配置地址

sysname FW1
#
interface GigabitEthernet0/0/0
 ip address 120.1.1.12 255.255.255.0
 service-manage https permit
 service-manage ping permit
#
interface GigabitEthernet1/0/1
 undo shutdown
 ip address 10.1.12.12 255.255.255.0
#
interface GigabitEthernet1/0/2
 undo shutdown
 ip address 10.0.0.12 255.255.255.0
#
firewall zone trust
 set priority 85
 add interface GigabitEthernet0/0/0
 add interface GigabitEthernet1/0/1
#
firewall zone dmz
 set priority 50
 add interface GigabitEthernet1/0/2
#

1）防火墙远程登录

部署SSH登录，实现通过公网能够登录防火墙
部署防火墙实现通过本机web方式登录防火墙

注意：防火墙默认加密安全级别高较高，需要调整为aes128_cbc，不然无法成功ssh

web登录方式可修改默认端口号

由于拨号接口未配置，目前无法测试ssh

web-manager security version tlsv1 tlsv1.1 tlsv1.2
 # 修改端口
 web-manager security enable port 10443
 # 修改超时时间
 web-manager timeout 1440
 #关闭配置向导
 undo web-manager config-guide enable
#
# 创建用户
aaa
 manager-user USER
  password cipher huawei@123
  service-type web ssh
  level 15
 bind manager-user USER role system-admin
#

stelnet server enable
ssh user USER
ssh user USER authentication-type password
ssh user USER service-type stelnet
# 修改加密算法
ssh server cipher aes128_cbc
#
user-interface vty 0 4
 authentication-mode aaa
 protocol inbound ssh
#
rsa local-key-pair create

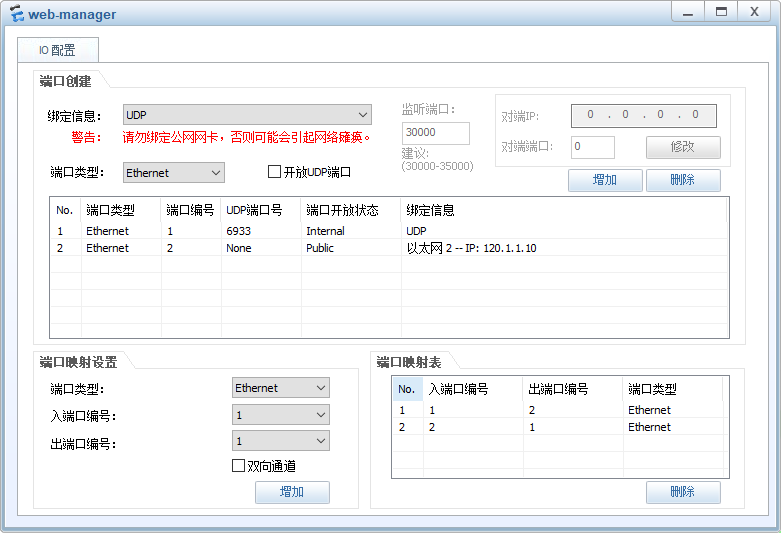

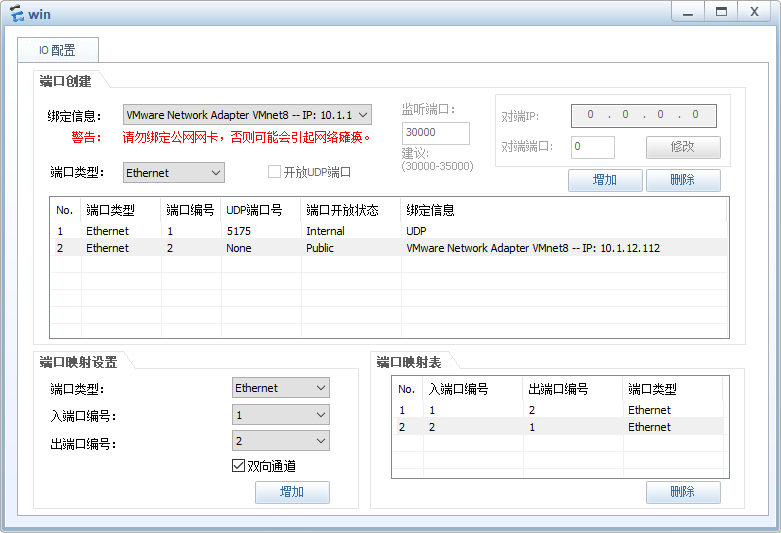

桥接配置：

测试

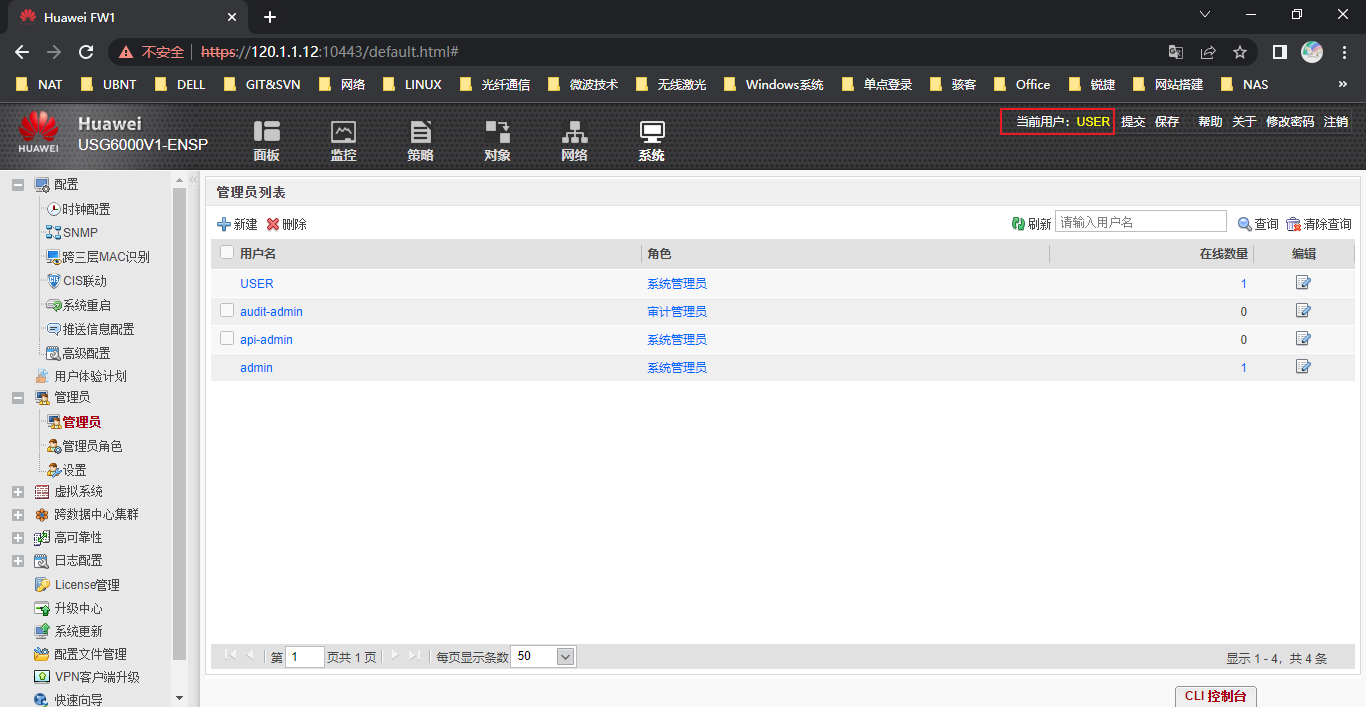

目前只能测试web登录，ssh在PPPoE配置后测试

2)防火墙网络服务

配置FW-1作为DHCP服务器，对PC1分配地址
其中PC1的MAC地址为AABB-CC00-0001，总是获取10.1.12.10/24，DNS为150.1.1.10
配置FW-1作为PPPoE客户端，AR1作为PPPoE服务端

 sysname AR1
#
aaa
 local-user user password cipher huawei@123
 local-user user service-type ppp
#
interface Virtual-Template1
 ppp authentication-mode chap
 remote address 155.1.121.12
 # 为对端分配IP地址时，不允许对端使用自行配置的IP地址
 ppp ipcp remote-address forced
 ip address 155.1.121.1 255.255.255.0
#
interface GigabitEthernet0/0/0
 pppoe-server bind Virtual-Template 1
#
interface GigabitEthernet0/0/1
 ip address 155.1.1.1 255.255.255.0
#
interface GigabitEthernet0/0/2
 ip address 150.1.1.1 255.255.255.0
#
# 第一次连接ssh需配置
ssh client first-time enable
#

# 拨号规则，可选配置
dialer-rule 1 ip permit
#
dhcp enable
#
interface Dialer1
 link-protocol ppp
 ppp chap user USER
 ppp chap password cipher huawei@123
 ip address ppp-negotiate
 dialer user TEST
 dialer bundle 1
 # dialer-group 数字需与dialer-rule一致
 dialer-group 1
 service-manage ssh permit
#
interface GigabitEthernet1/0/0
 pppoe-client dial-bundle-number 1
#
interface GigabitEthernet1/0/1
 undo shutdown
 ip address 10.1.12.12 255.255.255.0
 dhcp select interface
 dhcp server static-bind ip-address 10.1.12.10 mac-address aabb-cc00-0001 description PC1
 dhcp server dns-list 150.1.1.10
#
firewall zone untrust
 set priority 5
 add interface Dialer1
#
ip route-static 0.0.0.0 0.0.0.0 Dialer1
#

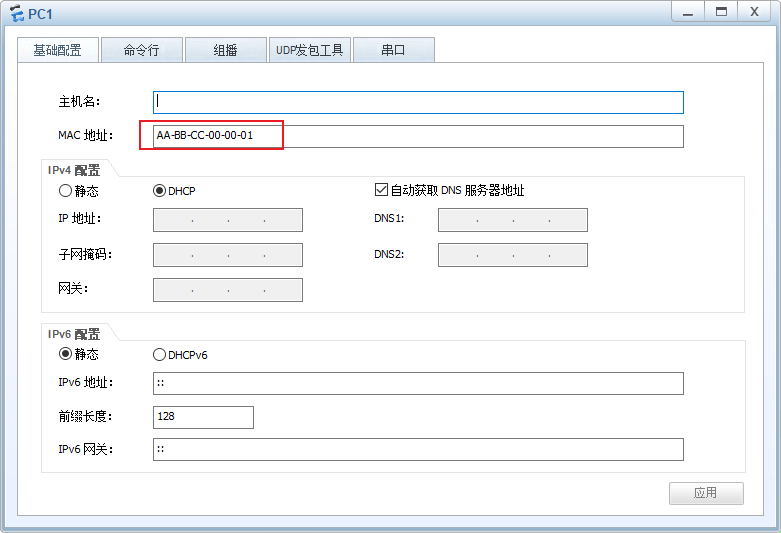

修改PC1的MAC地址

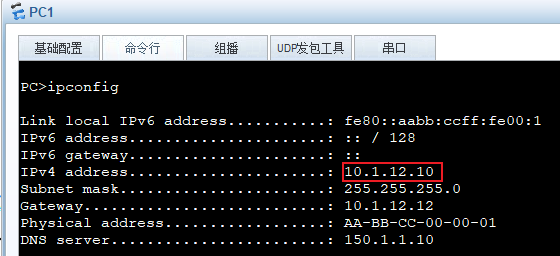

PC1获取到绑定的地址

FW1查看PPPoE状态

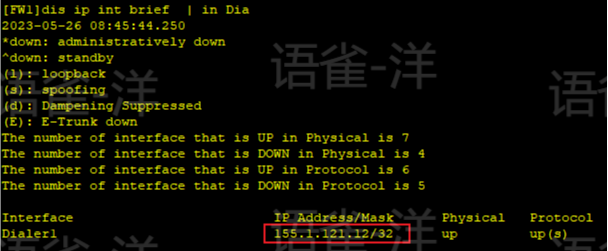

查看Dialer接口的IP地址

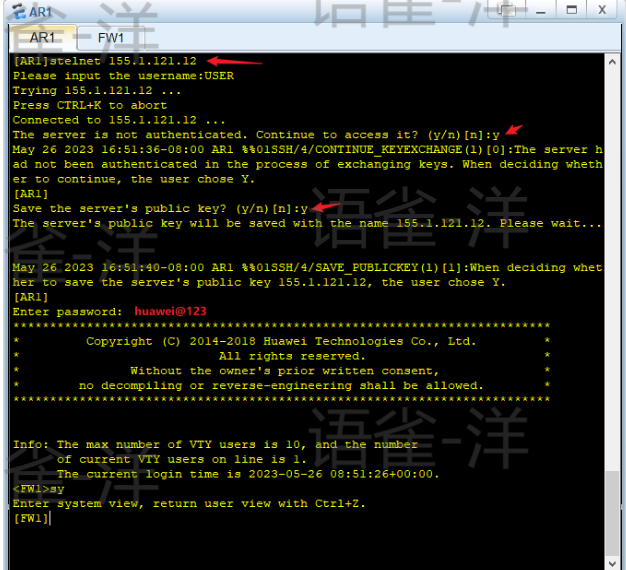

测试ssh，可以正常登录

3）防火墙安全策略与ASPF

保障防火墙发起的任何连接都不受限

调整安全策略实现

除PC1以外，其他10.1.12.0/24网段内主机只能通过HTTP或FTP访问DMZ主机

采用地址组与服务组的方式实现

全局关闭ASPF，在特定区域激活ASPF

FTP为双通道协议，需开启ASPF

# 配置地址组和服务组
ip address-set PC1 type object
 description IP_10.1.12.10
 address 0 10.1.12.10 mask 32
#
ip address-set inside_net type group
 address 0 10.1.12.0 mask 24
#
ip service-set http&ftp type group 0
 service 0 service-set http
 service 1 service-set ftp
#
security-policy
 rule name local->any
  source-zone local
  action permit
 rule name trust->dmz
  source-zone trust
  destination-zone dmz
  source-address address-set inside_net
  source-address-exclude address-set PC1
  service http&ftp
  action permit
 rule name PC1->dmz
  source-zone trust
  destination-zone dmz
  source-address address-set PC1
  action permit
#
# 关闭ftp的全局ASPF
undo firewall detect ftp
#
# 针对trust，dmz区域开启ftp的ASPF
firewall interzone trust dmz
 detect ftp
#

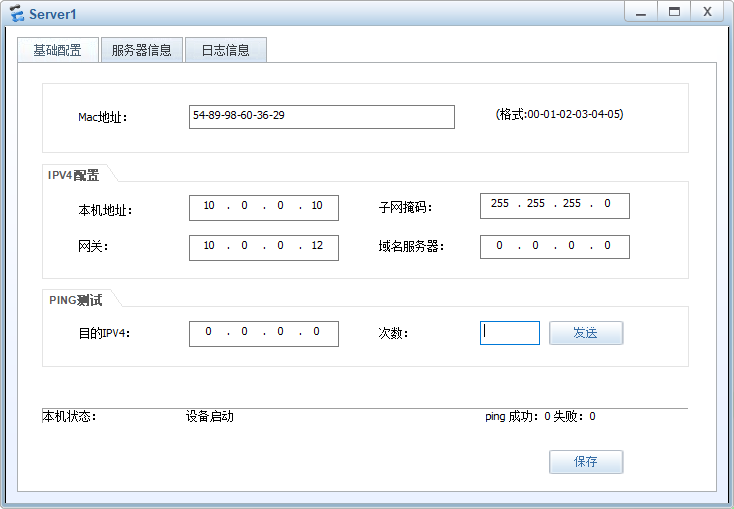

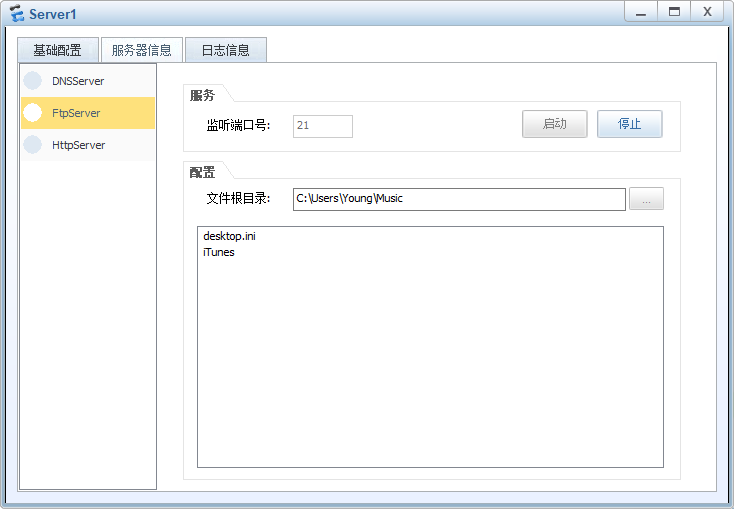

内网服务器配置

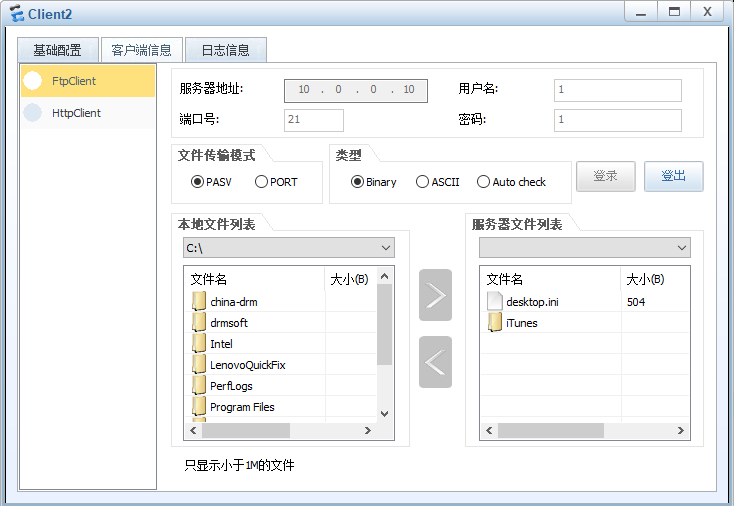

测试访问FTP与HTTP

4）防火墙地址转换

FW-1添加NAT地址池（155.1.121.11-155.1.121.20）
部署NAPT实现
内网10.1.12.0/24能够访问互联网

配置安全策略

部署NAT-Server实现，公网用户Client1访问DMZ的服务器的FTP与HTTP服务
其中映射地址为155.1.121.10

注意no-reverse和unr-route两个参数的使用

no-reverse：server-map不生成反向表项，可以使用一个映射地址做多个映射
unr-route：下发UNR路由，防止路由环路，如果nat server的地址与出接口不在同一网段，一定要配置

配置安全策略
配置untrust与dmz区域的ASPF

对于内网主机能够通过155.1.121.10，访问DMZ服务器
安全策略精确到端口级

可以配置目的NAT，实际上由于匹配server-map表项，目的NAT可不必配置

nat server 0 protocol tcp global 155.1.121.10 www inside 10.0.0.10 www no-reverse unr-route
nat server 1 protocol tcp global 155.1.121.10 ftp inside 10.0.0.10 ftp no-reverse unr-route
#
nat address-group nat_pool 0
 mode pat
 section 0 155.1.121.11 155.1.121.20
#
nat-policy
 rule name snat
  source-zone trust
  destination-zone untrust
  source-address address-set inside_net
  action source-nat address-group nat_pool
#
security-policy
 rule name trust->untrust
  source-zone trust
  destination-zone untrust
  source-address address-set inside_net
  action permit
 rule name untrust->dmz
  source-zone untrust
  destination-zone dmz
  service ftp
  service http
  action permit
#
firewall interzone untrust dmz
 detect ftp
#

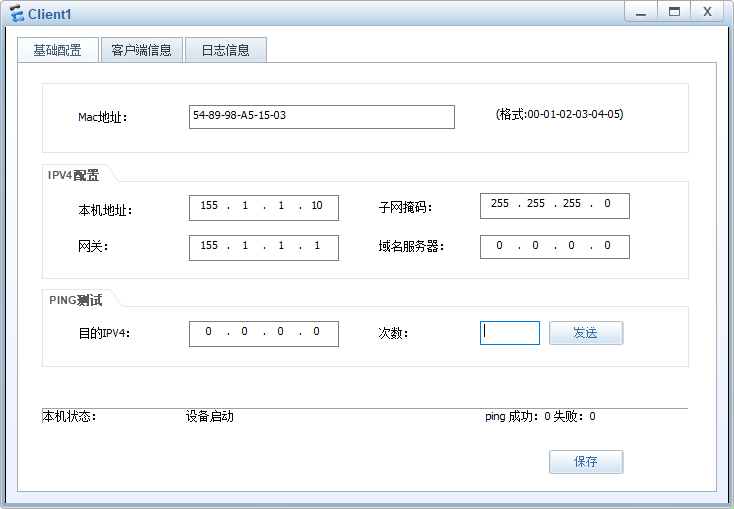

client1配置

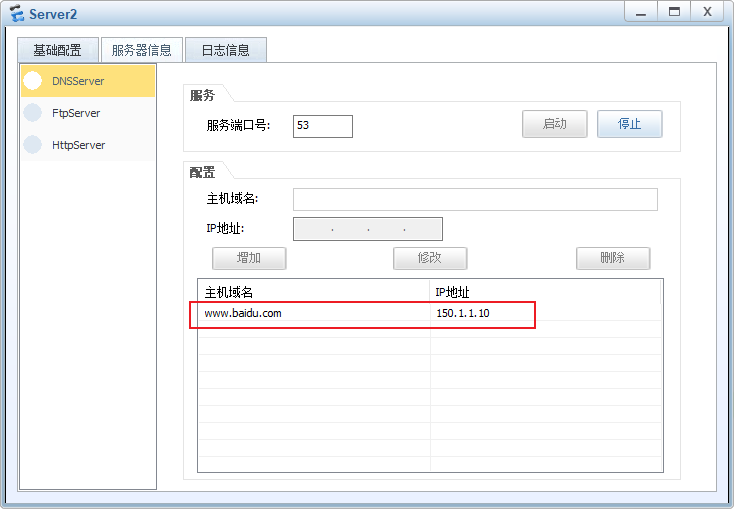

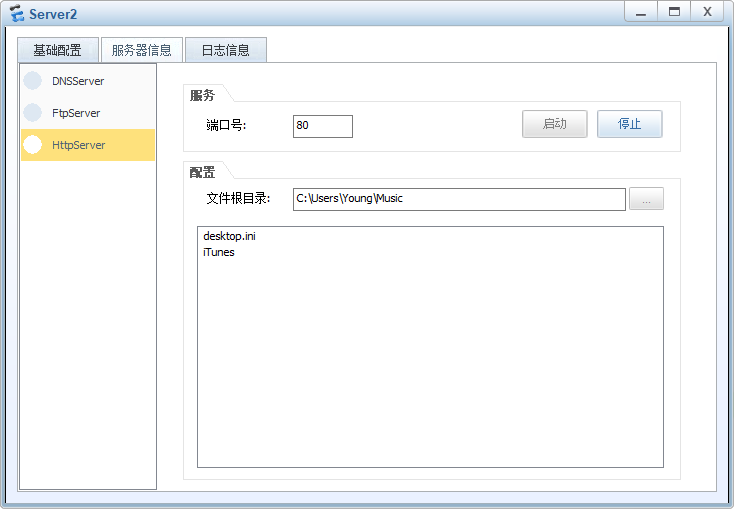

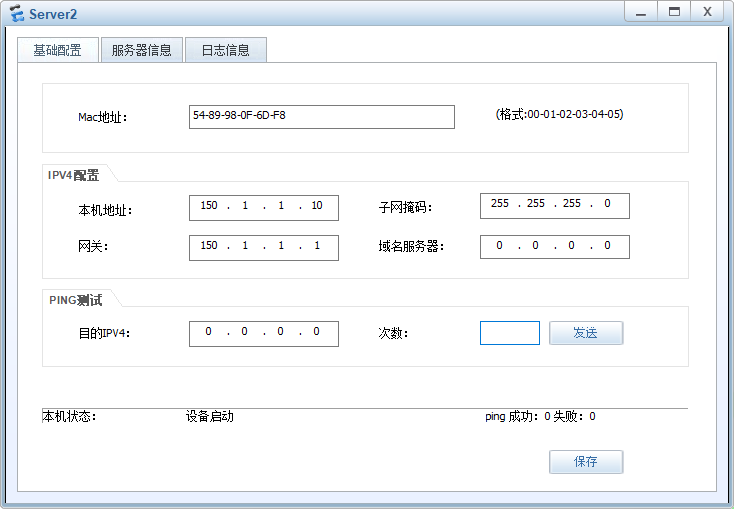

公网服务器配置，配置为DNS服务器与HTTP服务器

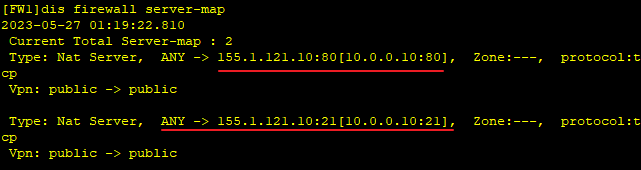

查看server-map表项，未生成反向表项

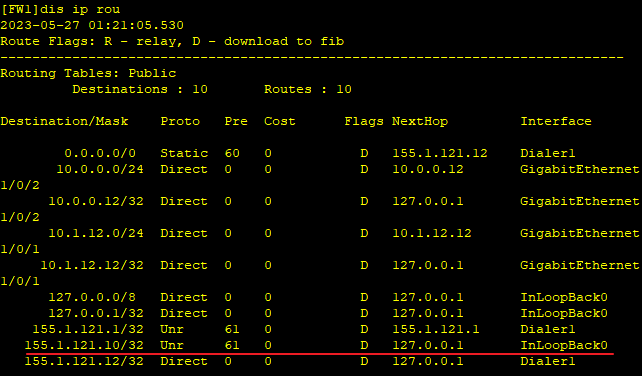

查看防环路由

测试

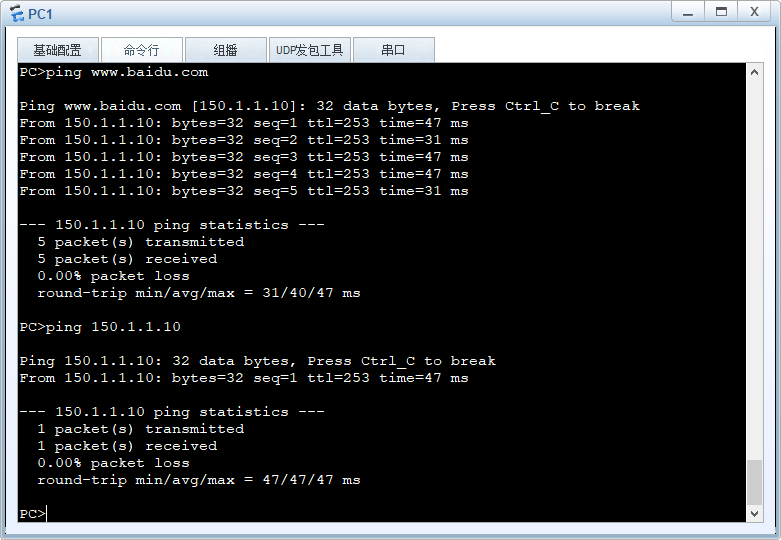

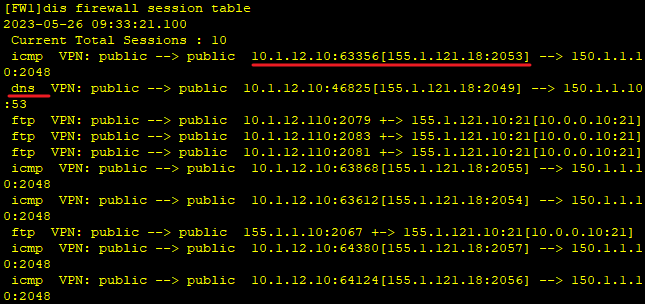

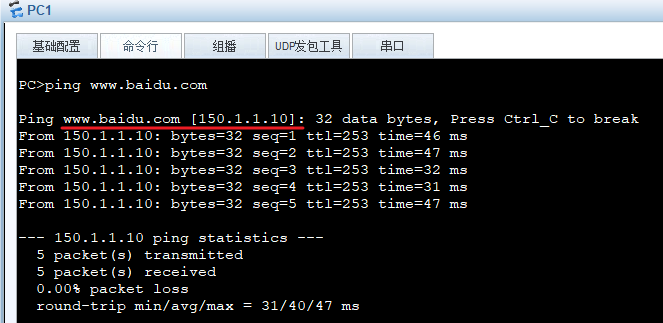

内网PC访问互联网，ping域名可解析为IP地址，内网地址转换成155.1.121.18

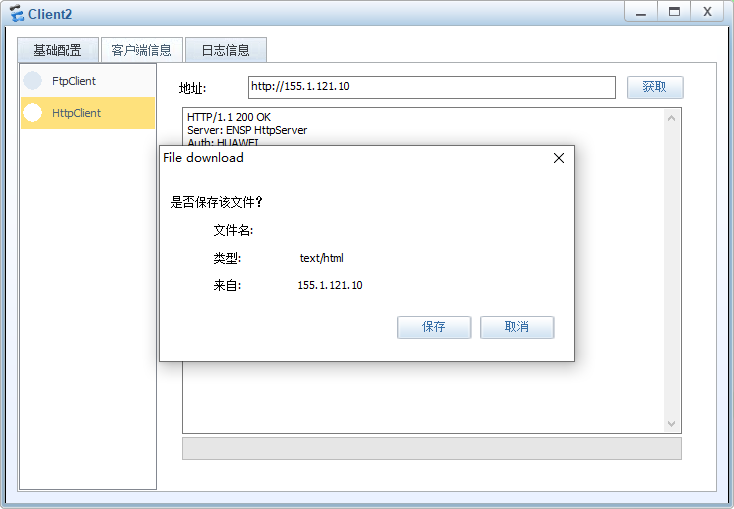

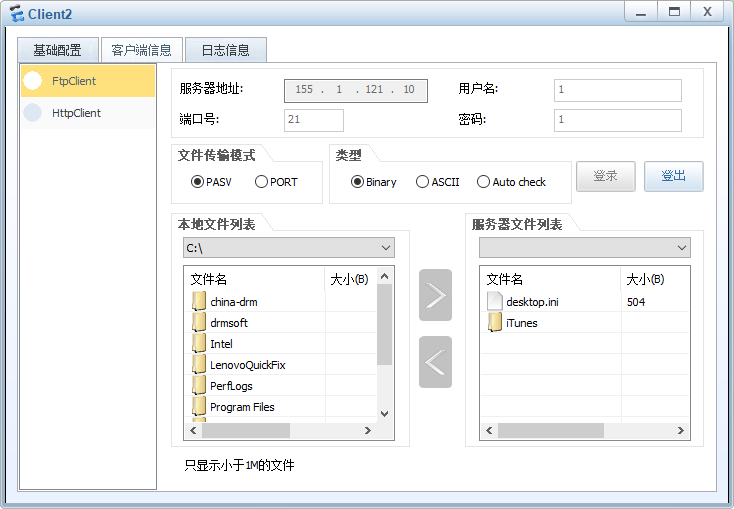

公网用户访问内网服务器FTP与HTTP，正常访问

内网主机通过公网地址155.1.121.10访问DMZ的服务器

5）防火墙本地portal认证

对于PC1访问公网不受限
对于win主机访问互联网，需要通过本地Portal认证
登录账户（USER/huawei@123）

该账号不会保存，重新打开ensp后需要配置

配置安全策略，trust->local目的端口为8887

security-policy
 rule name trust->local
  source-zone trust
  destination-zone local
  service protocol tcp destination-port 8887
  action permit
#

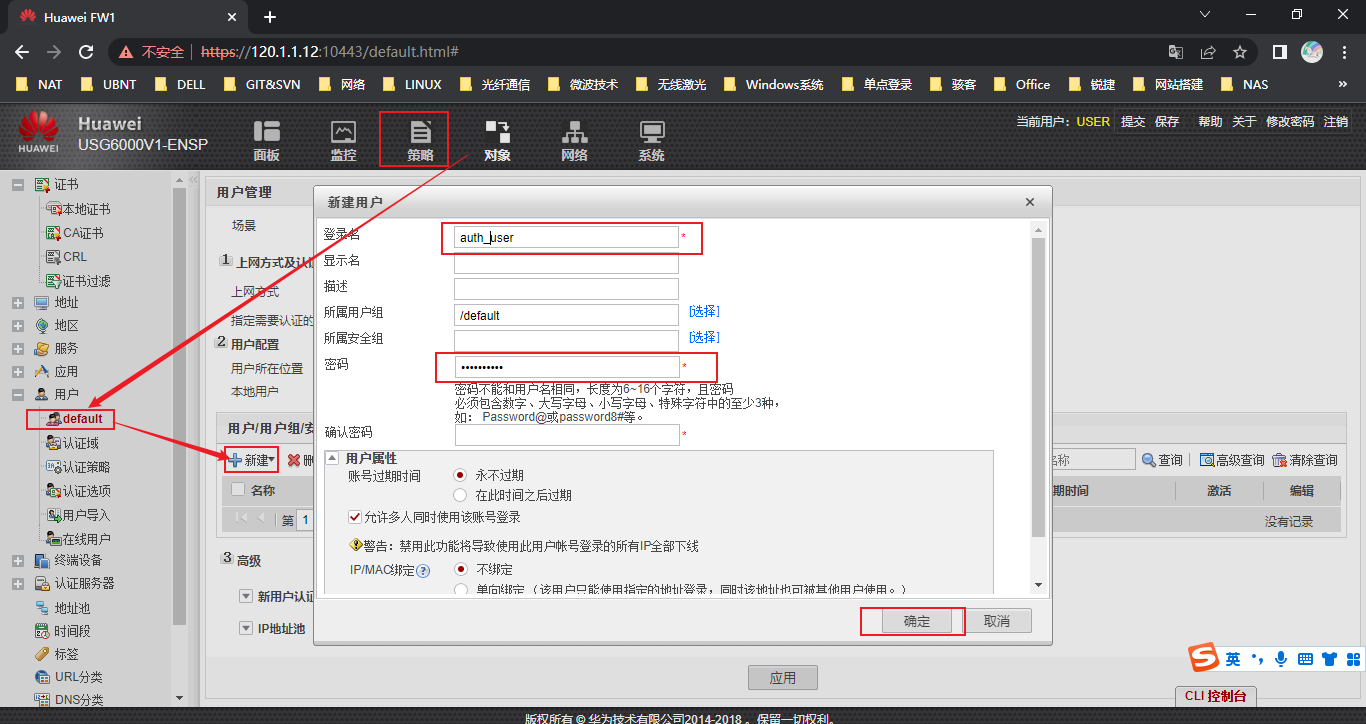

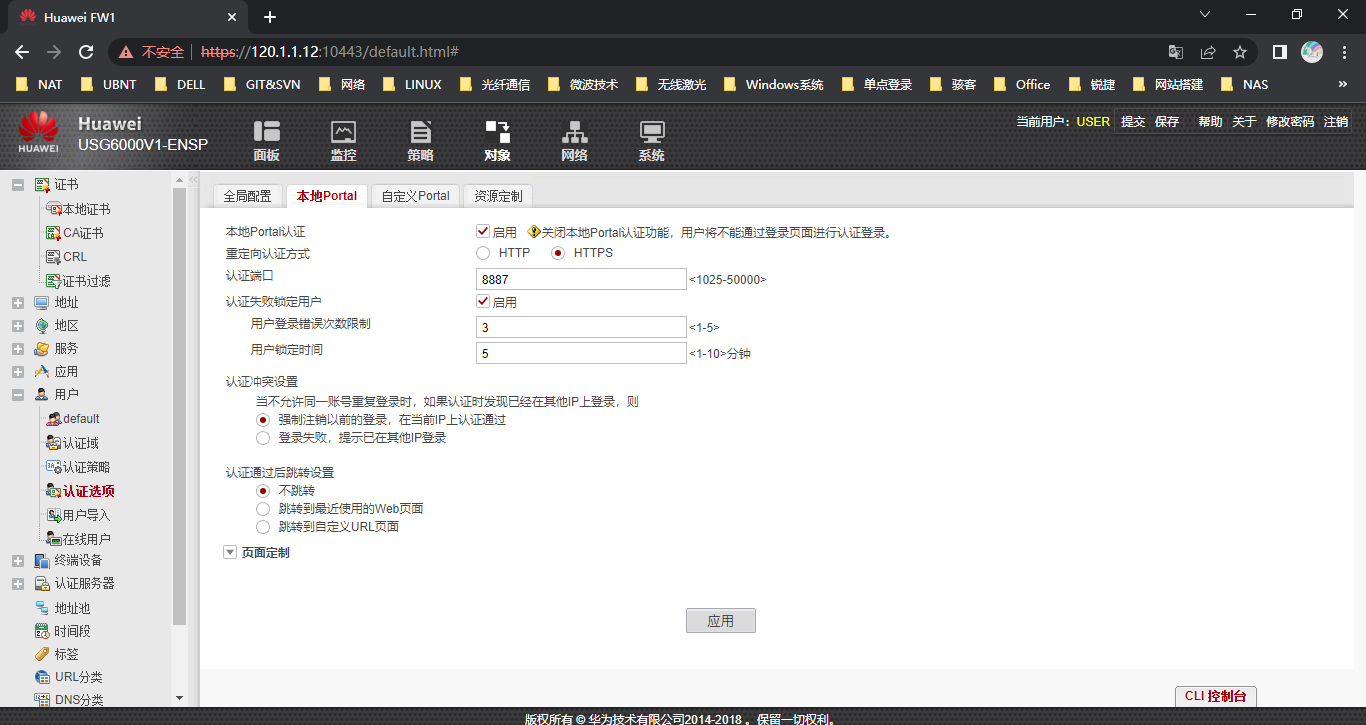

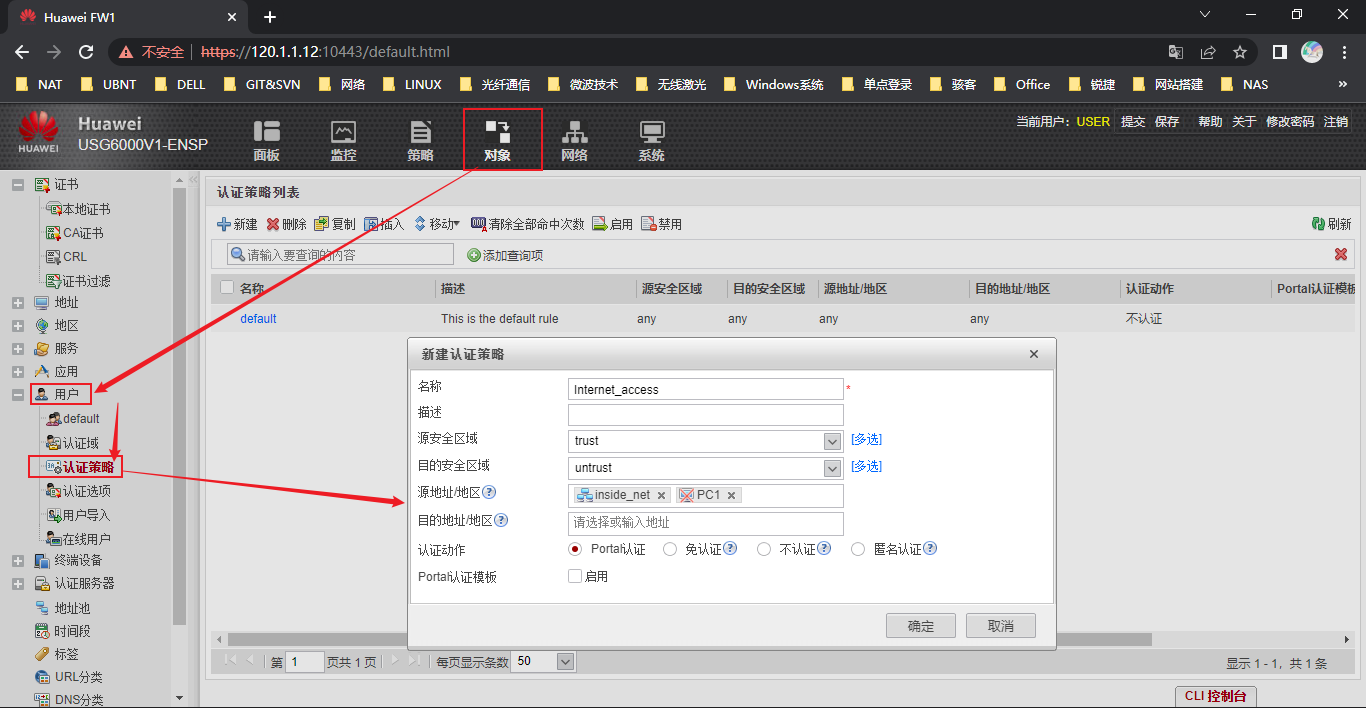

通过web页面配置

可选配置，如认证后自动跳转页面，认证页面端口号

补充：命令行配置Portal认证

aaa
 domain default
  service-type internetaccess
  internet-access mode password
  reference user current-domain
#
auth-policy
 rule name Internet_access
  source-zone trust
  destination-zone untrust
  source-address address-set inside_net
  source-address-exclude address-set PC1
  action auth
#
user-manage user auth_user
  password huawei@123
  parent-group /default
  bind mode unidirectional
  multi-ip online enable
#

测试

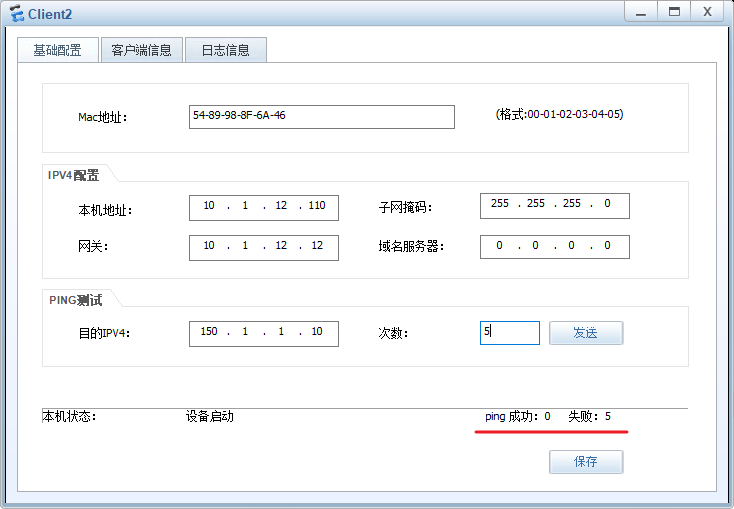

此时client2在未认证情况下，无法ping通公网服务器

PC1可以访问公网不受影响

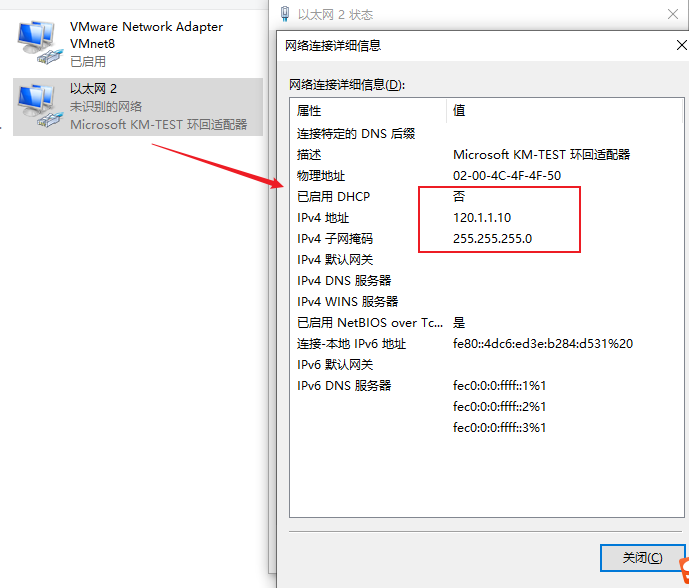

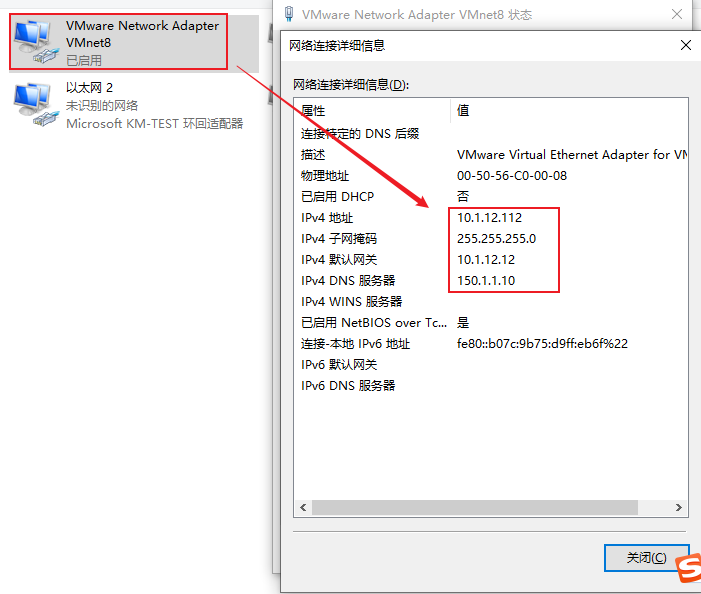

为了测试Portal认证，使用了vmware的虚拟网卡（如果没有安装vmware，可创建环回网卡），桥接网卡配置（也可以自动获取到10.1.12.0网段的地址），使用真实的笔记本充当内网PC，系统Win10

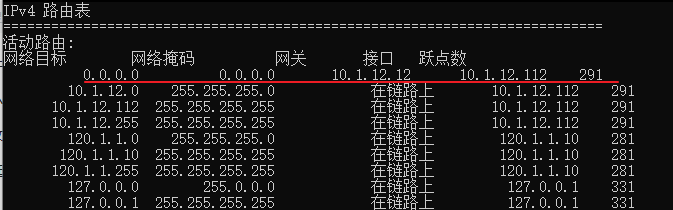

禁用其他网卡，保证PC默认路由走桥接的网卡，查看路由命令route print -4（不禁用网卡的情况下，也可手动配置默认路由，保证跃点数最小）

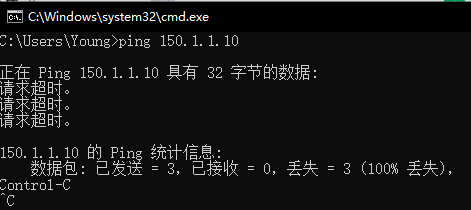

未认证情况下，不可访问互联网

在浏览器中输入150.1.1.10，会跳转到认证页面，输入账号，密码登录

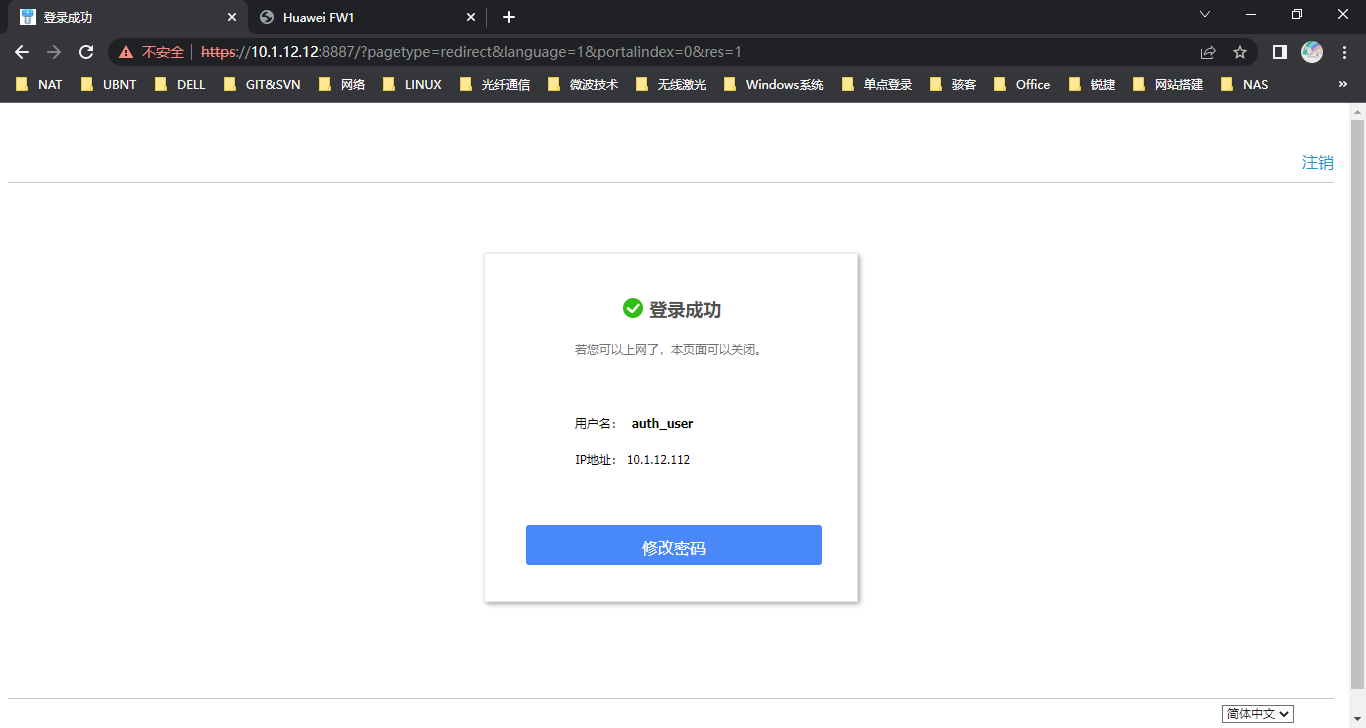

认证成功

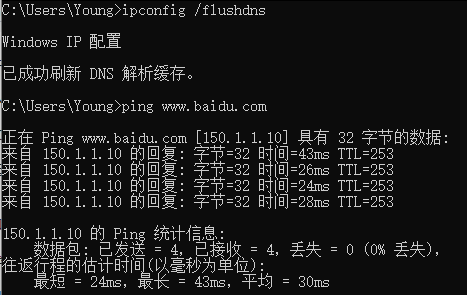

ping www.baidu.com或访问150.1.1.10，均可访问

补充细节

如果AR1上配置G0/0/0接口地址，VT接口借用G0/0/0口地址，会发现内网访问公网不通，公网client访问内网服务器155.1.121.10的FTP，HTTP也无法正常访问

interface Virtual-Template1
 undo ip add
#
interface GigabitEthernet0/0/0
 ip address 155.1.121.1 255.255.255.0
#
interface Virtual-Template1
 ip address unnumbered interface GigabitEthernet0/0/0
#

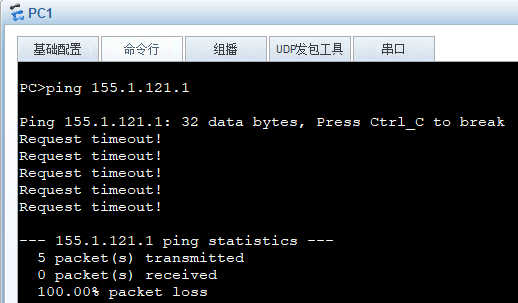

内网主机无法访问公网

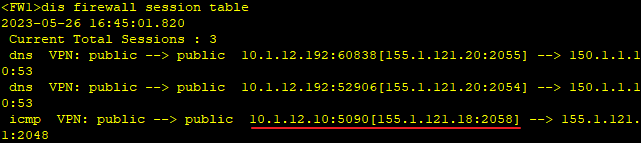

查看防火墙会话表，地址已进行转换

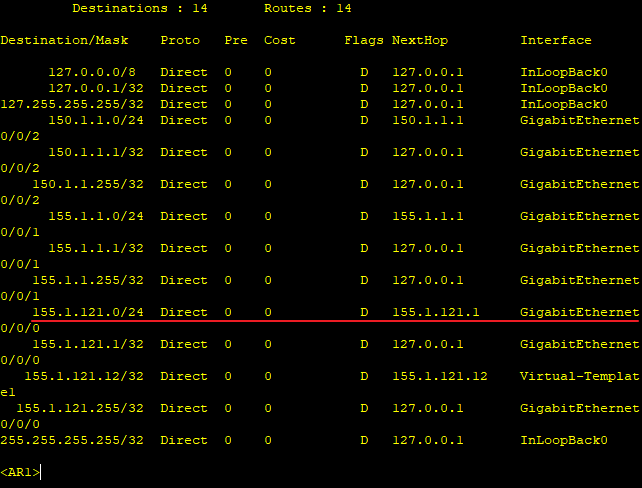

原因：AR1的路由表去往155.1.121.0/24的出接口为G0/0/0，没有通过VT接口，走物理接口，数据会封装成以太网2的格式，AR1会发送ARP请求155.1.121.18的MAC，FW1收到ARP请求，由于没有配置此IP，不会应答，由于没有MAC地址，AR1无法完成封装，丢包

解决：配置静态路由155.1.121.0/27出接口VT接口

ip route-static 155.1.121.0 27 Virtual-Template 1
#

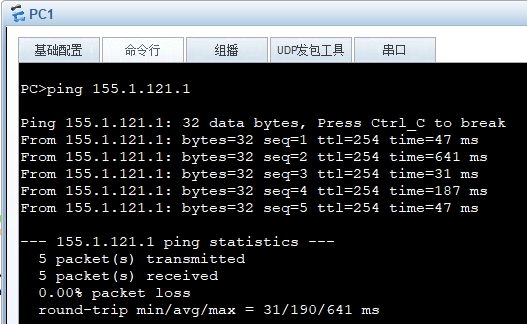

返回的数据会通过VT接口封装为PPPoE的帧，发送回防火墙，匹配会话表，PC1正常访问互联网

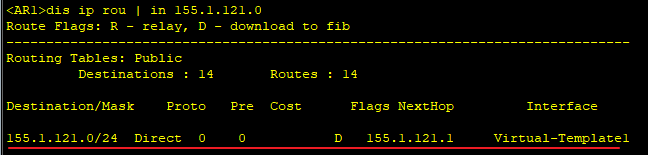

区别在于手动配置VT接口的IP地址，直接会生成关于155.1.121.0/24的路由出接口为VT接口
