第一种通过Managenment口配置

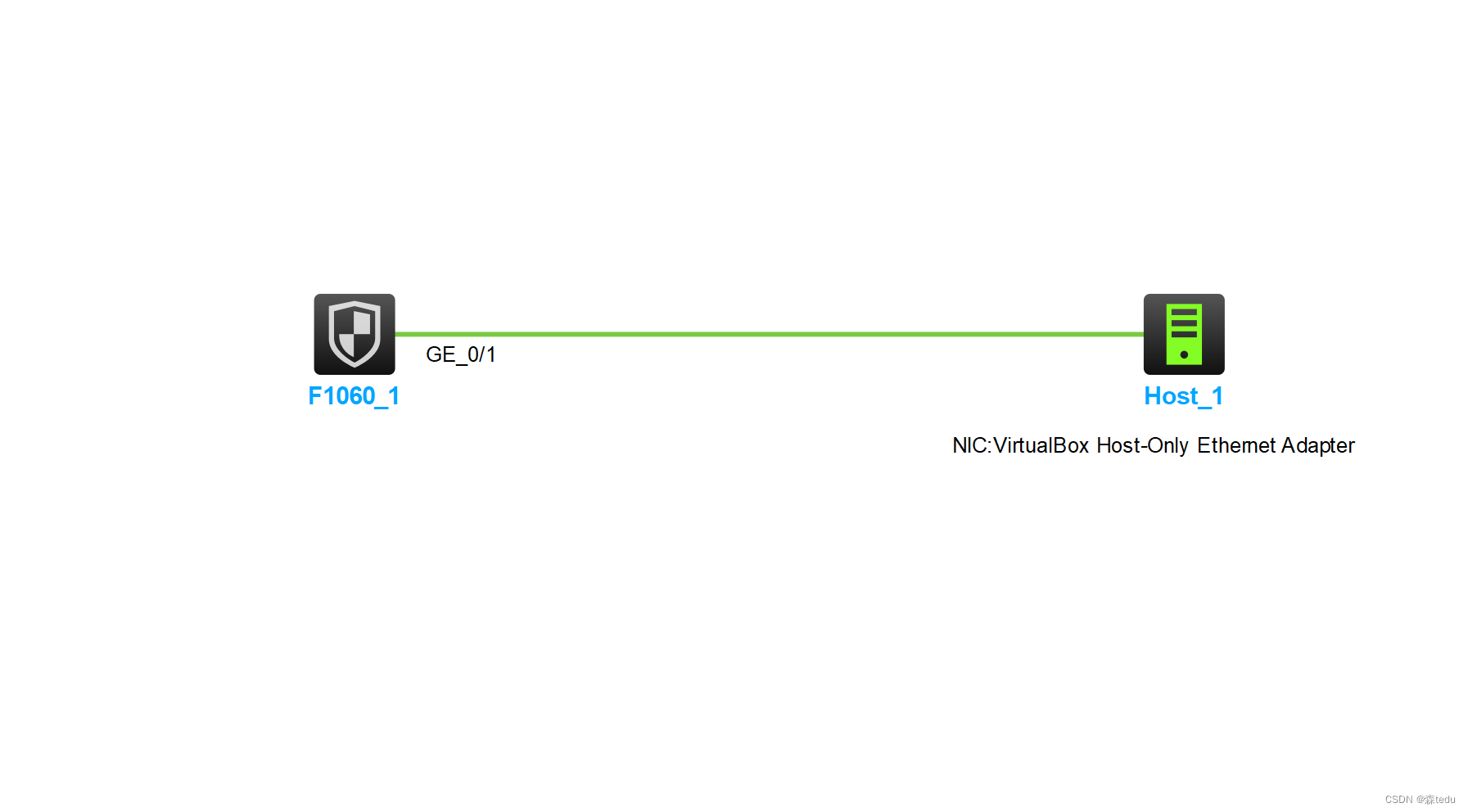

1.搭建工程图

2.配置ip地址

(1) 配置Host_1地址：

打开本地物理机的网络连接，将VirtualBox 网卡地址配置为192.168.0.x x 和防火墙同一网段。

3.将G1/0/0接口划入安全域，命令如下

[H3C]sysN

[H3C]sysname FW1

[FW1]int g 1/0/1

[FW1-GigabitEthernet1/0/1]undo ip ad 192.168.0.1 24（默认端口IP不删除，配置其他端口会提示重叠）

[FW1-GigabitEthernet1/0/1]int g 1/0/0

[FW1-GigabitEthernet1/0/0]ip ad 192.168.0.3 24

[FW1-GigabitEthernet1/0/0]quit

[FW1]security-zone name management

[FW1-security-zone-Management]import int g 1/0/0 //将端口导入到安全管理口

[FW1-security-zone-Management]quit

查看安全域及域下接口：

<FW1>dis security-zone

Name: Management

Members:

  GigabitEthernet1/0/0

4.创建ACL允许管理流量通过

[H3C]acl advanced 3000

[H3C-acl-ipv4-adv-3000]rule permit ip //允许所有流量通过，具体根据实际情况来

5.创建域间策略

Management到local策略：

[H3C]zone-pair security source management destination local

[H3C-zone-pair-security-Management-Local]packet-filter 3000

local到management策略：

[H3C]zone-pair security source local destination management

[H3C-zone-pair-security-Management-Local]packet-filter 3000

（注：management口 默认开启http https服务，如果web界面无法登录，可以ip http enable）

6、通过浏览器登录防火墙端口IP，默认用户名及密码为admin/admin如下图

————————————————



第二种将端口加入安全trust区域配置



通过trust区域配置防火墙web

[H3C]sysname FW2

[FW2]int g 1/0/1

[FW2]security-zone name Trust

[FW2-security-zone-Trust]import int g1/0/1 //将端口加入trust安全区域

[FW2-security-zone-Trust]qui

[FW2]object-policy ip manage //创建对象策略

[FW2-object-policy-ip-manage]rule pass

[FW2]zone-pair security source trust destination local //域间应用

[FW2-zone-pair-security-Trust-Local]object-policy apply ip manage //调用策略应用管理

[FW2]zone-pair security source local destination trust //域间应用

[FW2-zone-pair-security-Trust-Local]object-policy apply ip manage //调用策略应用管理

[FW2-zone-pair-security-Trust-Local]quit

[FW2]ip http enable //启用http服务

[FW2]ip https enable

[FW2]local-user admin class manage //创建web用户名

[FW2-luser-manage-admin]password simple cs348047459. //创建密码

[FW2-luser-manage-admin]service-type http https

[FW2-luser-manage-admin]authorization-attribute user-role network-admin

//授权管理员用户有登录web权限

通过浏览器登录防火墙端口IP192.168.0.1 24 即可访问web界面

注：H3C 防火墙默认端口g1/0/1 IP地址为192.168.0.1 24

————————————————
