  IPSec/IKEv2 ×××搭建和使用 （最下面有一键安装脚本）

本次操作系统环境为centos6，其他系统也有介绍

一、编译安装Strongswan

1,安装必须的库
Ubuntu:

CentOS:

2,下载strongswan并解压(*代表当前Strongswan版本号，当前最新版本是5.5.1)

3,编译Strongswan:
Xen、KVM（实体机、虚拟机）使用以下参数: （若是想自定义路径则加上 --prefix=/data/server/strongswan）

OpenVZ（vps云主机）需额外增加一个 enable-kernel-libipsec:

4,编译并安装:

编译完成后如果没有报错,且使用ipsec version指令能出现版本信息,则表示安装成功

二、配置证书

1,生成CA证书的私钥（添加自定义安装路径后，这些命令都在自定义的路径下面）

2,自建私钥，签名CA证书

提示:多个vps使用同个CA根证书（客户端使用一个证书登陆不同vpn）:
如果需要多个vps使用同一个CA根证书,则以上两步只执行一次,之后所有vps都使用上面生成的这两个ca.pem和ca.cert.pem文件进行后续的操作.
然后把多台vps解析到同一个域名的不同二级域名下.
这样客户端连接各个服务器时,只需要客户端安装一次根证书ca.cert.pem（ca.cert.cer）即可.

3,生成服务器证书所需的私钥:

4,用CA证书签发服务器证书

先确定你的服务器的IP地址或域名,以后客户端连接时只能使用证书中的IP地址或域名连接(多服务器使用相同根证书CA的,请先做好服务器的域名解析),
然后将下面命令中的111.111.111.111替换为自己服务器的IP地址或域名,一共需要替换两处:

注意以上命令中的”C=”和”O=”的值要与第2步CA中的C,O的值保持一致.

5,生成客户端证书所需的私钥:

6,用CA签名客户端证书(将ca.cert.pem改成ca.cert.cer后供手机客户端安装使用)(C,O的值要与上面第2步CA的值一致,CN的值随意)

7,生成pkcs12证书（供电脑端安装使用，输入的密码供导入证书时候使用）：

注意以上命令中的”-caname”后面的引号里的值必须要与第2步CA中的”CN=”的值保持一致.

8,服务端安装证书:（添加自定义安装路径后，这些都在自定义的路径下面-->/usr/local/改为/data/server/strongswan/）

三、配置Strongswan

1,编辑/usr/local/etc/ipsec.conf文件: (注意下面的ios_ikev2配置项 leftid改为当前实际的服务器的IP地址或域名111.111.111.111)

修改为以下内容:

config setup

    uniqueids=never #多台设备同时在线

conn iOS_cert

    keyexchange=ikev1

    fragmentation=yes

    left=%defaultroute

    leftauth=pubkey

    leftsubnet=0.0.0.0/0

    leftcert=server.cert.pem

    right=%any

    rightauth=pubkey

    rightauth2=xauth

    rightsourceip=10.31.2.0/24

    rightcert=client.cert.pem

    auto=add

conn android_xauth_psk

    keyexchange=ikev1

    left=%defaultroute

    leftauth=psk

    leftsubnet=0.0.0.0/0

    right=%any

    rightauth=psk

    rightauth2=xauth

    rightsourceip=10.31.2.0/24

    auto=add

conn networkmanager-strongswan

    keyexchange=ikev2

    left=%defaultroute

    leftauth=pubkey

    leftsubnet=0.0.0.0/0

    leftcert=server.cert.pem

    right=%any

    rightauth=pubkey

    rightsourceip=10.31.2.0/24

    rightcert=client.cert.pem

    auto=add

conn ios_ikev2

    keyexchange=ikev2

    ike=aes256-sha256-modp2048,3des-sha1-modp2048,aes256-sha1-modp2048!

    esp=aes256-sha256,3des-sha1,aes256-sha1!

    rekey=no

    left=%defaultroute

    leftid="服务器的IP地址或域名"

    leftsendcert=always

    leftsubnet=0.0.0.0/0

    leftcert=server.cert.pem

    right=%any

    rightauth=eap-mschapv2

    rightsourceip=10.31.2.0/24

    rightsendcert=never

    eap_identity=%any

    dpdaction=clear

    fragmentation=yes

    auto=add

conn windows7

    keyexchange=ikev2

    ike=aes256-sha1-modp1024!

    rekey=no

    left=%defaultroute

    leftauth=pubkey

    leftsubnet=0.0.0.0/0

    leftcert=server.cert.pem

    right=%any

    rightauth=eap-mschapv2

    rightsourceip=10.31.2.0/24

    rightsendcert=never

    eap_identity=%any

    auto=add

2,使用vim编辑/usr/local/etc/strongswan.conf文件:

charon {

load_modular = yes

duplicheck.enable = no

compress = yes

plugins {

                include strongswan.d/charon/*.conf

}

dns1 = 8.8.8.8

dns2 = 8.8.4.4

nbns1 = 8.8.8.8

nbns2 = 8.8.4.4

#下面是配置日志选项，可不要

filelog {

    /tmp/charon.log {

        # add a timestamp prefix

        time_format = %b %e %T

        # prepend connection name, simplifies grepping

        ike_name = yes

        # overwrite existing files

        append = no

        # increase default loglevel for all daemon subsystems

        default = 1

        # flush each line to disk

        flush_line = yes

    }

}

}

include strongswan.d/*.conf

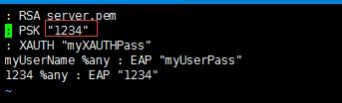

3,配置帐号文件添加账号，使用vim编辑/usr/local/etc/ipsec.secrets文件（%any表示任意）:

: RSA server.pem

: PSK "1234"

: XAUTH "myXAUTHPass"

myUserName %any : EAP "myUserPass"

zhanghao %any : EAP "mima"

将上面的myPSKkey单词更改为你需要的PSK认证方式的密钥;
将上面的myXAUTHPass单词更改为你需要的XAUTH认证方式的密码,该认证方式的用户名是随意的;
将上面的zhanghao改为自己想要的登录名,mima改为自己想要的密码,可以添加多行,得到多个用户,这即是使用IKEv2的用户名+密码认证方式的登录凭据.

(添加完用户后可以使用ipsec reload重新加载配置)

提示:wp8.1客户端连接的用户名问题
由于wp8.1连接IKEv2的vpn时,默认会加上与手机名称相同的域,于是连接时会显示用户名或密码错误.这里有两种解决方法:
方法1:将上面/usr/local/etc/ipsec.secrets文件的最后一行改为%any %any : EAP “mima” ,这样就可以使用任意用户名登录,带上域也不会出错.
方法2:用FreeRADIUS过滤掉登录名的域,搜索参考: 让FreeRADIUS去掉登陆用户名中的Windows登录域

四、配置防火墙---需要打开udp 4500 500 1701端口

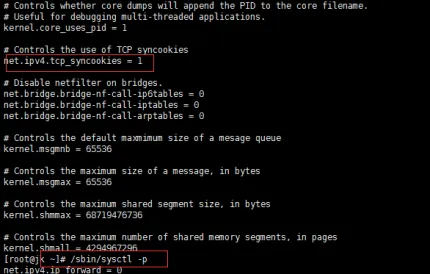

1,编辑/etc/sysctl.conf，将net.ipv4.ip_forward=1一行前面的#号去掉或添加这一行(否则Ikev2 vpn连接上后将无法访问外网)，保存后执行sysctl -p(如果执行后有报错的,重新打开sysctl.conf将报错的部分#注释掉保存,直到执行sysctl -p不再报错为止)。

2,配置iptables:（注意网卡名）
OpenVZ（vps云主机）执行：

PS:如果VPS有 static IP （固定ip）,将上述防火墙规则的最后3条NAT规则替换为以下3条来提升处理效率:

注意将上述3条规则的ELASTIC_IP替换为vps的静态ip地址.

Xen、KVM（实体机、虚拟主机）则执行:

3,开机自动载入iptables和vpn:
Ubuntu:

CentOS:

至此,IPSec/IKEv2 ×××便搭建好了,启用服务就可以使用:

ipsec常用指令:

ipsec start   #启动服务

ipsec stop    #关闭服务

ipsec restart  重启服务

ipsec reload  #重新读取

ipsec status  #查看状态

ipsec --help  #查看帮助

4,搭建httpd便于客户端下载证书

安装apache：

yum install httpd –y

配置apache登录用户：

htpasswd -c -b /etc/httpd/htpasdb  zhanghao mima

在apache配置文件/etc/httpd/conf/httpd.conf最后追加：

<directory />

options indexes

AuthType Basic

AuthName "!!!"

AuthBasicProvider file

AuthUserFile /etc/httpd/htpasdb

Require user zhanghao

</directory>

拷贝客户端证书：

mkdir /var/www/html/key

cp -p ca.cert.pem  /var/www/html/key/

cp -p client.cert.p12  /var/www/html/key/

重启服务，service httpd restart

然后就可以在客户端访问： http://ip/key 下载证书。

                          使用教程

Iphone：

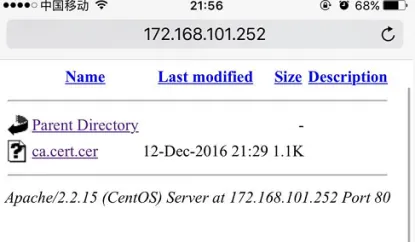

1.打开Safari访问 http://ip/key下载安装证书：

2.安装：

3.配置vpn：

打开设置-通用-×××，点击添加×××配置

然后：

描述填随意、服务器填搭建的vpn服务器ip、远程ip填搭建的vpn服务器ip、鉴定里用户鉴定选择用户名、填上/usr/local/etc/ipsec.secrets下面的zhanghao mima

完成后就可以连接了。

Android

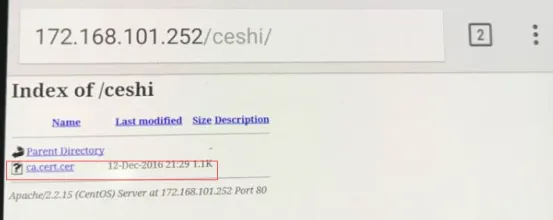

1.安装证书，点击下载证书：

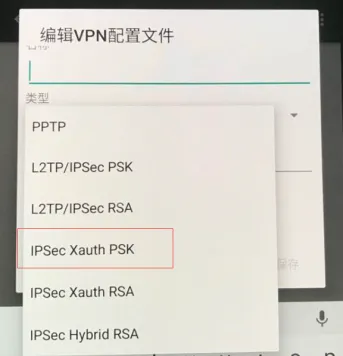

2.       配置vpn，打开设置-更多-×××，点击添加，注意类型选择IPsec Xauth PSK

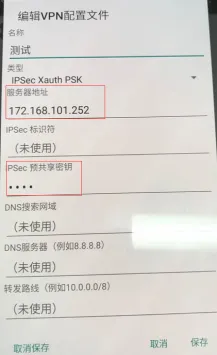

名称自取，服务器地址填vpn的ip，IPsec标识符不填，IPSec域共享密钥填写/usr/local/etc/ipsec.secrets配置文件里的PSK值，其他的不填

保存后，点击连接时输入/usr/local/etc/ipsec.secrets 最下方配置的zhanghao mima

Windows：

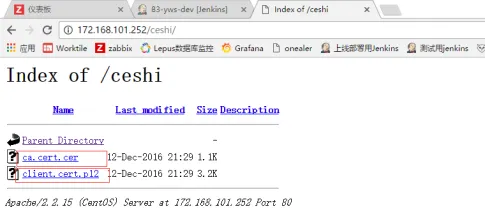

1.下载安装证书：

点击下载 client.cert.p12 （下载ca.cert.cer也可以并且不用输入证书密码）

1. 2.导入证书：

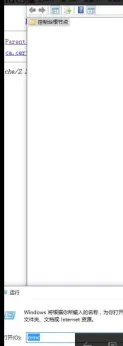

打开运行，输入mmc打开

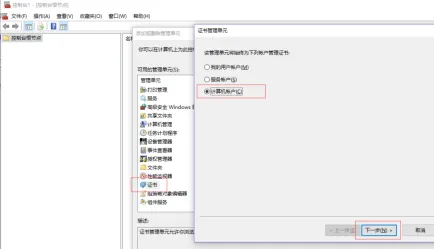

点击文件，选择“添加/删除管理单元”，选择证书，添加，选择“计算机用户”，下一步，确定；

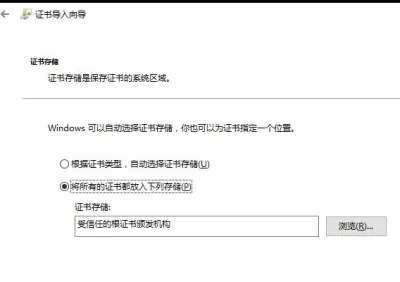

打开证书-受信任的根证书颁发机构-证书，邮件证书，选择所有任务-导入，选择下载的证书client.cert.p12，输入证书密码。

1. 3.建立连接

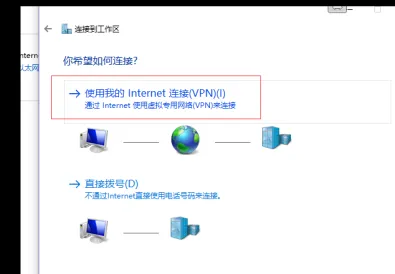

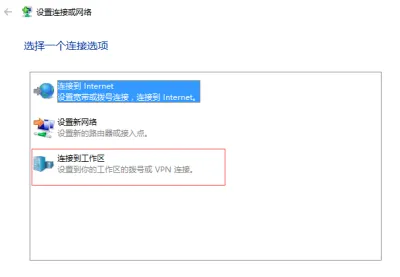

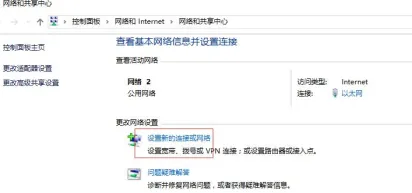

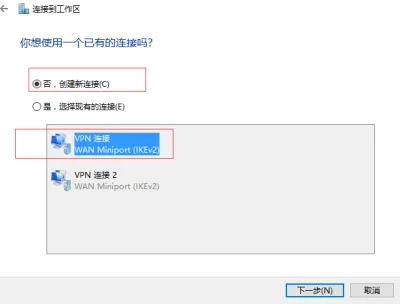

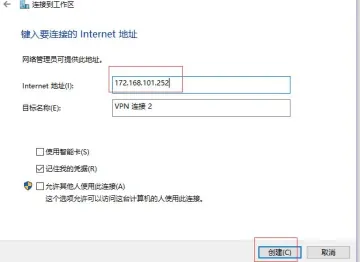

打开“网络和共享中心”，点击设置新的连接或网络，选择连接到工作区，创建新的连接，使用我的Internet连接(×××),输入vpn服务器ip，创建：

4.连接：

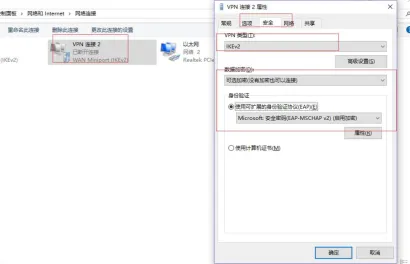

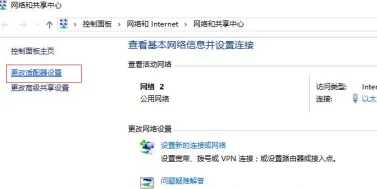

打开“网络和共享中心”，点击更改适配器设置，右键刚建立的vpn连接，打开属性，打开安全，选择IKEv2，身份验证选择可扩展。。，点击确定保存，右键vpn连接选择连接便可以连上vpn了。

MAC

1.       下载安装证书，同上面几个客户端一样下载安装证书(双击证书，选择装到系统)

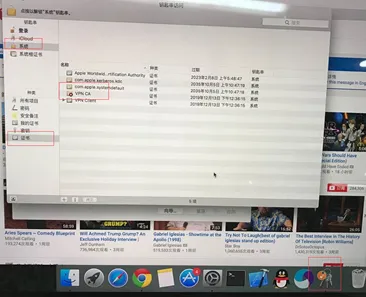

注意：添加完证书后，需要打开密钥管理将刚才添加的证书加到信任：

双击打开，改为始终信任：

2.创建vpn网络：

打开网络偏好设置

添加网络，选择IKEv2：

服务器地址填vpn服务器地址，账户名称和密码填写/usr/local/etc/ipsec.secrets 下方加的zhanghao mima

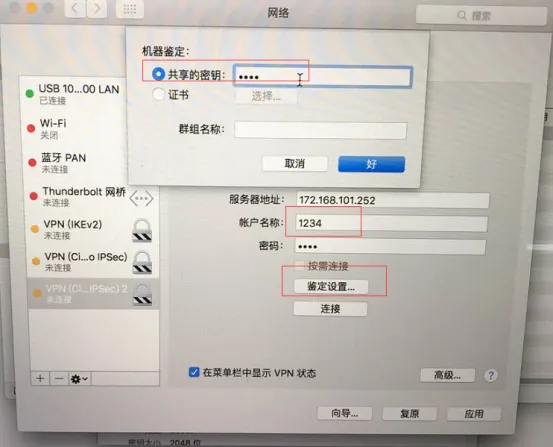

或者添加网络，选择cisco IPSec：

服务器地址填vpn服务器地址，账户名称和密码填写/usr/local/etc/ipsec.secrets 下方加的zhanghao mima，打开鉴定设置共享密钥填写PSK。其他不填：

这样就可以连接了。

                     一键安装脚本：

1． 上传脚本和安装包到服务器同目录

2． 修改权限，运行脚本：

chmod +x one-key-ikev2.sh

bash one-key-ikev2.sh

3.根据图片内容选择：

注意：

1./etc/issue文件内容要正确脚本是通过此文件判断linux版本

2.若是服务器在国外，可以不用上传安装包到服务器，打开脚本219-223行（由于国内网络差所以提前下载好安装包上传至服务器）

3.最后的证书在my_key目录下

strongswan安装包和一键安装脚本下载链接： http://down.51cto.com/data/2269048

文章参考：

https://zh.opensuse.org/SDB:Setup_Ipsec_×××_with_Strongswan

https://github.com/quericy/one-key-ikev2-vpn
