通过上次的案例（配置strongSwan和H3C VSR的IPsec对接案例），我们已经掌握了strongSwan和VSR基于IKEv1主模式进行对接的配置方法。有同学提出，实际使用中穿越NAT在所难免，其实这种也好解决，按照前面配置H3C的思路，我们调整对应的配置为野蛮模式+FQDN应该就可以了。
本次我们先把VSR作为公网端，strongSwan经过NAT设备和VSR进行对接。
照例，我们先调整VSR的配置：
#ike keychain swan pre-shared-key hostname swan key simple swan#ike proposal 20 encryption-algorithm aes-cbc-128 dh group2 authentication-algorithm sha256#ike profile swan keychain swan exchange-mode aggressive local-identity address 49.7.205.89 match remote identity fqdn swan proposal 20#acl advanced 3402 rule 0 permit ip source 172.30.1.0 0.0.0.255 destination 172.27.3.0 0.0.0.255#ipsec transform-set swan esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha256#ipsec policy swan 10 isakmp transform-set swan security acl 3402 local-address 172.30.3.19 ike-profile swan#interface GigabitEthernet1/0 ipsec apply policy swan
然后调整strongSwan的配置，主要是修改为IKEv1一阶段的交互模式为野蛮模式，并且修改身份验证为FQDN。
# cat /etc/strongswan/ipsec.confconn swan aggressive = yes authby = psk keyexchange=ikev1 left= 192.168.222.131 leftid=swan leftsubnet= 172.27.3.0/24 right= 49.7.205.89 rightid= 49.7.205.89 rightsubnet= 172.30.1.0/24 auto=route ike = aes128-sha256-modp1024 esp = aes128-sha256 ikelifetime=86400
配置预共享密钥到ipsec.secrets文件中。
# cat /etc/strongswan/ipsec.secretsswan 49.7.205.89 : PSK swan
如果有进一步了解ipsec.conf和ipsec.secrets这两个配置的需求，可以参考（strongSwan之ipsec.conf配置手册）和（strongSwan之ipsec.secrets配置手册）。
配置完成之后重新启动strongSwan服务。
strongswan restart
然后从strongSwan下连的主机发起访问请求。

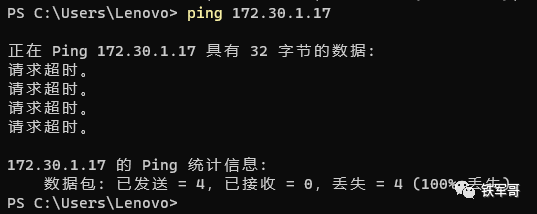

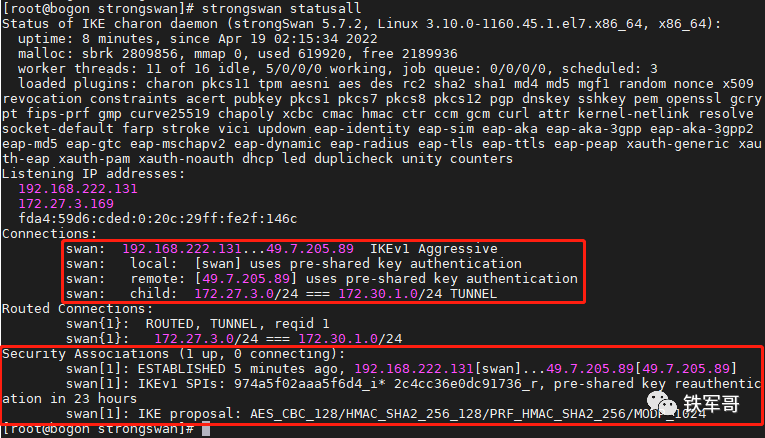

访问失败，IKE一阶段协商成功，二阶段协商失败。

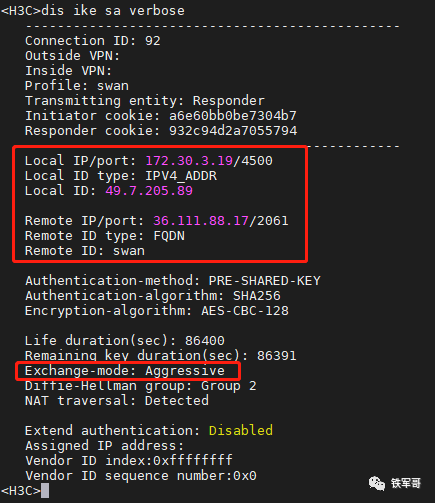

从VSR上查看，也是一样的状态。
对比之前的实验配置，应该是要换成IPsec模板试一下，把IPsec兴趣流也去掉。
#ipsec policy-template swant 1 transform-set swan local-address 172.30.3.19 ike-profile swan#ipsec policy swan 10 isakmp template swant

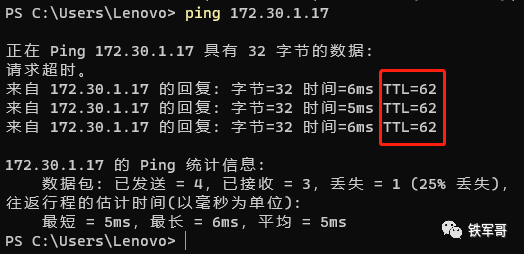

再次触发IPsec协商，隧道建立成功。

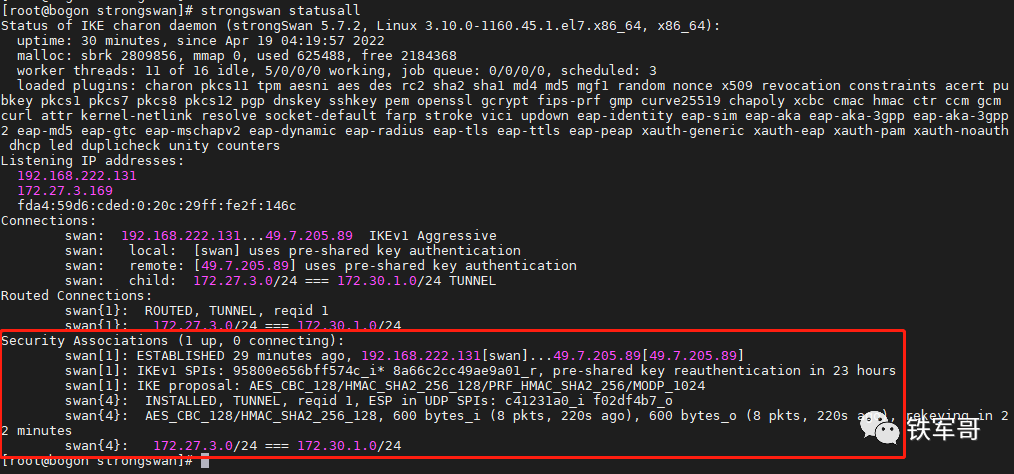

再次查看strongSwan状态，IKE第二阶段协商成功。

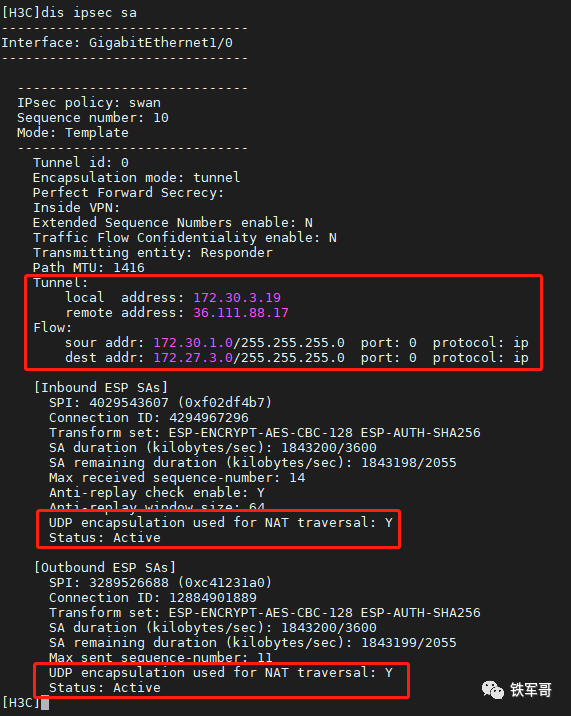

在VSR上查看IPsec SA信息。

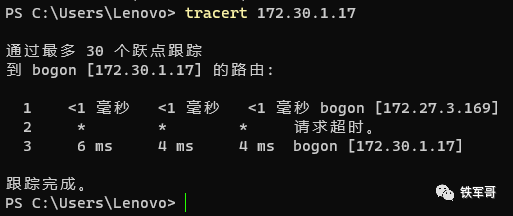

不过有个地方我不太理解了，为啥开了ICMP超时报文发送功能和ICMP目的不可达报文发送功能之后，tracert路径还是会显示为*呢？
梳理一下配置。strongSwan配置如下：
# cat /etc/strongswan/ipsec.confconn swan aggressive = yes authby = psk keyexchange = ikev1 left= 192.168.222.131 leftid = swan leftsubnet = 172.27.3.0/24 righ t= 49.7.205.89 rightid = 49.7.205.89 rightsubnet = 172.30.1.0/24 auto = route ike = aes128-sha256-modp1024 esp = aes128-sha256 ikelifetime = 86400
# cat /etc/strongswan/ipsec.secretsswan 49.7.205.89 : PSK swan
VSR配置如下：
#interface GigabitEthernet1/0 ip address 172.30.3.19 255.255.255.0 ipsec apply policy swan#ipsec transform-set swan esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha256#ipsec policy-template swant 1 transform-set swan local-address 172.30.3.19 ike-profile swan#ipsec policy swan 10 isakmp template swant#ike profile swan keychain swan exchange-mode aggressive local-identity address 49.7.205.89 match remote identity fqdn swan proposal 20#ike proposal 20 encryption-algorithm aes-cbc-128 dh group2 authentication-algorithm sha256#ike keychain swan pre-shared-key hostname swan key simple swan
