Cygwin系列（十二）：了解X

0x00 前言
0x01 X Window System
规范
XFree86和http://X.Org
桌面环境
应用场景
0x02 X的竞争对手
Wayland
XWayland
Mir
其他
总结
参考
更多阅读

0x00 前言

图形环境不是计算机系统与生俱来的，现在习惯了Windows、Mac OS的用户，对于图形用户界面（GUI）得心应手，然而早期的计算机系统只有个黑框框，仅少数专业人员能够驾驭。一般认为，是施乐公司帕洛阿尔托研究中心 (Xerox PARC)在1973年首次研发出图形用户界面，具备了现代图形环境基本元素。这个激动人心的发明，还没有被施乐公司好好利用起来挣钱的时候，很快被苹果、微软等多家公司“借鉴”，伴随着PC发展，Xerox PARC核心开发者Scott A. McGregor更是直接被微软挖走担任Windows 1.0开发负责人。各家GUI系统群雄逐鹿，没有统一标准。

0x01 X Window System

规范

1984年MIT大学创造了X规范，就类似TCP/IP协议栈一样。本义是在UNIX系统构建图形化视窗系统的设计方案，准确名称叫“X Window System”，注意拼写不是“Windows”，与微软、与Windows没任何关系。 X规范在1987年形成了第11版（Version 11），1994年发布第11版的第6次发行（Release 6），确切版本名即为“X11R6”，后来成为UNIX上图形视窗系统标准规范，也简称“X11”或者“X”，目前最新版本是2012年发布的“X11R7.7”。

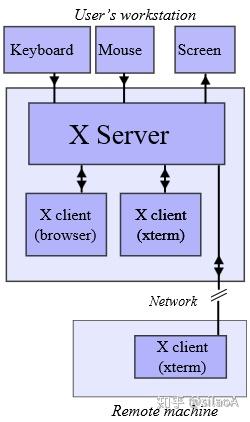

“X11”采用了C/S的架构，在其设计下，整个图形视窗系统主要分为3个部分：

X Server（X服务器）。X Server一方面负责和设备驱动交互，监听显示器和键盘鼠标，另一方面响应X Client需求传递键盘、鼠标事件、（通过设备驱动）绘制图形文字等。反直觉之一，X Server运行在本地。
X Client（X客户端）。X Client也叫X应用程序，负责实现程序逻辑，在收到设备事件后计算出绘图数据，由于本身没有绘制能力，只能向X Server发送绘制请求和绘图数据，告诉X Server在哪里绘制一个什么样的图形。X Client可以和X Server在同一个主机上，也可以通过TCP/IP网络连接。
Window Manager（窗口管理器，简称WM），或者叫合成器（Compositor）。多个X Client向X Server发送绘制请求时，各X Client程序并不知道彼此的存在，绘制图形出现重叠、颜色干扰等问题是大概率事件，这就需要一个管理者统一协调，即Window Manager，它掌管各X Client的Window（窗口）视觉外观，如形状、排列、移动、重叠渲染等。反直觉之二，Window Manager并非X Server的一部分，而是一个特殊的X Client程序。

3个部分， X Server是整个X Window System的中心，协调X客户端和窗口管理器的通信。

“X11”充分遵循UNIX设计哲学，尽可能简单，除非必要绝不新增功能，其实也意味着粗糙、原始；提供机制而非具体策略，如菜单、按钮等元素细节并不做规定，交给窗口管理器、客户端程序等自主实现，于是不同的实现风格各异。任何遵循了X11规范的客户端程序和服务器程序配合起来，即可正常运行，X11得益其开放性，迅速发展，成为UNIX系统的事实标准。

假定多个X客户端程序及窗口管理器在主机A上，某个X Server（如下文X.Org Server）运行在主机B上，程序运行过程可简化如下过程。

某个X客户端进程启动，向主机B发送连接请求，目标地址可通过命令行或配置文件指定，如果给定的地址已有X Server正在监听端口，则进行下一步；
主机B上的X Server返回一个连接正确响应，X Server也可以配置接受或拒绝某些地址的请求；
X客户端向X Server发送渲染请求及窗口界面数据；
X Server一方面将窗口界面数据交给显示驱动计算渲染缓冲，另一方面综合各个X客户端的渲染请求，计算更新区域，但它并不知道如何将多个窗口“合成到一起”，于是将更新区域事件发给窗口管理器；
窗口管理器了解到需要在屏幕上重新合成一块区域，再向X Server发送整个屏幕的绘制请求和数据；
X Server将绘图数据交给显示驱动计算所有渲染缓冲，并最终绘制图形；
运行过程中，X Server可能收到主机B上的鼠标、键盘事件，经计算后，X Server决定发给哪个X客户端（即获得焦点）；
X客户端收到鼠标、键盘事件后，回调事件处理，并计算界面该如何更新；
循环第3~8，直至X客户端收到关闭事件，进程终止、连接断开。

以上过程，主机A和B的CPU架构、操作系统可能都不相同，若A和B是同一个主机，就相当于在本地绘图、显示了。

XFree86和http://X.Org等实现

X11只是规范，并不是代码实现。MIT另外只给了工具包和参考实现，参考实现的意思是不考虑性能只演示工作原理。

1992年，XFree86项目顺利开展，作为X Window System的一个早期开源实现，兼容IBM PC机（XFree86中86的含义），得到广泛应用，项目地址http://www.xfree86.org。至2004年，由于项目内部争论和许可证分歧，XFree86从GPL协议改为XFree86 License发布，项目从开放走向封闭。

2004年，http://X.Org基金会成立，开始领导X项目，不仅推动X规范本身发展，还在XFree86 4.4 RC2版基础上开发了X规范的另一个实现——X.Org Server，原来XFree86上很多开发者也转向了X.Org Server，由于更加开放而被多数GNU/Linux发行版使用，项目官网https://www.x.org，源代码库地址 http://cgit.freedesktop.org/xorg/xserver，2019年发布的稳定版为1.20.5。

在X Client方面，X.Org Server实现了2个开发库，Xlib和XCB，便于开发者编写X应用程序。
在X Server方面，X.Org Server实现了“X Window System”核心规范及多个扩展组件。
在Window Manager方面，X.Org Server继承XFree86项目的twm。
其他，实现了一个X Display Manager（X显示管理器）——xdm。通常透过字符终端登录Linux主机时，用户仅能获得字符环境，而X显示管理器实现XDMCP规范（X Display Manager Control Protocol），为多用户提供图形登录、会话管理服务，允许用户登录时自主选择使用哪个Window Manager等。

除上X Server，X11系统客户端、窗口管理器也有着很多种实现。

客户端。Xlib及其替代者XCB开发库过于靠近底层，于是就出现了进一步封装、抽象级别更高的GUI库，如QT、GTK等，比方说前者提供绘制点线面的方法，后者提供绘制按钮、滚动条、下拉菜单等控件的方法，更高层次的抽象对于简化开发工作的重要性不言而喻。在众多X客户端程序中，有一个比较著名——xterm，它是基于X的终端模拟器，兼容VT102，也是X研发初期所计划的少数客户端程序之一。GNU/Linux发行版中设备/dev/tty1~tty6对应着6个全屏纯字符的终端模拟器，通过Ctrl-Alt-F1~F6切换，显示能力有限；如果运行到图形环境（通过Ctrl-Alt-F7切换），一般都集成了xterm，可配置的特性十分丰富，其他的诸如Gnome Terminal、Konsole、xfce-term等终端模拟器，或基于xterm，或参考xterm，增加了更多高级功能，如tab标签页、图片显示等。
窗口管理器。常见如Metacity、Mutter、KWin、 vtwm、Xfwm、Compiz等，功能、风格各异，有的注重简洁高效，有的注重外观酷炫。
服务器。X.Org Server占绝对统治地位，但也有其他衍生变种或移植，如XQuartz以及Cygwin/X、Xming、WeirdX，它们所支持的系统平台、底层库也都不一样。

需注意的是，X Window System诞生比Linux早，也不是UNIX或Linux内核的一部分，而是用户态的软件组件，用户在系统上可以选择启用或禁用X。

桌面环境

X Window System各个部分都有着多种实现，X规范本身特别偏底层，加之GNU/Linux自由开放的特点，有不少项目在X规范基础之上进一步封装，并把上述各组件、图标、主题、及其他特色组件打包在一起，形成开箱即用的桌面环境（Desktop Environment），常见如Gnome、KDE、Unity、XFCE、LXDE等，不一一列举，每种桌面环境都有不少用户群体，所支持的系统平台、底层库也各不一样。

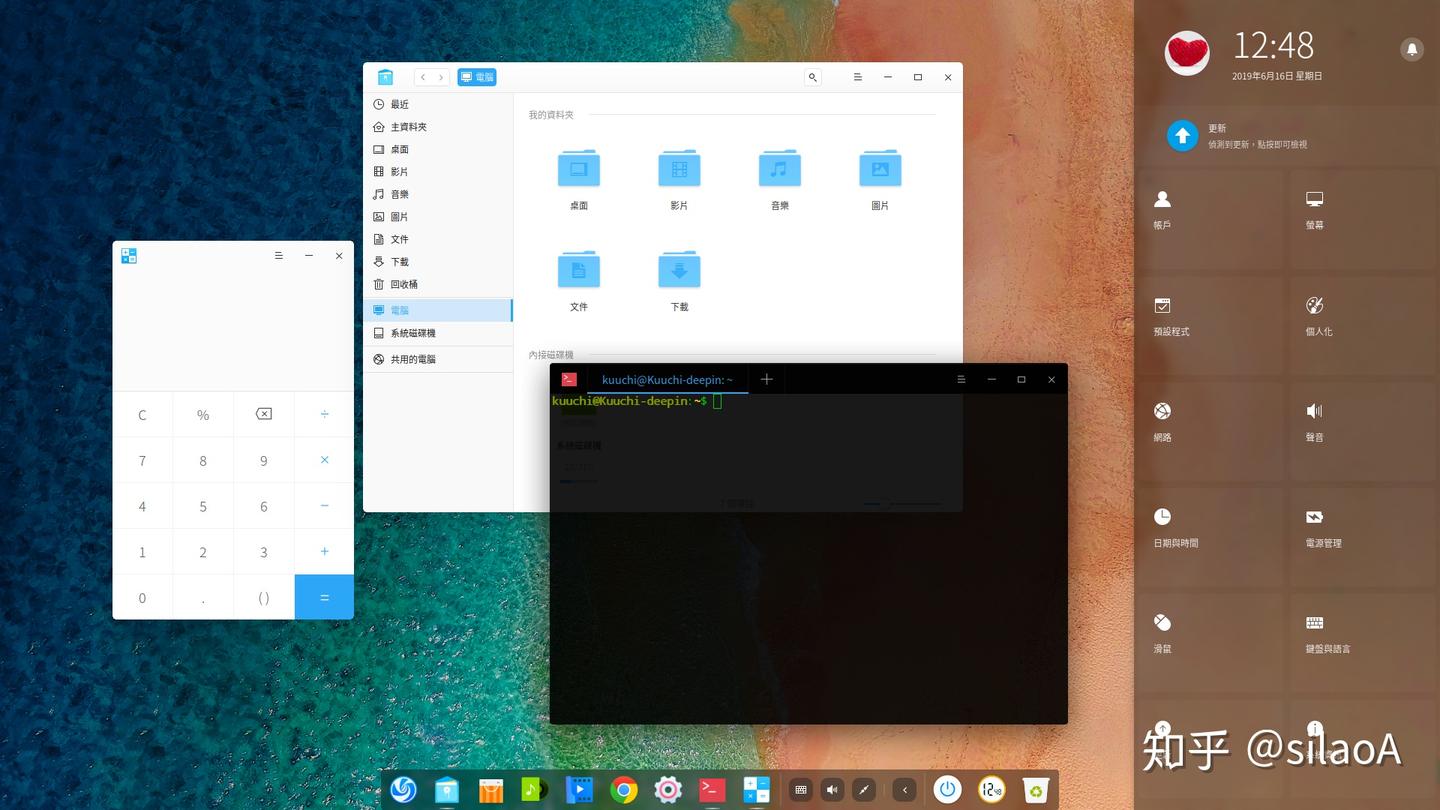

另值得一提的是，中国武汉深之度科技公司基于Debian（早先基于Ubuntu）打造的GNU/Linux发行版Deepin，拥有自己的桌面环境DDE，即Deepin Desktop Environment，Deepin系统在DistroWatch上排名比较靠前，DDE也同时支持其他GNU/Linux发行版。

应用场景

X11规范的模块化设计，最大的好处是X Client和X Server相互独立，并不需要了解彼此所处的硬件、软件环境。常见的X应用程序诸如xterm、输入法、Web浏览器、Office套件等等，部署在一台Linux主机上，如果这个主机也同时部署了X Server，那么运行这些X应用程序毫无障碍，这是作为桌面计算机的常见应用场景。

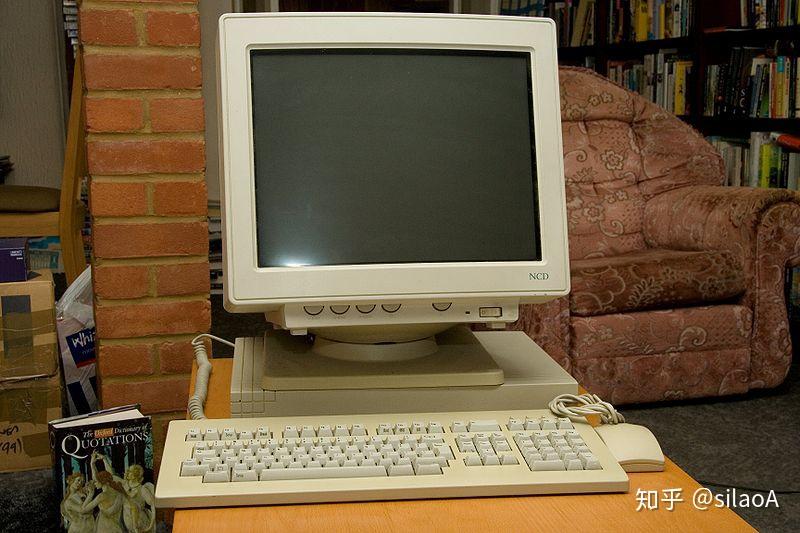

另一种应用场景，Linux主机通常作为服务器使用，未配备比较好的图形显卡等硬件，也没有必要部署X Server，从终端登录到Linux主机也仅有字符界面，那X应用程序该如何运行呢？可以在图形显卡等硬件设备比较好的Windows/Mac主机上部署X Server，保持与Linux主机网络连通，在Linux主机上写好配置文件，配置好X Server地址和X11请求转发（X11 Forwarding），从任意一个终端登录到Linux主机并启动X客户端应用程序，就可以使程序的图形界面显示在Windows/Mac主机上，并与用户交互。事实上，在1990年代初期，就有这样的硬件设备，称为“X终端机（X terminal）”，专门部署X Server，将远端UNIX主机上的图形界面程序显示出来，这也正是MIT研发X的初衷之一。

从场景描述看出，与常规Client/Server所不同的是，通常X Server部署在本地用户主机上，监听、调控本地用户主机的硬件设备，而X Client可能部署在远端服务器/嵌入式设备上，也可能在本地。

0x02 X的竞争对手

一方面，X工作在用户空间，X客户端程序不能直接访问显示驱动、X Server与X客户端及窗口管理器之间繁琐的通信流程，拉低了绘图效率；另一方面，通过扩展、补丁手段允许在本地直接访问显示驱动，又造成稳定性问题。总之，X的设计随着新技术发展而显得臃肿、过度复杂，背负了沉重的历史包袱。

Wayland

2008年，红帽公司（RedHat）的开发者Kristian Høgsberg利用业余时间搞起了Wayland项目，2010年Wayland加入了http://Freedesktop.org项目，项目官网为https://wayland.freedesktop.org，代码开源地址https://cgit.freedesktop.org/wayland/wayland。

Wayland是一个新的图形窗口系统方案，一套旨在取代X的新规范。与X最大的不同是，Wayland将X中的Server和窗口管理器整合到一起作为服务端，称为合成器（Compositor），架构上只分了客户端和合成器两大部件，有没有觉得终于看着舒服了一些。

客户端（Wayland Client），直接计算各自界面的渲染缓冲数据，客户端程序需要和渲染库（如OpenGL）链接。
合成器（Wayland Compositor），汇总所有客户端的渲染数据，实现各界面窗口“合成”，最后交给显示驱动绘图。 Wayland项目提供了两套底层库libwayland-server和libwayland-client，简化图形程序开发，还给了一个Compositor参考实现——Weston。

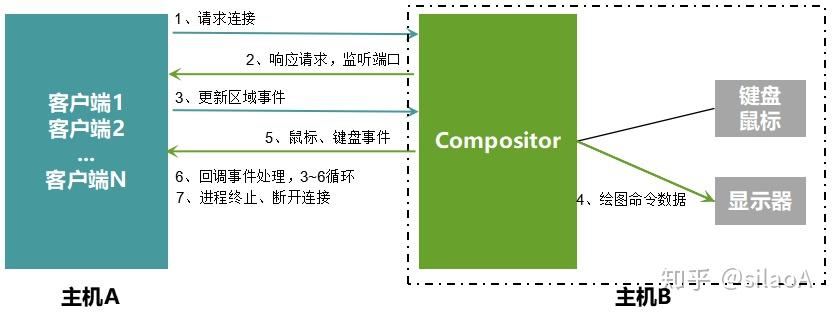

假定多个Wayland客户端程序在主机A上，某个Wayland Compositor（如Weston）运行在主机B上。

某个客户端进程启动，向主机B发送连接请求，目标地址可通过命令行或配置文件指定，如果给定的地址已有Compositor正在监听端口，则进行下一步；
主机B上的Compositor返回一个连接正确响应，Compositor也可以配置接受或拒绝某些地址的请求；
客户端自行生成UI界面和渲染缓冲，不需要向Compositor发送绘制请求，但需要发送更新区域事件，告知渲染缓冲中更新了哪些内容；
Compositor综合各客户端的区域更新事件，重新合成整个屏幕，并交给显示驱动绘制图形；
运行过程中，Compositor可能收到主机B上的鼠标、键盘事件，经计算后，Compositor决定发给哪个客户端（即获得焦点）；
客户端收到鼠标、键盘事件后，回调事件处理；
循环第3~6，直至客户端收到关闭事件，进程终止、连接断开。

Wayland适用于桌面设备，也适用于移动设备，原来基于X的GUI库、桌面环境很快适配了对Wayland的支持，如Qt、Gnome、KDE、Compiz等，Ubuntu更是早在2010年就将Unity切换到适配Wayland。Wayland依赖了较多Linux内核技术，不易移植到其他系统平台。

XWayland

Wayland开发者在X.Org Server基础上打上系列补丁，称为XWayland，目的是在Wayland规范之上搞成新的X Server，在Wayland环境中运行X客户端程序时，Wayland合成器（如Weston）调用XWayland进行服务，以便在过渡到Wayland过程中保持对X的兼容性。

2013年，Ubuntu背后的开发商Canonical公司搞出来Mir项目，计划用Mir取代X并兼容X客户端程序，并且同时支持桌面设备和移动设备，统一用户体验。这种搞分裂的行为招致了批评，万万没想到的是，2017年Canonical公司又放弃了Mir项目并加大对Wayland的支持。
