【Mirror Networking】网络框架源码学习

前言

Unity5.1为开发者发布全新的多玩家在线工具、技术和服务。该技术的内部项目名称为 UNET，全称为 Unity Networking。这个方案已经被官方弃用了。不进行更新了
但现在项目有用到UNET（现在换成了Mirror网络框架，UNET的替代品）
还是要学习一下网络框架才能更好学习项目内容。我们直接学习Mirror！

1. Mirror介绍

Mirror是一个为Unity 2019/2020 LTS及以上版本设计的高层网络框架，兼容不同底层传输接口.
Mirror的设计就是为了简单易用，快速上手。封装网络底层，一线开发人员可以不需要了解底层的网络传输结构。

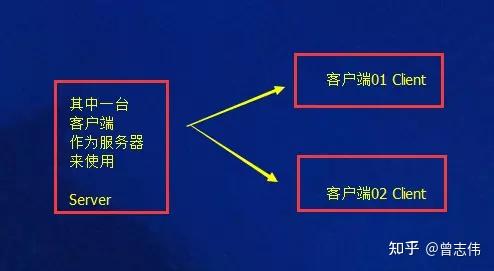

允许同时作为客户端或服务器端，所以不需要搭建专用的服务器。

2. 网络通信原理

1. CMD和RPC是干嘛用的？

Mirror的特性，使得客户端服务端逻辑都在一块，那么我们需要一些标签来区别客户端服务端代码。

[Server]/[Client]：用来区别服务端/客户端专用代码
[Command]：用来标记客户端对服务端的远程调用。

底层原理是通过事件调用Cmd 方法，把数据传到 Server 端

[ClientRpc]/[TargetRpc]：远程过程调用(Remote Procedure Calls) ，简称RPC，

RPC用来调用远程计算机上某个函数的方法，这个分为2种：
用来标记服务器端调用所有客户端[TargetRpc]
或者某个特定客户端（ClientRpc）的函数。
底层也是事件机制。

[SyncVar]：用来标记从服务端同步到客户端的变量。

这种特性的数据的修改只能从服务端修改，客户端是没有权限修改的，只能读取。要通过有[ServerCallBack]，[Server]的方法修改。
其实就是不断分发玩家的状态数据，这个过程消耗大量的带宽，所以我们要优化带宽数量。

3. Examples/Chat

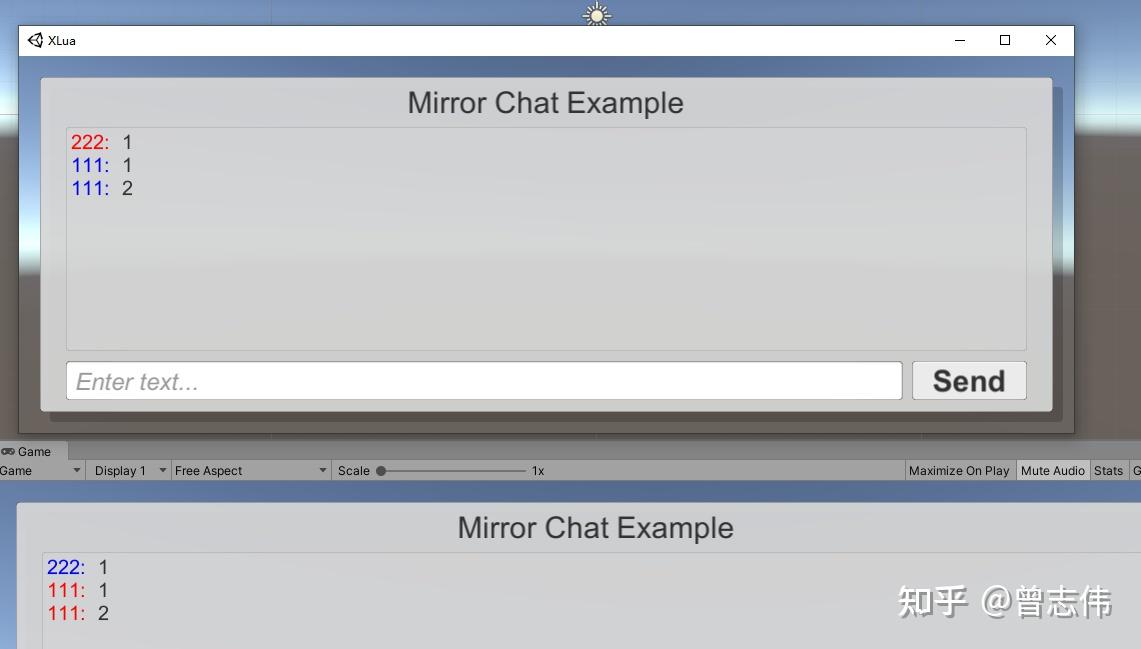

打包出来，用一个端当服务器，其他端连接 localhost 当客户端，就能达到以下效果

核心就是点击按钮会调用CmdSend，然后就大家都看见了别人发的消息内容？
why？
接下来学习一下Command和ClientRpc 参考：通讯部分：Remote Actions

        [Command]
        public void CmdSend(string message)
        {
            if (message.Trim() != "")
                RpcReceive(message.Trim());
        }        [ClientRpc]
        public void RpcReceive(string message)
        {
            OnMessage?.Invoke(this, message);
        }

4. Command 实现原理源码学习

命令是从客户端发送到服务器上的一个函数。要把一个函数变成一个命令，只要加上[Command]修饰符，也可以加上Cmd前缀来区分。函数变成命令后，就可以在服务器上运行
并且命令不能被static修饰

那么这么神奇的Command是什么实现的呢？

    [AttributeUsage(AttributeTargets.Method)]
    public class CommandAttribute : Attribute
    {
        public int channel = Channels.Reliable;
        public bool requiresAuthority = true;
    }

Command 属性修饰方法，他生效分成2个部分，①编译后处理；②服务器消息监听

①编译后处理：

找一下 CommandAttribute 的引用，就会发现如下堆栈。
在代码编译结束后，Mirror 会紧锣密鼓的对各个自定义属性进行进行处理，堆栈如下：

CompilationFinishedHook.OnCompilationFinished
  Weaver.WeaveAssembly
    Weaver.Weave
      Weaver.WeaveModule
        Weaver.WeaveNetworkBehavior
          NetworkBehaviourProcessor.Process
            NetworkBehaviourProcessor.ProcessMethods
              NetworkBehaviourProcessor.ProcessCommand\ProcessTargetRpc\ProcessClientRpc
              生成 CmdThrust 方法，添加到 commandInvocationFuncs 委托列表里面

NetworkBehaviourProcessor.GenerateConstants
  NetworkBehaviourProcessor.GenerateRegisterCommandDelegate/GenerateRegisterRemoteDelegate/GenerateSyncObjectInitializer
  生成IL代码版本的 委托注册

ProcessCommand 会校验方法和参数有效性（方法不支持泛型、不支持返回值，不支持IEnumerator、Command 方法不能重复）

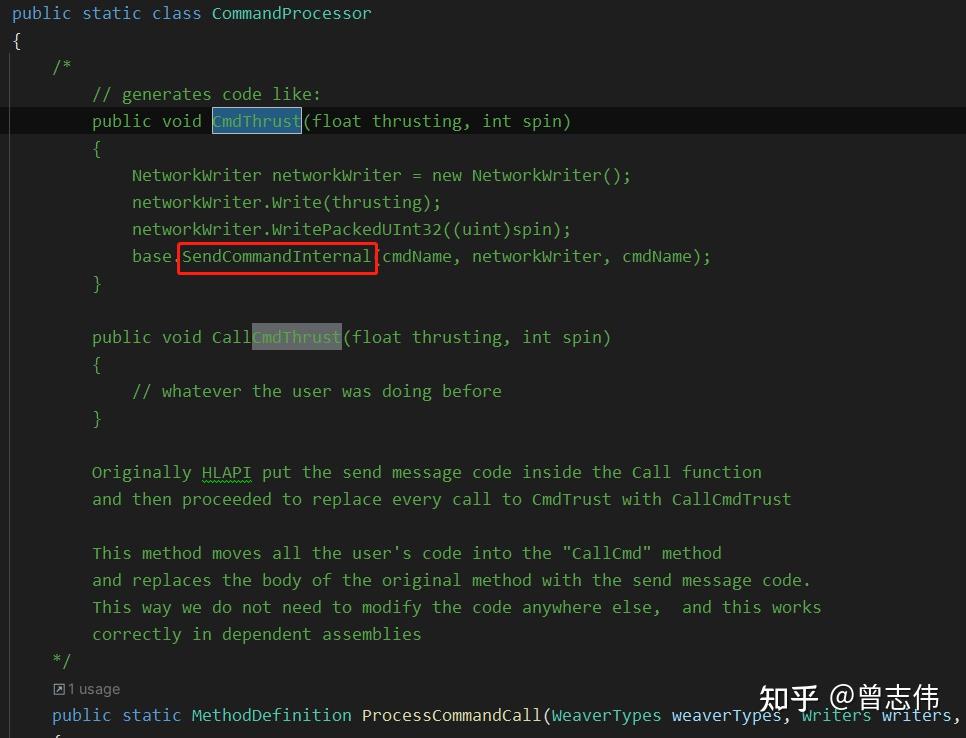

编译后，会生成 IL 代码，生成一个 CmdThrust 方法，最终调用 NetworkBehaviour 的SendCommandInternal 方法

②服务器消息监听

服务器在启用的时候，会注册监听 OnCommandMessage，然后由 identity 去处理远程调用

identity.HandleRemoteCall

RemoteCallHelper.InvokeHandlerDelegate

③客户端调用

客户端调用带有 Command 标签的方法，会调用到 SendCommandInternal 方法，向服务端发送消息。
服务端通过IL层注册的委托，直接找到对应的方法，进行调用。
这样就实现了远程过程调用。

TargetRpc 和 ClientRpc 原理应该也是一样的，只是调用方向反过来了而已，就不赘述了

5. Examples/Basic 简单食用

打包出来，用一个端当服务器，其他端连接 localhost 当客户端，就能达到以下效果

我对这个案例比较好奇的点就是，这些数据是怎么同步的？SyncVar是怎么实现的。

6. SyncVar 实现源码学习

SyncVar 用来标记从服务端同步到客户端的变量。就是个 ClientRPC 操作。

SyncVar 在函数中是这样定义的：

    [AttributeUsage(AttributeTargets.Field)]
    public class SyncVarAttribute : PropertyAttribute
    {
        public string hook;
    }

SyncVar实现数据同步分成2部分：①编译后处理 SyncObject初始化；②Update驱动同步

①编译后处理 SyncObject初始化

// 生成 SyncVar 在 IL 的 Get\Set 方法
CompilationFinishedHook.OnCompilationFinished
  Weaver.WeaveAssembly
    Weaver.Weave
      Weaver.WeaveModule
        Weaver.WeaveNetworkBehavior
          NetworkBehaviourProcessor.Process
            NetworkBehaviourProcessor.ProcessSyncVars
              SyncVarProcessor.ProcessSyncVar：生成IL的Get\Set方法

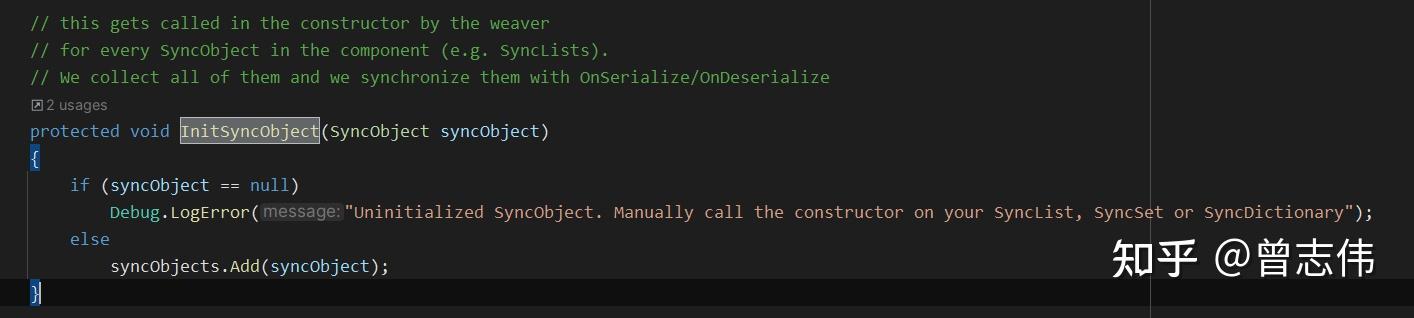

注释说，会在构造Weaver的时候调用 InitSyncObject ，收集所有同步对象，然后在OnSerialize/OnDeserialize 的时候进行同步更新

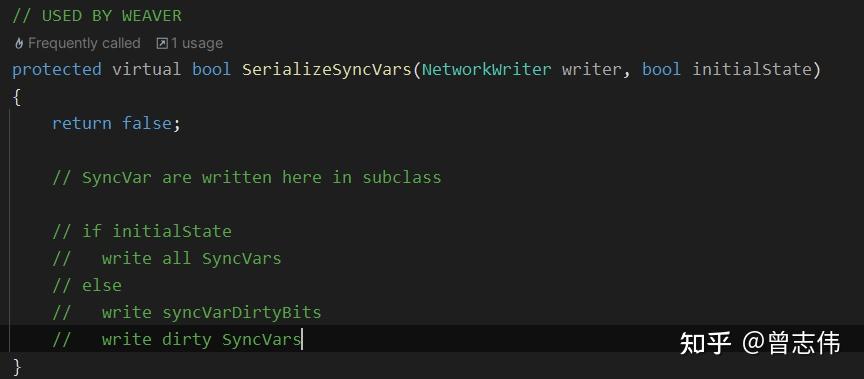

SerializeSyncVars，初始化所有 SyncVar，然后逐帧更新 dirty 的值

②NetworkServer Update 驱动同步

NetworkServer.NetworkLateUpdate
  NetworkServer.Broadcast
    NetworkServer.BroadcastToConnection
      NetworkServer.GetEntitySerializationForConnection
        NetworkIdentity.GetSerializationAtTick
          NetworkIdentity.OnSerializeAllSafely
            NetworkIdentity.OnSerializeSafely
              NetworkBehaviour.OnSerialize

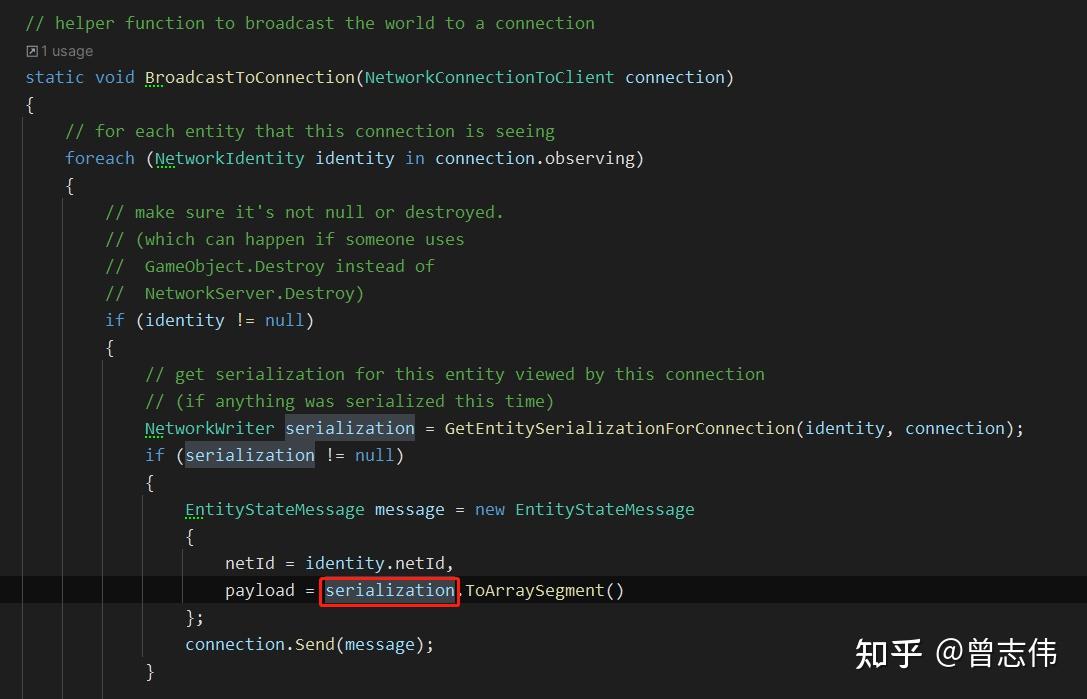

NetworkServer 的 NetworkLateUpdate 里有个 Broadcast 广播方法
在广播里，我们会不断去向已经准备好的端，广播序列化好的数据。

7. 服务器监听部分源码学习。以 KcpTransport 为例子

①初始化绑定

NetworkManager.SetupServer

NetworkServer.Listen

Transport.activeTransport.ServerStart

KcpServer.Start：新建 UDP socket，绑定IP（NetworkManager.networkAddress）和端口（activeTransport.port）

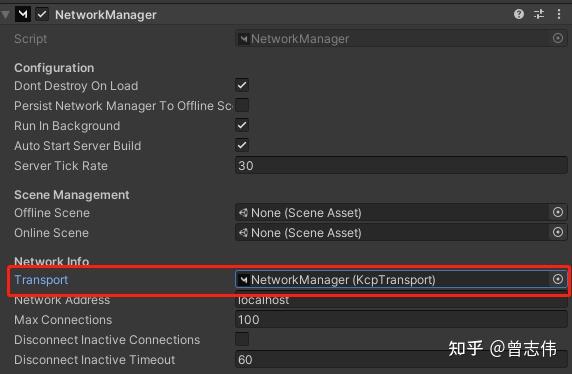

以 KcpTransport 为例子。这个 Transport 是可以传入的，这边用的 KcpTransport。见下图

②Update Tick收到的数据

NetworkLoop.RuntimeInitializeOnLoad
  NetworkLoop.NetworkEarlyUpdate
    NetworkServer.NetworkEarlyUpdate
      以 KcpTransport 为例子 KcpTransport .ServerEarlyUpdate
        KcpTransport.TickIncoming
          KcpServer.ReceiveFrom
            KcpServer.OnData.Invoke(connectionId, message);
              NetworkServer.OnTransportData
                NetworkServer.UnpackAndInvoke
                  handler.Invoke(connection, reader, channelId); 根据消息类型，找到对应的委托，进行调用
