VRF路由泄露了！

学网络的时候就总是听到有人说VRF什么的，因为华三的配置里面极少见到这个东西，一般都是说VPN实例，所以我一直以为只有思科才叫VRF。

其实在MPLS L3VPN或其他场景中，不同VPN之间的路由隔离一般通过VPN实例（VPN-instance）实现，VPN实例又称为VRF（Virtual Routing and Forwarding，虚拟路由和转发）实例。设备上每个VPN实例都有相对独立的路由表和FIB（Forwarding Information Base，转发信息库），确保VPN数据的独立性和安全性。

碰巧我最近遇到了一个这样的问题，如果在POP接入侧为每个接入用户都分配了单独的VPN实例，那怎么实现集中访问公网呢？

后来我就开始在网上冲浪，最终发现了一个被称为路由泄露的东西。

组网需求

RT1-RT3分别对应3个内网网关，用户流量在POP上通过VRF进行隔离，同时需要经过GW设备访问SRV服务器。

组网图

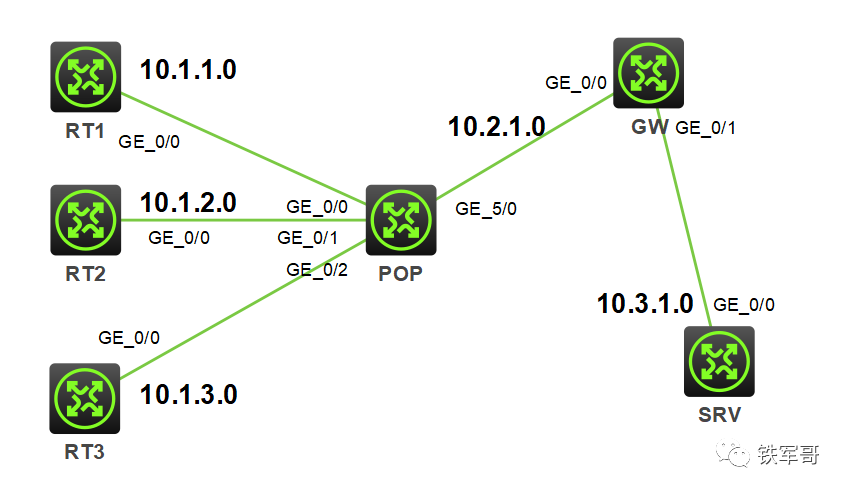

VRF路由泄露组网图。

实验环境

Windows 10专业版（1909-18363.1556，16 GB内存）

HCL 3.0.1

MSR 36-20（Version 7.1.064, Release 0821P11）

配置步骤

首先按照组网图所示配置各接口的IP地址和掩码，其中POP设备的接口GE0/0、GE0/1、GE0/2分别绑定VPN实例RT1、RT2和RT3。

基础设备配置如下：

RT1

#interface GigabitEthernet0/0 ip address 10.1.1.2 255.255.255.0#ip route-static 0.0.0.0 0 10.1.1.1

RT2

#interface GigabitEthernet0/0 ip address 10.1.2.2 255.255.255.0#ip route-static 0.0.0.0 0 10.1.2.1

RT3

#interface GigabitEthernet0/0 ip address 10.1.3.2 255.255.255.0#ip route-static 0.0.0.0 0 10.1.3.1

POP

#ip vpn-instance RT1 route-distinguisher 11:11 vpn-target 11:11 import-extcommunity vpn-target 11:11 export-extcommunity#ip vpn-instance RT2 route-distinguisher 22:22 vpn-target 22:22 import-extcommunity vpn-target 22:22 export-extcommunity#ip vpn-instance RT3 route-distinguisher 33:33 vpn-target 33:33 import-extcommunity vpn-target 33:33 export-extcommunity#ip vpn-instance POP route-distinguisher 44:44 vpn-target 44:44 import-extcommunity vpn-target 44:44 export-extcommunity#interface GigabitEthernet0/0 ip binding vpn-instance RT1 ip address 10.1.1.1 255.255.255.0#interface GigabitEthernet0/1 ip binding vpn-instance RT2 ip address 10.1.2.1 255.255.255.0#interface GigabitEthernet0/2 ip binding vpn-instance RT3 ip address 10.1.3.1 255.255.255.0#interface GigabitEthernet5/0 ip binding vpn-instance POP ip address 10.2.1.2 255.255.255.0

#interface GigabitEthernet0/0 ip address 10.2.1.1 255.255.255.0#interface GigabitEthernet0/1 ip address 10.3.1.2 255.255.255.0 nat outbound#ip route-static 10.1.0.0 16 10.2.1.2

SRV

#interface GigabitEthernet0/0 ip address 10.3.1.1 255.255.255.0

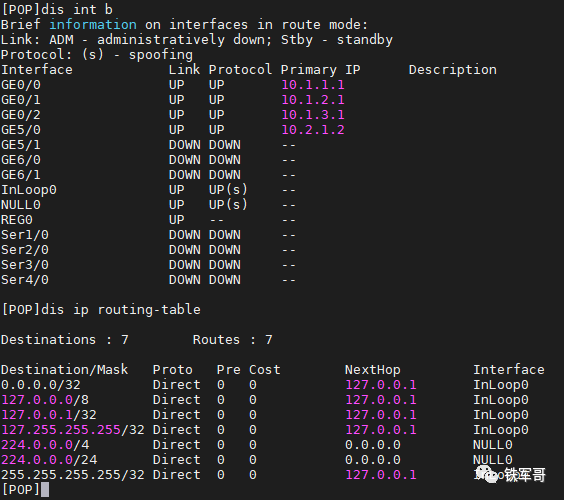

此时我们查看设备接口都是正常的，但是查看路由表项却一条都没有了。

如果我们从POP上请求SRV，将是不通的，因为上行口GE5/0绑定了VPN实例，所以要把路由添加到VPN实例POP中。

#ip route-static vpn-instance POP 0.0.0.0 0 10.2.1.1

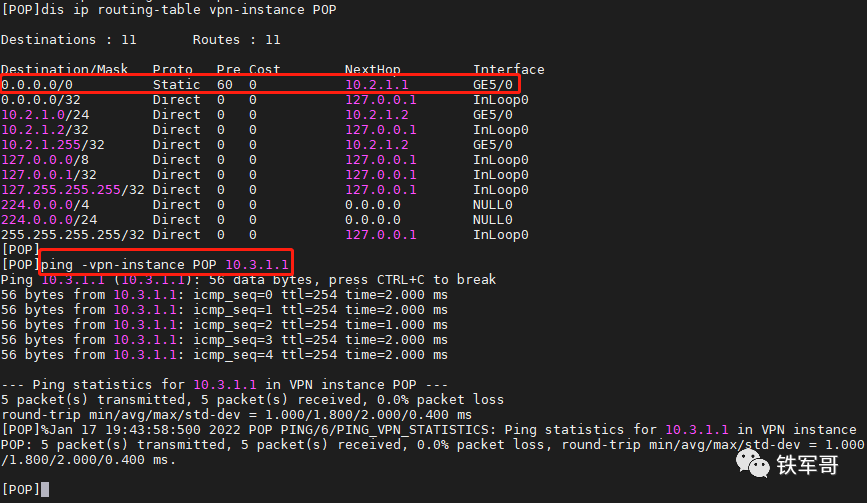

查看路由表和执行ping命令时都要带VPN实例，如下所示。

然后就是配置路由泄露，其实就是在一个VPN示例中添加另一个VPN实例的下一跳，比如在VPN实例RT1中添加去往SRV的默认路由。

#ip route-static vpn-instance RT1 0.0.0.0 0 vpn-instance POP 10.2.1.1

对应的，也要在VPN实例POP中添加回程路由。

#ip route-static vpn-instance POP 10.1.1.0 24 vpn-instance RT1 10.1.1.2

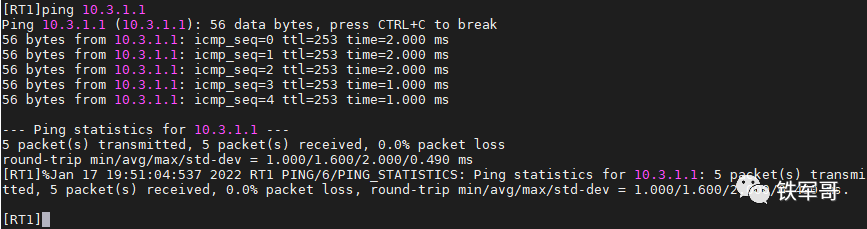

现在，从RT1上就能正常访问SRV了。

同理，再增加VPN实例RT2、RT3和POP之间的互访路由。

#ip route-static vpn-instance RT2 0.0.0.0 0 vpn-instance POP 10.2.1.1ip route-static vpn-instance RT3 0.0.0.0 0 vpn-instance POP 10.2.1.1ip route-static vpn-instance POP 10.1.2.0 24 vpn-instance RT2 10.1.2.2ip route-static vpn-instance POP 10.1.3.0 24 vpn-instance RT3 10.1.3.2

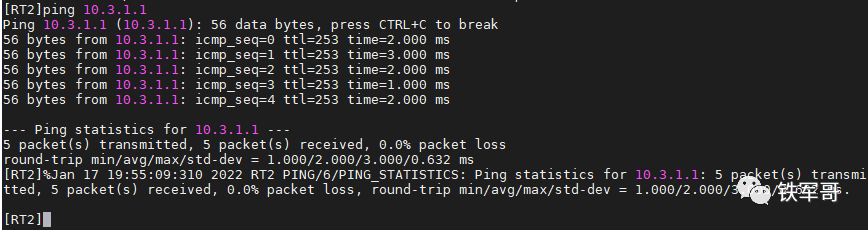

现在RT2和RT3都能正常访问SRV了。

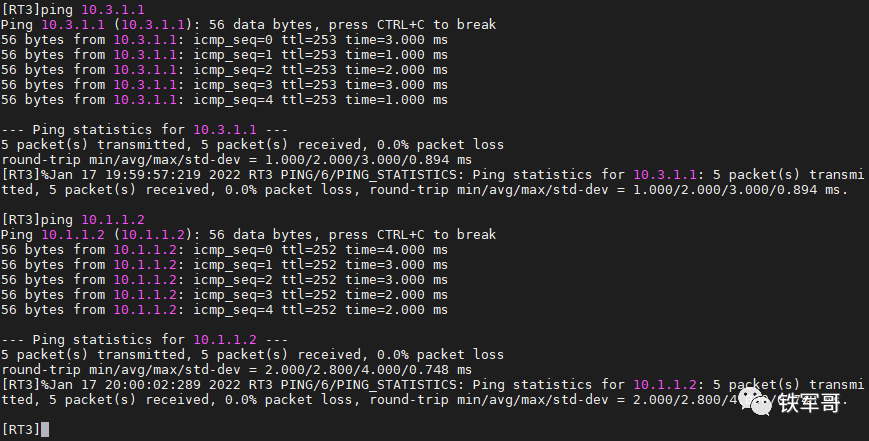

但是也有了一个新的问题，那就是RT1、RT2和RT3也能互访了，这让VPN实例变得没有意义了。

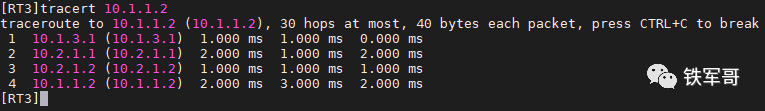

tracert查看一下转发路径。

我们发现RT1和RT3之间的互访是由GW实现的，那我们在GW设备的接口GE0/0上加一个包过滤行不行呢？

#acl advanced 3402 rule 0 deny ip source 10.1.0.0 0.0.255.255 destination 10.1.0.0 0.0.255.255#interface GigabitEthernet0/0 ip address 10.2.1.1 255.255.255.0 packet-filter 3402 inbound

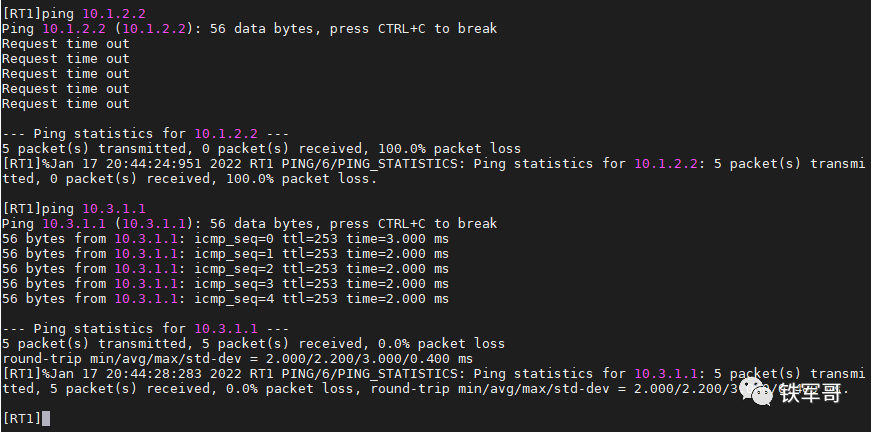

测试看一下，可以发现访问访问SRV不受影响，RT1不能访问RT2了。
