本文将以netsh和MMC两种方式配置主机间的IPsec，也就是一台使用netsh方式，另一台使用MMC方式。

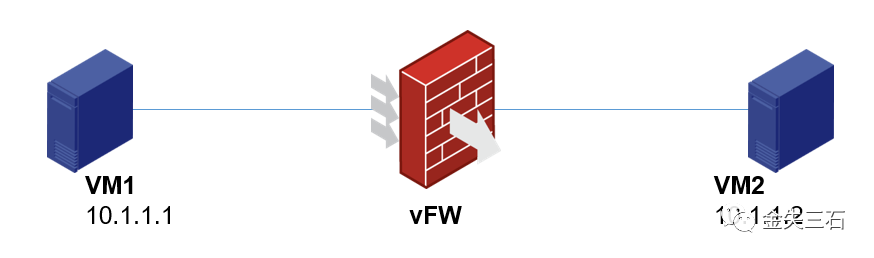

VM1：Microsoft Windows Server 2008 R2 Datacenter（6.1.7601 Service Pack 1 Build 7601）
VM2：Microsoft Windows Server 2012 R2 Datacenter（6.3.9600 暂缺 Build 9600）
vFW：Version 7.1.064, ESS 1171P13
1、在VM1上安装wireshark，供抓包使用；
2、将vFW连接两个设备的接口配置为二层接口，vFW的功能就是抓取两台服务器之间的互访报文；

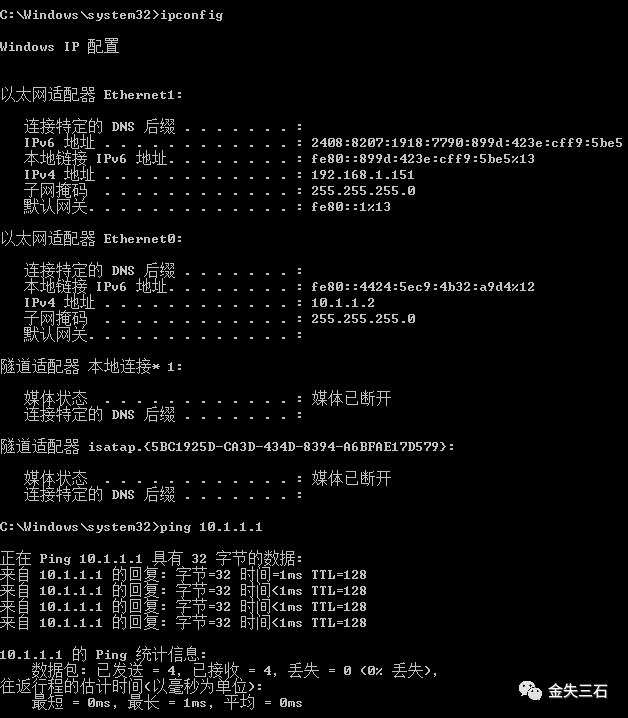

3、配置VM1的网卡2地址为10.1.1.1/24，VM2的网卡1地址为10.1.1.2/24，测试互访正常。
从“开始”→“管理工具”打开“本地安全策略”，就是从这里配置IPsec。

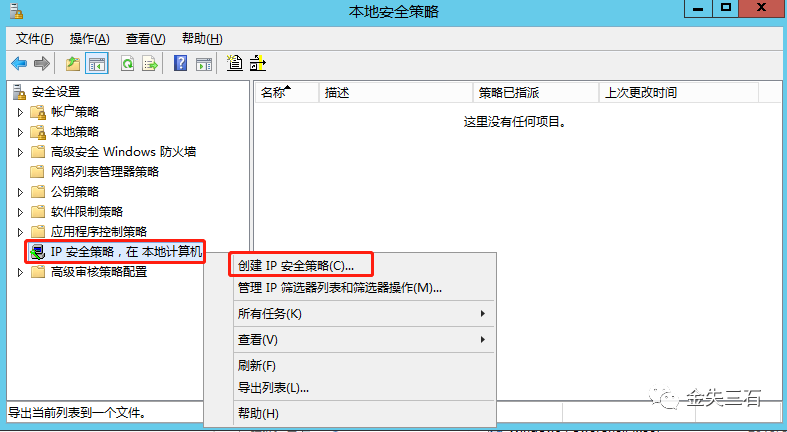

右击“IP安全策略，在本地计算机”，点击“创建IP安全策略”。

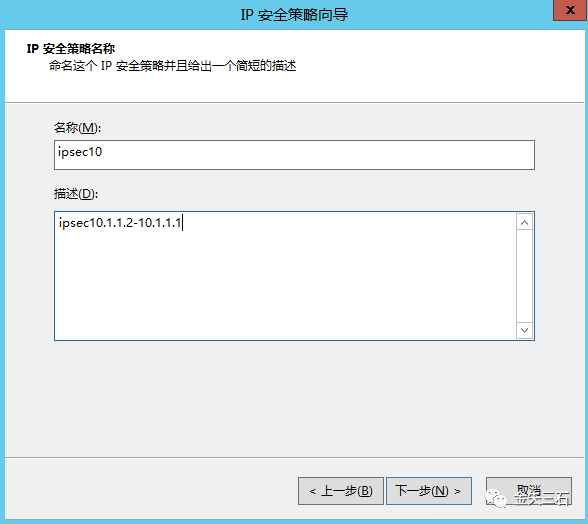

欢迎页面，直接“下一步”。配置“名称”和“描述”，主要是为了后面进行对比。

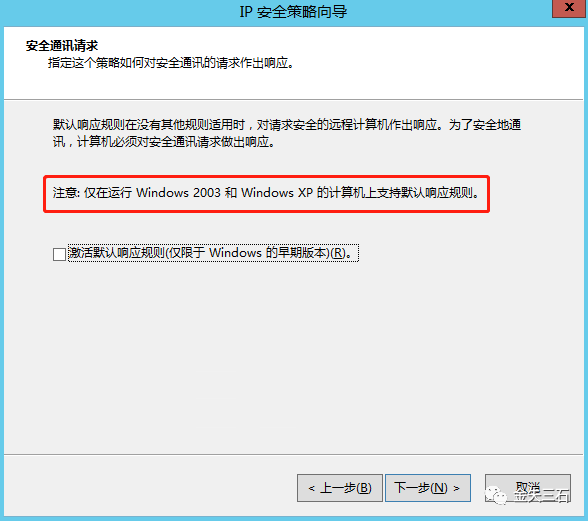

有“激活默认响应规则”的选项，不要选，给低版本系统使用的。

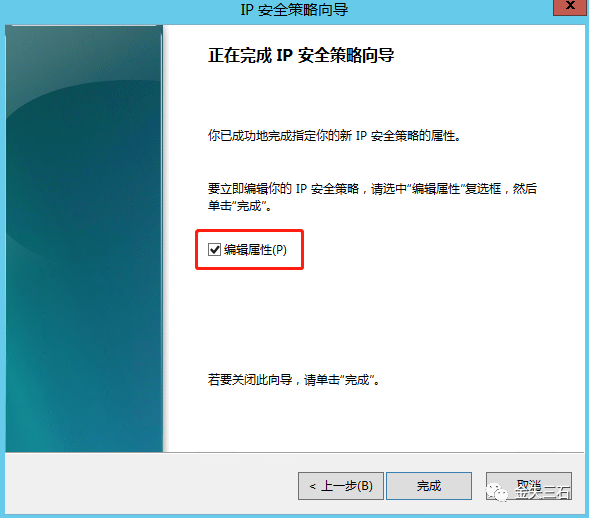

其实这里就是创建一个IPsec名称，勾选“编辑属性”完成配置。

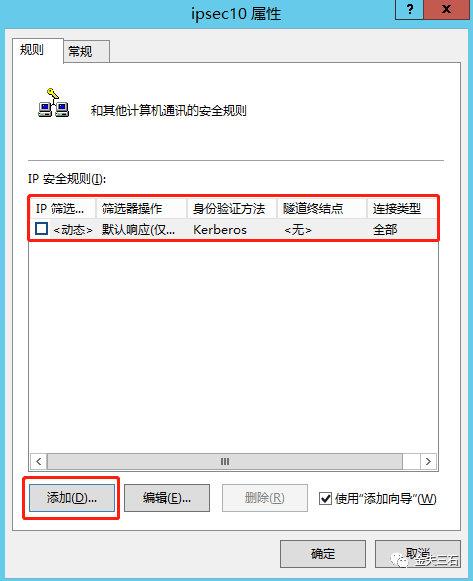

有一个默认的规则，可以不管他，点击“添加”规则。

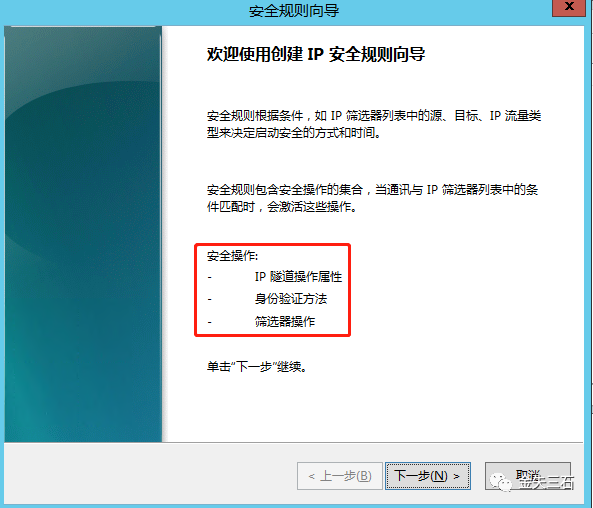

这里可以看到IPsec的配置步骤：IP隧道操作属性，身份验证方法和筛选器操作。

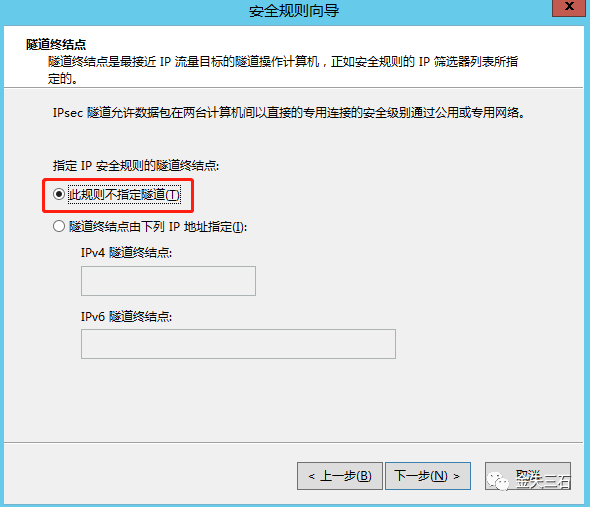

这里选择“此规则不指定隧道”，也就是传输模式。配置了隧道终点就成了隧道模式。

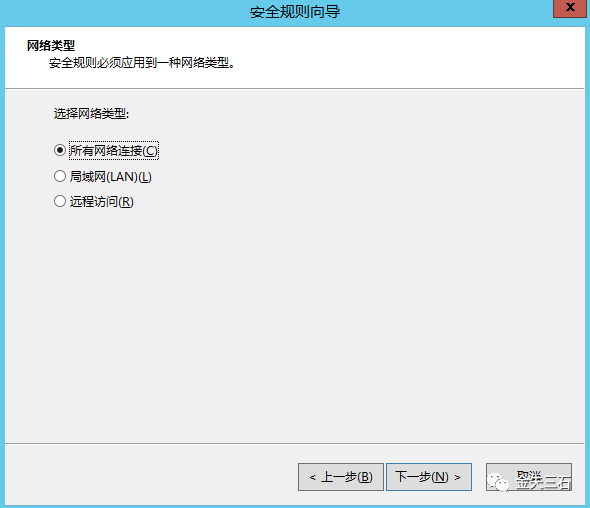

网络类型选择默认的“所有网络连接”即可。
然后是“IP筛选器列表”，也就是filterlist，点击“添加”。

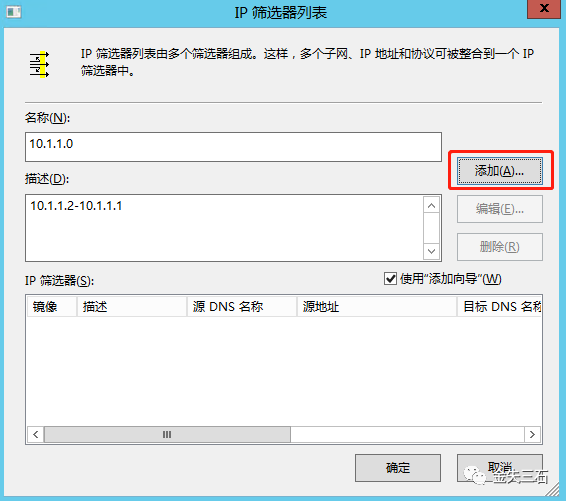

配置名称和描述，点击“添加”来增加筛选器。
IP筛选器，也就是netsh里面的filter。
可选描述，勾选“镜像”，也就是双向流量。

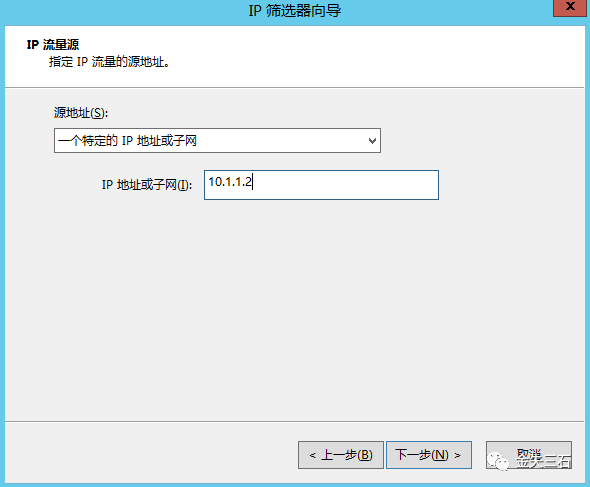

指定源地址，选择“一个特定的IP地址或子网”，也可以根据实际需求选择其他类型。
同理，填写目的地址。

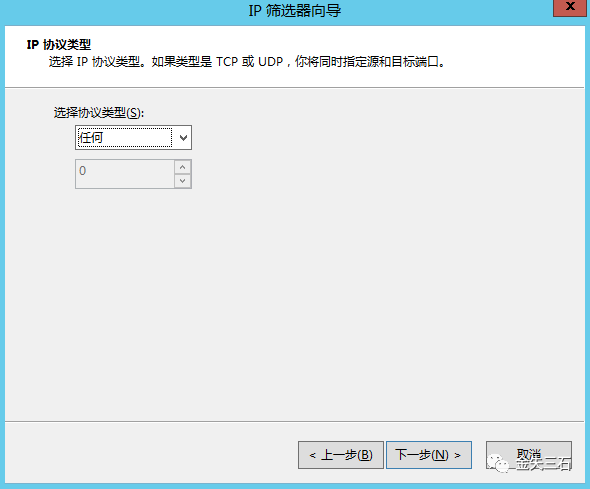

协议选择所有，这三部就像是IPsec设备配置的ACL一样。

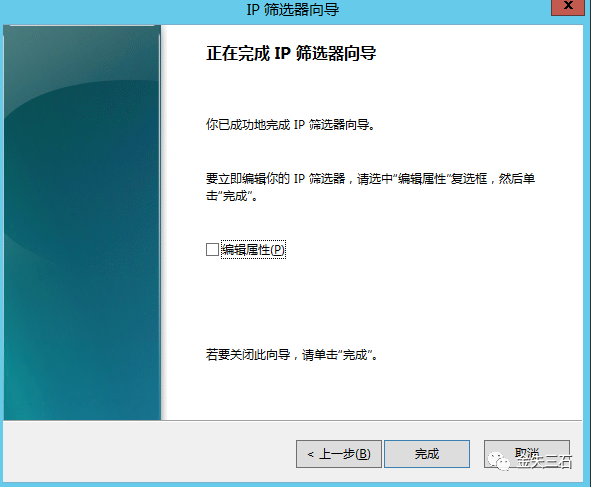

完成IP筛选器配置。

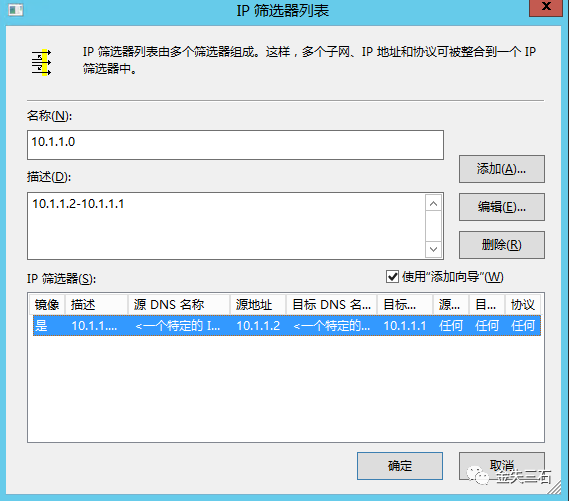

确认信息无误，点击确定。

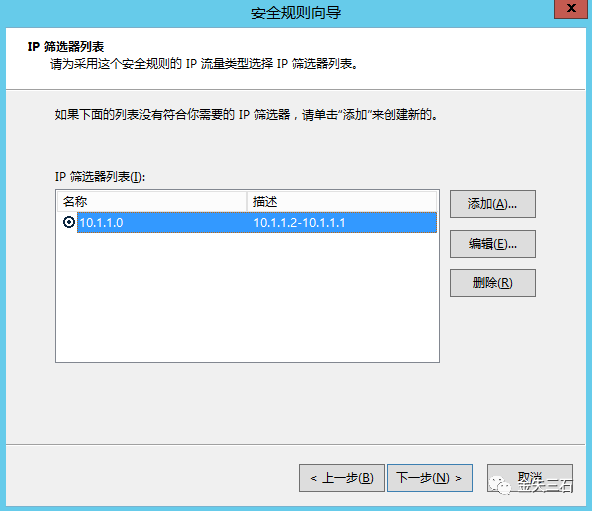

选中刚才创建的IP筛选器列表（包含筛选器），下一步。

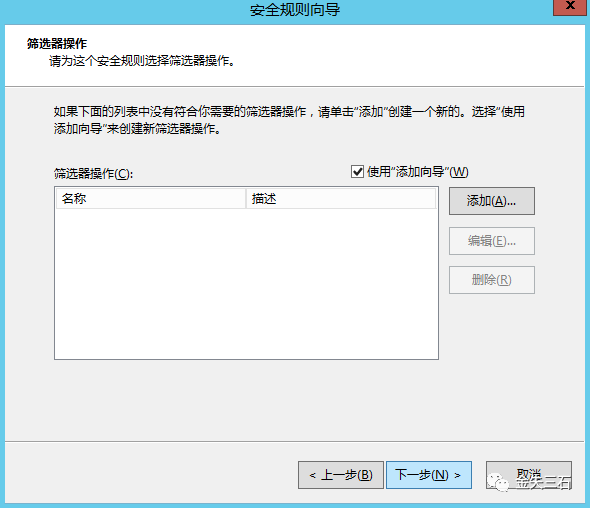

配置筛选器，点击“添加”。

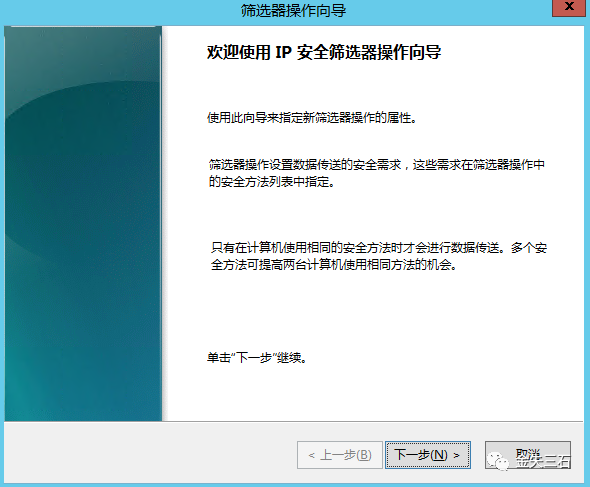

添加IP安全筛选器操作，也就是fliteraction。
配置名称和描述信息。

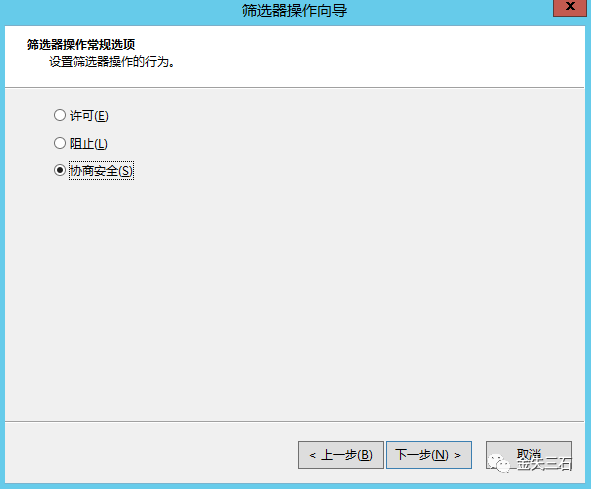

操作选择“协商安全”。

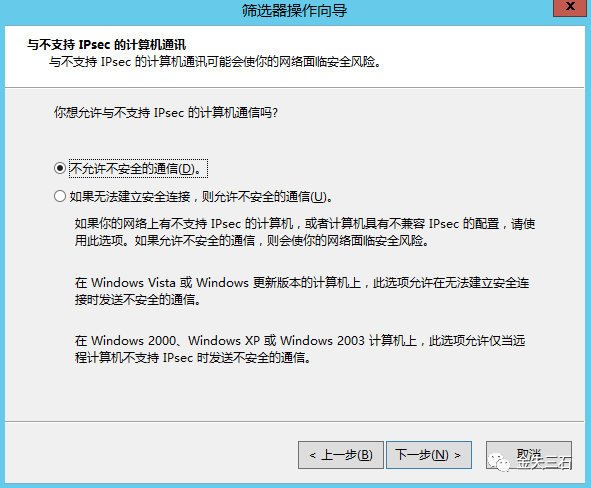

不允许与不支持IPsec的计算机通讯。

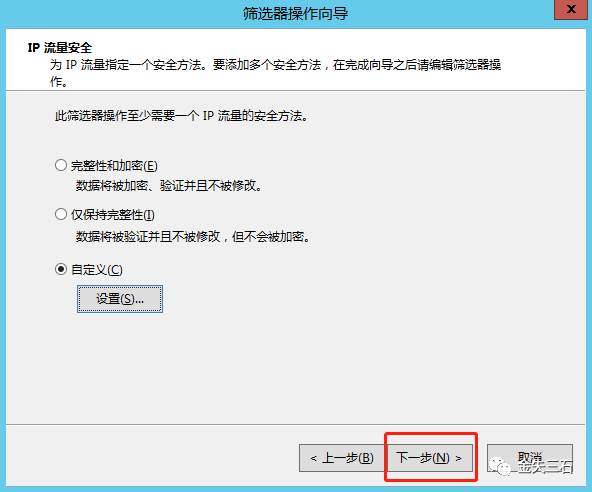

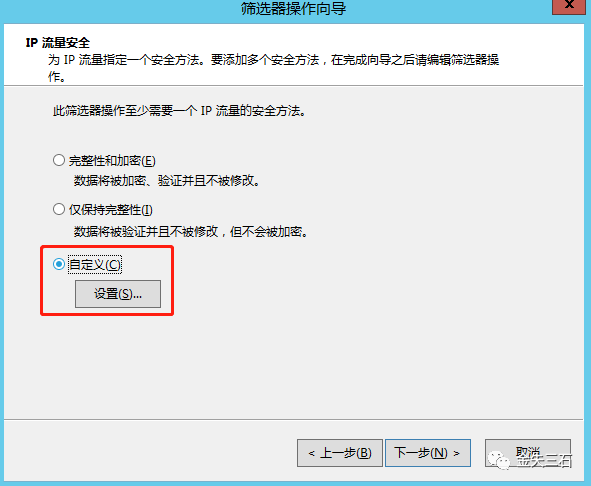

IP流量安全也就是对流量进行校验、加密，选择“自定义”，点击“设置”。

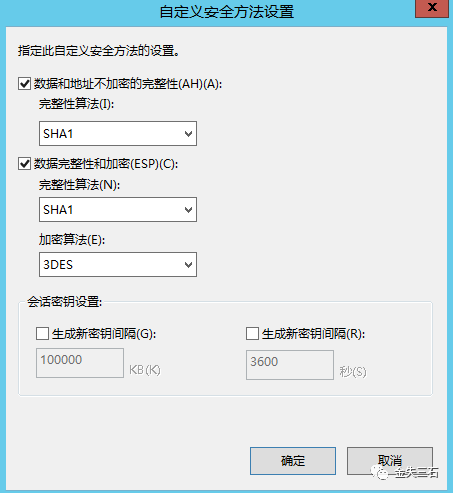

同时勾选AH和ESP，使用默认算法即可，HASH和MD5已经提示为不安全的加密方式了。
设置完成后，点击“下一步”。
完成IPsec筛选器配置。

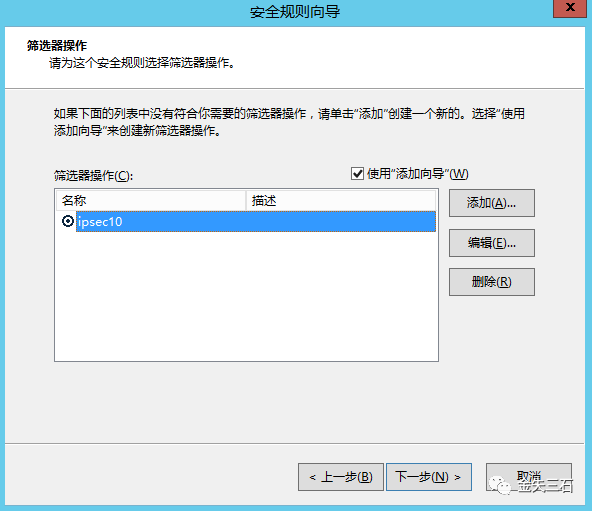

选中刚才添加的筛选器操作，点击下一步。

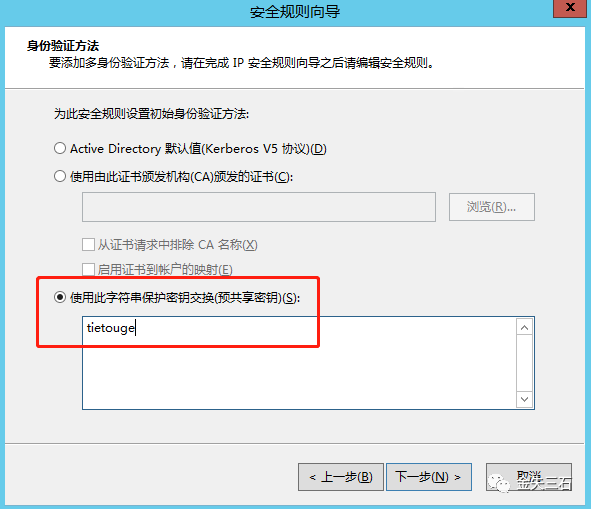

配置身份验证方法，选择预共享密钥（PSK），配置密钥。
点击完成，这里就配完了。

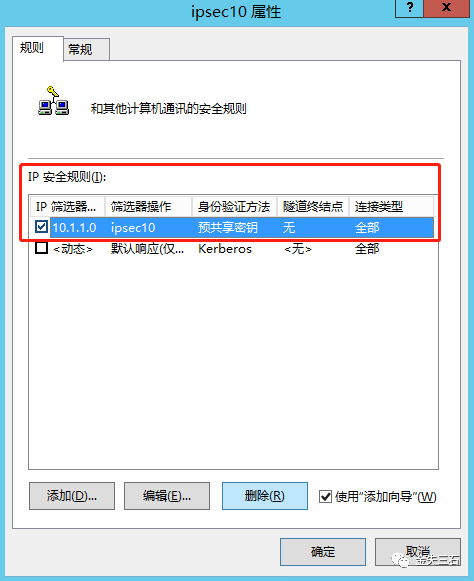

再看一下IPsec规则的属性。
命令行方式配置VM1netsh ipsec static>show all策略名称 : ipsec10描述 : ipsec10.1.1.2-10.1.1.1存储 : 本地存储 <WIN-RJGU353FSSK>上次修改时间 : 2021/8/31 22:45:52GUID : {18438763-180B-4589-A643-561CA1917D4E}已分配 : 否轮询间隔 : 180 分钟主模式生存时间 : 480 分钟 / 0 快速模式会话主 PFS : 否主模式安全方法顺序加密 集成 DH 组3DES SHA1 中(2)规则数目 : 2规则详细信息规则 ID : 1, GUID = {1DFE1F48-225E-441A-8057-C00E8E6D28D3}规则名称 : 无描述 : 无上次修改时间 : 2021/8/31 22:45:51已激活 : 是连接类型 : 全部身份验证方法(1)预共享密钥 : tietouge筛选器列表详细信息筛选器列表名称 : 10.1.1.0描述 : 10.1.1.2-10.1.1.1存储 : 本地存储 <WIN-RJGU353FSSK>上次修改时间 : 2021/8/31 22:39:52GUID : {8243F92A-5746-45AC-BF2A-63FE8EBD7F73}筛选器数目 : 1筛选器描述 : 10.1.1.2-10.1.1.1已镜像 : 是源 IP 地址 : 10.1.1.2源掩码 : 255.255.255.255源 DNS 名称 : <A Specific IP Address>目标 IP 地址 : 10.1.1.1目标掩码 : 255.255.255.255目标 DNS 名称 : <A Specific IP Address>协议 : ANY源端口 : 任何目标端口 : 任何筛选器操作详细信息筛选器操作名称 : ipsec10描述 : 无存储 : 本地存储 <WIN-RJGU353FSSK>操作 : 协商安全AllowUnsecure(Fallback): 否入站通过 : 否QMPFS : 否上次修改时间 : 2021/8/31 22:43:54GUID : {29EC2391-F6BC-40CB-90E5-26A4E3B25E05}安全方法AH ESP 秒 千字节[SHA1] [SHA1 , 3DES] 0 0
对应MMC操作的顺序和结果，保留关键信息，转换成netsh命令。
策略名称 : ipsec10描述 : ipsec10.1.1.2-10.1.1.1主模式安全方法顺序加密 集成 DH 组3DES SHA1 中(2)
描述可以不要，所以主要是策略名称name和安全方法mmsecmethods，配置命令：
netsh ipsec static add policy ipsec10 mmsec="3DES-SHA1-2”
筛选器操作名称 : ipsec10操作 : 协商安全AllowUnsecure(Fallback): 否入站通过 : 否QMPFS : 否安全方法AH ESP 秒 千字节[SHA1] [SHA1 , 3DES] 0 0
所以主要是筛选器名称name、操作action和安全方法qmsecmethods，配置命令：
netsh ipsec static add filteraction name= ipsec10 action=negotiate qmsec="AH[SHA1]+ESP[SHA1,3DES] "
筛选器列表名称 : 10.1.1.0描述 : 10.1.1.2-10.1.1.1
主要配置是名称name，配置命令：
netsh ipsec static add filterlist 10.1.1.0
描述 : 10.1.1.2-10.1.1.1已镜像 : 是源 IP 地址 : 10.1.1.2源掩码 : 255.255.255.255源 DNS 名称 : <A Specific IP Address>目标 IP 地址 : 10.1.1.1目标掩码 : 255.255.255.255目标 DNS 名称 : <A Specific IP Address>协议 : ANY源端口 : 任何目标端口 : 任何
主要配置是添加到对应的筛选器列表filterlist，添加源目IP地址，配置如下：
netsh ipsec static add filter filterlist=10.1.1.0 10.1.1.1 10.1.1.2
规则详细信息规则 ID : 1, GUID = {1DFE1F48-225E-441A-8057-C00E8E6D28D3}已激活 : 是连接类型 : 全部身份验证方法(1)预共享密钥 : tietouge
所以主要配置是将前面的策略、筛选器列表、筛选器操作关联起来，并创建规则名称name和预共享密钥psk，配置如下：
netsh ipsec static add rule name=ipsec policy=ipsec10 filterlist=10.1.1.0 filteraction= ipsec10 psk="tietouge"

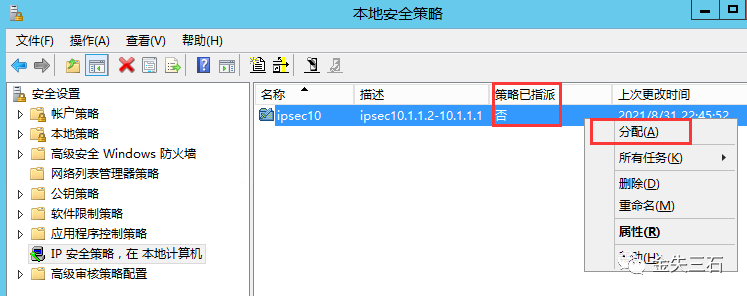

通过MMC方式配置的IPsec，默认是没有激活的，需要在“本地安全策略”中修改为“分配/已指派”
而在netsh命令中，是通过将IPsec策略的assign属性配置为y，来实现激活策略的。配置如下：
netsh ipsec static set policy name=ipsec10 assign=y

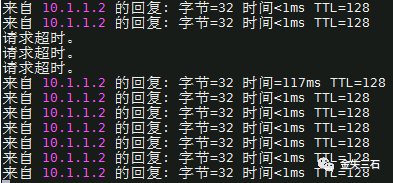

激活过程中，可以看到有中断，而当两边都启用之后，恢复正常。

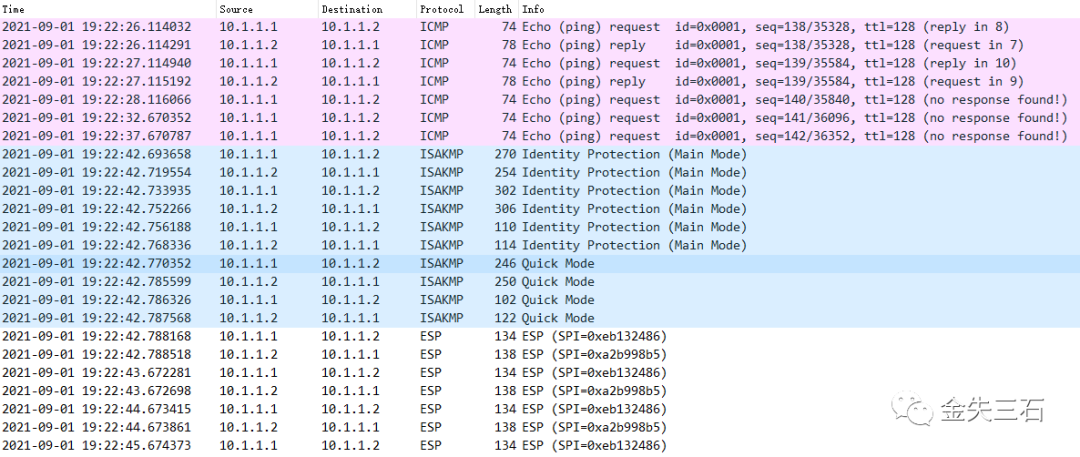

对应的抓包信息，中间有3个报文未响应，两端都启用之后，快速建立起IPsec隧道连接。
然后是主模式（static）的安全协商过程，能看到使用UDP500端口，以及其他相关信息。
然后是密钥交换过程。

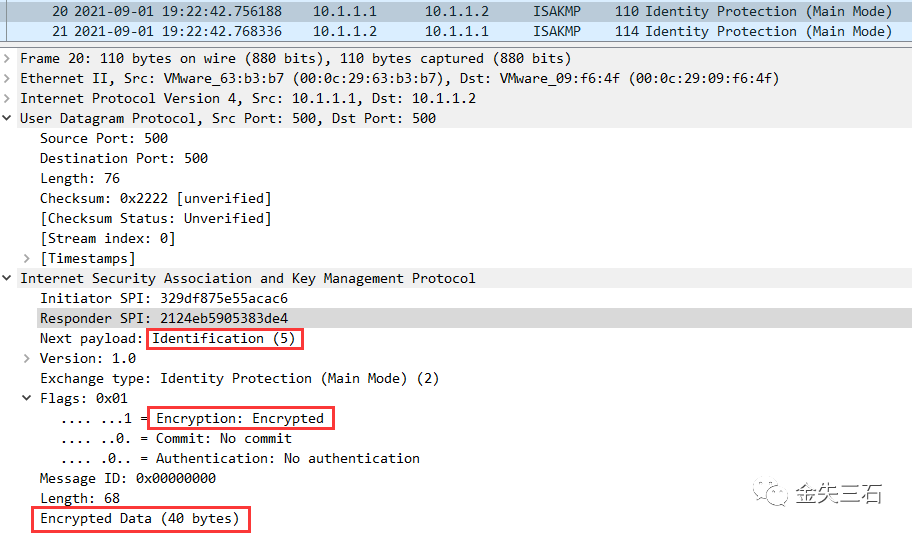

然后是鉴别，此时数据已经加密。

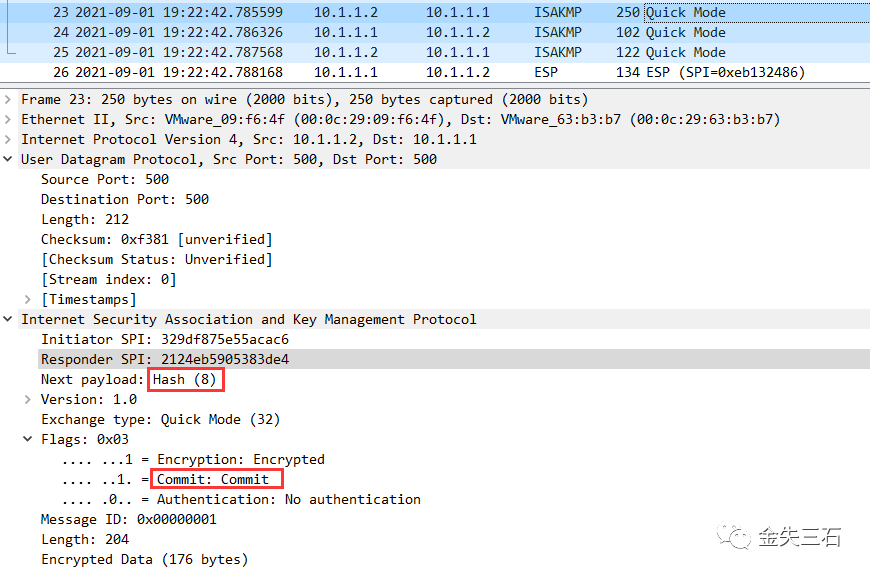

然后是进行加密，状态也成了双方确认。

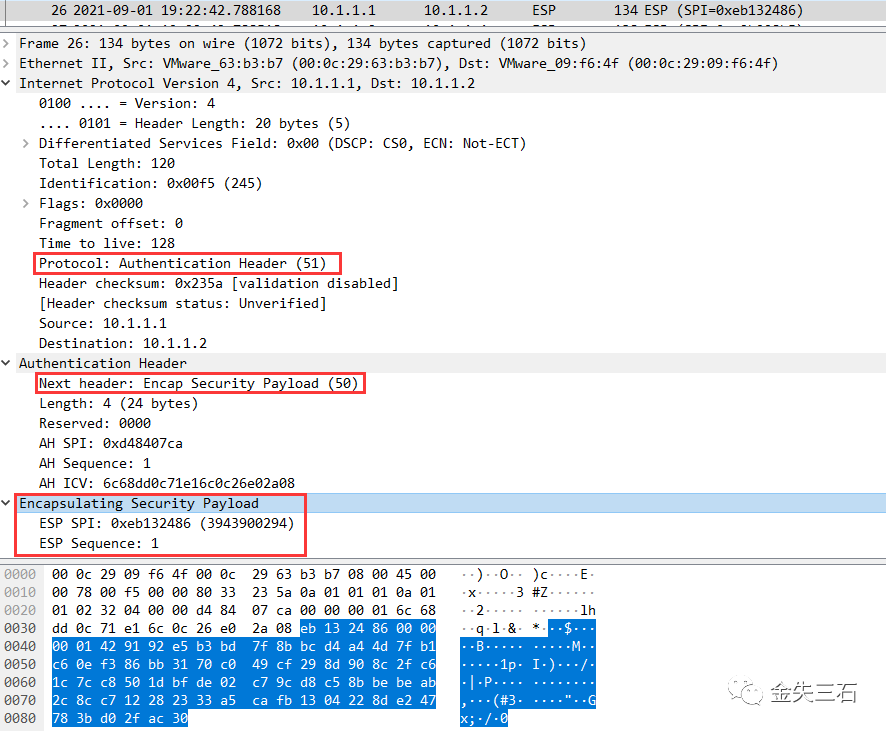

最后就是正常通信过程，可以看到正常的报文封装格式和隧道模式是一样的。
