我们前面介绍了一种VPP和openVPN组合使用的解决方案（openVPN + VPP = openVPP），我美其名曰为“openVPP”。
在openVPP的组网中，分支设备VPP73使用普通网络，不具有公网IP地址，同时向总部设备建立穿越NAT设备的IPsec VPN隧道；同时有居家办公的员工使用openVPN接入公司网络，需要和分支的设备进行互通。
然后就有小伙伴讲了，openVPN已经过时了，现在流行用Wireguard。那好吧，我试试能不能把VPP和Wireguard组合起来用一下，姑且先叫他WireVPP吧。

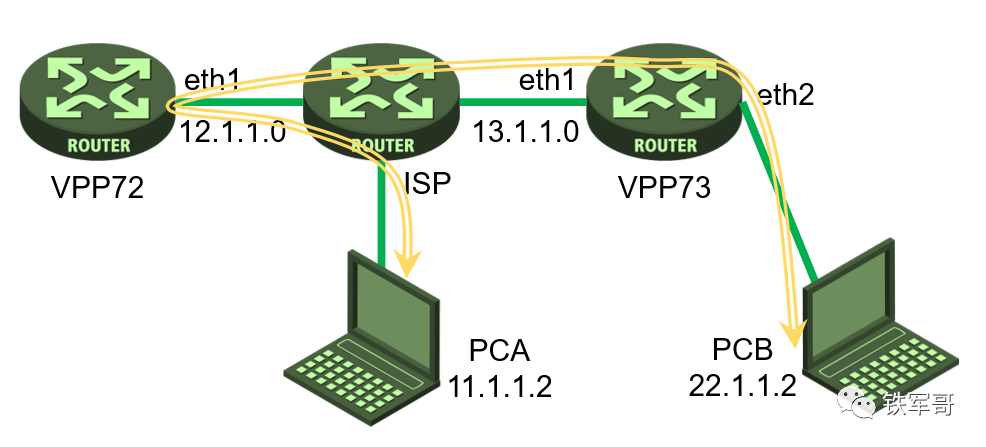

WireVPP还是使用上面的组网图，组网的变更部分是PCA不再使用openVPN接入，而是换为Wireguard接入。
这里面涉及的接口配置、IPsec配置、Wireguard配置和NAT配置，我们前面都已经做过详细介绍，现在只要进行整合，即可实现网络互通。各部分配置如下：
我们计划使用VPP72的公网接口ETH1来接入Wireguard用户，需要配置VPP和内核的互通（给VPP增加一个接口（非DPDK方式）），首先给eth1配置IP地址。
vppctl set int state eth1 upvppctl set int ip address eth1 12.1.1.2/24

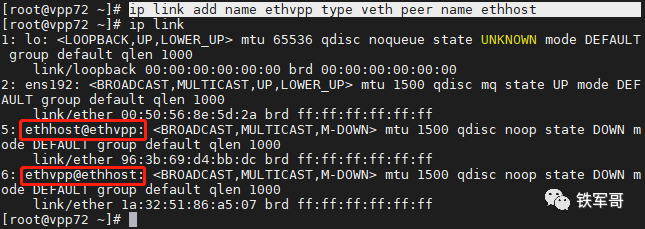

在内核创建一个veth接口，一端命名为ethvpp，另一端命名为ethhost。
ip link add name ethvpp type veth peer name ethhost
然后使能veth两端的接口ethhost@ethvpp和ethvpp@ethhost。
ip link set dev ethvpp upip link set dev ethhost up

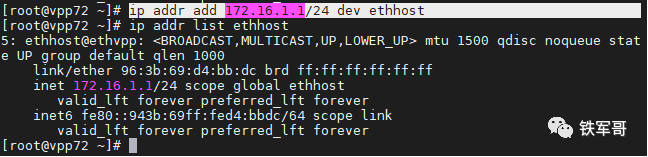

接口UP起来之后，我们给内核中的ethhost接口分配一个IP地址。
ip addr add 172.16.1.1/24 dev ethhost

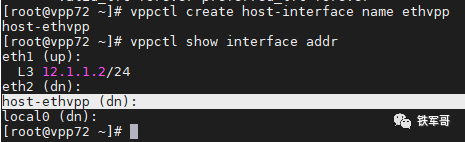

在VPP内也创建一个接口，来连接到ethvpp的主机接口。
vppctl create host-interface name ethvpp
然后手工使能接口host-ethvpp，并配置IP地址。
vppctl set interface state host-ethvpp upvppctl set int ip address host-ethvpp 172.16.1.2/24

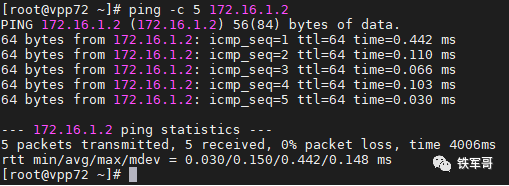

然后从内核中测试一下172.16.1.2的连通性。
首先使用3条命令快速完成标准内核下的Wireguard安装，即使用ELRepo的预构建模块进行安装。
yum install -y epel-release elrepo-releaseyum install -y yum-plugin-elrepoyum install -y kmod-wireguard wireguard-tools
具体操作过程请参考（使用8条命令即可完成的VPN配置！CentOS快速配置WireGuard全互联组网），同时包含了3种部署方式。
为PCA和VPP72安装好Wireguard之后，使用程序自动生成WireGuard需要使用的base64编码的公钥和私钥：
umask 777wg genkey > privatekeywg pubkey < privatekey > publickey

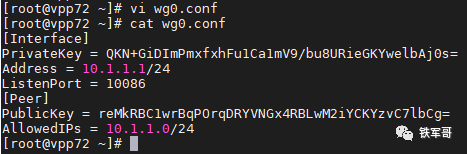

参考配置案例（配置Wireguard的几个进阶玩法），记录下PCA和VPP72的公钥和私钥信息，生成配置文件。VPP72的配置文件如下：
[Interface]PrivateKey = QKN+GiDImPmxfxhFu1Ca1mV9/bu8URieGKYwelbAj0s=Address = 10.1.1.1/24ListenPort = 10086[Peer]PublicKey = reMkRBC1wrBqPOrqDRYVNGx4RBLwM2iYCKYzvC7lbCg=AllowedIPs = 10.1.1.0/24

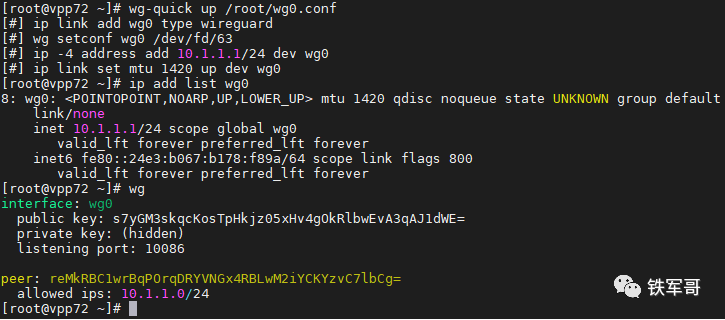

然后使能Wireguard接口配置。
wg-quick up /root/wg0.conf

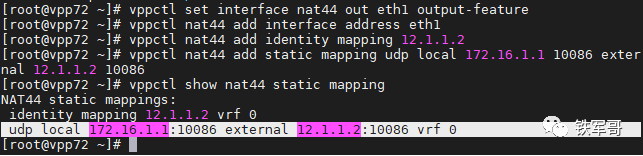

后面建立Wireguard隧道时，我们要使用内核中的ethhost来响应客户端的Wireguard连接请求，接下来要在VPP中配置映射（VPP配置指南：NAT“三板斧”），将访问12.1.1.2的UDP端口10086的流量映射到172.16.1.1上。
vppctl set interface nat44 out eth1 output-featurevppctl nat44 add interface address eth1vppctl nat44 add identity mapping 12.1.1.2vppctl nat44 add static mapping udp local 172.16.1.1 10086 external 12.1.1.2 10086

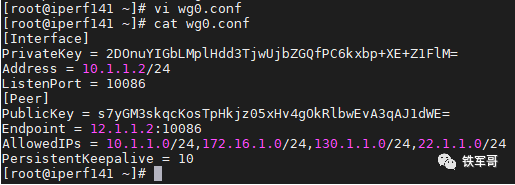

同样是参考配置案例（Wireguard配置HUB-SPOKE组网），我们为PCA创建一个配置文件，把相关的路由都添加进去。
[Interface]PrivateKey = 2DOnuYIGbLMplHdd3TjwUjbZGQfPC6kxbp+XE+Z1FlM=Address = 10.1.1.2/24ListenPort = 10086[Peer]PublicKey = s7yGM3skqcKosTpHkjz05xHv4gOkRlbwEvA3qAJ1dWE=Endpoint = 12.1.1.2:10086AllowedIPs = 10.1.1.0/24,172.16.1.0/24,130.1.1.0/24,22.1.1.0/24PersistentKeepalive = 10
然后使能Wireguard接口配置。
wg-quick up /root/wg0.conf
测试PCA到VPP72的访问。

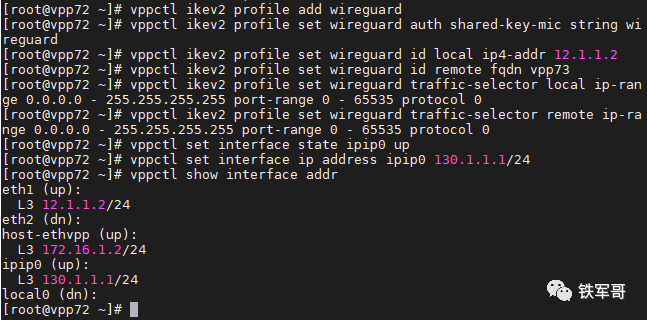

配置参考（VPP配置指南：穿越NAT的IPsec VPN配置及性能测试），直接贴配置。
vppctl ikev2 profile add wireguardvppctl ikev2 profile set wireguard auth shared-key-mic string wireguardvppctl ikev2 profile set wireguard id local ip4-addr 12.1.1.2vppctl ikev2 profile set wireguard id remote fqdn vpp73vppctl ikev2 profile set wireguard traffic-selector local ip-range 0.0.0.0 - 255.255.255.255 port-range 0 - 65535 protocol 0vppctl ikev2 profile set wireguard traffic-selector remote ip-range 0.0.0.0 - 255.255.255.255 port-range 0 - 65535 protocol 0vppctl set interface state ipip0 upvppctl set interface ip address ipip0 130.1.1.1/24

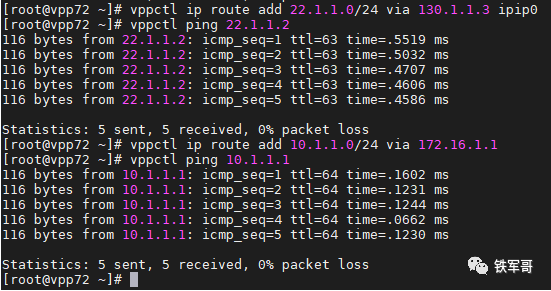

然后分别添加去往PCA和PCB的明细路由。
vppctl ip route add 22.1.1.0/24 via 130.1.1.3 ipip0vppctl ip route add 10.1.1.0/24 via 172.16.1.1

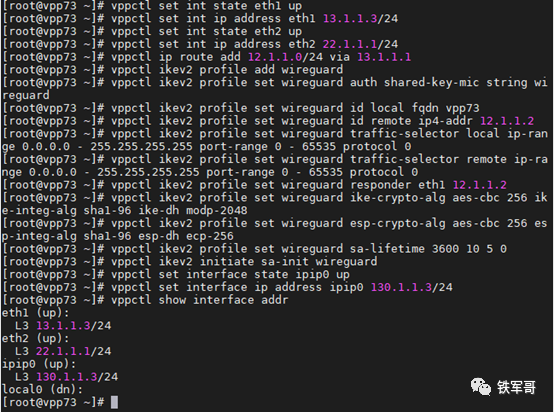

vppctl set int state eth1 upvppctl set int ip address eth1 13.1.1.3/24vppctl set int state eth2 upvppctl set int ip address eth2 22.1.1.1/24vppctl ip route add 12.1.1.0/24 via 13.1.1.1vppctl ikev2 profile add wireguardvppctl ikev2 profile set wireguard auth shared-key-mic string wireguardvppctl ikev2 profile set wireguard id local fqdn vpp73vppctl ikev2 profile set wireguard id remote ip4-addr 12.1.1.2vppctl ikev2 profile set wireguard traffic-selector local ip-range 0.0.0.0 - 255.255.255.255 port-range 0 - 65535 protocol 0vppctl ikev2 profile set wireguard traffic-selector remote ip-range 0.0.0.0 - 255.255.255.255 port-range 0 - 65535 protocol 0vppctl ikev2 profile set wireguard responder eth1 12.1.1.2vppctl ikev2 profile set wireguard ike-crypto-alg aes-cbc 256 ike-integ-alg sha1-96 ike-dh modp-2048vppctl ikev2 profile set wireguard esp-crypto-alg aes-cbc 256 esp-integ-alg sha1-96 esp-dh ecp-256vppctl ikev2 profile set wireguard sa-lifetime 3600 10 5 0
vppctl ikev2 initiate sa-init wireguardvppctl set interface state ipip0 upvppctl set interface ip address ipip0 130.1.1.3/24

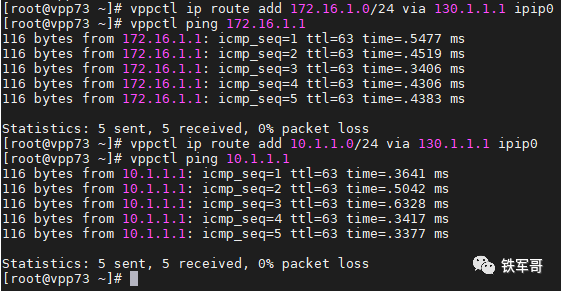

然后添加去往VPP72和PCA的明细路由。
vppctl ip route add 172.16.1.0/24 via 130.1.1.1 ipip0vppctl ip route add 10.1.1.0/24 via 130.1.1.1 ipip0
#interface GigabitEthernet2/0 ip address 11.1.1.1 255.255.255.0#interface GigabitEthernet3/0 ip address 12.1.1.1 255.255.255.0 nat outbound#interface GigabitEthernet4/0 ip address 13.1.1.1 255.255.255.0

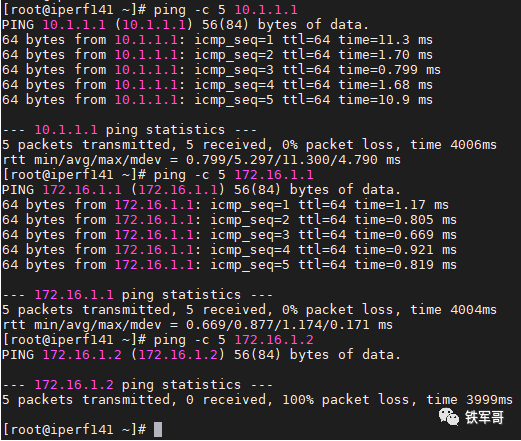

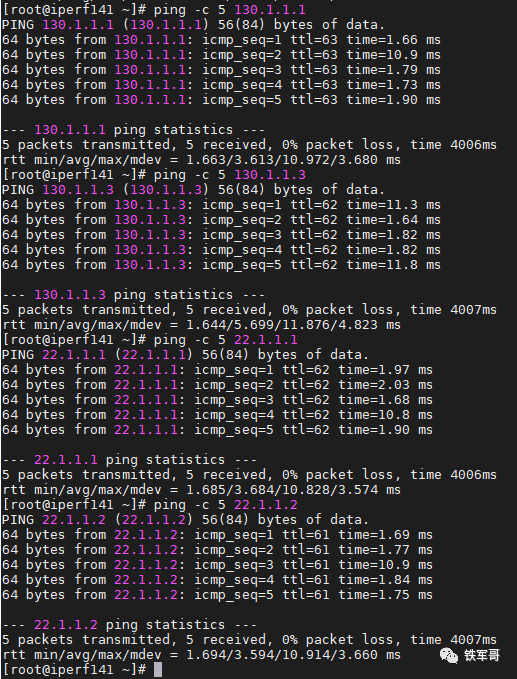

其实到这里，一步步的结果我们都已经看到了。我们先来看看PCA逐级访问的效果。
可以看到，到172.16.1.2就不通了，这个地址是VPP72中VPP的接口地址，是和172.16.1.2配套出现的，考虑是系统内核转发的问题，我们打开主机的转发功能。
echo 1 > /proc/sys/net/ipv4/ip_forward
再次测试。
访问成功，我们接着往后走。
可以看到，已经可以从PCA成功访问到PCB了，并且我们可以看出转发路径是PCA通过Wireguard隧道直接到VPP72，再通过VPP72的veth接口转发到VPP中，再经过IPsec隧道转发到VPP73，最终到达PCB，一共4跳，最终的TTL值为61，完全正常。
最后我们来简单测试一下WireVPP的转发性能。

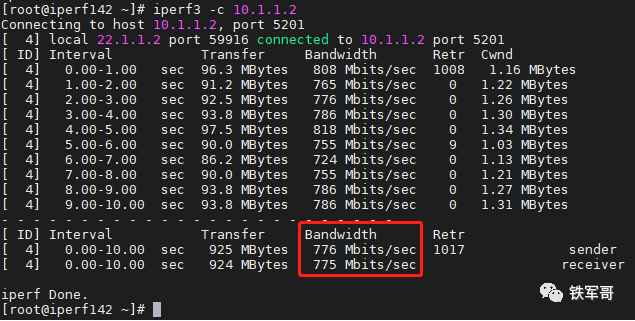

咱也不知道咋整的，PCA到PCB的性能只有可怜的7 Mbps不到。再反过来测试一下从PCB到PCA的转发性能。
反向测试竟然能达到775 Mbps，相对比较正常，但是和反方向却差了有100多倍，到底是啥原因呢？
