Cacti是一套基于PHP,MySQL,SNMP及RRDTool开发的网络流量监测图形分析工具。Cacti的脚本和模板有Advance Ping让我们来解读下!

1.Advance Ping 脚本及模板

下载地址：http://forums.cacti.net/about10049.html

注：要使用此模板，编译PHP时必须加上--enable-sockets选项来支持套接字。

1).功能：此模板用来监控一个TCP/UDP端口、ICMP的延时情况和丢包情况。

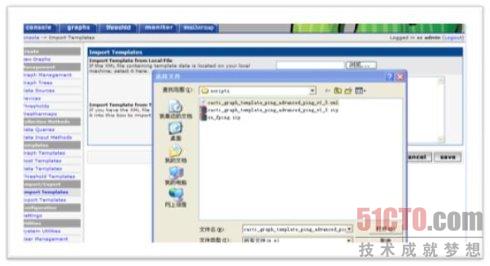

2).下载ss_fping.php脚本并放到/usr/local/apache/htdocs/cacti/scripts/目录下，下载cacti_graph_template_ping_advanced_ping_v1_3.xml模板，用cacti的模板导入页将此模板导入。







3).在Console选项卡下的左侧菜单栏中选择Devices，为要监控的主机新建一个Devices或选择已有Devices。在Associated Graph Templates中添加Advanced Pingv1.3模板。并点击最上面的Create Graphs for this Host链接。





在Graph Templates的选择框中选择PING - Advanced Ping v1.3,然后点击Create按钮，出现以下WEB页。







第一项意思是一次向要监控的端口发送多少个探测包(默认20个)，第二项是使用的协议，可以是ICMP、TCP、UDP，第三项是要监控的端口号(只有第二项为TCP或是UDP时使用)，填写完成后点击create按钮。

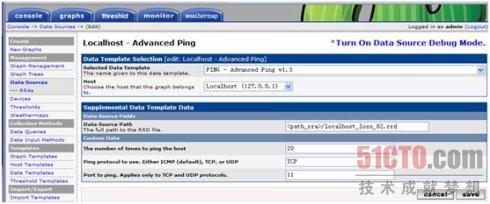

在Console控制台选项卡下的左侧菜单中选择Date Sources，选择以上新建的数据源可以修改以上填写的信息。













在控制台选项卡下左侧菜单中选择Graph Trees可以组织一个树状视图。

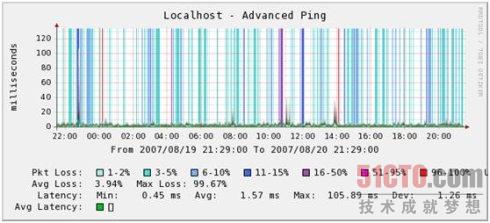

在graphs选项卡下浏览创建的Advanced Ping监控图。







TCP3360端口(MySQL)







TCP80端口(HTTP)

Pkt Loss:丢包数量/20 * 100%(每次ping 20个包)

Avg Loss:平均丢包情况

Latency：延时情况

Avg Latency：平均延时情况
