一、链路聚合的产生

　　由于在企业网络中，核心层负责数据的高速转发，极其容易引发链路阻塞。所以在核心层部署链路聚合可以整体提升网络的数据吞吐量，解决链路拥塞的问题。

二、链路聚合的原理与好处

　　1、什么是链路聚合

　　链路聚合是把两台设备之间的链路聚集在一块，当做一条逻辑链路使用。

　　2、链路聚合带来的好处

• 链路聚合可以提高链路的带宽。理论上，通过链路聚合，可使一个聚合端口的带宽最大为所有成员端口的带宽总和。

• 链路聚合可以提高网络的可靠性。配置了链路聚合的端口，若其中一端口出现故障，则该成员端口的流量就会切换到成员链路中去。保障了网络传输的可靠性。

• 链路聚合还可以实现流量的负载均衡。把流量平均分到所有成员链路中去。使得每个成员链路最低限度的降低产生流量阻塞链路的风险

三、链路聚合的模式

　　链路聚合总共有两种模式：手动负载均衡模式与LACP（链路聚合控制协议）模式。

　　1、手动负载均衡模式

　　在此模式下，Eth-Trunk的建立，成员接口的加入由手工配置。该模式下的所有活动链路都参与数据的转发，平均分担流量。如果某条活动链路出现故障，则自动在剩余的活动链路中平均分担流量。适用于两直连设备之间，既需要大量的带宽，也不支持LACP协议时。可以基于MAC地址与IP地址进行负载均衡。

　　2、LACP（链路聚合控制协议）模式

　　在此模式下，Eth-Trunk的建立，成员接口的加入由手工配置。链路两端的设备会相互发送LACP报文，协商聚合参数，从而选举出活动链路和非活动链路。

　　活动成员链路（M）：用于在负载均衡模式中的数据转发。

　　非活动成员链路（N）：用于冗余备份。如果一条活动成员链路出现故障，非活动成员链路中优先级最高的将代替出现故障的活动链路。状态由非活动链路变为活动链路。

　　3、两者的区别

　　在手动负载均衡模式下，所有的端口都处于数据转发状态；在LACP模式下，会有一些链路充当备份链路。

四、数据流控制

　　1、在一个聚合端口中，成员端口的所有参数必须一致，参数包括：物理口数量、传输速率、双工模式、流量控制模式。成员端口可以是二层也可是三层。

　　2、为了避免由于多个成员端口传输，数据帧前后到达顺序不一致而导致的数据包乱序的情况。Eth-Trunk采用逐流负载分担的机制，其数据帧可以根据实际情况的需求按照源MAC、目的MAC、源IP、目的IP、VLAN、物理端口等不同的条件进行流量的分流。通过哈希计算不同的条件，从而得出的不同结果，不同的结果的数据帧通过不同的成员端口发送，相同的结果的数据帧从同一成员端口发送，从而保证了数据包顺序的准确性。但是这样不能保证带宽的利用率。

　　注：本人根据手动模式，设置三条链路进行链路聚合，默认情况下只有一条链路进行数据的转发，当切换到IP分流的时候情况不变；MAC分流的时候有两条进行数据转发，一条链路没有转发数据。网上查的资料是链路得是2的n次方，于是我又加了一条，这样共计4条链路。结果MAC分流下是两条进行转发；IP分流下还是一条进行数据转发。

五、Eth-Trunk 端口

　　①只能删除不包含任何成员端口的Eth-Trunk端口。

　　②二层的Eth-Trunk端口的成员端口必须是二层的接口；三层的Eth-Trunk端口的成员端口必须是三层的接口。

　　③一个Eth-Trunk端口最多可以加入8个成员端口。

　　④加入Eth-Trunk端口的接口类型必须是Hybrid接口（Access与Trunk类型的端口无法加入）。

　　⑤Eth-Trunk端口不能作为其他Eth-Trunk端口的成员端口。

　　⑥同一个以太网接口只能属于一个Eth-Trunk端口。

　　⑦同一个Eth-Trunk端口下的成员端口的类型必须一致。

　　⑧如果本端设备接口加入了Eth-Trunk端口，与该接口直连的对端接口也必须加入Eth-Trunk端口，两端才能正常通信。

　　⑨如果成员端口的速率不同，速率低的接口可能会发送拥塞，造成报文的丢失。

　　⑩接口加入Eth-Trunk端口后，成员端口不再学习MAC地址，Eth-Trunk端口进行MAC地址的学习。

六、配置Eth-Trunk端口

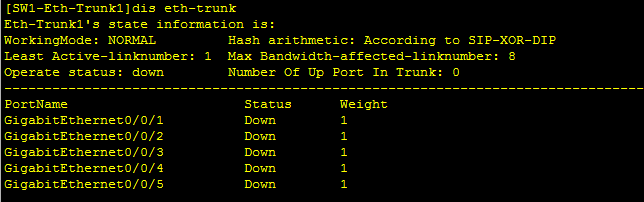

　　1、二层Eth-Trunk的配置

<SW1>system-view
[SW1]interface Eth-Trunk 1 //设置Eth-Trunk1
[SW1-Eth-Trunk1]trunkport GigabitEthernet 0/0/1 to 0/0/5 //将1-5五个端口设为成员端

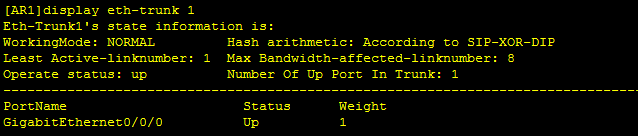

 　　2、三层Eth-Trunk的配置

<AR1>system-view
[AR1]interface Eth-Trunk 1  //配置Eth-Trunk1
[AR1-Eth-Trunk1]undo portswitch  //使二层链路转变为三层链路
[AR1-Eth-Trunk1]ip address 192.168.1.1 24  //可以配置IP地址
[AR1]interface GigabitEthernet 0/0/0[AR1-GigabitEthernet0/0/0]eth-trunk 1  //将GE0/0/0加入Eth-Trunk1

 七、常用命令

　　[AR1-Eth-Trunk1] mode ？   //选择链路聚合的模式。

　　[AR1-Eth-Trunk1] load-balance ?  //选择负载均衡的判断条件
