一、直连路由。
    1、什么是直连路由
       直接路由就是直接连接网段的路由，就是连接在各个路由器接口网段的路由，都是在路由器启动的时候可以直接得到的路由网段。
    2、实验。

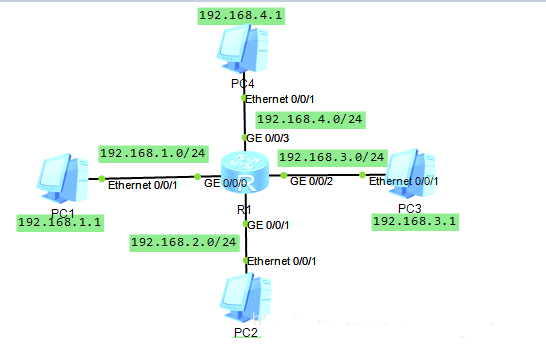

       下面我们通过一个简单的实验，对直连路由来个更直观的了解直连路由。

 AR1的配置
  <Huawei>system-view
  [Huawei]sysname AR1
  [AR1]interface GigabitEthernet0/0/0
  [AR1-GigabitEthernet0/0/0]ip address 192.168.1.254 24
  [AR1-GigabitEthernet0/0/0]interface GigabitEthernet0/0/1
  [AR1-GigabitEthernet0/0/1]ip address 192.168.2.254 24
  [AR1-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2
  [AR1-GigabitEthernet0/0/2]ip address 192.168.3.254 24
  [AR1-GigabitEthernet0/0/2]interface GigabitEthernet0/0/3
  [AR1-GigabitEthernet0/0/3]ip address 192.168.4.254 24
  <AR1>save
  The current configuration will be written to the device.
  Are you sure to continue?[Y/N]y

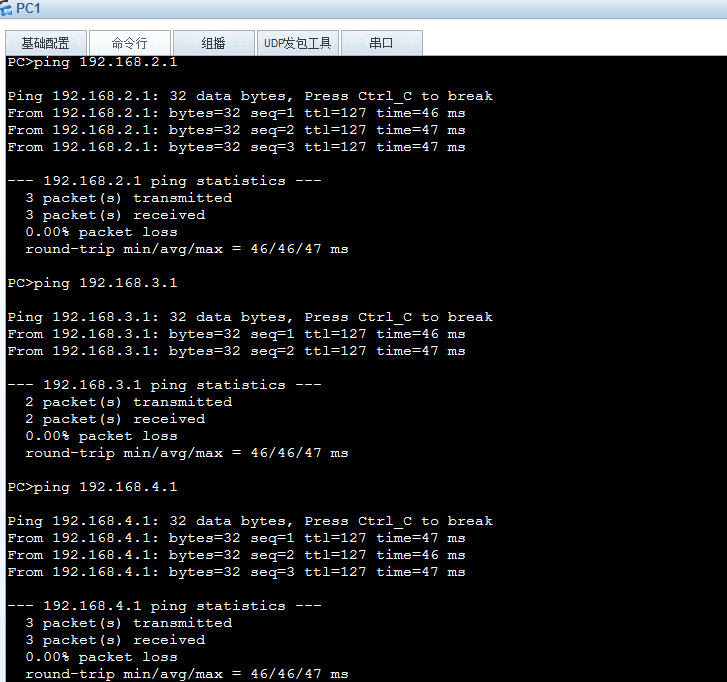

测试

 查看一下路由器中的路由表

 二、静态路由
  1、什么是静态路由
    一种路由的方式，路由项（routing entry）由手动配置，是固定的，不会改变，即使网络状况已经改变或是重新被组态依然不会变化。
  2、优缺点
     优点：因为不会交换路由表，所以保密性高；不占用网络带宽，因为静态路由不会产生更新流量。
     缺点：当路由器中的静态路由信息需要大范围地调整，这一工作的难度和复杂程度非常高。当网络发生变化或网络发生故障时，不能重选路由，很可能使路由失败。
  3、工作原理
     与直连路由一样，当路由器收到一段IP数据包时，会将IP数据包拆开，寻找目的IP地址，当找到目的IP地址后，会查自身路由表中的路由，从而寻找到由哪个端口发出数据包，将数据包重新打包后发出，完成路由动作。
  4、实验
     下面我们通过一个简单的实验，对直连路由来个更直观的了解静态路由。

 AR1的配置：
  <Huawei>system-view
  [Huawei]sysname AR1
  [AR1]interface GigabitEthernet0/0/0
  [AR1-GigabitEthernet0/0/0]ip address 192.168.1.254 24
  [AR1-GigabitEthernet0/0/0]interface GigabitEthernet0/0/1
  [AR1-GigabitEthernet0/0/1]ip address 192.168.3.254 24

AR2的配置：
  <Huawei>system-view
  [Huawei]sysname AR2
  [AR2]interface GigabitEthernet0/0/0
  [AR2-GigabitEthernet0/0/0]ip address 192.168.2.254 24
  [AR2-GigabitEthernet0/0/0]interface GigabitEthernet0/0/1
  [AR2-GigabitEthernet0/0/1]ip address 192.168.3.253 24

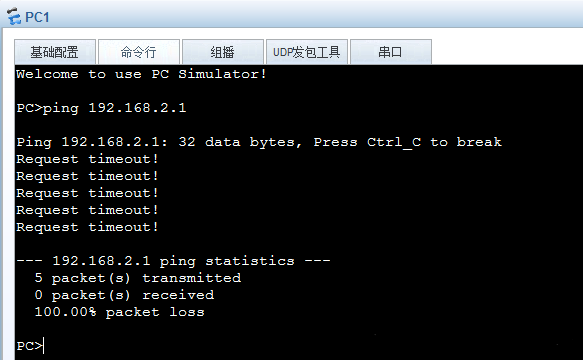

测试

不通是因为，192.168.2.0/24这个网段并不与AR1的直连，所以AR1不知道目的地址为192.168.2.1的数据包应如何转发造成的。

下面我在AR1上面配置一条静态路由。

[AR1]ip route-static 192.168.2.0 24 192.168.3.253

上面的信息包含了：目的网段，子网掩码以及下一跳（下一跳可以理解为我应该发给谁），再本实验中，我应该把目的地址段为192.168.2.0的数据包发给192.168.3.253（AR1与AR2相连的AR2上的端口的IP）

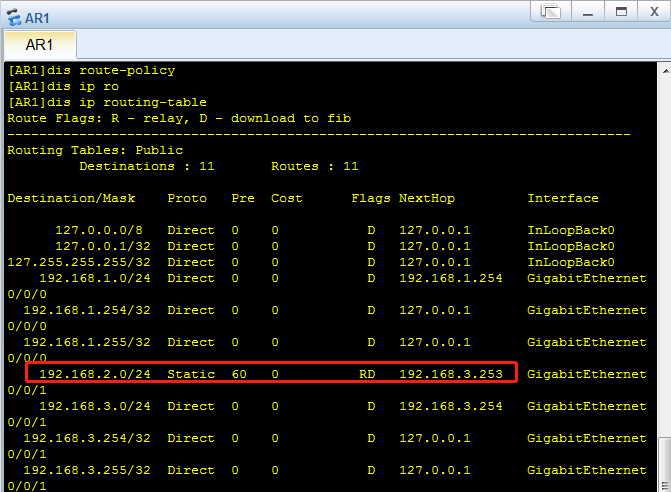

 这时候就会在AR1的路由器中多出了一条静态路由。我们在测试一下，看PC之间能否通信。

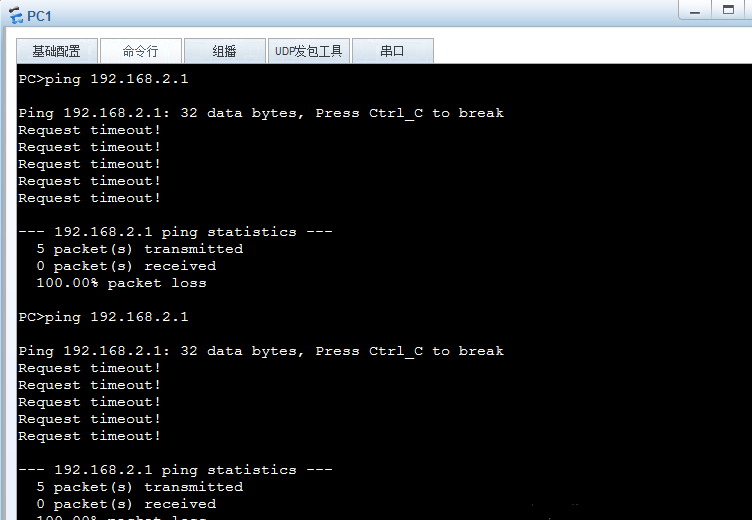

 测试结果依然不能通信，我们抓包看一下。

PC1处抓包

 PC2处抓包

抓包可以看出PC1只有发出的数据包，而没有返回的数据包，也就是说PC1发出的数据包PC2可以接收，但是PC2发出的数据包PC1无法接收。 这是因为AR2没有相关的路由，从而使得PC2发出的数据包在AR2被丢弃。

AR2添加一条静态路由

[AR2]ip route-static 192.168.1.0 24 192.168.3.254

再次测试
