记一次清空SMART修复群晖报故障的硬盘

推荐点击下面图片，通过本站淘宝优惠价购买:

记一次清空SMART修复群晖报故障的硬盘

创作立场声明：原创不易，拍照截图更艰辛，不喜勿喷，转载请注明出处

是的，没错，是我，又是我，超级无敌大水车，我又来水文章篇金币了记一次清空SMART修复群晖报故障的硬盘

事先说明，虽然这篇文章内容大量注水，但是文中涉及的操作有风险，想要照葫芦画瓢的童鞋，请谨慎对待，切记提前备份重要数据。小姐姐们不见了别找我，我这里可不生产小姐姐记一次清空SMART修复群晖报故障的硬盘

好，让我们进入正题，凡事都有个前因后果，先说说起因

前几天，群晖里一块希捷的2T硬盘报告故障，查看一下SMART信息，发现是End_to_End计数达到阈值，于是把硬盘抽出来接到Windows下用HDTune再次确认，确实见红了记一次清空SMART修复群晖报故障的硬盘但是用SeaTools扫描，各种长短检测都能通过，希捷这又是什么操作

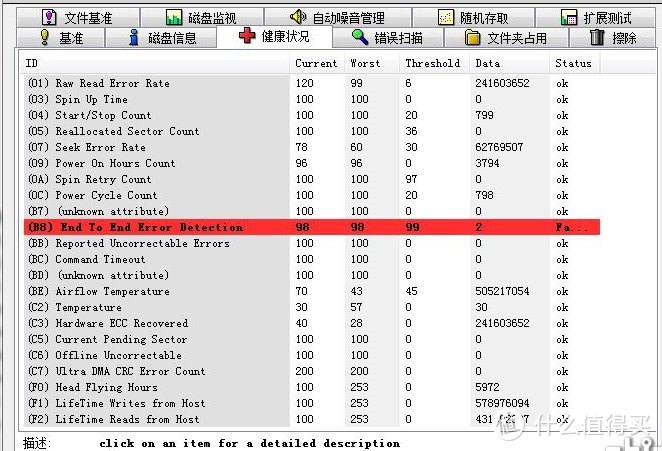

HDTune忘记截图了，借用网上的一张图说明一下是哪一项见红

最后用MHDD扫描过后，发现硬盘并没有坏块，那么是什么原因导致的B8 End_to_End计数增加呢？各种说法都有，有说是硬盘上的缓存坏掉了，有说是SATA线接触不良导致，有说是缓存到磁盘的数据包校验出错，反正各种说法都有，具体硬盘SMART里如何判断这个值的，估计也只有硬盘厂家知道，所以就不要纠结了。但是就这样淘汰掉一块2T的硬盘？是不是太浪费了？记一次清空SMART修复群晖报故障的硬盘

垃圾佬没别的本事，就是爱折腾，于是先尝试了低格整块硬盘，插回群晖还是报故障，看来只能祭出本垃圾佬的终极大杀器USB转TTL神器和给神器属性加成的TTL杜邦线了，没错，就是下面这俩玩意，马粑粑家几块钱一个，随便挑随便选记一次清空SMART修复群晖报故障的硬盘

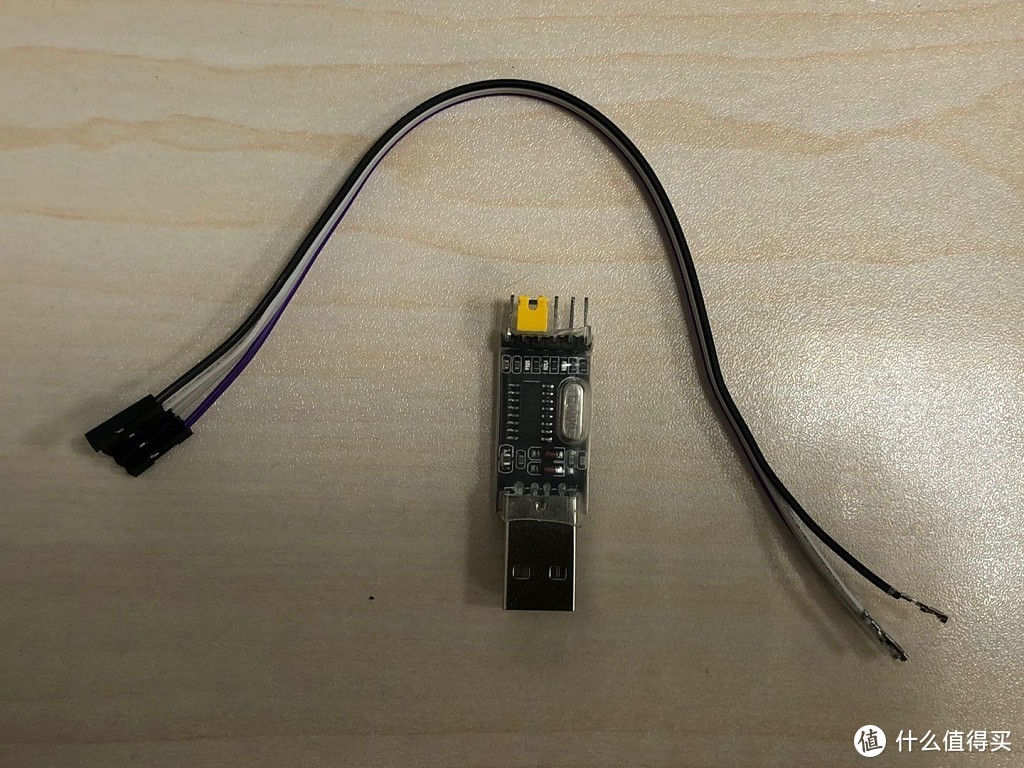

USB转TTL神器和杜邦线

这货绝对是玩单片机，玩树莓派，玩各种开发板或者成天折腾路由器的垃圾佬，人手必备的神器啊记一次清空SMART修复群晖报故障的硬盘为了表示对神器的尊敬，再来一张近照

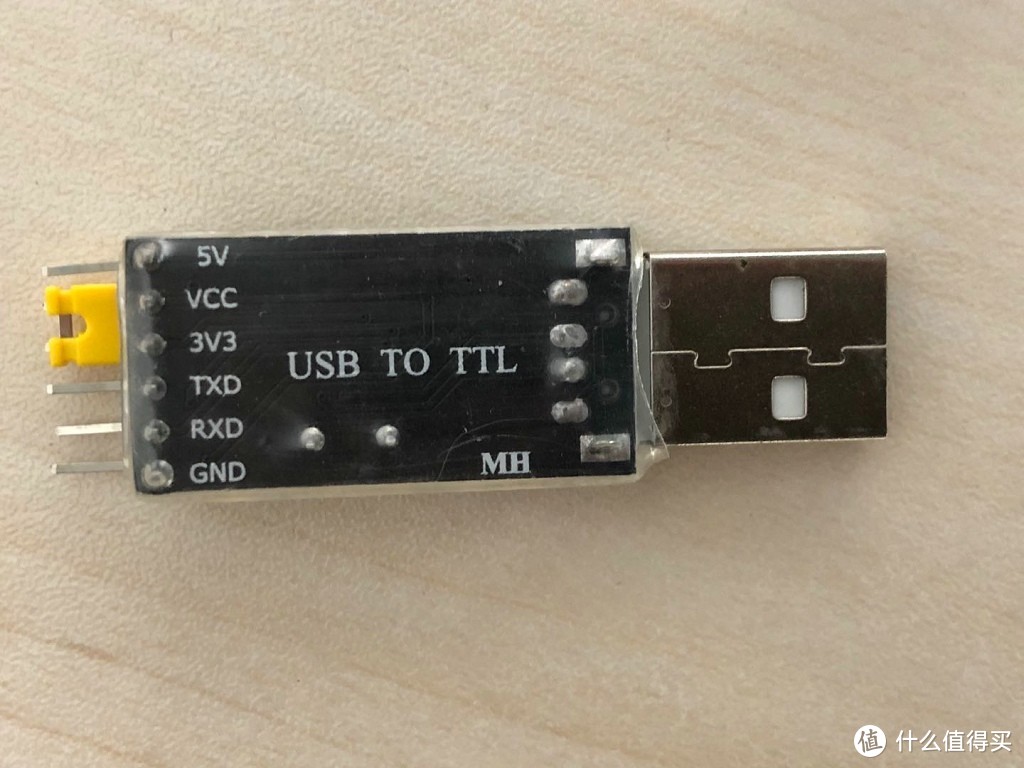

再来张近照

另外说一下杜邦线，这货基本上买来都要动手改造一下，你看我这条线就知道，有一头的绝缘套被我拨掉了，因为很多单片机或者开发板设计得太紧凑，TTL接线柱都挨得很近，带着套根本没办法同时插入（记一次清空SMART修复群晖报故障的硬盘这话咋感觉怪邪恶的），只好把一头的绝缘拨下来，自己用透明胶包一下，不要问为啥不用热缩管套上去，因为懒

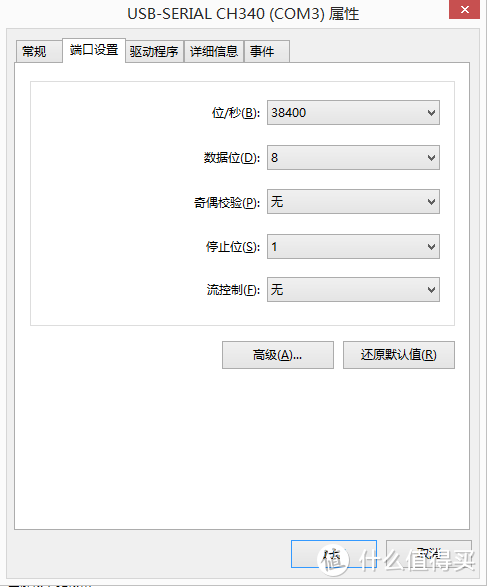

如果你的电脑是第一次插入USB转TTL神器，要先安装驱动，并像下图这样在属性里设置好端口的波特率为38400

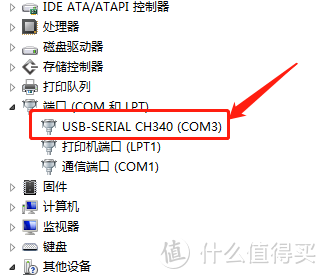

安装好驱动的USB转TTL

端口的设置，第一项要设置为38400

好了，下面进入实际操作环节，先让我们来看看硬盘上的接口

硬盘上的TTL接口

SATA数据口，SATA电源口自然不用说了，估计没人不认识，而上图数据口左边的四针接口就是TTL接口了，按照上图的标注，靠近SATA数据口的是RX端，它的左边是TX端，再左边是GND端。硬盘上的TTL接口一样很小，所以杜邦线需要改造并且做好绝缘，当然你像下面这位狼人这样直接把TTL口干开，用电烙铁焊上也行记一次清空SMART修复群晖报故障的硬盘

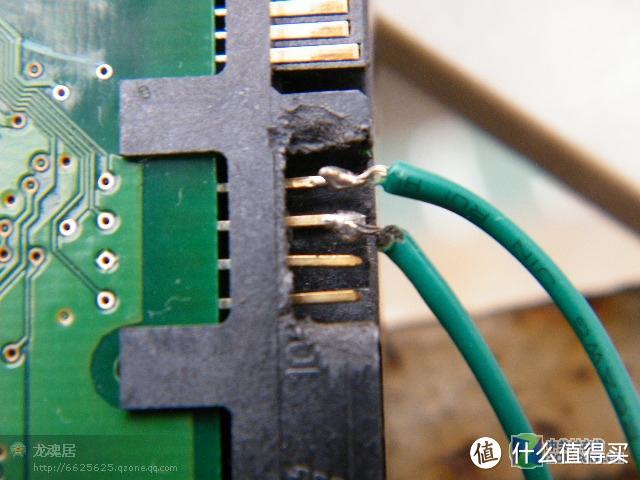

这是个狼人

现在拿起你改造好的杜邦线，我们开始一根根插入，像我这样，紫色的线先插入硬盘上的TTL RX端，另外一头插上USB转TTL的TX端。接下来是灰色的线插入硬盘上的TTL TX端，另一头插入USB转TTL的RX端。白色的线接上两边的GND就行了。千万注意RX和TX千万别搞反了，简单的总结就是这一端的RX要接另一边的TX，这一端的TX要接另一边的RX 记一次清空SMART修复群晖报故障的硬盘是不是感觉有点乱？那还是上个图吧

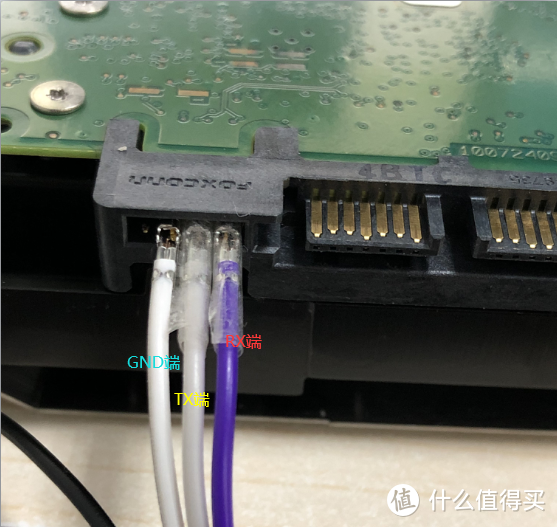

硬盘上TTL口的接法

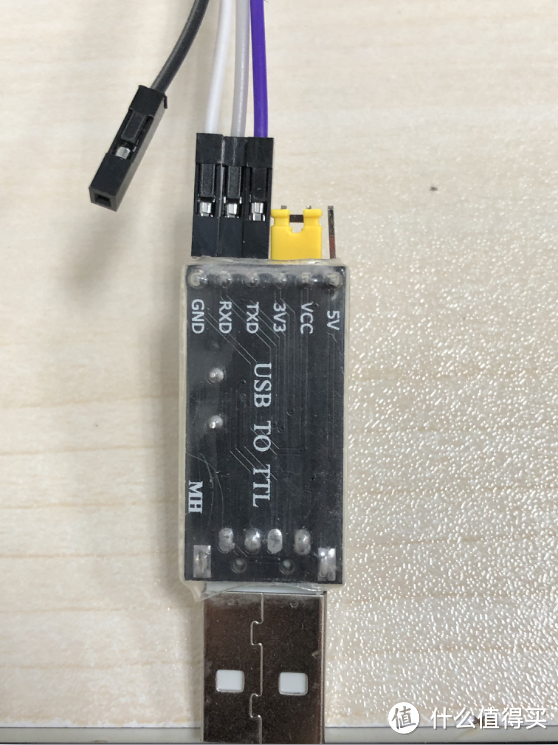

USB转TTL的接法

接好了之后，让我们先把USB转TTL插入电脑的USB口，打开你的putty，像下图这样设置，如果你的USB转TTL在电脑上识别出来是COM4或者COM5这样的，请按你自己的实际情况设置COM口，Speed设置为38400，然后点open

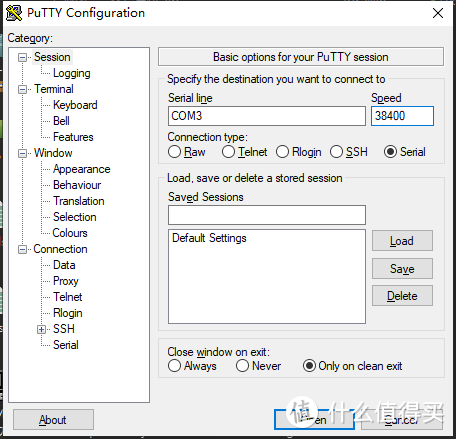

putty设置

这时你会看到一个黑麻麻的窗口，什么都没有记一次清空SMART修复群晖报故障的硬盘别着急，这时我们再接上电源线，记住，只接电源线。

不要接SATA数据线，不要接SATA数据线，不要接SATA数据线，重要的事情说三遍

另外，接电源线最好是用电源上引出来的原生SATA电源线，尽量不要用4pin转SATA的电源转换线

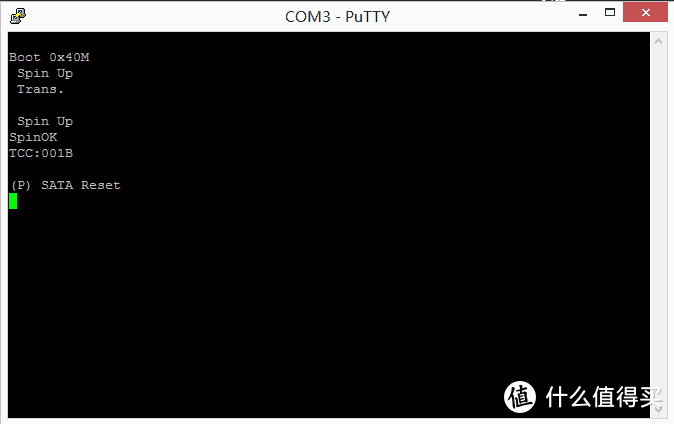

接上电源线后

当你接上硬盘电源线后再看Putty会发现有回显了，当停在(P)SATA Reset后，说明硬盘已经启动完成了，这是可以按Ctrl+z激活终端，这时就会进入到希捷硬盘的F3工厂模式

按下Ctrl+z后进入F3工厂模式

这时如果只是清零SMART那只要输入两个命令/1和N1就能搞定

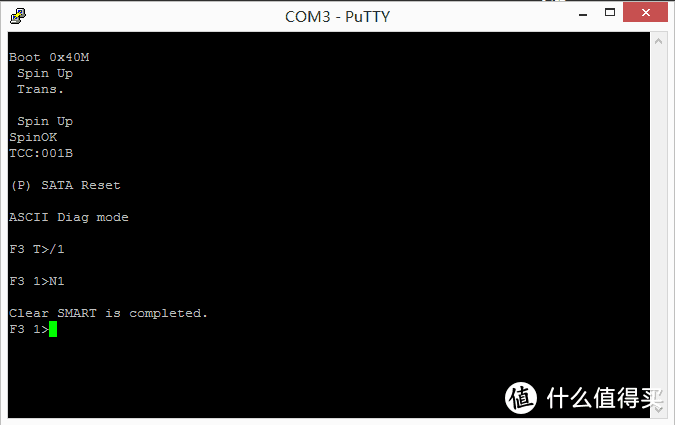

输入/1进入1模式

在/1模式下输入N1，看到回显Clear SMART is completed，这时硬盘的SMART值已经被清零了，这时你可以拔掉电源线和TTL线，关机把硬盘接回电源线和SATA线（其实你不关机也行，重新接回SATA线和电源线就行，我经常这样干记一次清空SMART修复群晖报故障的硬盘）

这时在我们再用HDTune查看硬盘的SMART值会发现：马达启停次数，硬盘通电时间，马达旋转重试次数，点到点错误计数，接口CRC错误计数，等等等等的很多参数都已经变成0了

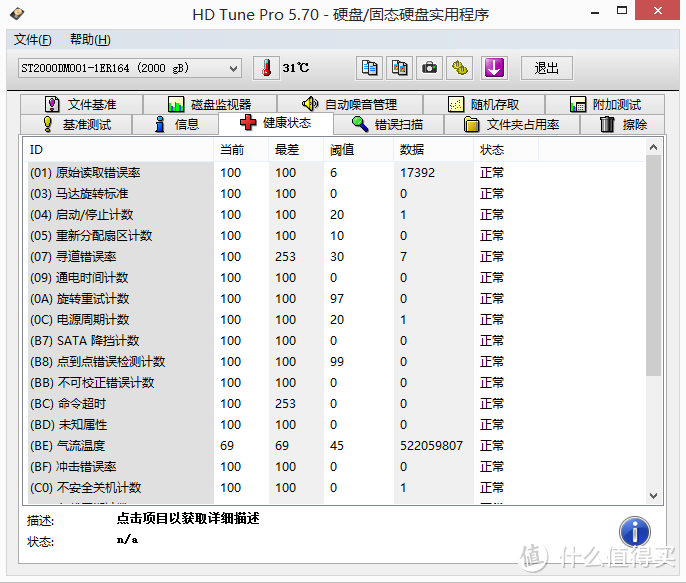

这是我的硬盘清零后的效果

看看我这个硬盘SMART清零后的效果，“启动/停止次数”因为之前清零SMART后拔插过一次电源线，所以这里计数是1 记一次清空SMART修复群晖报故障的硬盘

当然，有一些参数比如：原始读取错误率，磁头飞行时间等这些没有清零，这些都写在SMART的G-list里，要完全清掉需要在F3工厂模式里进入2模式停掉马达电机，清除G表，然后重建SMART和硬盘索引区到硬盘固件内才行

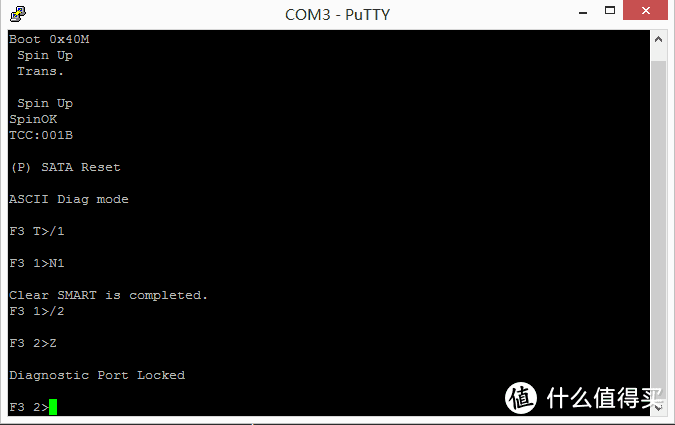

这硬盘有固件锁

但是如果你像上图我这块硬盘一样，在进入2模式输入Z想停止电机，返回Diagnostic Port Locked的话，说明这块硬盘有固件锁。被锁了固件是无法清零G表的，这也是希捷为了限制一些返厂硬盘和一些奸商通过改写G表来充当新硬盘坑人做的限制。当然，道高一尺魔高一丈，如果你有PC3000的软件和红卡或者MRT的话，固件锁其实也是可以解开的，这时候你就真的可以为所欲为了记一次清空SMART修复群晖报故障的硬盘

好了，本次折腾到此记录完毕，剩下的自然是把硬盘继续插回群晖里，把小姐姐们请回来记一次清空SMART修复群晖报故障的硬盘

本来最开始是没打算水这篇文章的，但拔掉硬盘接上TTL线的那一刻，我觉得还是记录下来比较好。

仅以此文说明硬盘的SMART是可以清零的，硬盘SMART里的G表也是可以清零的，整个SMART是完全可以清除然后重建成刚出厂的样子的，甚至SMART还是可以通过工厂模式改写成你想要的任何样子的，所以二手硬盘水很深很深，请各位谨慎选择

最后，此文仅以记录过程为目的，请某些头脑比较发达的朋友不要想着用学会了，拿旧硬盘把SMART清零了去坑人，既然有办法清零那肯定是有办法验出来的记一次清空SMART修复群晖报故障的硬盘

最后的最后，如果你只是本着不想浪费的原则，想清掉SMART上的错误，让这块硬盘继续发挥余热，建议最好清零SMART后的硬盘不要存放重要数据，同时注意时常关注一下硬盘状态，毕竟一块硬盘如果SMART某项报错了，那硬盘肯定是有一些问题的，所以如果有一天你硬盘里的小姐姐们灰飞烟灭了，千万别怪我没有提醒记一次清空SMART修复群晖报故障的硬盘

哦，还有个温馨提醒，USB转TTL的神器最好是选择CH340G芯片的，别选RS232的，别问我为什么，都是泪记一次清空SMART修复群晖报故障的硬盘

好了，水完，收工。。。。。。记一次清空SMART修复群晖报故障的硬盘
