前提

前面我们已经实现了，ESXI服务器中的虚拟网络和外面物理网络的对接。完成这些之后，只是迈出了ESXI网络这一步，下面依然有许多关于ESXI网络的功能和方案，以及概念需要我们去学习。

也许看到标题，你会感觉：这不是纯纯的是网络知识吗？怎么和虚拟化扯上了。没错，这是ESXI虚拟化，但是在说到网络时，是不分家的。下面开始学习。

端口组

1、概念：顾名思义，端口组：一组端口的组合。

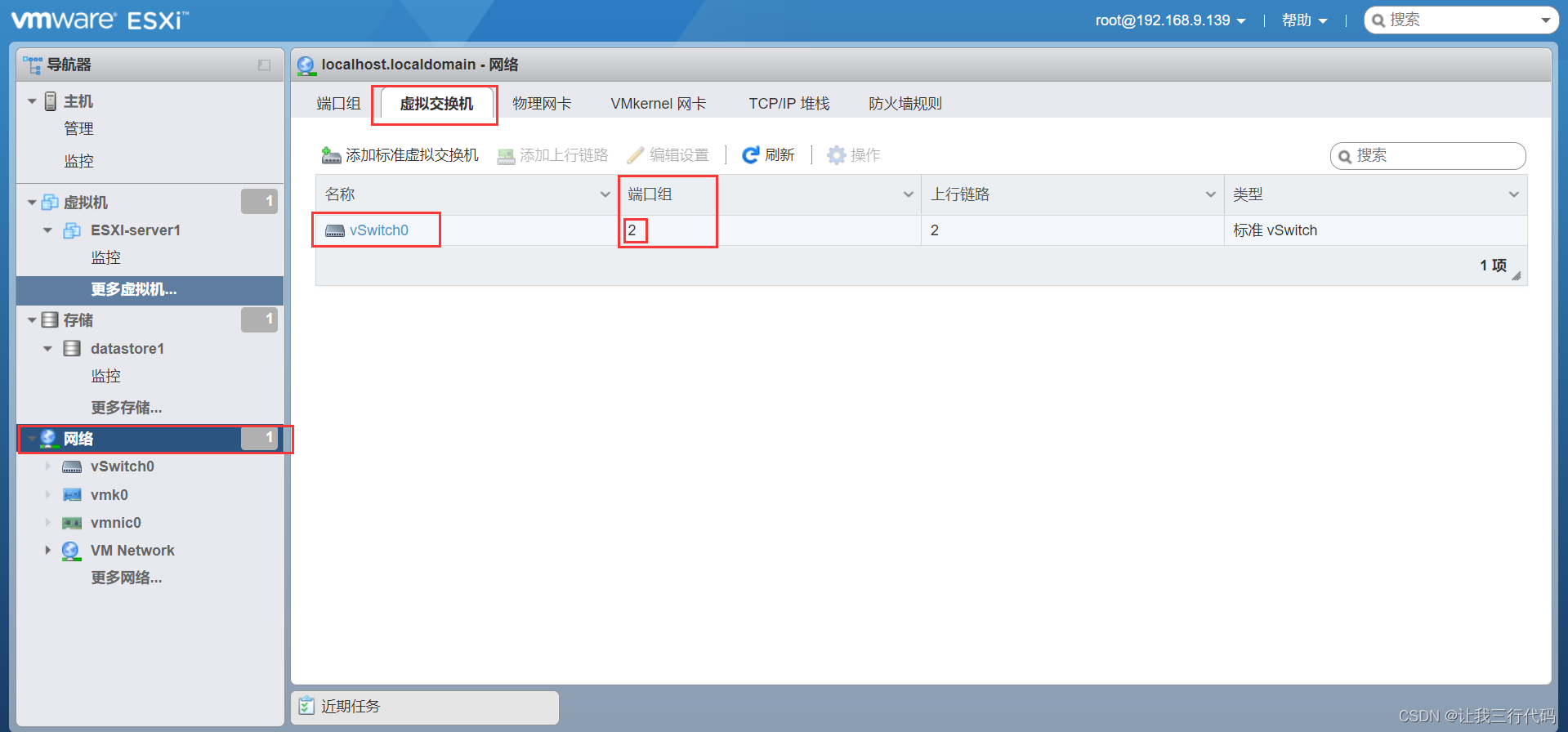

依然是点击到虚拟交换机：我们也许会发现，这里端口组中，显示的是：2。什么含义呢？如下解释：

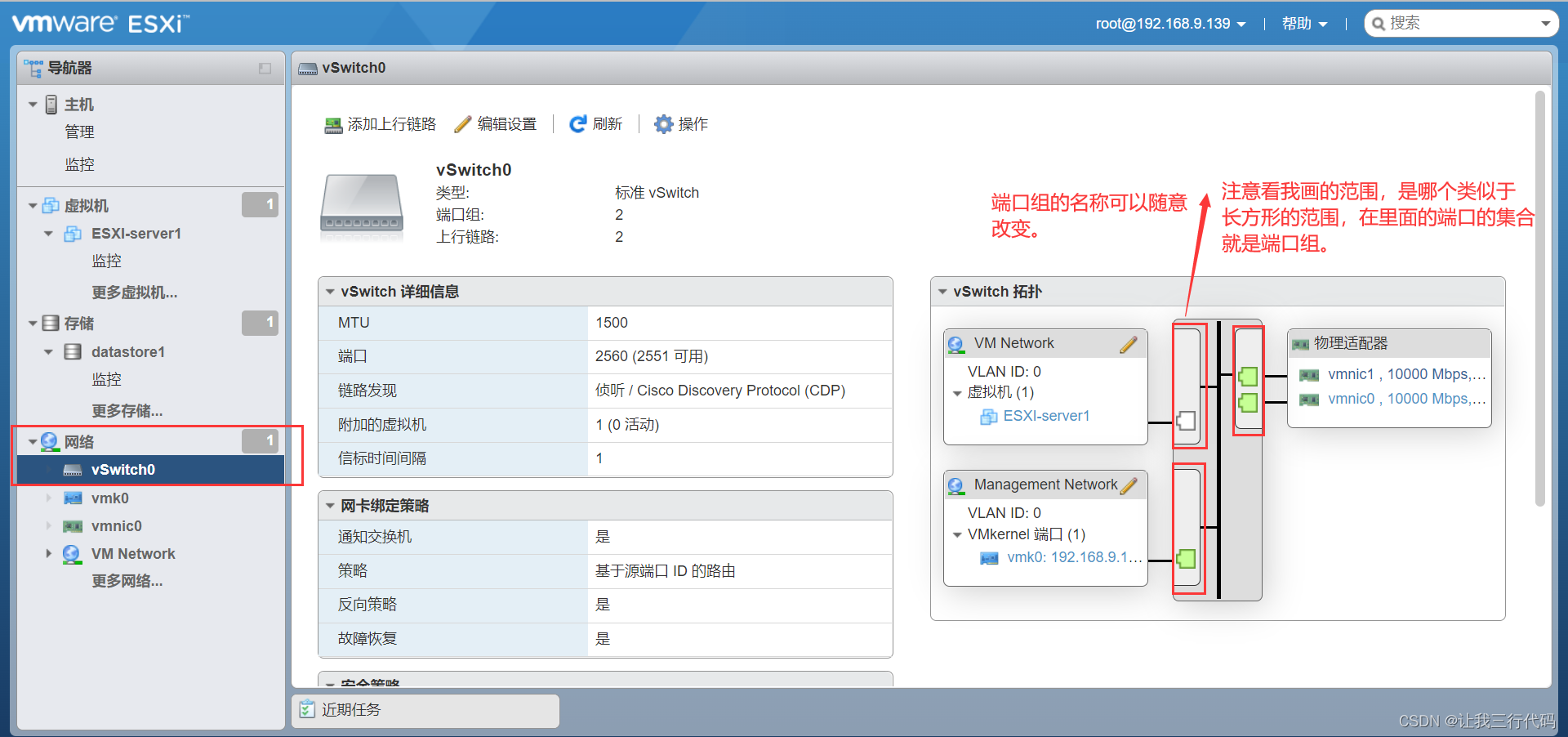

我们还是看拓扑图，来查看端口组：

2、看上图我们注意到，"VM Network"端口组中显示的是虚拟机，"Management Network"端口组，显示的是：vmk0：192.168.9.136，这个IP恰好就是我ESXI服务器的IP地址。感觉这个端口组没那么简单。

首先，说明一点：ESXI中的虚拟交换机都是3层交换机。我们知道2层和3层交换机最大的区别就是2层能实现同一网段服务器进行通信，不是同一网端的不行，而3层交换机能实现不是同一网段的服务器之间进行通信。

同样在3层交换中，端口也有2层端口和3层端口之分。2层端口和3层端口的最大区别就是，2层端口不能配置IP，而3层端口能配置IP，但是默认虚拟交换机的端口都是2层端口。

所以我们的"Management Network"端口组，中的vmk0端口配置的有IP，所以他是3层端口。

而"VM Network"端口组中的端口没有IP，是2层端口。

那vmk0端口到底是干什么用的呢？其实他是给我们的ESXI服务器本身来使用的（虚拟机不能使用）。那使用这个IP是干啥用的呢？他是让用户来远程连接使用的，看看我们浏览器上输入的IP地址和这个IP地址一摸一样：

总结：vmk端口是不提供给虚拟机使用，它只提供给ESXI服务器本身来使用，比如这个vmk0端口就是ESXI的管理网络。我们以后可以创建多个vmk端口，可以做业务网络，做ESXI之间vmotion（迁移）来使用。

VLAN，TRUNK，ACCESS

我们在看拓扑图时，会发现"VM Network"端口组，"Management Network"端口组的VLAN，ID都是0。那这里的VLAN是什么意思呢？

"Management Network"端口组就不说了，他不能给虚拟机使用。那我们来说"VM Network"端口组，我们知道在ESXI中创建的服务器都是比较重要的，不是说我安装个win10，win7来玩的。我们的服务器都是提供某个服务的，是比较重要的。

比如现在一个学校的服务都在EXSI服务器中，我们也许会创建几十台虚拟机，来提供各种各样的服务。这个样也能说的过去。在比如，有3台提供服务给信息工程的，有另外3台提供汽车系的，还有提供服务给建筑系的…等等。如果我们把这几十台服务全部在统一虚拟交换机上连着，并且都放在"VM Network"端口组，也就意味这些服务器都是在同一网段的，那所以它们相互之间可以通信的。

但是想一想，这几个系院需要通信吗？有通信的必要吗？应该是没有的，一个一个的系院是相互独立的，有时我还不希望其它的系能看到我数据可中的信息。那这样以下就会存在信息不安全的情况把？信息会泄露。因此我们不需要相互通信，就需要手段将他们隔离开来。这种手段就是VLAN技术（虚拟局域网技术）。也就是看似我们都在同一个交换机上，但是我通过手段将他们划分到不同的局域网中去。

如何划分呢？比如现在有前5个端口划分给vlan10，中间5个端口划分给vlan20，后5个端口划分给vlan30，A在vlan10中，B在vlan20中，C在vlan30中，vlan10，20，30就相互隔离了，那他们就不属于同一局域网。这样就隔离开来了。但是具体的我们需要配置虚拟交换机，虚拟交换机也必须支持VLAN。

那在同一vlan中的虚拟机是可以相互通信，比如：在vlan30中有a，b两台虚拟机。当a发送数据包时，进入到vlan30端口时就会打上vlan30的tag（标签），然后这个打上vlan30的数据包就在交换机（3层）中进行发送指挥发送给属于在vlan30中端口的服务器，不是vlan30的直接丢弃数据包。

ACCESS接口

交换机和PC之间连接需要用ACCESS接口。

如果一个接口划分给了某个vlan，并且这个接口一端连接了服务器（PC），那这个接口就是ACCESS接口，ACCESS接口属于2层接口，不可配置IP。

特点：进ACCESS接口需要打tag，出ACCESS接口需要剥离tag

TRUNK接口

路由器和路由器之间的接口一定要用TRUNK接口

也行：放行所有带有vlan流的数据，并传输tag的标签，不会剥离tag。

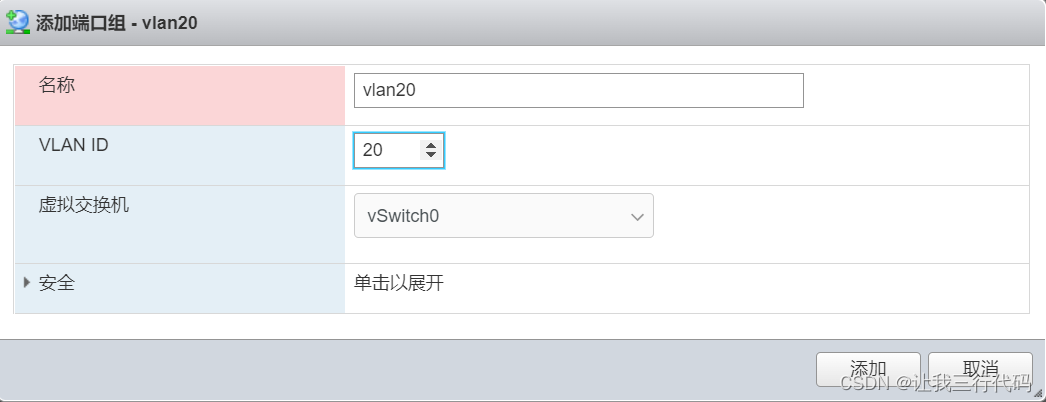

添加端口组
