Esxi6.7网络trunk端口设置和vlan端口设置访问

Esxi6.7网络trunk端口设置和vlan端口设置访问


1,Esxi网络trunk端口设置,即带tag的端口

1.1, 网络—虚拟交换机设置—添加标准虚拟交换机VlanAll,绑定vmnic3网卡,安全模式都接受,如下设置

f69035b4bd8cbcd242ffbe5bf45c0b15_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hhcHB0b2ZseQ==,size_16,color_FFFFFF,t_70.jpg

f6c913320791fa88d564f99514b119ce_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hhcHB0b2ZseQ==,size_16,color_FFFFFF,t_70.jpg

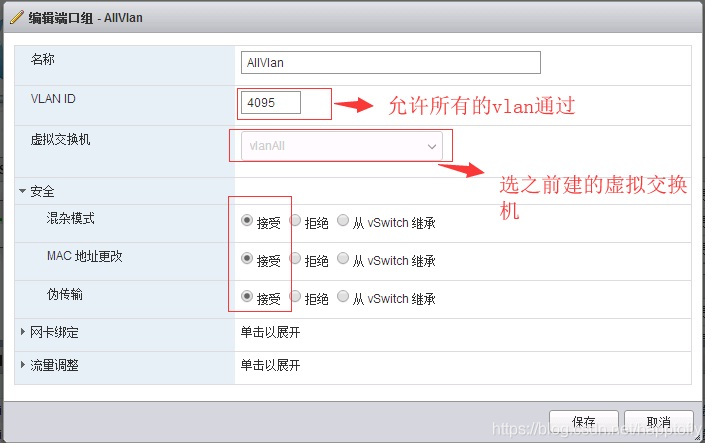

1.2, 网络端口组设置,添加端口组,名称AllVlan—vlan id设为4095(相当于交换机的trunk模式,允许所有的vlan通过),虚拟交换机选择之前建的vlanAll,安全模式都是接受。

f8181d539eafaabe9c0b160753268fca_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hhcHB0b2ZseQ==,size_16,color_FFFFFF,t_70.jpg

a18642f3884bda4651ce1aff71bd9b0c_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hhcHB0b2ZseQ==,size_16,color_FFFFFF,t_70.jpg

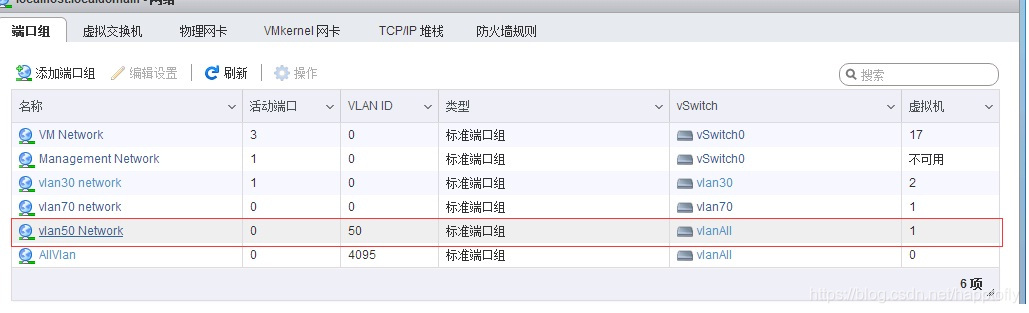

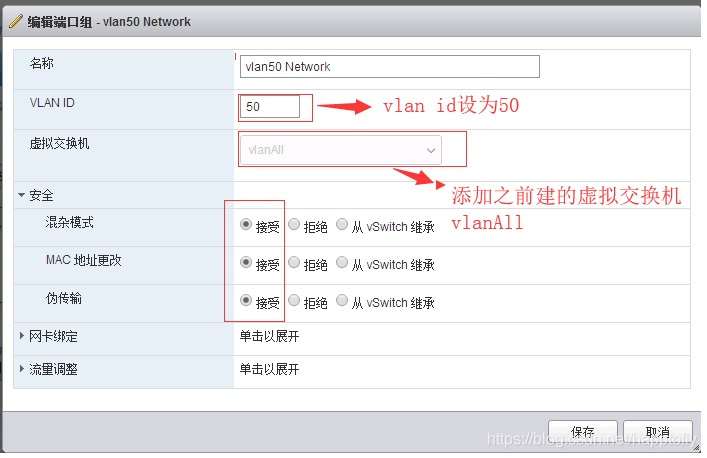

1.3, 再添加一个vlan50的端口组,用于vlan 50网段的服务器访问,步骤参照1.2的方法,即下图的设置

44f9f85619d1e84fc51ff72c8196e7e9_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hhcHB0b2ZseQ==,size_16,color_FFFFFF,t_70.jpg

87a259bfc1a1595ca72fd3d292916510_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hhcHB0b2ZseQ==,size_16,color_FFFFFF,t_70.jpg

2,网管交换机的配置

2.1,在h3c s5120的二层交换机上划分一个vlan 50的网段

[ServerAccess]vlan 50

2.2,把17号端口设为trunk,允许所有vlan通过

[ServerAccess]int g1/0/17

[ServerAccess-GigabitEthernet1/0/17]port link-type trunk

[ServerAccess-GigabitEthernet1/0/17]port trunk permit vlan all

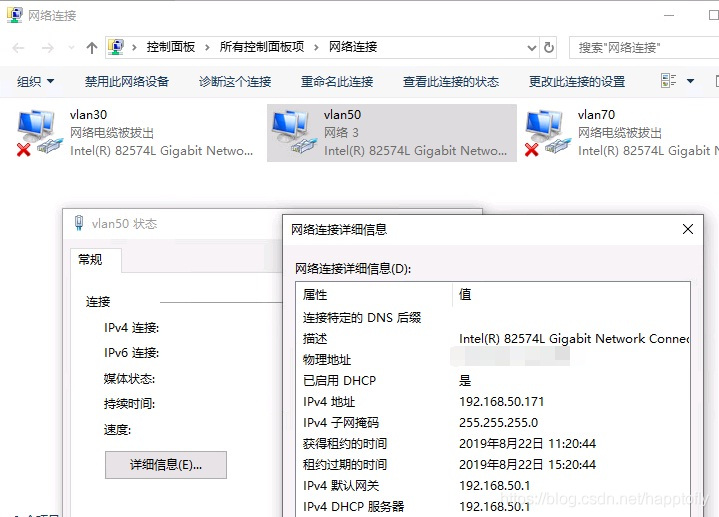

3,虚拟服务器的网络设置

4c0f5018388b5b26810c933ca1e883bf_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hhcHB0b2ZseQ==,size_16,color_FFFFFF,t_70.jpg

1caa40b880b5a09266c4ba32ad0758f2_watermark,type_ZmFuZ3poZW5naGVpdGk,shadow_10,text_aHR0cHM6Ly9ibG9nLmNzZG4ubmV0L2hhcHB0b2ZseQ==,size_16,color_FFFFFF,t_70.jpg

总结:本人的vlan是在三层交换机上面划分的。有些vlan 在二层交换机是没有划分的,二层和三层交换机都是通过trunk连接,刚开始虚拟服务器上得不到vlan 50网段的ip,主要是H3c s5120二层交换机没划分vlan 50,划分了之后,立马就通了。
