DPD

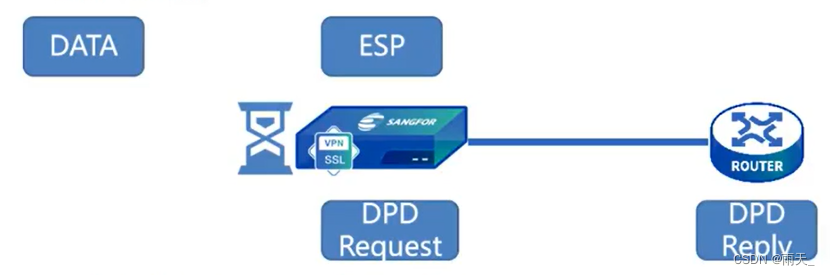

死亡对等体检测（dead peer detection），检查对端IKE SA（iskmp sa）是否存在。当隧道出现异常，检测出异常重新发起协商，维持隧道。

作用：DPD解决隧道黑洞问题，用于检查第一阶段是否生效；若检查第一阶段的IKE SA断开，则不会再发出DPD包

检查机制

• 周期发送

• 按需发送（空闲计时器）

DPD检查依赖超时计数器，默认5次不回包，则删除本地SA

IPSec的NAT问题

NAT会破坏IPSec的完整性

具体场景：当ipsec设备没有部署在企业边界，而是部署在企业内网时，ipsec的通信地址会被边界NAT设备做地址转换，这种情况下，需要考虑ipsec和nat的兼容性

（1）详细分析IPSEC在第一阶段和第二阶段与NAT具体兼容情况：

• 第一阶段的主模式

• 第一阶段的野蛮模式

• 第二阶段的ESP传输模式

• 第二阶段的ESP隧道模式

• 第二阶段AH传输模式

• 第二阶段AH隧道模式

第一阶段的主模式：第5、6包的认证ID，由于NAT破坏无法完成身份认证

第一阶段的野蛮模式：ID可以自定义为字符串，NAT无法破坏，可正常完成第一阶段身份认证

第二阶段的AH的传输模式和隧道模式：AH协议会校验外层IP地址，无论是传输还是隧道NAT都回转换外层IP地址，完整性都会被破坏，AH协议无法与NAT兼容。

第二阶段的ESP的隧道模式与传输模式：ESP不会对外层IP做认证或校验，所以完整算法不会被NAT破坏，但是TCP会进行头部校验

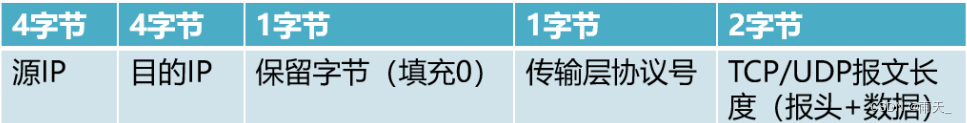

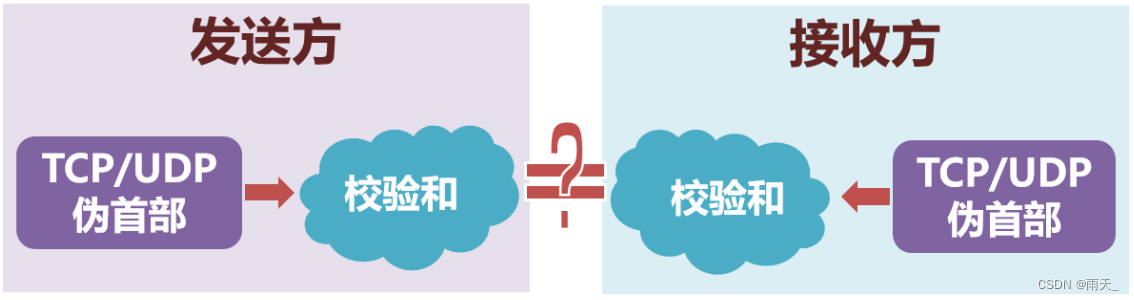

（2）伪首部校验

NAT在修改IP地址的时候也要修改伪首部校验和，这样就不会出现伪首部校验失败的问题，但ESP将加密封装将4层加密后，NAT就无法修改伪首部校验和，则会导致校验失败。

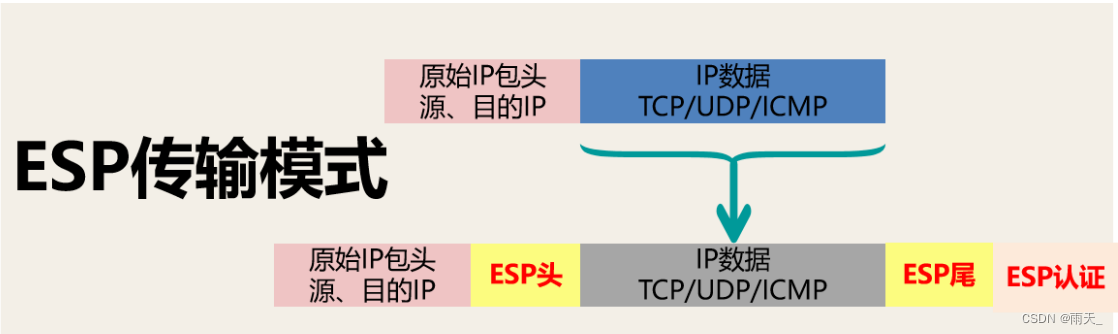

ESP的传输模式会导致伪首部校验失败

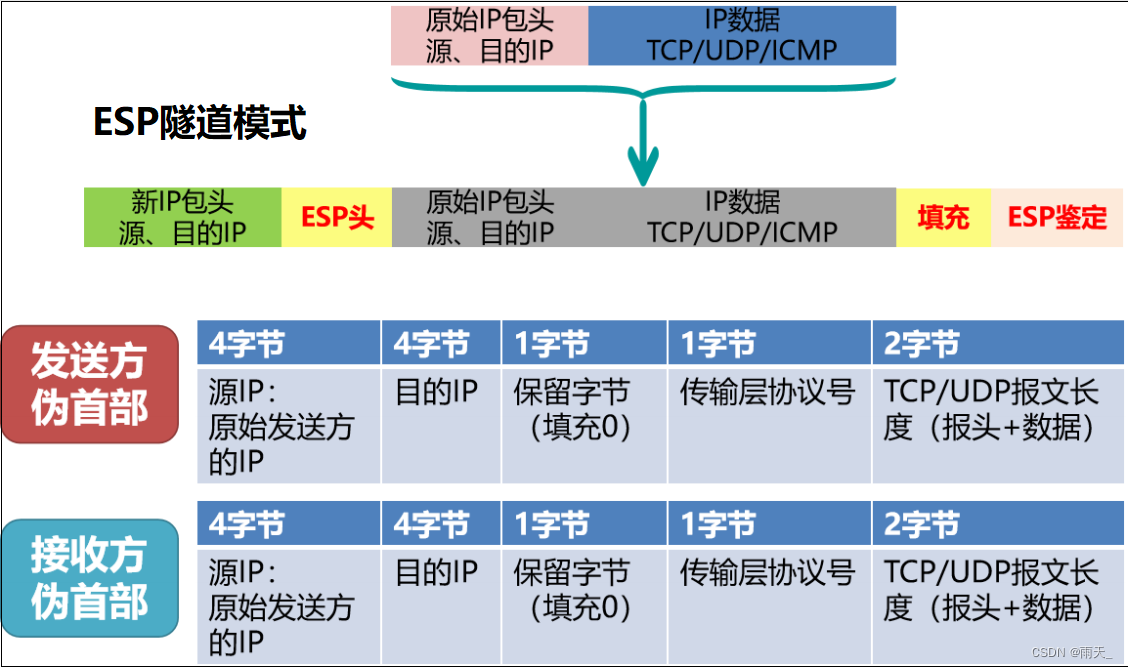

ESP的隧道模式，伪首部针对的是原始IP头，NAT转换的是新IP头，不存在校验失败的问题，ESP隧道模式可以与NAT兼容

（3）结论

1. 结论一：AH传输模式和隧道模式都不支持ANT；

2. 结论二：ESP的传输模式不支持NAT，IP头不做校验

（标准的IKE SA的主模式使用IP地址作为身份ID，nat会破坏IP地址故而不支持主模式，仅支持野蛮模式）

NAT环境下的IPSec配置 --- 野蛮模式 + ESP的隧道模式

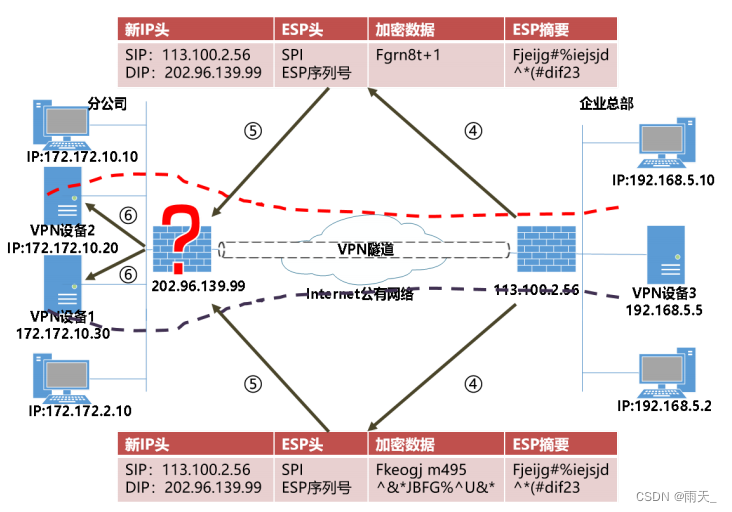

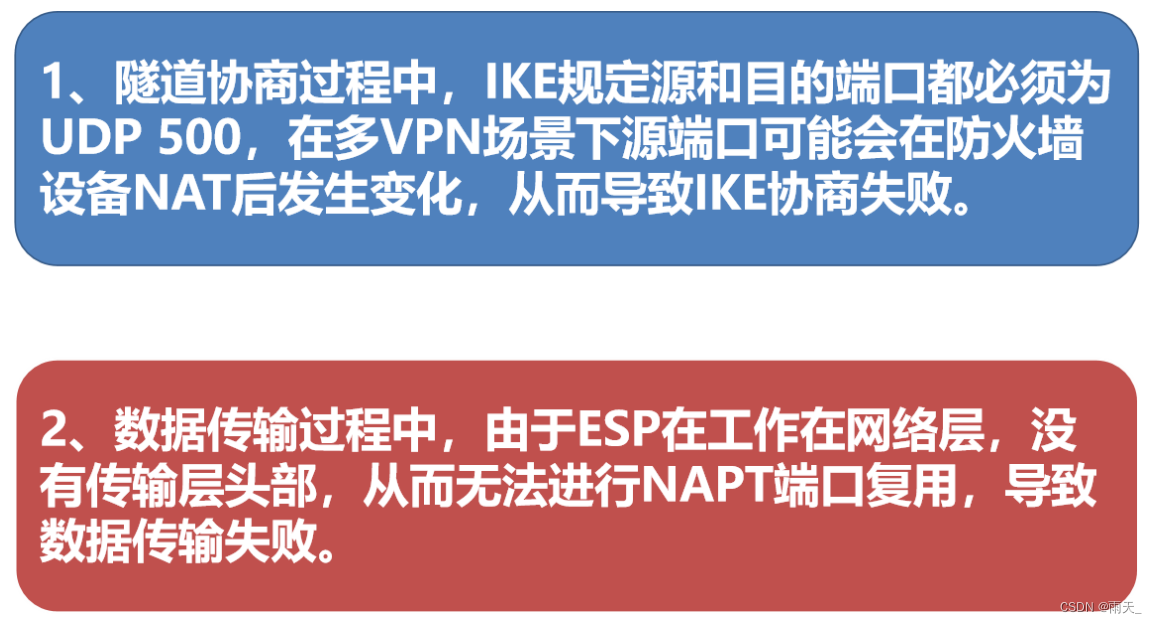

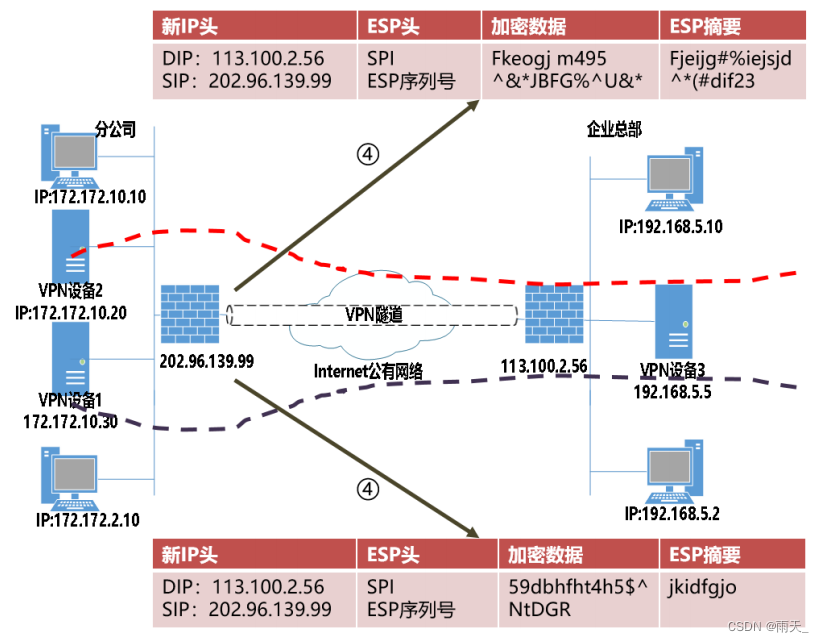

IPSEC的多VPN问题

（ESP加密数据 -- ESP协议没有端口号）

以上问题是IPSEC在NAT环境下用野蛮模式和ESP隧道模式下会遇到的问题

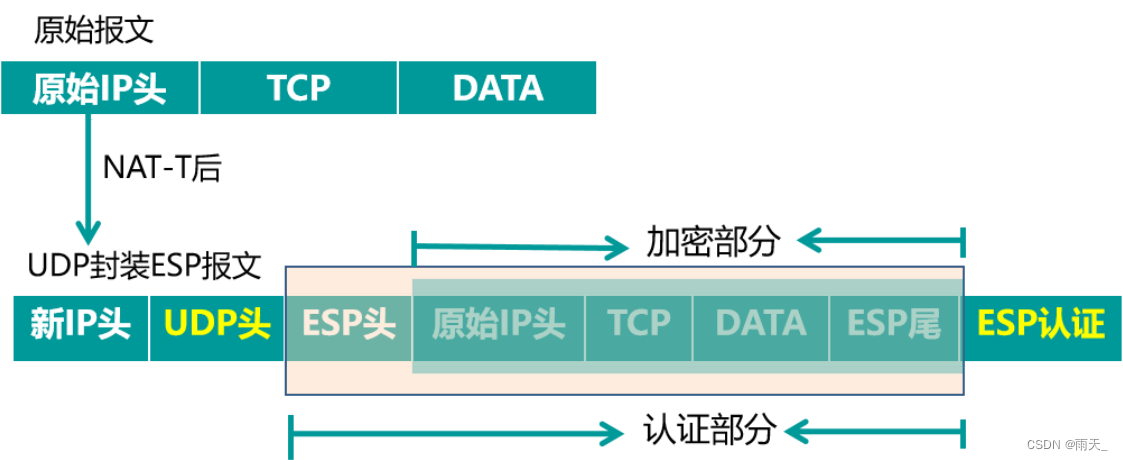

NAT环境下IPSEC最终解决方案：NAT-T（NAT穿透）技术,改技术规定在NAT模式下IPSEC的IKE SA阶段使用目的端口UDP 500或4500作为端口号，源端口允许被修改（这种情况下防火墙写策略时不要规定其源端口号），IPSEC SA数据加密流传输阶段规定使用目的端口UDP 4500来传输ESP加密流，源端口允许被修改，解决了ESP没有端口号的问题。

华为与思科的产品都默认开启NAT-T技术；若需要对方主动协商，本端在NAT设备上需要配置静态NAT映射

nat static protocol udp global 100.1.1.1 500 inside 10.100.1.1 500
nat static protocol udp global 100.1.1.1 4500 inside 10.100.1.1 4500

附：IPSEC不支持动态协议

GRE over IPSEC

（1）背景：

IPSEC具有可靠性，完整性，机密性，也有抗重放功能，安全性高。但是IPSEC不支持组播，在IPSEC隧道中，只能通过写静态路由来引导数据包。如果私网主机网段很多，意味着得一条一条写静态路由。

GRE有很牛的隧道技术，传播速度快，支持组播技术。但是GRE不支持加密，传输数据别人都能看见，安全性不高。

解决问题：GRE隧道传输的同时，IPSEC为它保驾护航

（2）缺陷：

图：企业典型的Hub-Spoke组网（配置DSVNP之前）

如上图，如果一个公司又很多分支站点，采用GRE over IPSec的话会存在如下缺点：

• IPSec隧道集中在Hub点，所有流量都穿越Hub点。

• 所有流量通过总部封装和解封装时，会引入额外的网络延时。

• 每增加一个新的Sopke点，Hub点都必须被配置。

• 若Spoke点的公网地址是动态变化的，部署点到点的GRE会存在问题。

DSVPN

（1）简介

动态智能VPN（Dynamic Smart Virtual Private Network），简称DSVPN。是一种在Hub-Spoke组网方式下为公网地址动态变化的分支之间建立VPN隧道的解决方案。

DSVPN是华为私有协议

（2）目的

GRE over IPSEC缺点比较多

• 流量都需要经过HUB

• 增加分部都需要配置

• 分部非固定IP地址

通过将下一跳解析协议NHRP（Next Hop Resolution Protocol）和mGRE（multipoint Generic Routing Encapsulation）技术与IPSec相结合解决了GRE over IPSec的缺陷：

• DSVPN通过NHRP协议动态收集、维护和发布各节点的公网地址等信息，解决了源分支无法获取目的分支公网地址的问题，从而可在分支与分支之间建立动态VPN隧道，实现分支与分支间的直接通信，进而减轻总部的负担、避免网络延时。

• DSVPN借助mGRE技术，使VPN隧道能够传输组播报文和广播报文，并且一个Tunnel接口可与多个对端建立VPN隧道，减少了配置VPN隧道的工作量；在新增分支或分支公网地址发生变化时，也能自动维护总部与分支之间的隧道关系，而不用调整总部的隧道配置，使得网络维护变得更智能化。

图：企业Hub-spoke组网（配置DSVPN之后）

（3）典型网络架构：

企业通过总部Hub端与多个分支Spoke相连，Hub端使用静态公网地址，Spoke可以使用动态的公网地址。在该网络中，当源Spoke需要向目的Spoke发送数据报文时，源Spoke将通过与Hub之间的静态mGRE隧道交换NHRP协议获取目的Spoke的公网地址，并与目的Spoke建立动态的mGRE隧道。隧道建立完成后，Spoke与Spoke之间的数据报文将通过该动态mGRE隧道直接发送给对方，不载经过总部Hub中转。

（4）配置：

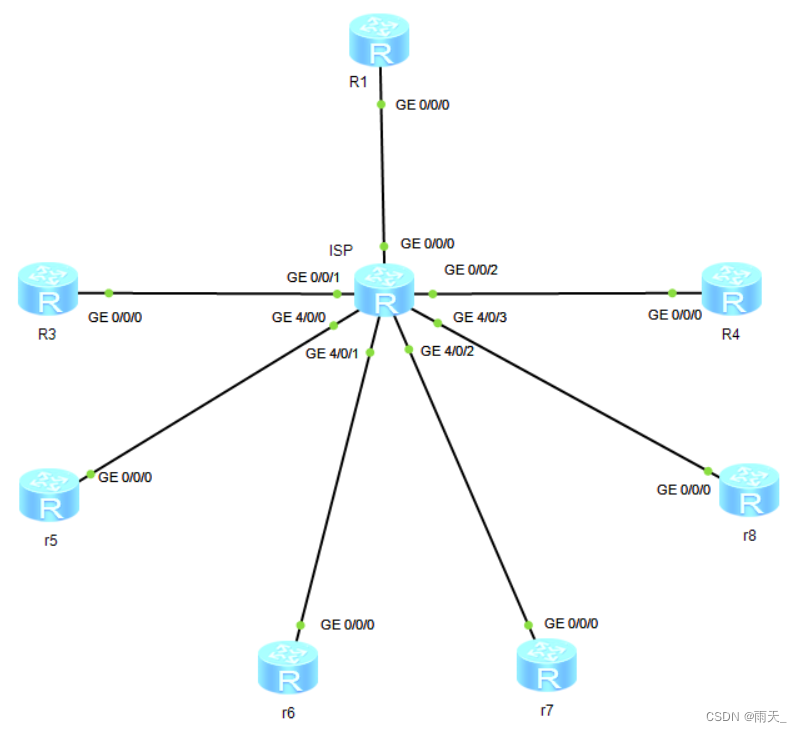

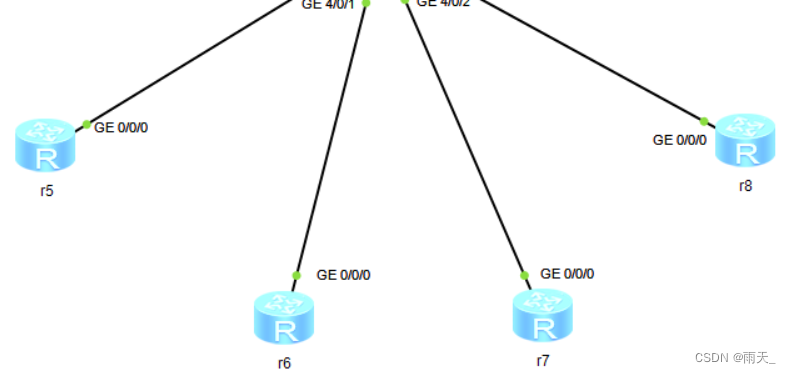

公网划分：

[ISP]int g0/0/0
[ISP-GigabitEthernet0/0/0]ip address 100.1.12.2 255.255.255.0
[ISP]int g0/0/1
[ISP-GigabitEthernet0/0/1]ip add 100.1.23.2 24
[ISP]int g0/0/2
[ISP-GigabitEthernet0/0/2]ip add 100.1.24.2 24
[ISP]int g4/0/0
[ISP-GigabitEthernet4/0/0]ip add 100.1.25.2 24
[ISP]int g4/0/1
[ISP-GigabitEthernet4/0/1]ip add 100.1.26.2 24
[ISP]int g4/0/2
[ISP-GigabitEthernet4/0/2]ip add 100.1.27.2 24
[ISP]int g4/0/3
[ISP-GigabitEthernet4/0/3]ip add 100.1.28.2 24
[R1]int g0/0/0
[R1-GigabitEthernet0/0/0]ip add 100.1.12.1 24
[R3]int g0/0/0
[R3-GigabitEthernet0/0/0]ip ad 100.1.23.1 24
[R4]int g0/0/0
[R4-GigabitEthernet0/0/0]ip add 100.1.24.1 24
[r5]int g0/0/0
[r5-GigabitEthernet0/0/0]ip add 100.1.25.1 24
[r6]int g0/0/0
[r6-GigabitEthernet0/0/0]ip add 100.1.26.1 24
[r7]int g0/0/0
[r7-GigabitEthernet0/0/0]ip add 100.1.27.1 24
[r8]int g0/0/0
[r8-GigabitEthernet0/0/0]ip add 100.1.28.1 24

环回地址：

[R1]int lo0
[R1-LoopBack0]ip add 10.1.1.1 24
[R3]int lo0
[R3-LoopBack0]ip add 10.3.3.3 24
[R4]int lo0
[R4-LoopBack0]ip add 10.4.4.4 24
[r5]int lo0
[r5-LoopBack0]ip add 10.5.5.5 24
[r6]int lo0
[r6-LoopBack0]ip add 10.6.6.6 24
[r7]int lo0
[r7-LoopBack0]ip add 10.7.7.7 24
[r8]int lo0
[r8-LoopBack0]ip add 10.8.8.8 24

私网划分：

[R1]int t0/0/0
[R1-Tunnel0/0/0]ip add 172.16.1.1 24
[R3]int t0/00/0
[R3-Tunnel0/0/0]ip ad 172.16.1.3 24
[R4]int t0/0/0
[R4-Tunnel0/0/0]ip add 172.16.1.4 24
[r5]int t0/0/0
[r5-Tunnel0/0/0]ip add 172.16.1.5 24
[r6]int t0/0/0
[r6-Tunnel0/0/0]ip add 172.16.1.6 24
[r7]int t0/0/0
[r7-Tunnel0/0/0]ip add 172.16.1.7 24
[r8]int t0/0/0
[r8-Tunnel0/0/0]ip add 172.16.1.8 24

使得公网通配置静态路由：

[R1]ip route-static 0.0.0.0 0 100.1.12.2
[R3]ip route-static 0.0.0.0 0 100.1.23.2
[R4]ip route-static 0.0.0.0 0 100.1.24.2
[r5]ip route-static 0.0.0.0 0 100.1.25.2
[r6]ip route-static 0.0.0.0 0 100.1.26.2
[r7]ip route-static 0.0.0.0 0 100.1.27.2
[r8]ip route-static 0.0.0.0 0 100.1.28.2

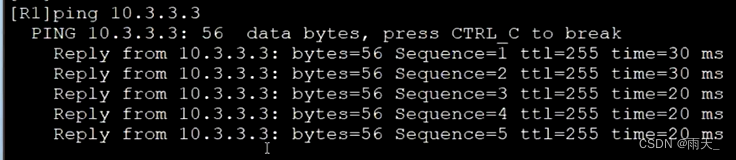

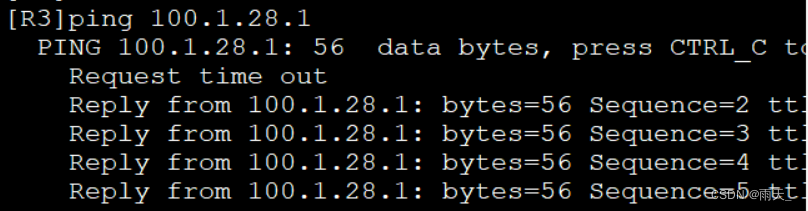

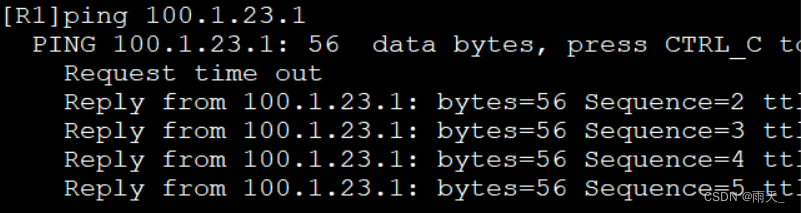

测试连通性：

（首先配置R1为server,R3-4为一级分支）

[1] 开启隧道，配置gre

[R1]int t0/0/0
[R1-Tunnel0/0/0]tunnel-protocol gre p2mp
[R1-Tunnel0/0/0]gre key 100 --> 配置标识key，防止和公网中其他gre混用
[R1-Tunnel0/0/0]nhrp network-id 123 --> 配置标识network-id，防止和公网中nhrp混用
[R1-Tunnel0/0/0]nhrp entry multicast dynamic --> R1为server端，自动为client配置映射
[R1-Tunnel0/0/0]source g0/0/0
[R3]int t0/0/0
[R3-Tunnel0/0/0]tunnel-protocol gre p2mp
[R3-Tunnel0/0/0]gre key 100
[R3-Tunnel0/0/0]nhrp entry 172.16.1.1 100.1.12.1 register --> 自动注册server端的隧道地址和公网地址
[R3-Tunnel0/0/0]nhrp network-id 123
[R3-Tunnel0/0/0]source g0/0/0
[R4]int t0/0/0
[R4-Tunnel0/0/0]tunnel-protocol gre p2mp
[R4-Tunnel0/0/0]source GigabitEthernet0/0/0
[R4-Tunnel0/0/0]gre key 100
[R4-Tunnel0/0/0]nhrp network-id 123
[R4-Tunnel0/0/0]nhrp entry 172.16.1.1 100.1.12.1 register

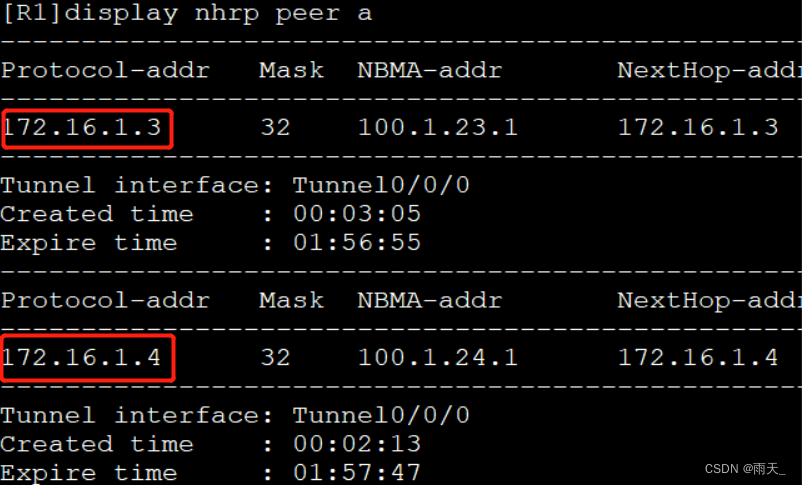

查看配置情况：

[2] 进行OSPF宣告

将网络类型选为p2mp

[R1]int t0/0/0
[R1-Tunnel0/0/0]ospf network-type p2mp
[R3]int t0/0/0
[R3-Tunnel0/0/0]ospf network-type p2mp
[R3-Tunnel0/0/0]ospf dr-priority 0 --> 让r3不在进行dr的选举
[R4]int t0/0/0
[R4-Tunnel0/0/0]ospf network-type p2mp
[R4-Tunnel0/0/0]ospf dr-priority 0 --> 让r4不在进行dr的选举

宣告

[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]a 0
[R1-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.1.1.1 0.0.0.0
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]a 0
[R3-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.3.3.3 0.0.0.0
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]a 0
[R4-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[R4-ospf-1-area-0.0.0.0]network 10.4.4.4 0.0.0.0

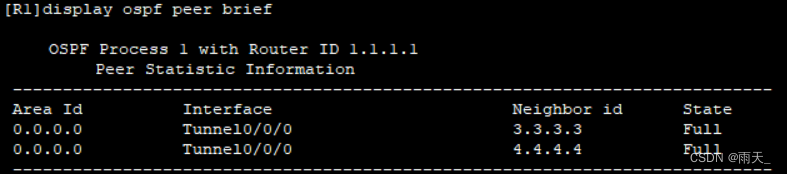

查看建邻情况

[4] p2mp的网络类型中，让R3和R4直接通，需在R1上开启redirect（重定向），在R3和R4上开启shortcut

[R1-Tunnel0/0/0]nhrp redirect
[R3-Tunnel0/0/0]nhrp shortcut
[R4-Tunnel0/0/0]nhrp shortcut

（配置r5-8为二级分支）

[1] 首先为R3，R4配置server的标志

[R3-Tunnel0/0/0]nhrp entry multicast dynamic
[R4-Tunnel0/0/0]nhrp entry multicast dynamic

[2] 开启隧道，配置gre

[r5]int t0/0/0
[r5-Tunnel0/0/0]tunnel-protocol gre p2mp
[r5-Tunnel0/0/0]gre key 100
[r5-Tunnel0/0/0]source g0/0/0
[r5-Tunnel0/0/0]nhrp network-id 123
[r5-Tunnel0/0/0]nhrp entry 172.16.1.3 100.1.23.1 register
[r5-Tunnel0/0/0]ospf network-type p2mp --> 将ospf网络类型改为p2mp
[r6]int t0/0/0
[r6-Tunnel0/0/0]tunnel-protocol gre p2mp
[r6-Tunnel0/0/0]source GigabitEthernet0/0/0
[r6-Tunnel0/0/0]gre key 100
[r6-Tunnel0/0/0]nhrp network-id 123
[r6-Tunnel0/0/0]nhrp entry 172.16.1.3 100.1.23.1 register
[r6-Tunnel0/0/0]ospf network-type p2mp

[r7]int t0/0/0
[r7-Tunnel0/0/0]ospf network-type p2mp
[r7-Tunnel0/0/0]tunnel-protocol gre p2mp
[r7-Tunnel0/0/0]gre key 100
[r7-Tunnel0/0/0]nhrp network-id 123
[r7-Tunnel0/0/0]nhrp entry 172.16.1.4 100.1.24.1 register
[r7-Tunnel0/0/0]source g0/0/0
[r8]int t0/0/0
[r8-Tunnel0/0/0]tunnel-protocol gre p2mp
[r8-Tunnel0/0/0]source GigabitEthernet0/0/0gre key 100
[r8-Tunnel0/0/0]ospf network-type p2mp
[r8-Tunnel0/0/0]nhrp network-id 123
[r8-Tunnel0/0/0]nhrp entry 172.16.1.4 100.1.24.1 register

[3] p2mp的网络类型中，让r5和r6、直接通，需在R3、R4上开启redirect（重定向），在R3和R4上开启shortcut

[r5-Tunnel0/0/0]nhrp shortcut
[r6-Tunnel0/0/0]nhrp shortcut

[r7-Tunnel0/0/0]nhrp shortcut
[r8-Tunnel0/0/0]nhrp shortcut

[4] 进行ospf宣告

[r5]ospf 1 router-id 5.5.5.5
[r5-ospf-1]a 0
[r5-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[r5-ospf-1-area-0.0.0.0]network 10.5.5.5 0.0.0.0
[r6]ospf 1 router-id 6.6.6.6
[r6-ospf-1]a 0
[r6-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[r6-ospf-1-area-0.0.0.0]network 10.6.6.6 0.0.0.0

[r7]ospf 1 router-id 7.7.7.7
[r7-ospf-1]a 0
[r7-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[r7-ospf-1-area-0.0.0.0]network 10.7.7.7 0.0.0.0
[r8]ospf 1 router-id 8.8.8.8
[r8-ospf-1]a 0
[r8-ospf-1-area-0.0.0.0]network 172.16.1.0 0.0.0.255
[r8-ospf-1-area-0.0.0.0]network 10.8.8.8 0.0.0.0

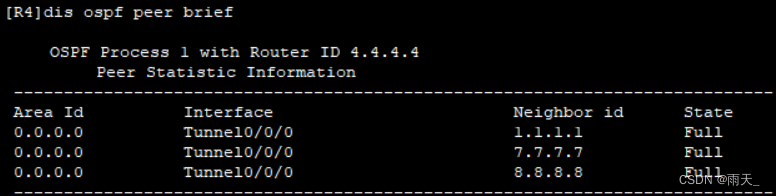

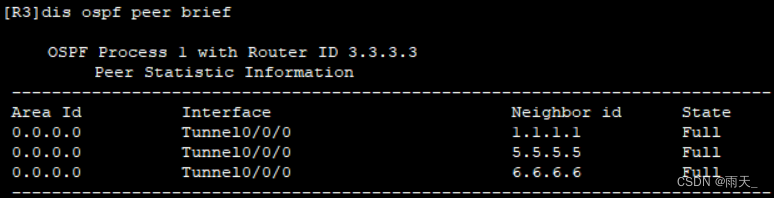

查看建邻情况：

[5] 在R3，R4上开启redirect

[R3]int t0/0/0
[R3-Tunnel0/0/0]nhrp redirect
[R4]int t0/0/0
[R4-Tunnel0/0/0]nhrp redirect

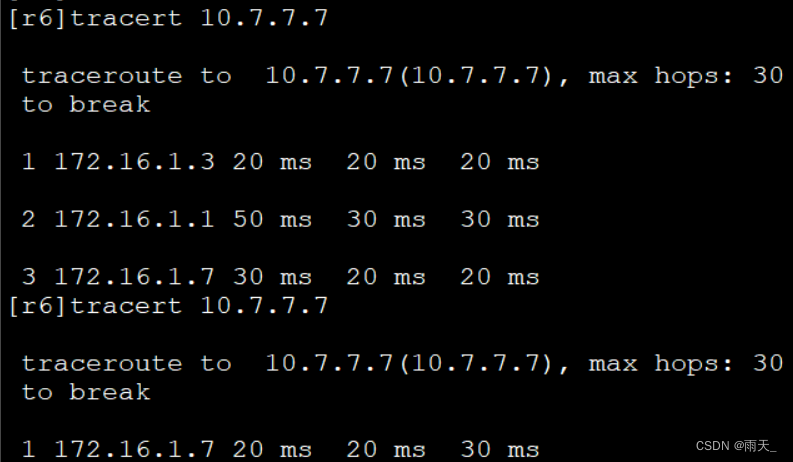

[6] 测试

进行ipsec配置

[R1]ike proposal 1  // 安全提议编号
[R1-ike-proposal-1]encryption-algorithm aes-cbc-128  // 加密算法
[R1-ike-proposal-1]dh group5  // 非对称加密算法强度
[R1-ike-proposal-1]authentication-algorithm md5  // 认证算法
[R1-ike-proposal-1]sa duration 3600
[R1]ipsec proposal yyy  // ipsec提议
[R1-ipsec-proposal-yyy]encapsulation-mode transport
[R1-ipsec-proposal-yyy]transform ah-esp  // 选择传输协议
[R1-ipsec-proposal-yyy]ah authentication-algorithm sha1  // 认证算法
[R1-ipsec-proposal-yyy]esp authentication-algorithm sha1  // 认证算法
[R1-ipsec-proposal-yyy]esp encryption-algorithm 3des // 加密算法
[R1]ike peer yyy v1  // ike认证名称和版本
[R1-ike-peer-yyy]exchange-mode aggressive   // 模式选择
[R1-ike-peer-yyy]pre-shared-key simple 999  // 编译预共享密钥
[R1-ike-peer-yyy]ike-proposal 1  // 调用安全提议
[R1-ike-peer-yyy]local-id-type name  // 采用name定义
[R1-ike-peer-yyy]remote-name kkk  // 远端name为a1
[R1]ipsec profile yyy
[R1-ipsec-profile-yyy]ike-peer yyy  // 调用peer
[R1-ipsec-profile-yyy]proposal yyy  // 调用提议

在R3-4,r5-8上相同的配置

隧道调用profile

[R1-Tunnel0/0/0]ipsec profile yyy
[R3-Tunnel0/0/0]ipsec profile yyy
[R4-Tunnel0/0/0]ipsec profile yyy
[r5-Tunnel0/0/0]ipsec profile yyy
[r6-Tunnel0/0/0]ipsec profile yyy
[r7-Tunnel0/0/0]ipsec profile yyy
[r8-Tunnel0/0/0]ipsec profile yyy

测试
