华为Hybrid实验配置

一、Hybrid接口

1.特点

华为交换机默认接口是Hybrid模式,这种模式可以实现Access接口的和Trunk接口的功能,相比Access接口和Trunk接口具有更高的灵活性。

Hybrid端口在发送数据时具有手动剥离VLAN标签的功能,可以允许多个VLAN发送数据时不打标签。

1.1技术要点

(1)接收数据帧

1.Untagged数据帧,打上PVID,如果VID在允许列表中,则接收;如果VID不在允许列表中,则丢弃。

2.Tagged数据帧,查看VID是否在允许列表中,如果在允许列表中,则接收;如果VID不在允许列表中,则丢弃。

(2)发送数据帧

1.VID不在允许列表中,直接丢弃。

2.VID在Untagged列表中,剥离标签发送。

3.VID在Tagged列表中,带标签直接发送。

2.实验目的

(1)掌握VLAN的创建方法。

(2)掌握Access、Trunk和Hybrid类型接口的配置方法。

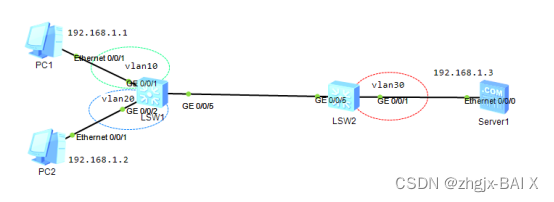

3.实验拓扑

华为Hybrid实验配置

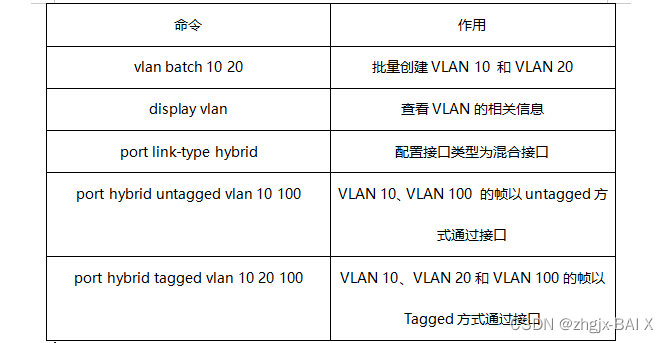

4.Hybrid命令

华为Hybrid实验配置


5..实验配置

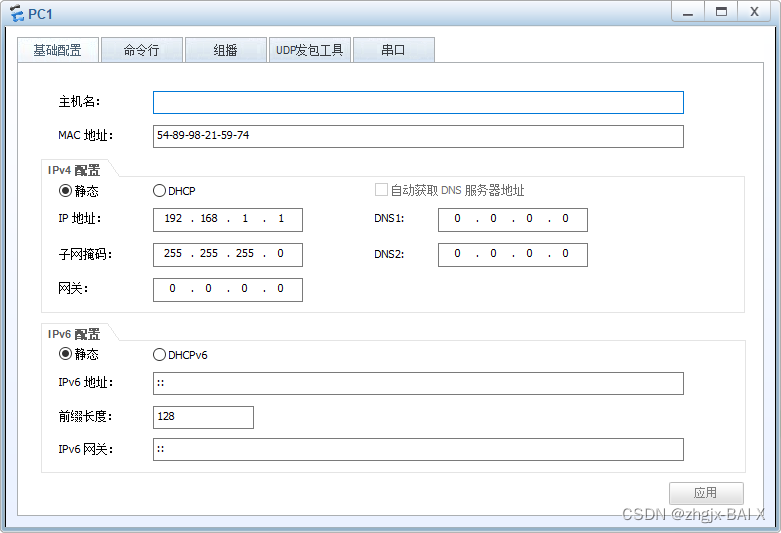

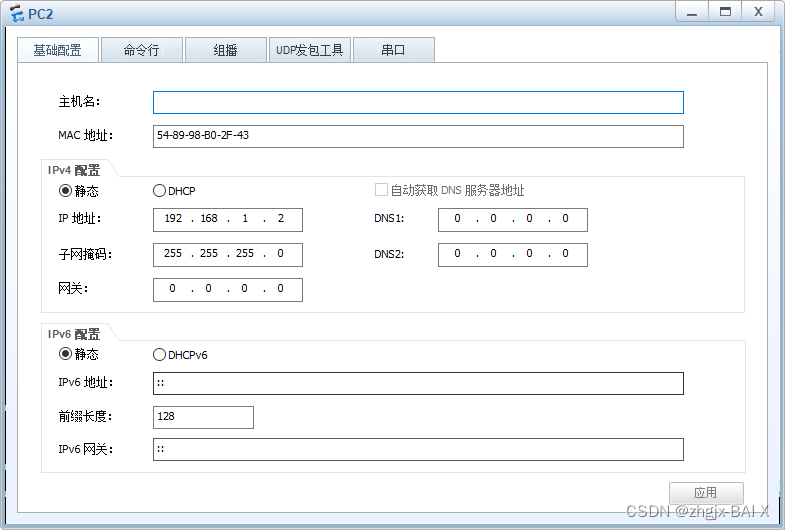

配置PC1、PC2的IP地址

 华为Hybrid实验配置

华为Hybrid实验配置

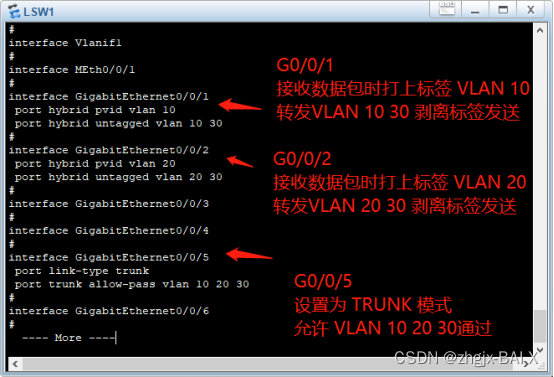

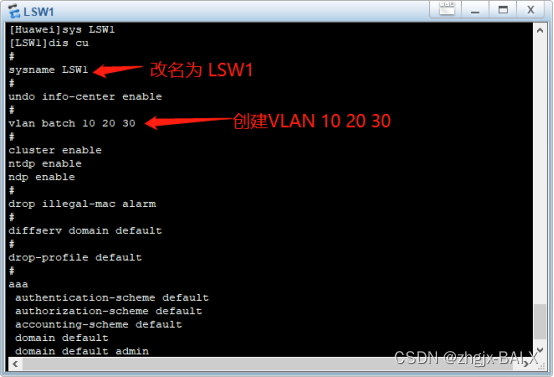

 LSW1配置命令

华为Hybrid实验配置华为Hybrid实验配置

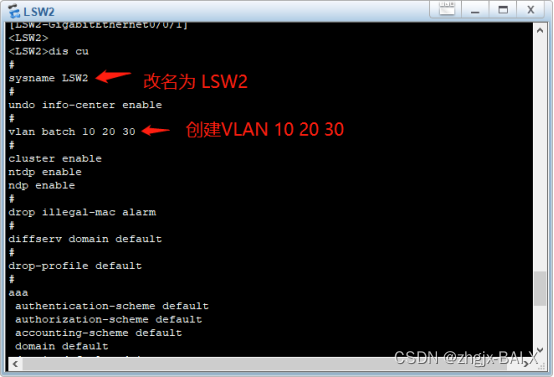

LSW2配置命令

华为Hybrid实验配置

 华为Hybrid实验配置

6.实验测试

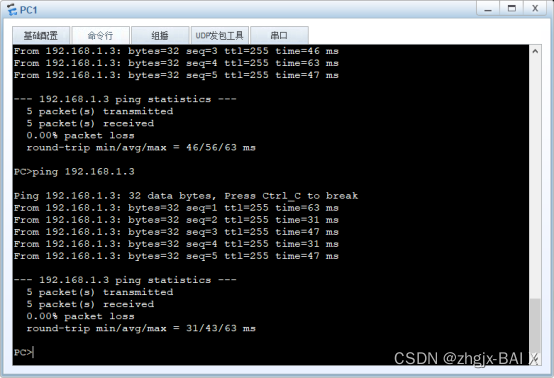

 PC1 Ping server1(通)

测试结果表明VLAN 10的设备能够访问VLAN 30。

华为Hybrid实验配置

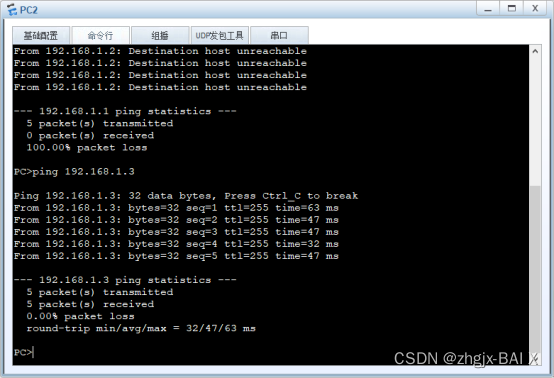

 PC2 Ping server1(通)

测试结果表明VLAN 20的设备能够访问VLAN 30。

华为Hybrid实验配置
