Hybrid

一、Vlan（虚拟局域网，Virtual local Area Network）

1、Vlan概述

用物理分割和逻辑分割的方式分割广播域。

2、Vlan的特点

（1）隔离广播
（2）方便管理
（3）提高安全

3、Vlan接口种类

（1）access接口

Access端口是交换机上用来连接用户主机的端口,它只能连接接人链路,并且只能允许唯一的 VLAN ID通过本端口。Access端口的特点是只允许符合PVID的流量通过。

（2）trunk接口

Trunk端口是交换机上用来和其他交换机连接的端口，它只能连接干道链路。Trunk端口允许多个VLAN的帧（带标签）通过。

（3）hybrid接口

Hybrid端口是交换机上既可以连接用户主机，又可以连接其他交换机的端口。Hybrid端口既可以连接接人链路又可以连接干道链路。混杂端口允许多个VLAN的帧通过，并可以在出端口方向将某些VLAN帧的标签剥掉。华为设备默认的端口类型是Hybrid。

4、trunk封装标准

（1）isl（思科私有）
思科私有协议，主要用于维护交换机和路由器间的通信流量等 VLAN 信息
（2）dot1q（常用）
dot1q就是802.1q，是vlan的一种封装方式。

二、Hybrid

1、Hybrid概述

Hybrid是华为、H3C交换机的一种端口模式，这个接口也能够允许多个VLAN帧通过并且还可以指定哪些VLAN数据帧被剥离标签，主要实现高隔离度的波分和复用。

2、Hybrid特点

（1）华为交换机接口默认为Hybrid模式
（2）既可以实现Access接口的功能，也可以实现Trunk接口的功能
（3）不借助三层设备即可实现跨Vlan通信和访问控制
（4）Hybrid接口相对于Access接口和Trunk接口具有更高的灵活性和可控性

3、Hybrid作用

（1）流量隔离
（2）流量互通

4、接口属性

（1）untag表

UNTAG没有802.1Q协议，只是将这个端口划到一个VLAN而已

（2）tag表

TAG口是针对TRUNK而言只有打上TAG在这个口上才可以通过几个不同VLAN

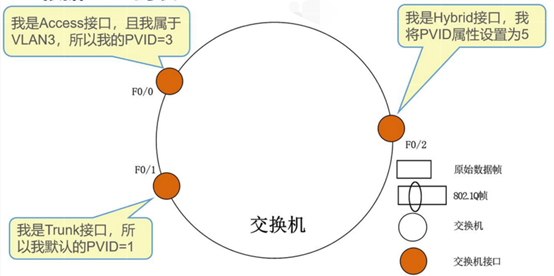

（3）pvid（Port Vlan id）

PVID，代表端口的缺省VLAN。交换机从对端设备收到的帧有可能是不带VLAN标签的数据帧，但所有以太网帧在交换机中都是以带VLAN标签的形式来被处理和转发的，因此交换机必须给端口收到的不带VLAN标签的数据帧添加上VLAN标签。为了实现此目的，必须为交换机配置端口的缺省VLAN。当该端口收到不带VLAN标签的数据帧时，交换机将给它加上该缺省VLAN的VLAN标签。

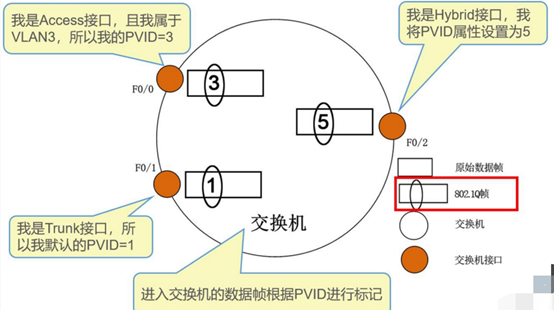

5、根据pvid封装802.1q

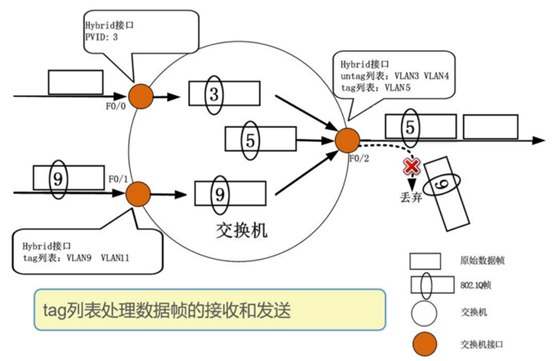

6、根据untag列表和tag列表进行收发

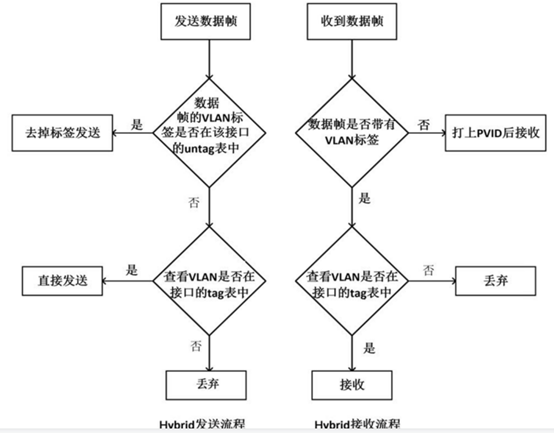

7、hybrid接口收发数据帧流程及口诀

出口检查：查untag表，有标脱；无标查tag表，有放通，无丢弃
进口检查：查有无标签，有标，查tag表，有放通，无丢弃；无标，打pvid后，放通

8、hybrid配置命令

（1）access类型配置

int g0/0/0
port hybrid pvid vlan 10

port hybrid untagged vlan 10

undo shutdown

（2）trunk类型配置

int g0/0/0

port hybrid tagged vlan 10 20

undo shut down

（3）上层接路由器配法

int g0/0/0

port hybrid untagged vlan 10 30

undo shutdown

（4）其他常用命令

undo port default vlan #初始化还原

port link-type hybrid #设置hybrid模式，华为交换机默认为hybrid模式



实验案例

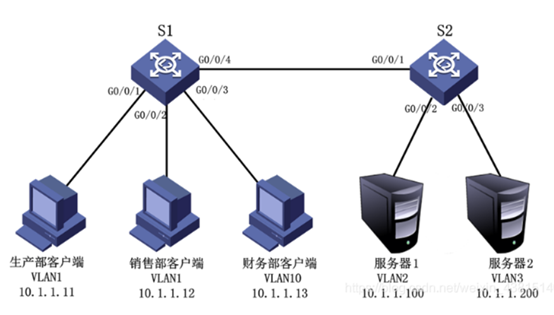

某公司有生产部客户端、销售部客户端、财务部客户端和两台服务器提供网络资源，并且分别属于VLAN1、VLAN2、VLAN3和VLAN10。要求实现生产部客户端和销售部客户端只能访问服务器1，并且生产部客户端和销售部客户端之间可以相互访问。财务部客户端只能访问服务器2，并且和任何部门之间隔离。

面对这样的需求，传统的解决办法如下：

通过三层设备配置VLAN之间互通再通过ACL实现访问控制即可实现。

为服务器购买一块 Trunk网卡，将服务器和S2之间的链路配置为 Trunk链路，可以使其他三个VLAN通过，再配合二层ACL（ 基于MAC地址实现过滤 ）即可实现。

虽然通过三层设备和ACL可以满足需求，但是流量一旦通过三层转发，其转发效率就远远低于二层，购买Truk网卡又需要额外的成本支出，而通过华为的Hybrid接口可以轻而易举地解决类似问题。

要求：

生产部客户端和销售部客户端可以相互访问，且只能访问服务器1。

财务部客户端不能和任何部门通信，只能访问服务器2。

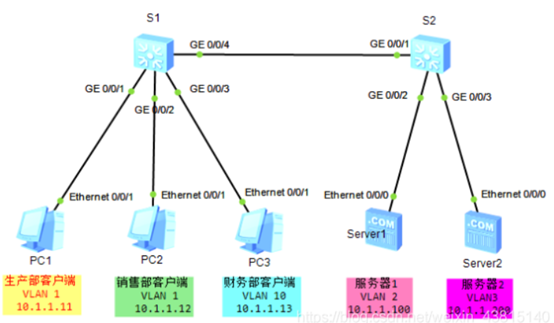

根据要求搭建好拓扑。

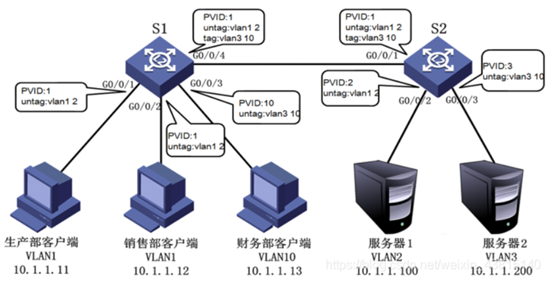

在s1上进行的操作

[s1]vlan batch 2 3 10

[S1]inter g0/0/1

[S1-GigabitEthernet0/0/1]port link-type hybrid    //配置接口模式为 hybrid

[S1-GigabitEthernet0/0/1]port hybrid pvid vlan 1    //配置接口PVID为1

[S1-GigabitEthernet0/0/1]port hybrid untagged vlan 1 to 2    //untag列表添加vlan1和vlan2

[S1-GigabitEthernet0/0/1]int g0/0/2

[S1-GigabitEthernet0/0/2]port link-type hybrid

[S1-GigabitEthernet0/0/2]port hybrid pvid vlan 1

[S1-GigabitEthernet0/0/2]port hybrid untagged vlan 1 to 2

[S1-GigabitEthernet0/0/2]int g0/0/3

[S1-GigabitEthernet0/0/3]port link-type hybrid

[S1-GigabitEthernet0/0/3]port hybrid pvid vlan 10

[S1-GigabitEthernet0/0/3]port hybrid untagged vlan 3 10

[S1-GigabitEthernet0/0/3]int g0/0/4

[S1-GigabitEthernet0/0/4]port link-type hybrid

[S1-GigabitEthernet0/0/4]port hybrid pvid vlan 1

[S1-GigabitEthernet0/0/4]port hybrid untagged vlan 1 to 2

[S1-GigabitEthernet0/0/4]port hybrid tagged vlan 3 10

[S1-GigabitEthernet0/0/4]quit

在S2上的配置

[S2]vlan batch 2 3 10

[S2]int g0/0/1

[S2-GigabitEthernet0/0/1]port link-type hybrid

[S2-GigabitEthernet0/0/1]port hybrid pvid vlan 1

[S2-GigabitEthernet0/0/1]port hybrid untagged vlan 1 to 2

[S2-GigabitEthernet0/0/1]port hybrid tagged vlan 3 10

[S2-GigabitEthernet0/0/1]int g0/0/2

[S2-GigabitEthernet0/0/2]port link-type hybrid

[S2-GigabitEthernet0/0/2]port hybrid pvid vlan 2

[S2-GigabitEthernet0/0/2]port hybrid untagged vlan 1 to 2

[S2-GigabitEthernet0/0/2]int g0/0/3

[S2-GigabitEthernet0/0/3]port link-type hybrid

[S2-GigabitEthernet0/0/3]port hybrid pvid vlan 3

[S2-GigabitEthernet0/0/3]port hybrid untagged vlan 3 10

[S2-GigabitEthernet0/0/3]quit

验证网络是否通信

PC>ping 10.1.1.13

Ping 10.1.1.13: 32 data bytes, Press Ctrl_C to break

From 10.1.1.11: Destination host unreachable

From 10.1.1.11: Destination host unreachable

From 10.1.1.11: Destination host unreachable

From 10.1.1.11: Destination host unreachable

From 10.1.1.11: Destination host unreachable



--- 10.1.1.13 ping statistics ---

5 packet(s) transmitted

0 packet(s) received

100.00% packet loss

PC>ping 10.1.1.200

Ping 10.1.1.200: 32 data bytes, Press Ctrl_C to break

From 10.1.1.11: Destination host unreachable

From 10.1.1.11: Destination host unreachable

From 10.1.1.11: Destination host unreachable

From 10.1.1.11: Destination host unreachable

From 10.1.1.11: Destination host unreachable



--- 10.1.1.200 ping statistics ---

5 packet(s) transmitted

0 packet(s) received

100.00% packet loss

PC>ping 10.1.1.12

Ping 10.1.1.12: 32 data bytes, Press Ctrl_C to break

From 10.1.1.12: bytes=32 seq=1 ttl=128 time=32 ms

From 10.1.1.12: bytes=32 seq=2 ttl=128 time=31 ms

From 10.1.1.12: bytes=32 seq=3 ttl=128 time=31 ms

From 10.1.1.12: bytes=32 seq=4 ttl=128 time=31 ms

From 10.1.1.12: bytes=32 seq=5 ttl=128 time=47 ms



--- 10.1.1.12 ping statistics ---

5 packet(s) transmitted

5 packet(s) received

0.00% packet loss

round-trip min/avg/max = 31/34/47 ms



PC>ping 10.1.1.100

Ping 10.1.1.100: 32 data bytes, Press Ctrl_C to break

From 10.1.1.100: bytes=32 seq=1 ttl=255 time=79 ms

From 10.1.1.100: bytes=32 seq=2 ttl=255 time=46 ms

From 10.1.1.100: bytes=32 seq=3 ttl=255 time=32 ms

From 10.1.1.100: bytes=32 seq=4 ttl=255 time=47 ms

From 10.1.1.100: bytes=32 seq=5 ttl=255 time=46 ms



--- 10.1.1.100 ping statistics ---

5 packet(s) transmitted

5 packet(s) received

0.00% packet loss

round-trip min/avg/max = 32/50/79 ms

PC1 ping PC3不通，ping server2不会通信

但是可以和PC2、server1通信，因此达到了目的
