ESXI6.7 网卡设置

ESXI网卡设置

1
2
3
4
5
流程
1、受限在装虚拟机前按照下列方法配置好、虚拟交换机和端口组
2、然后再装虚拟机的时候，默认的网卡基础上，在新增一个网卡，新增网卡有刚创建的配置
3、创建好虚拟机后，再到、etc/sysconfig/network-scripts下找到新创建的ifcfg-ens224
4、配置好网络后重启即可上网

　　

ESXi 6.5 & 7.0 给虚机添加双网卡

当宿主机的多个网口分别连接不同网关或子网，希望虚机也具备同时通过多网卡连接不同网段的能力，可以直接通过界面配置

宿主机新增虚拟交换机，新增端口组

对于宿主机，先确认各网口对应物理适配器的编号，可在服务器的网络配置界面查看链接状态；并选择需要连接的网络适配器。
通过左侧导航网络->虚拟交换机，

  • ESXi默认内建了一个虚拟交换机vSwitch0，对应1条上行线路网口vmnic0，对应了两个端口组，一个是用于管理的Management Network，这个端口组有一个就可以了；另一个是用于虚机的VM Network；

  • 新建虚拟交换机，名称[vSwitch1]，MTU默认[1500]，上行链路1选择另一个需要绑定的网口例如[vmnic1]，链路发现使用默认的模式[侦听]，协议[Cisco Dis...(CDP)]，安全的三个选项全使用默认的[拒绝]。

然后就可以新建端口组了，通过左侧导航网络->端口组，添加端口组，名称[VM Network 2]，VLAN ID使用默认的[0]，虚拟交换机选择刚才新建的vSwitch1，安全全部默认继承。

虚机新增网卡

  • 虚机先关机

  • 打开虚机详情页，点击编辑，

  • 在编辑设置页，点击添加网络适配器

    • 在多出来的新建网络适配器这行，选择[VM Network 2]，

    • 其他全部默认：勾选连接，适配器类型VMXNET3，MAC地址自动后面全零。

  • 保存后虚机打开电源

开机后连接shell，通过ifconfig应该能看到新产生的网卡，记录新网卡的名称，例如ens224，
需要前往 /etc/sysconfig/network-scripts/ 添加这个网卡的ifcfg文件，在本例中使用ifcfg-ens224，

# 复制原配置文件作为基础cp ifcfg-ens192 ifcfg-ens224# 修改vi ifcfg-ens224# 修改其中的TYPE=Ethernet
PROXY_METHOD=none
BROWSER_ONLY=no
BOOTPROTO=static
IPADDR=172.31.13.7    # 要改NETMASK=255.255.255.0
GATEWAY=172.31.13.1   # 要改DNS1=114.114.114.114
DNS2=8.8.8.8
DEFROUTE=yesIPV4_FAILURE_FATAL=no
IPV6INIT=yesIPV6_AUTOCONF=yesIPV6_DEFROUTE=yesIPV6_FAILURE_FATAL=no
IPV6_ADDR_GEN_MODE=stable-privacy
NAME=ens224           # 要改UUID=44bdb213-d3ff-4e3a-8b9e-0262a5a1f522 # 这行要删除DEVICE=ens224         # 要改ONBOOT=yes

修改完，重启网络，在ifconfig中就能看到变化了

systemctl restart network

ESXi 6.0 添加静态路由

首先打开ESXi的SSH服务, 在Configuration -> Security Profile -> Services, start SSH
用管理员登录后, 在命令行下执行

~ # esxcli network ip route ipv4 add --gateway 192.168.20.59 --network 10.8.0.0/24# 检查路由是否正确添加~ # esxcfg-route -l

对于5.0及5.0之前的ESXi, 执行

esxcfg-route -a 192.168.100.0/24 192.168.0.1# oresxcfg-route -a 192.168.100.0 255.255.255.0 192.168.0.1

因为这个版本还不能持久化路由配置, 需要在 /etc/rc.local 中添加这个路由命令

ESXi 6.7安装完成后添加Realtek驱动

ESXi 6.7 (VMware-VMvisor-Installer-6.7.0-8169922.x86_64.iso), 安装完成后, 开启SSH, 连接后执行

# check your network cards:lspci -v | grep "Class 0200" -B 1
 0000:00:1f.6 Ethernet controller Network controller: Intel Corporation Ethernet Connection I219-LM [vmnic0]
 Class 0200: 8086:156f
 --
 0000:6c:00.0 Ethernet controller Network controller: Realtek Semiconductor Co., Ltd. RTL8111/8168/8411 PCI Express Gigabit Ethernet
 Controller
 Class 0200: 10ec:8168

可以看到realtek网卡, 但是vendor ID 10ec:8168 对应的驱动不可用. 可以通过VMware Compatibility Guide 搜索(选择过滤条件“IO Devices”). 或者使用命令进行下载:

# allow ESXI to use Community Supported VIB'sesxcli software acceptance set --level=CommunitySupported
esxcli network firewall ruleset set -e true -r httpClient
esxcli network firewall ruleset set -e true -r dns# install net55-r8168esxcli software vib install -d https://vibsdepot.v-front.de -n net55-r8168
 the driver download and installation was successfull:
 Installation Result
 Message: The update completed successfully, but the system needs to be rebooted for the changes to be effective.
 Reboot Required: true
 VIBs Installed: Realtek_bootbank_net55-r8168_8.045a-napi
 VIBs Removed:

然后输入reboot重启ESXi服务器

参考 esxi-6-7/" target="_blank" rel="noopener" style="color: rgb(51, 102, 153); text-decoration-line: none; background-image: initial; background-position: initial; background-size: initial; background-repeat: initial; background-attachment: initial; background-origin: initial; background-clip: initial;">https://networkguy.de/installing-realtek-driver-on-esxi-6-7/

制作带Realtek驱动的ESXi安装镜像

软件" style="margin: 10px 0px; font-size: 21px; border-bottom: 1px solid rgb(102, 102, 102); line-height: 1.5;">需要的软件

安装PowerCLI

用ZIP包安装

将前一步下载的ZIP解开

# 查看有哪些路径> $env:PSModulePathC:\Users\millt\Documents\WindowsPowerShell\Modules;C:\Program Files\WindowsPowerShell\Modules;C:\Windows\system32\WindowsPowerShell\v1.0\Modules# 使用其中的一个路径, 将ZIP包解开的文件都放入, 然后执行下面的命令, 注意Path改成使用的路径> Get-ChildItem -Path 'C:\Program Files\WindowsPowerShell\Modules' -Recurse | Unblock-File# 检查是否已经安装> Get-Module VMware* -ListAvailable# 降低执行安全级别, 否则后面执行时会报错> Set-ExecutionPolicy Unrestricted# 导入模块> Import-Module VMware.DeployAutomation# 检查命令> Get-DeployCommand

用命令行安装

> Install-Module -Name VMware.PowerCLI

制作过程

首先使用两个bundle创建仓库(software depot)

Add-EsxSoftwareDepot "C:\7_KIT\VMW\net55-r8168-8.045a-napi-offline_bundle.zip", "C:\7_KIT\VMW\VMware-ESXi-6.7.0-8169922-depot.zip"

查看现有的image profile, see what profiles exist

Get-EsxImageProfile

然后, 创建一个新的image profile, 使用现有的clone并设置acceptance level为"community" (因为要添加的驱动是社区签名的):

New-EsxImageProfile -CloneProfile ESXi-6.7.0-8169922-standard -name ESXi-6.7.0-8169922-standard-RTL8111 -Vendor Razz
Set-EsxImageProfile -ImageProfile ESXi-6.7.0-8169922-standard-RTL8111 -AcceptanceLevel CommunitySupported

查看已经添加到仓库的驱动

Get-EsxSoftwarePackage | Where {$_.Vendor -eq "Realtek"}

使用上面看到的驱动名称, 添加到image profile:

Add-EsxSoftwarePackage -ImageProfile ESXi-6.7.0-8169922-standard-RTL8111 -SoftwarePackage net55-r8168

这时候就可以创建包含驱动的ISO了

Export-EsxImageProfile -ImageProfile ESXi-6.7.0-8169922-standard-RTL8111 -ExportToIso -filepath C:\7_KIT\VMW\VMware-ESXi-6.7.0-8169922-RTL8111.iso

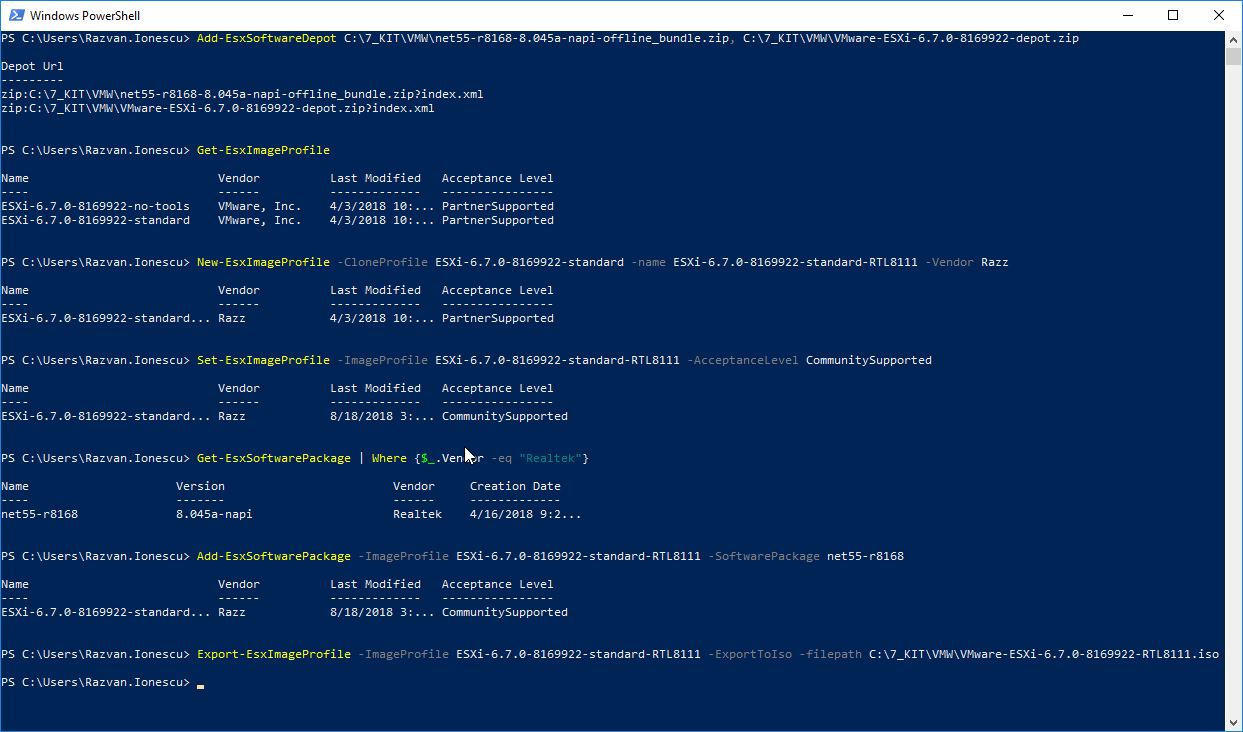

过程截图





https://www.cnblogs.com/milton/p/5182103.html
