设备访问 memory 引入的 IOMMU/SMMU技术，同时留了一个问题：IOMMU/SMMU 是否可以同时支持 GVA->GPA 和 GPA->HPA 的转换？答案是Yes。

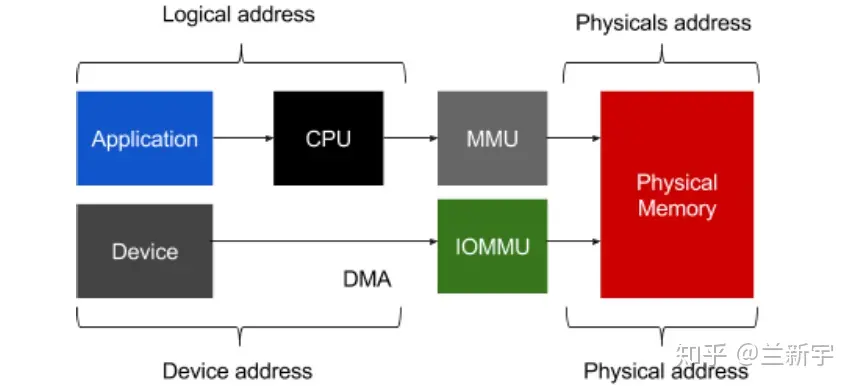

在虚拟化的环境中，借助 IOMMU 的 GPA->HPA 转换，DMA 控制器可以直接以 guest VM 提供的 GPA 作为 source 或者 destination，减少了 VMM 的参与。
在非虚拟化的环境中，借助 IOMMU 的 HVA->HPA 转换，DMA 控制器也可以直接以 userspace buffer 的 HVA 作为 source/destination，而不需要 OS kernel 将 user process 的 VA 转换后的 PA 填入 DMA 控制器。
两者其实是统一的，不管 HVA 还是 GPA，都不是 real phsical address，有了 IOMMU/SMMU 之后，DMA 控制器就可以使用虚拟地址，也不再要求对应的内存是物理连续的了。
ARM的SMMU
那IOMMU/SMMU具体应该如何使用呢？本文将主要以ARM的SMMU为例，讲解其转换地址的过程。
在Linux的实现中，一个进程有一个对应的页表，而SMMU是为设备服务的，几个设备可能同属于一个guest VM，因此多个设备可能会共用一个GPA->HPA的转换页表。同一个guest VM的设备可能属于或者不属于某一个特定的进程，因此也可能共用或者不共用GVA->GPA的转换页表。

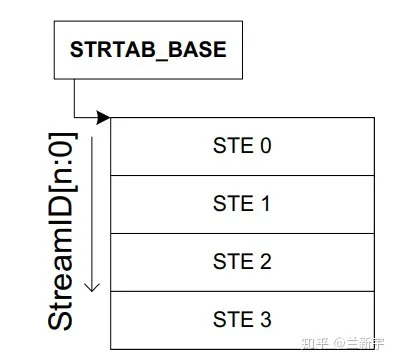

在SMMU中，一个发起DMA传输（transaction）的设备的信息由一个Stream Table Entry(STE)来描述。所有的STEs共同构成了Stream Table，可由StreamID作为Stream Table数组的索引，查找得到对应的STE，因此StreamID也就成了设备唯一性的标识。Stream table可以是1-level的：
也可以是2-level的，比如一个10位的StreamID使用[9:8]的2个bits作为第一级Stream table的索引，[7:0]的8个bits作为第二级Stream table的索引，这和使用虚拟地址作为索引查找页表是一样的（参考这篇文章）。

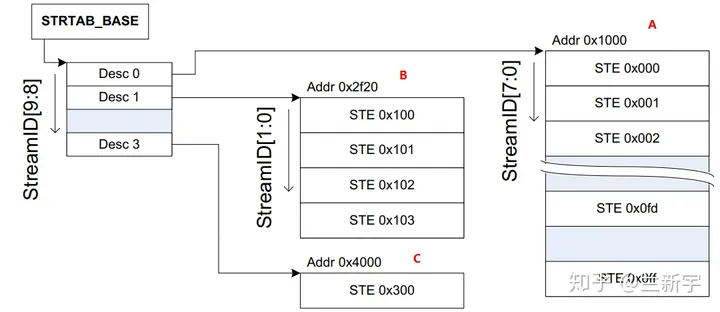

不同的是，多级页表中每级页表的大小是相同的，而第二级Stream table的大小可以是不同的，比如下图中A就是占满了的，有255个entries，而B和C分别只有4个entries和1个entry。用户可以根据实际的需要灵活配置，以节约内存空间。
大家应该都知道，ARM公司主要是依靠出售core的license来赚钱的，它给予了具体的芯片厂商一些自由发挥的空间，比如SMMUv3只规定了StreamID的大小是0-32个bits，但具体采用多少个bits，以及StreamID是怎样构成的，则都属于implementation defined。
但SMMUv3同时也做出了限制：如果StreamID的数目超过了64（也就是超过了6个bits），那么必须使用2-level的Stream table。

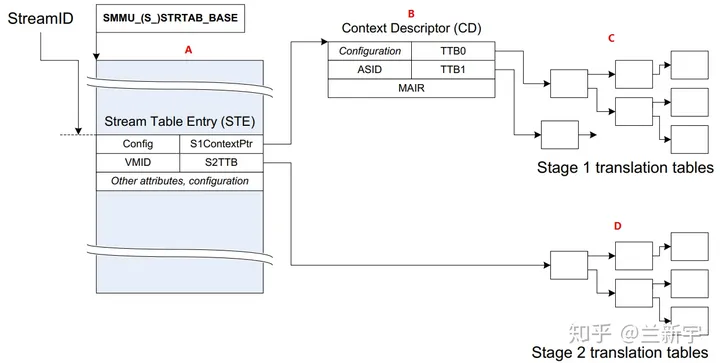

如果一个STE对应的设备要进行的是GPA->HPA的stage 2转换（关于stage请参考这篇文章的注[1]），那么该STE包含的S2TTB(Stage 2 Translate Table Base)将直接指向设备所属的guest VM对应的stage 2页表（下图中的D）。设备所属的VM由STE中的VMID标识，属于同一个VM的设备对应的STEs将指向同一个stage 2页表。
在同一个VM内，一个设备可能被VM内的多个进程共享，而这些进程会有不同的页表，因此一个设备在和不同进程交互时，也会使用不同的页表。为了区分，需要一个设备对应进程的描述信息，这个描述信息被称为CD(Context Descriptor)。

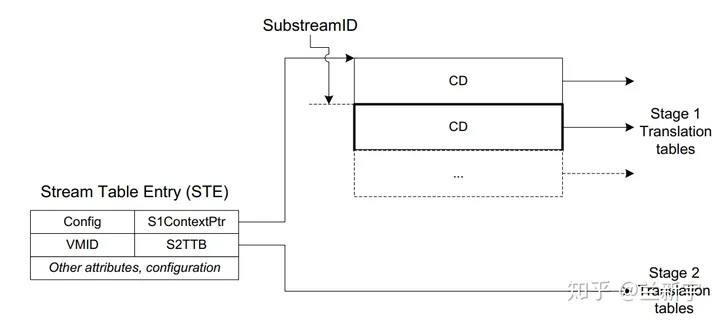

如果该设备需要进行的是GVA->GPA的stage 1转换（比如前面提到的用户空间的DMA传输），那么描述该设备的STE将指向当前进程对应的这个CD（下图中的B）。和同一个进程交互的不同设备将共用这个进程的stage 1页表，因此这些设备的STEs将指向同一个CD。
每个CD包含了一个标识进程的ASID，由TTB0和TTB1指向进程对应的stage 1页表（上图中的C）。熟悉ARM架构的同学应该知道，TTBR0和TTBR1是ARM中分别用来存储进程页表和内核页表的基地址的寄存器，由于这里不再是Register，而是内存中的Descriptor，但用途类似，所以就叫TTB0和TTB1。
同一个设备对应的所有CDs构成了一个CD table。CD table使用的查找索引被称为SubstreamID。SubstreamID最多占20个bits，这个规定是有出处的。熟悉PCIe的同学可能知道，PCIe中有个PASID，而PASID最大就是20个bits。SubstreamID基本就是和PASID对等的概念，虽然SMMU并不限于只支持PCIe的设备，但这里SubstreamID还是和PASID保持了统一的步调。

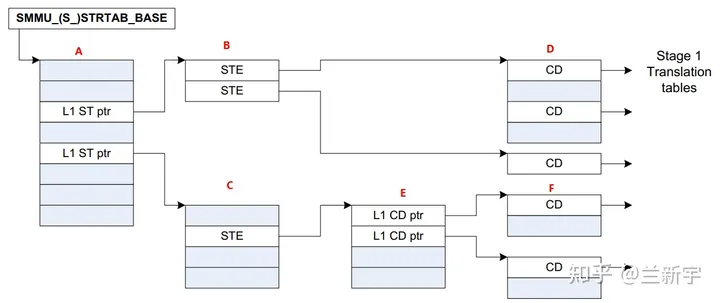

同Stream table一样，CD table可以是1-level的（下图中的D），也可以是2-level的（下图中的E和F）。
如果是熟悉x86的segmentation机制或者是看过这个系列的文章的同学，会不会发现SMMU中的这个Stream table/CD table，其实和x86中的GDT/LDT是很相似的。都是通过索引查找得到对应的entry，每一个entry都是记录的一些描述信息，而且后面还都是跟的page tables。
限于篇幅控制，下文继续。
参考：
ARM System Memory Management Unit Architecture Specification, version 3.1

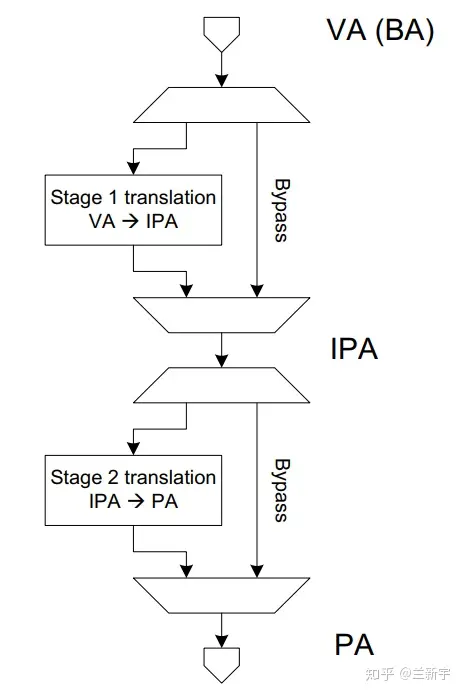

SMMU支持stage 1的GVA->GPA（按ARM的叫法则是VA->IPA）的转换，也支持stage 2的GPA->HPA（IPA->PA）的转换，你可以选择只进行stage 1的转换，不进行stage 2的转换，也可以绕过stage 1的转换，只用stage 2的转换，还可以stage 1和stage 2的转换都用。stage 1和stage 2的转换都不用……那就没SMMU什么事了。
就像你可以选择周六来加班，或者周天来加班，或者周六周天都来加班。周六周天都不来加班……一点问题也没有，反正只要来加班既有double的工资（这个不太恰当的类比源自笔者过去一段真实的工作经历，那么自由的时间安排和报酬的合理支付，以至于让我有次细数以前的加班经历时，竟然把这一段漏掉了，让你加了班还让你感觉到好像没有加过，这恐怕是加班的最高境界了吧）。
linux内核中关于SMMU的实现形式，也就是上面提到的这四种情况：
enum arm_smmu_domain_stage {
ARM_SMMU_DOMAIN_S1 = 0,
ARM_SMMU_DOMAIN_S2,
ARM_SMMU_DOMAIN_NESTED,
ARM_SMMU_DOMAIN_BYPASS,}x86的IOMMU
再来看看友商的 IOMMU 技术。其实原理都是差不多的，只是构造和名称上有些许差别。相对于 SMMU，Intel 的 IOMMU 跟 PCI(e) 的联系更加紧密。它是用 PCI(e) 中的 BDF 号（Bus/Device/Function，也叫 Requester ID）来标识设备。

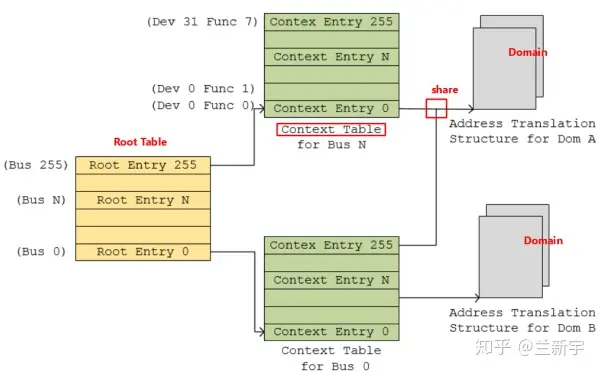

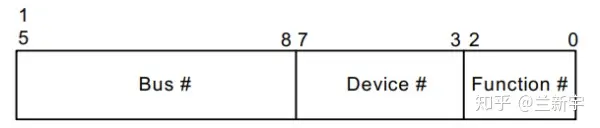

BDF 号被分为了两个部分，第一部分 Bus 占 8 个 bits，作为 Root Table 的索引；第二部分 Device 和 Function分别各占 5 个 bits 和 3 个 bits，作为 Context Table 的索引。这里 Root Table 和 Context Table 分别类似于SMMU 中 Stream table 的第一级和第二级，而 BDF 的作用就等同于 SMMU 中的 StreamID。
I/O页表
前面的文章还留了一个问题：为什么IOMMU要使用专门的I/O页表？以AMD的IOMMU为例，它和内置在一个CPU内的MMU（以下称作CPU MMU，ARM的CoreLink MMU，还有前面介绍的EPT/NPT，都属于CPU MMU）是存在一些区别的：

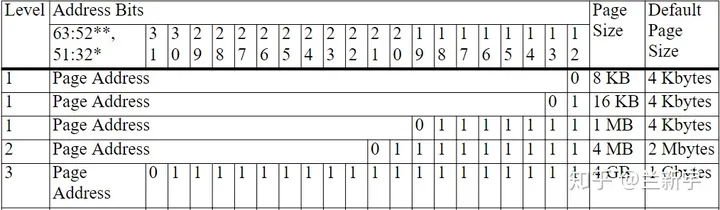

64位的x86_64系列的CPU MMU只支持4KB, 2MB和1GB的页大小（参考这篇文章），而AMD的IOMMU除了支持这些默认的页大小，还支持8KB, 16KB, 1MB, 4MB, 4GB的页大小。
CPU MMU需要按照页表结构一级一级的遍历，而当虚拟地址包含一长串的0的时候，AMD的IOMMU在查找时可以跳过其中的一级页表。
正因为有了IOMMU设计上的这些差异，使用专门的I/O页表可以获得更快的查找速度。如果非要用普通的页表也不是不可以，但需要舍弃IOMMU的一些特性，以适配普通页表的查找规则。然而，ARM的SMMU的设计就不是这样的，它使用普通的页表依然可以工作的很好，不需要专门的I/O页表。
参考：
Intel Virtualization Technology for Directed I/O Architecture Specification, Rev. 3.1
AMD I/O Virtualization Technology (IOMMU) Specification, Rev. 3.0.0
