实验目的

通过路由器实现不同vlan之间的通信

实验步骤

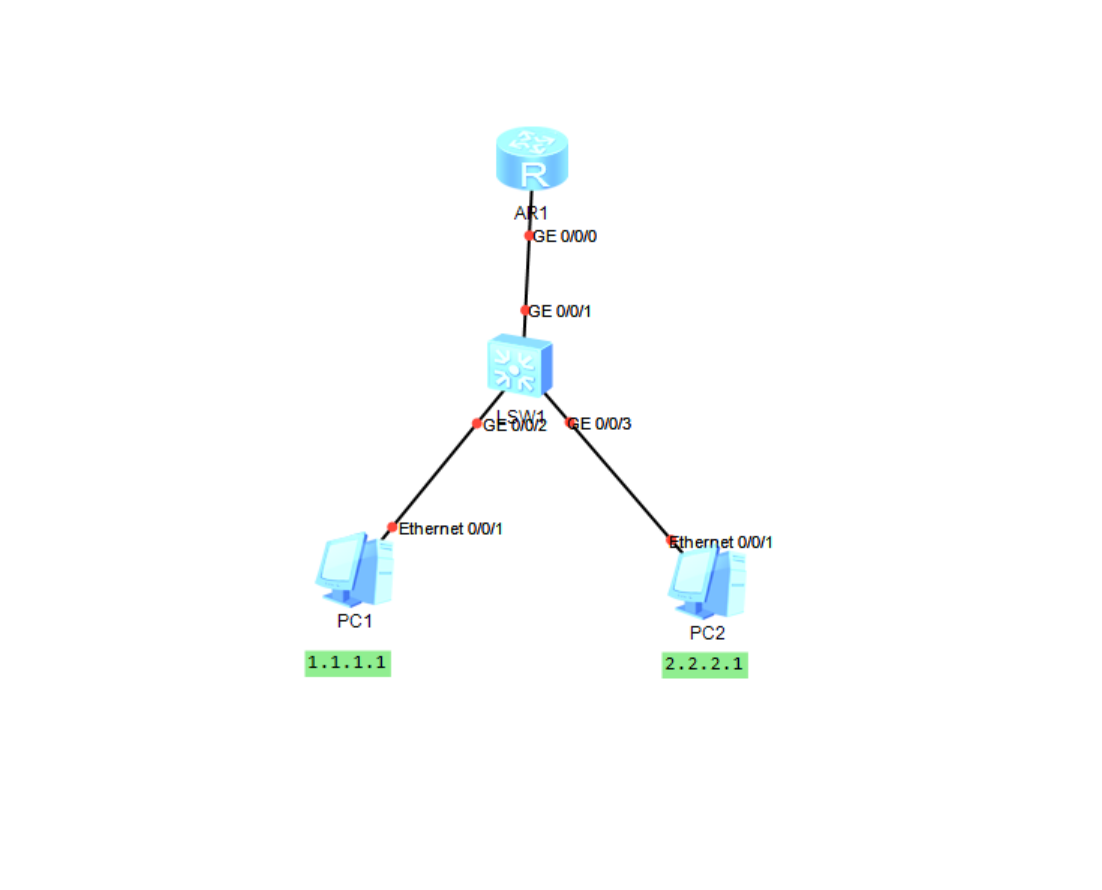

实验的拓扑图如图：

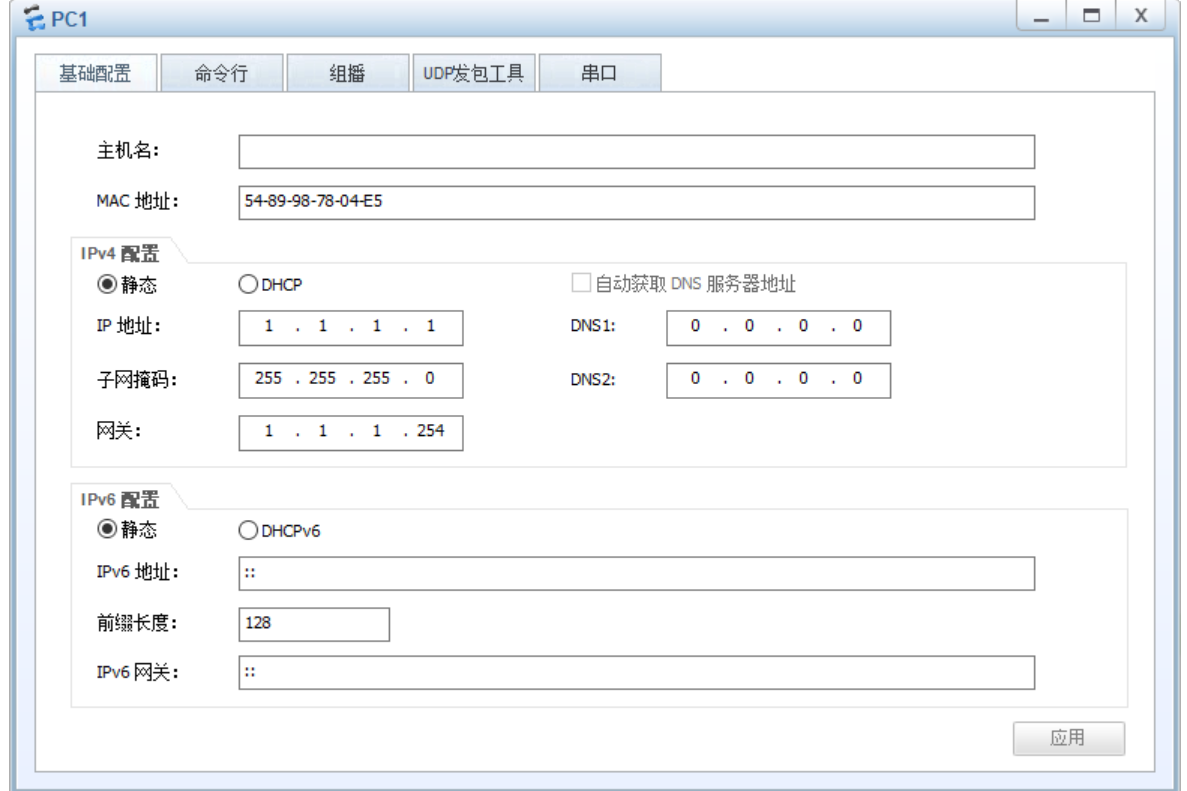

1.首先配置两天pc机的IP 子网掩码 网关

pc1：1.1.1.1 24 1.1.1.254

pc2：2.2.2.1 24 2.2.2.254

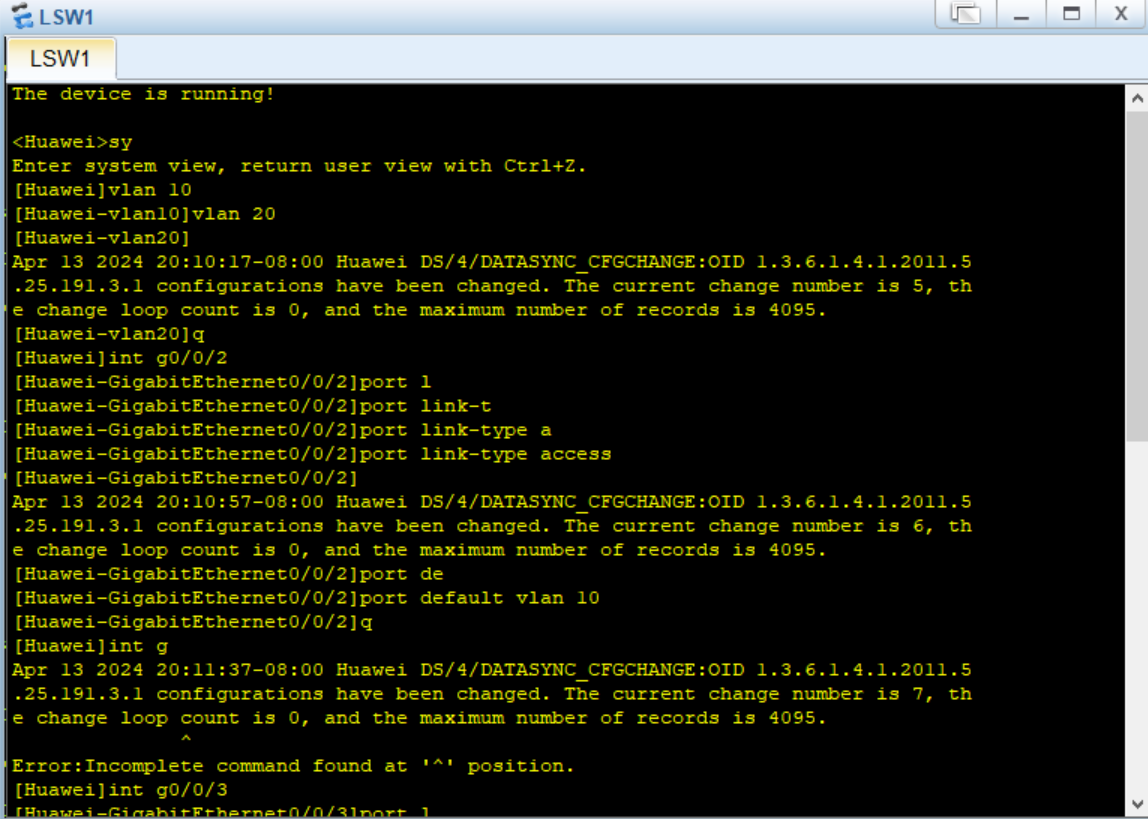

2.配置交换机

创建两个vlan并为其分配端口

[Huawei]vlan 10

[Huawei-vlan10]vlan 20

[Huawei]int g0/0/2

[Huawei-GigabitEthernet0/0/2]port link-type access

Huawei-GigabitEthernet0/0/2]port default vlan 10

[Huawei]int g0/0/3

[Huawei-GigabitEthernet0/0/3]port link-type access

[Huawei-GigabitEthernet0/0/3]port default vlan 20

[Huawei-GigabitEthernet0/0/3]int g0/0/1

[Huawei-GigabitEthernet0/0/1]port link-type trunk

[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all

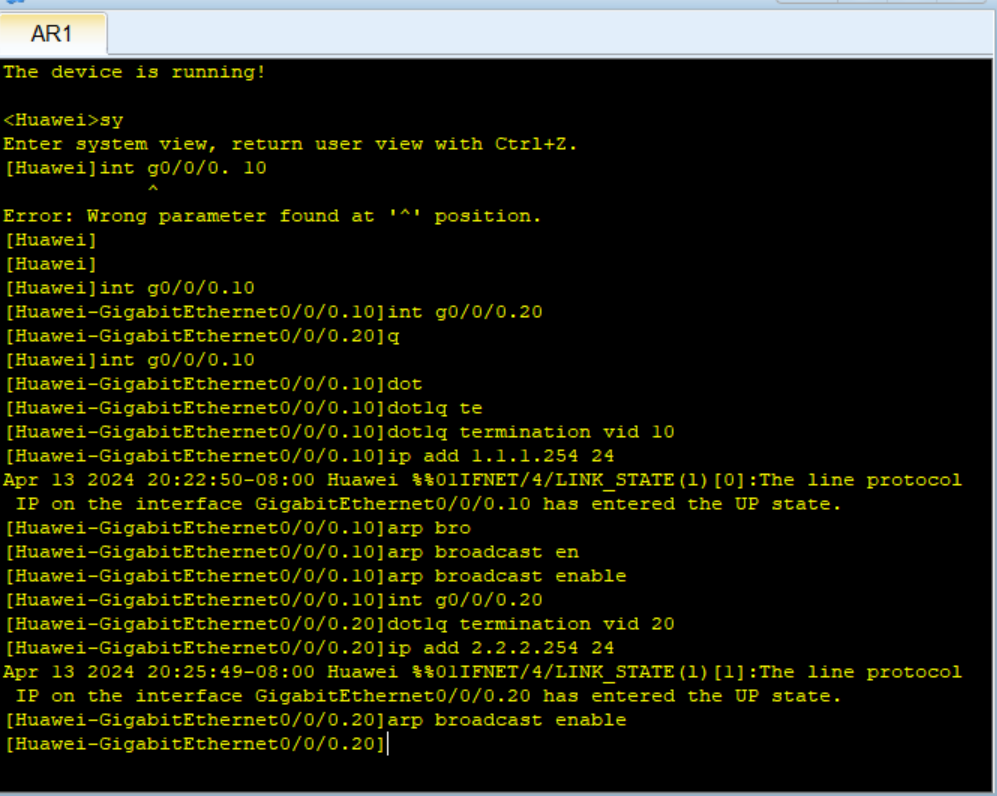

3.配置路由器

将端口分成两个子接口

[Huawei]int g0/0/0.10

[Huawei-GigabitEthernet0/0/0.10]int g0/0/0.20

[Huawei-GigabitEthernet0/0/0.10]dot1q termination vid 10    //绑定vlan10

[Huawei-GigabitEthernet0/0/0.10]ip add 1.1.1.254 24    //配置IP当网关

[Huawei-GigabitEthernet0/0/0.10]arp broadcast enable    //打开arp广播功能

[Huawei-GigabitEthernet0/0/0.10]int g0/0/0.20

[Huawei-GigabitEthernet0/0/0.20]dot1q termination vid 20

[Huawei-GigabitEthernet0/0/0.20]ip add 2.2.2.254 24

[Huawei-GigabitEthernet0/0/0.20]arp broadcast enable

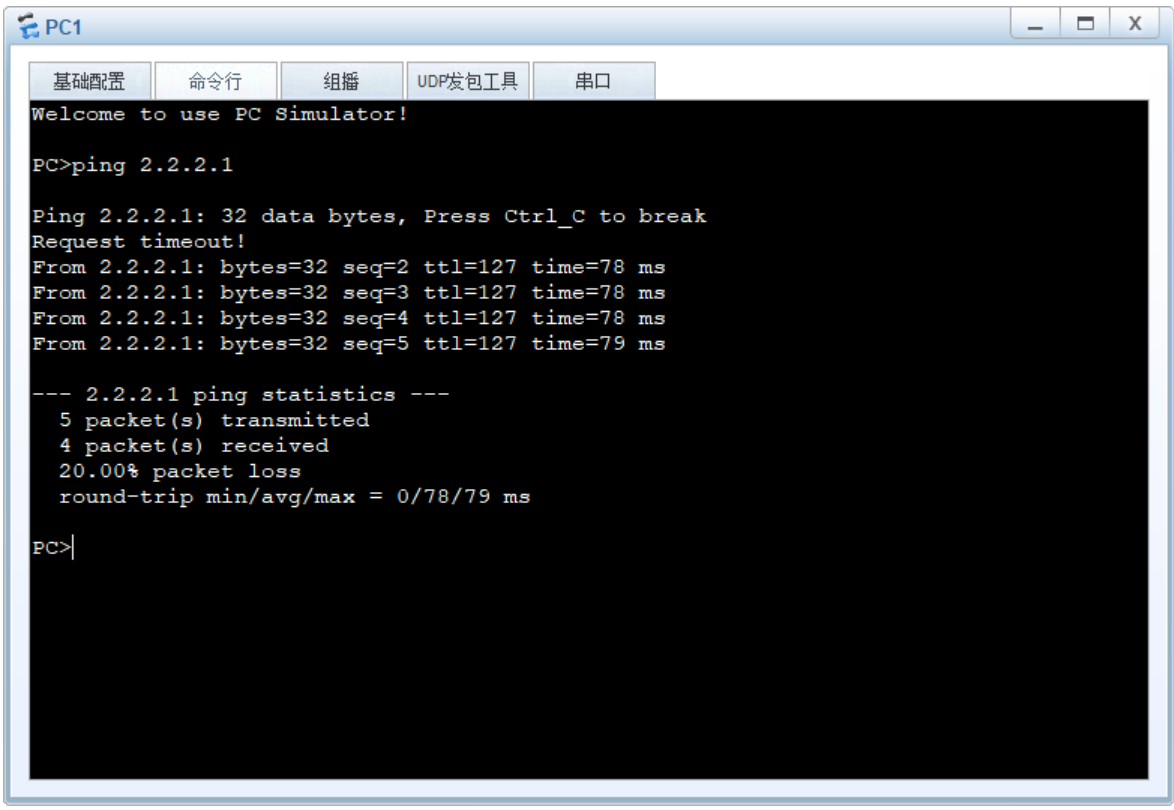

4.进行ping测试

成功ping通

实验完成
