实验目的

想要实现不同vlan之间的通信

实验步骤

1.网络拓扑图如图

3.配置中间的交换机

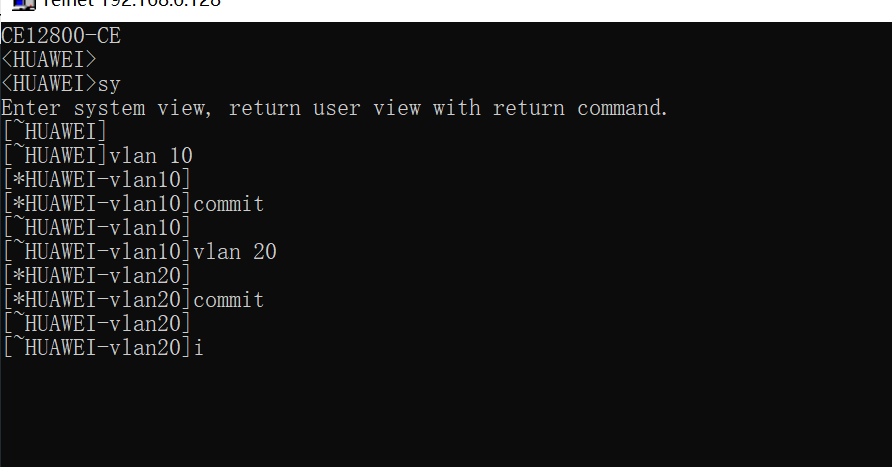

1. 创建两个vlan


2. 把接口g1/0/1 g1/0/2分别放入vlan10 vlan20 g1/0/0接口类型设置为trunk

int g1/0/1
port link-type access
port default vlan 10
int g1/0/2
port linkport default vlan 20-type access

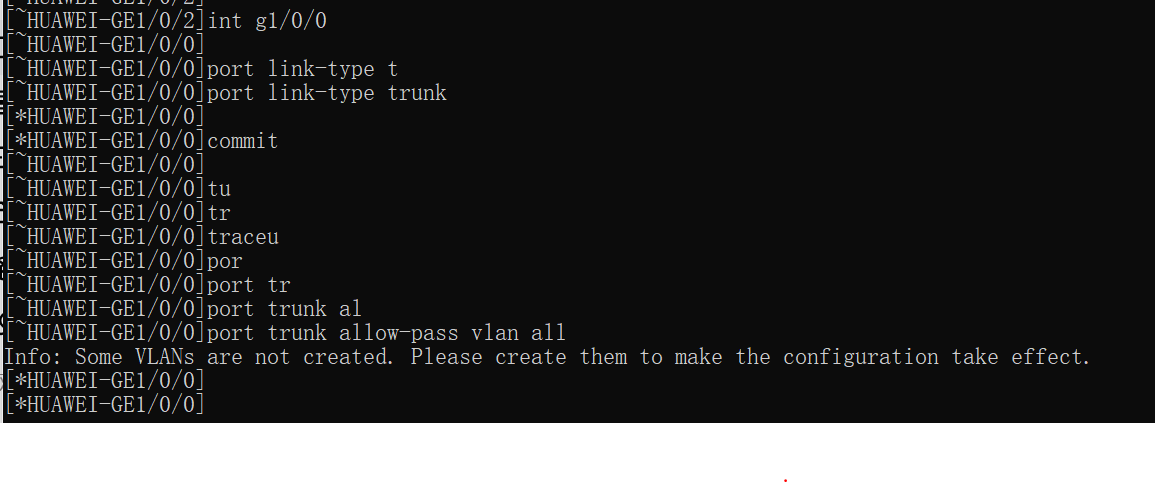

int g1/0/0
port link-type trunk
port trunk allow-pass vlan all

4.设置顶层交换机

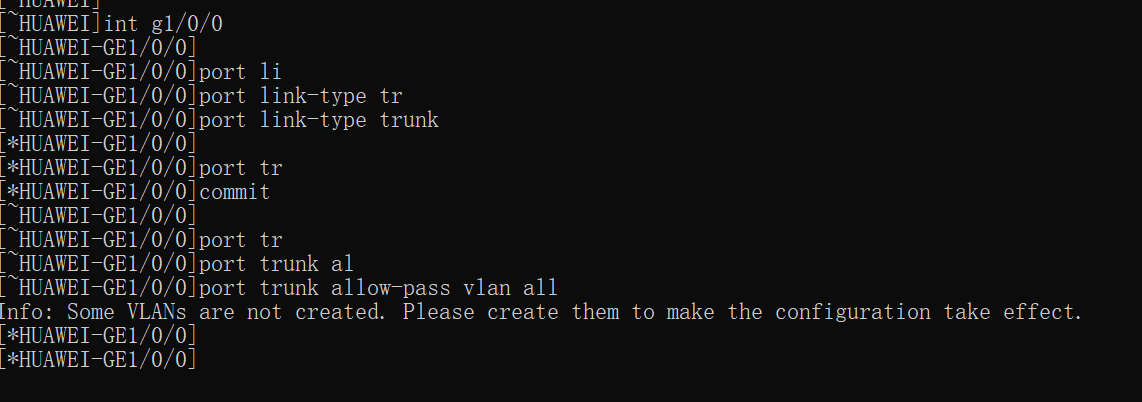

1. 设置交换机g1/0/0接口类似为trunk

2. 创建vlan 10 vlan 20

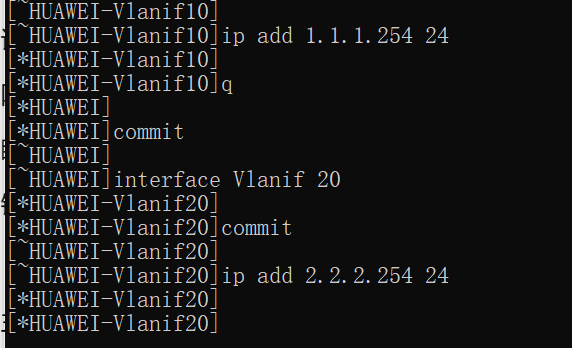

3. 配置vlanif

interface Vlanif 10
ip add 1.1.1.254 24
interface Vlanif 20
ip add 2.2.2.254 24

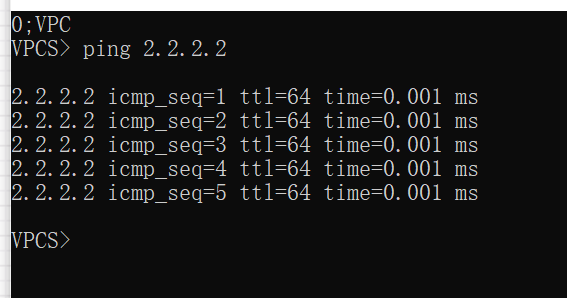

5.pc 进行ping测试

实验完成
