如何在Windows Server之间配置IPsec VPN（使用MMC和netsh两种方式配置Windows Server传输模式IPsec），分别使用netsh（Network shell）和MMC（Microsoft Management Console）两种方式配置了两台主机，并且协商成功。
IPsec的RFC协议规范提到（IPsec：RFC2401-互联网协议的安全架构），IPsec定义了两种类型的SA：传输模式和隧道模式。传输模式SA是两个主机之间的安全联盟；隧道模式SA是两个安全网关之间的安全联盟。我们之前测试的设备对接大多是安全网关之间隧道模式的IPsec（IPsec over GRE over IPv6配置案例），既然VSR也支持传输模式，那应该也可以和Windows Server主机协商起传输模式的IPsec。
理论成立，开始验证。
从“开始”→“管理工具”打开“本地安全策略”，就是从这里配置IPsec。

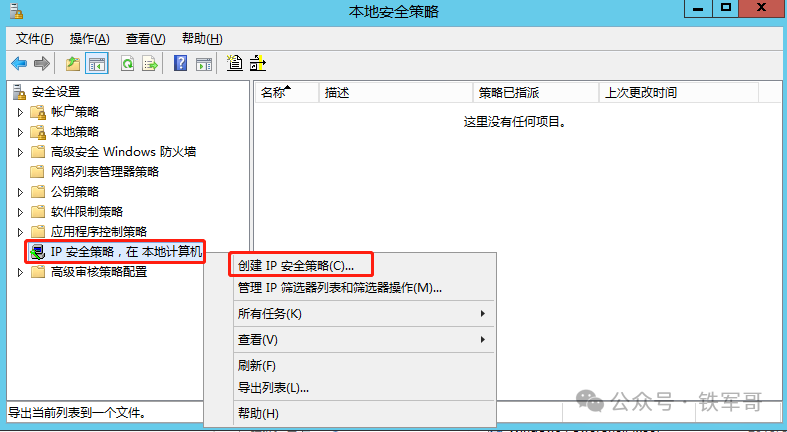

右击“IP安全策略，在本地计算机”，点击“创建IP安全策略”。

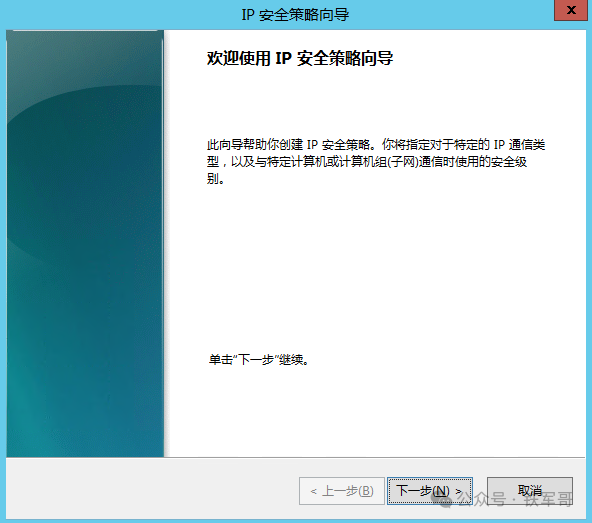

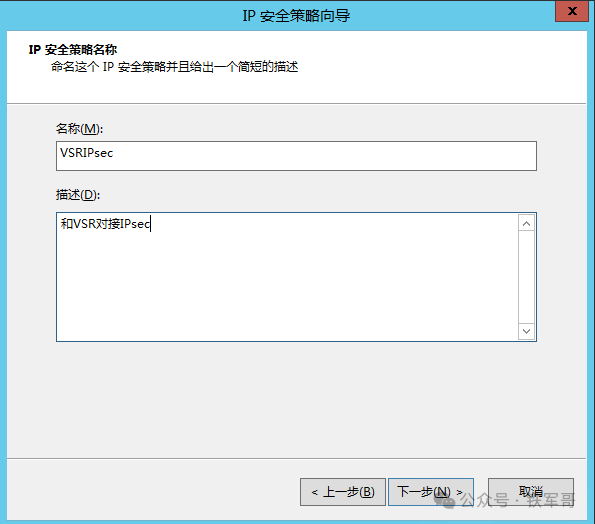

欢迎页面，直接“下一步”。配置“名称”和“描述”。

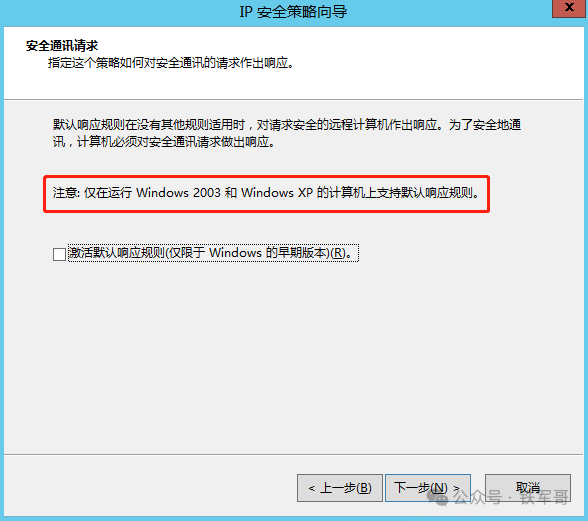

有“激活默认响应规则”的选项，不要选，给低版本系统使用的。

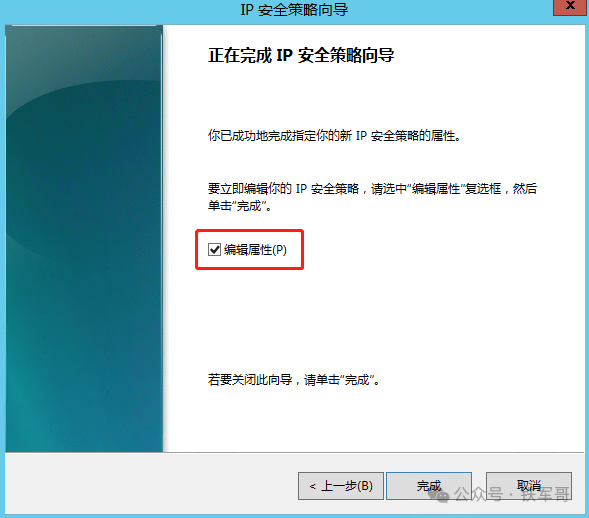

其实这里就是创建一个IPsec名称，勾选“编辑属性”完成配置。

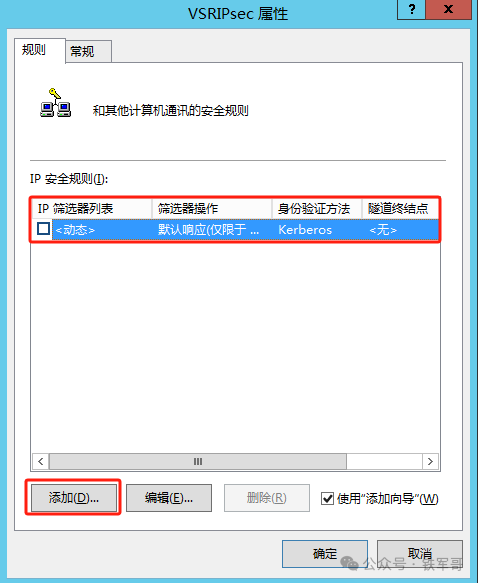

有一个默认的IP安全规则，可以不管它，点击“添加”规则。

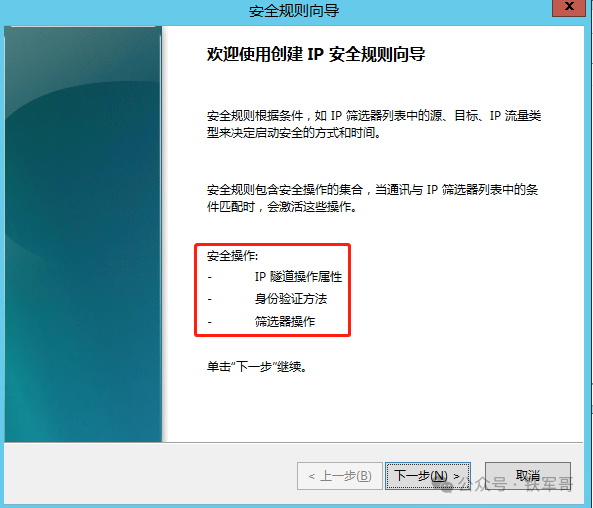

这里可以看到IPsec的配置步骤：IP隧道操作属性、身份验证方法和筛选器操作。

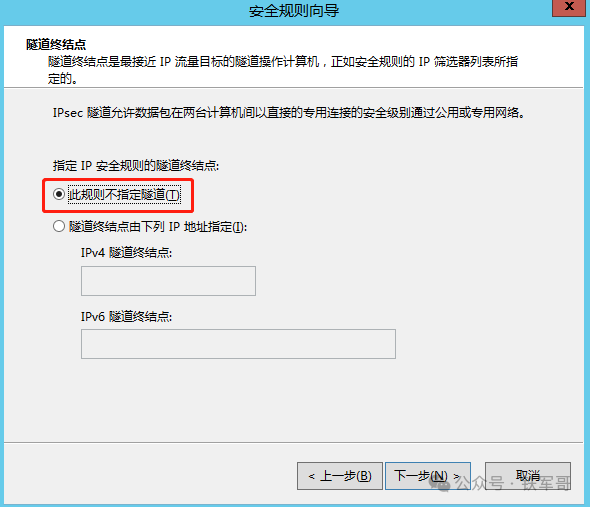

这里选择“此规则不指定隧道”，也就是传输模式。配置了隧道终点就成了隧道模式。

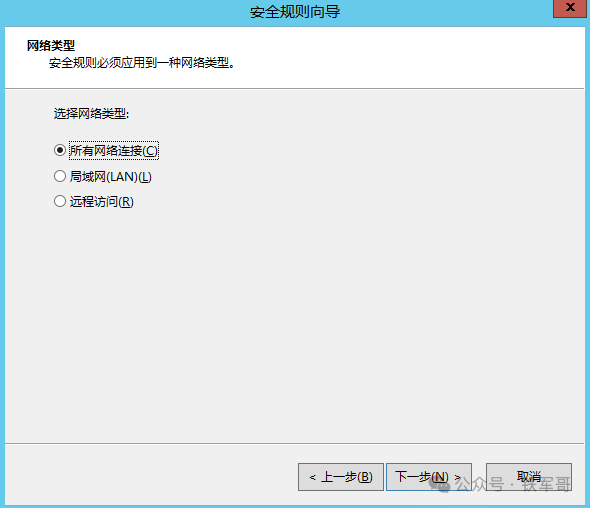

网络类型选择默认的“所有网络连接”即可。

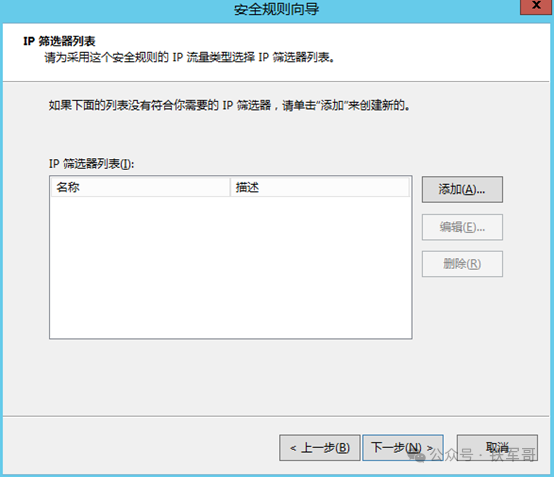

然后是“IP筛选器列表”，也就是filterlist，点击“添加”。

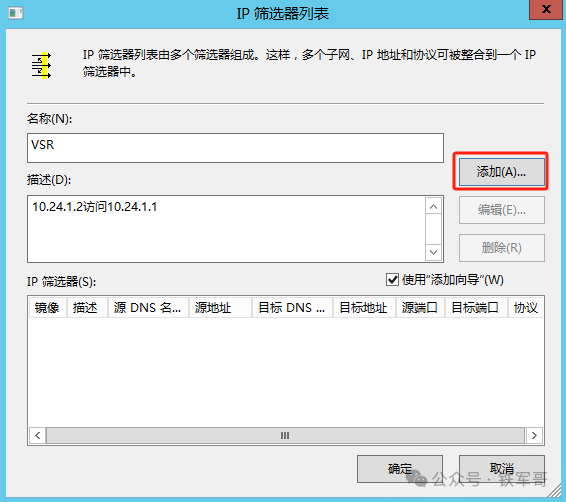

配置名称和描述，点击“添加”来增加筛选器。

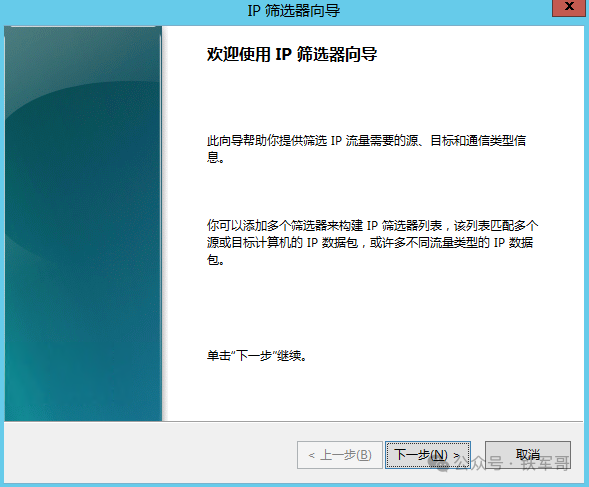

IP筛选器，也就是netsh里面的filter。
可选描述，勾选“镜像”，也就是双向流量。

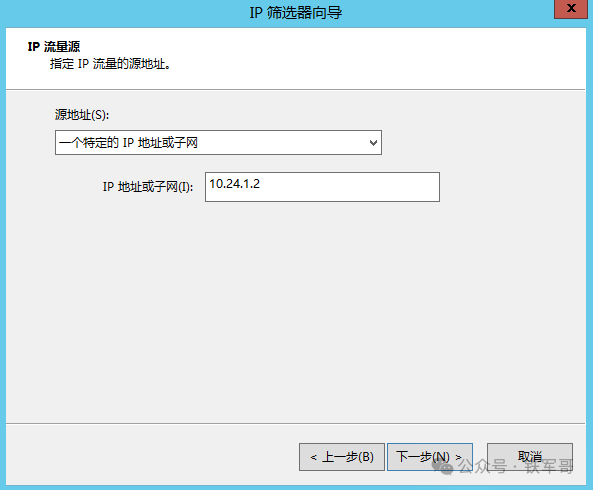

指定源地址，选择“一个特定的IP地址或子网”，也可以根据实际需求选择其他类型。

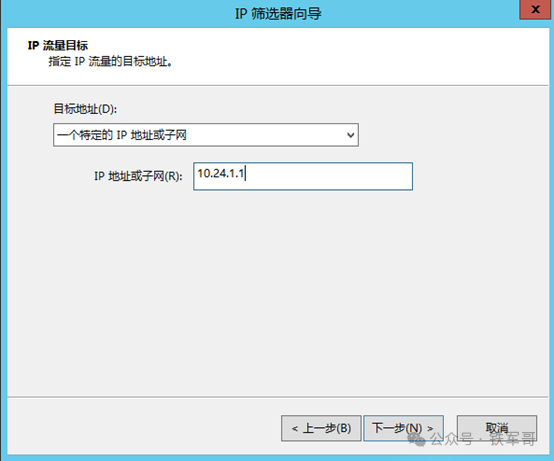

同理，填写目的地址。

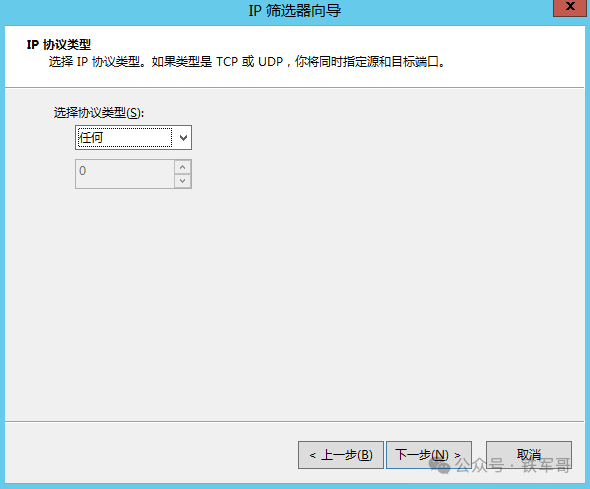

协议选择所有，这三步就像是IPsec设备配置的ACL一样。

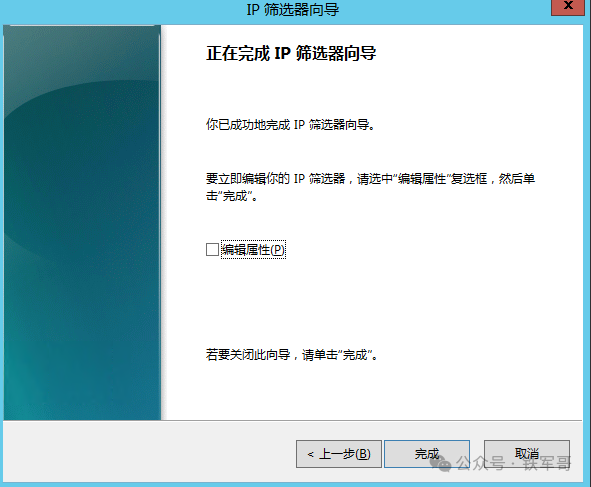

完成IP筛选器配置。

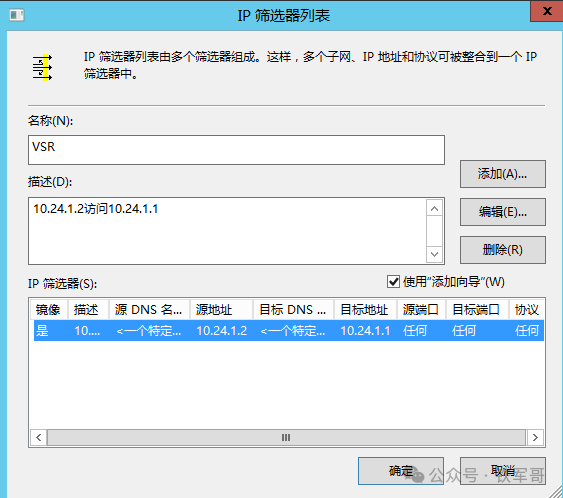

确认信息无误，点击确定。

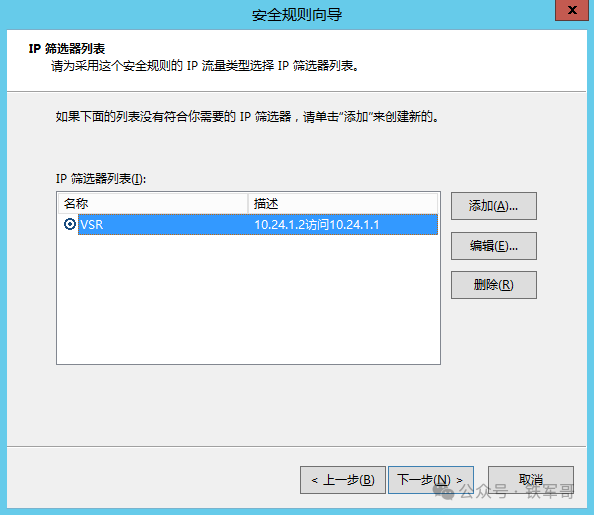

选中刚才创建的IP筛选器列表（包含筛选器），下一步。
配置筛选器，点击“添加”。

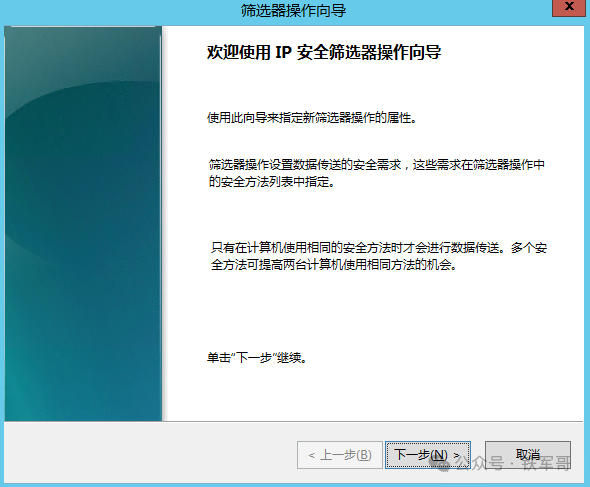

添加IP安全筛选器操作，也就是fliteraction。

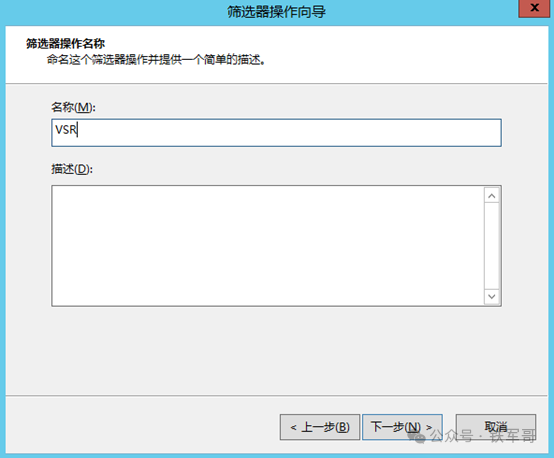

配置名称和描述信息。

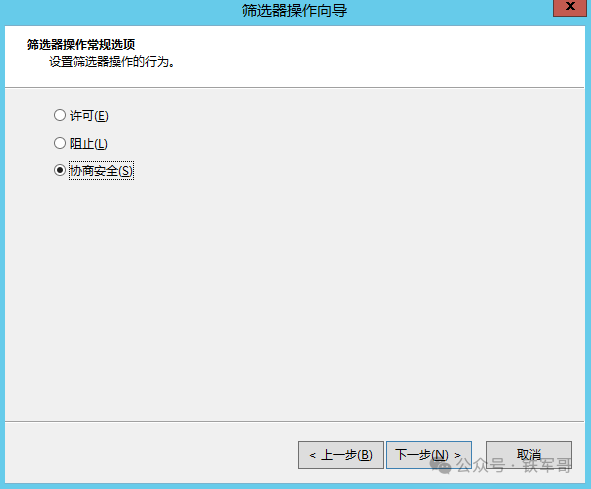

操作选择“协商安全”。

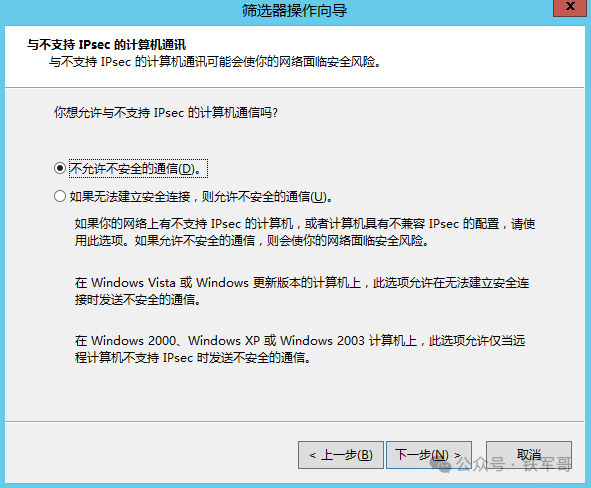

不允许与不支持IPsec的计算机通讯。

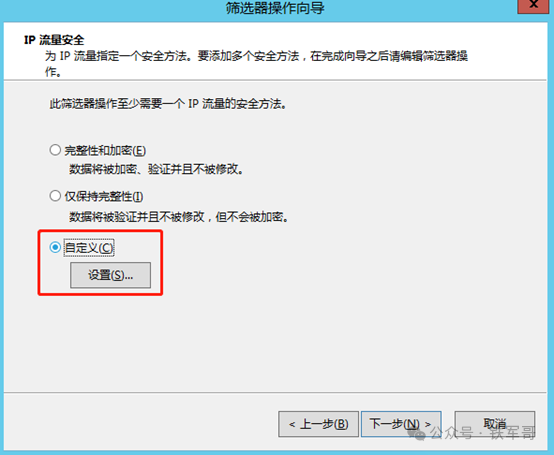

IP流量安全也就是对流量进行校验、加密，选择“自定义”，点击“设置”。

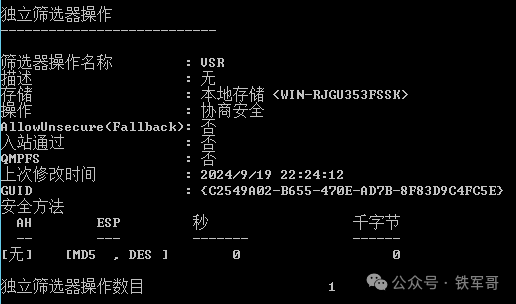

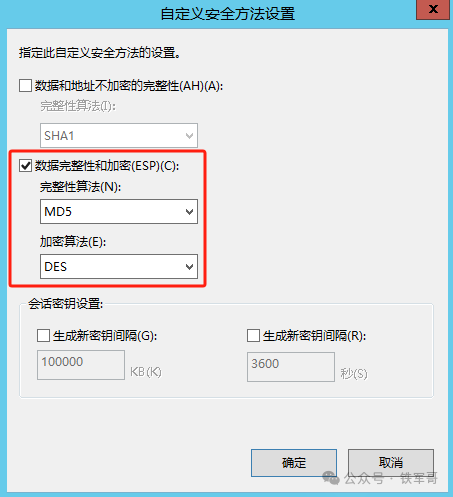

仅勾选ESP即可，完整性算法使用MD5，加密算法使用DES，点击“确定”完成设置。

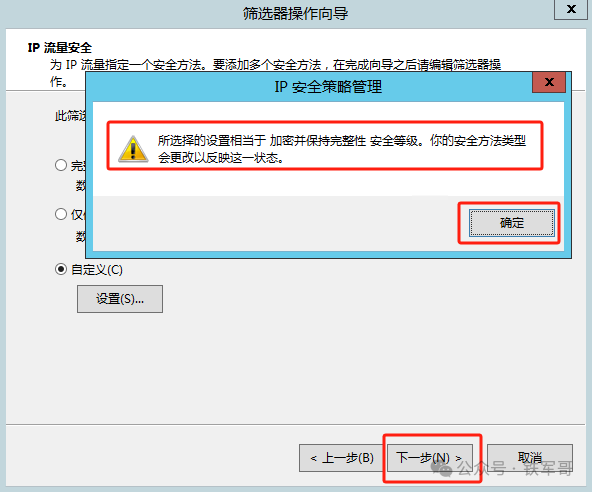

设置完成后，点击“下一步”。
完成IP安全性筛选器配置。

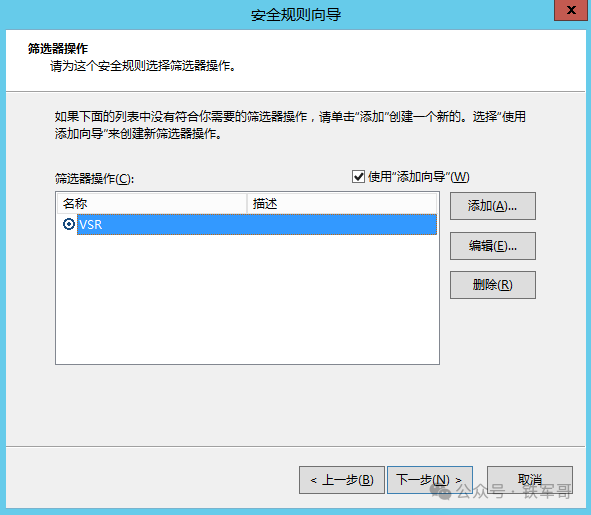

选中刚才添加的筛选器操作，点击“下一步”。

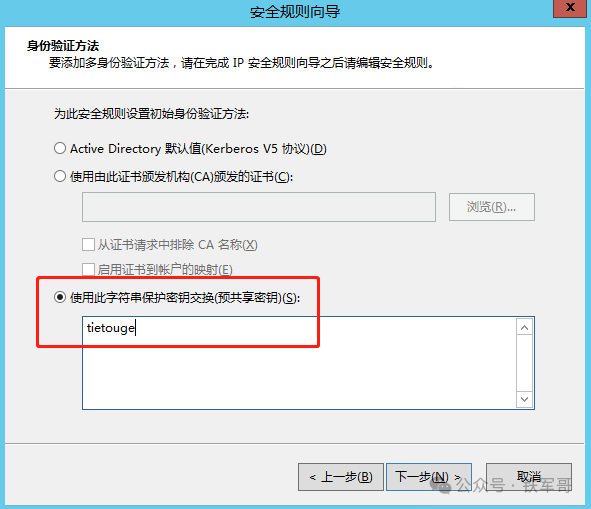

配置身份验证方法，选择预共享密钥（PSK），配置密钥。

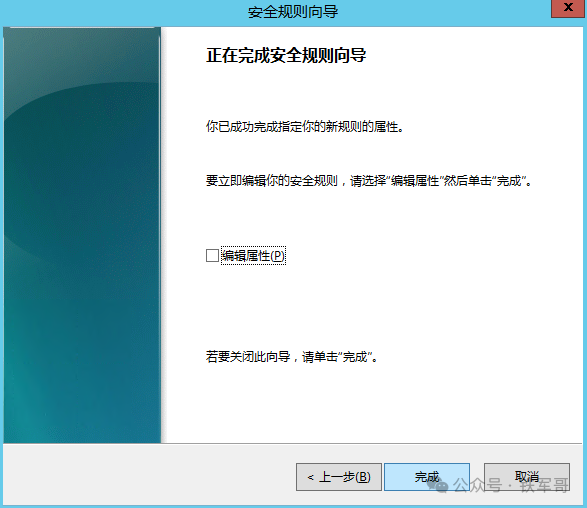

点击完成，这里就配完了。

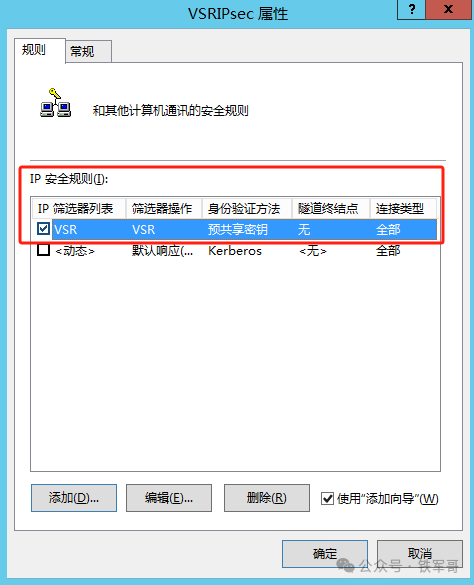

再看一下IPsec规则的属性。

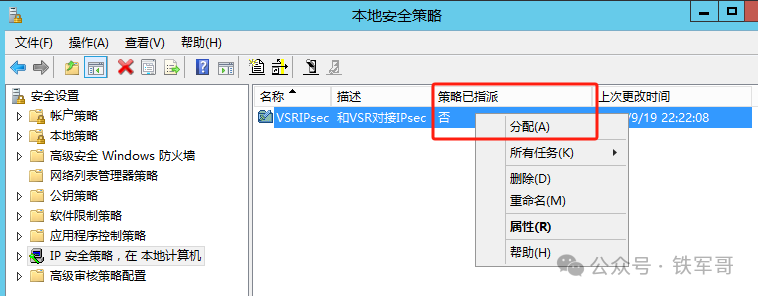

通过MMC方式配置的IPsec，默认是没有激活的，需要在“本地安全策略”中修改为“分配/已指派”，分配之后，策略已支配状态变更为“是”。
接下来，我们根据Windows Server的配置，在VSR上创建IPsec策略。
首先，创建名称为windows的IKE keychain，配置与IP地址为10.24.1.2的对端使用的预共享密钥为明文tietouge。
#ike keychain windows pre-shared-key address 10.24.1.2 255.255.255.0 key simple tietouge

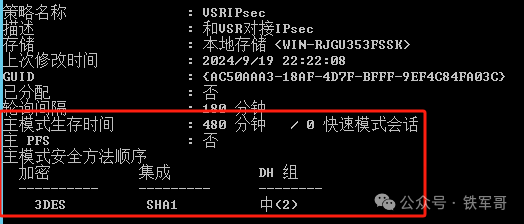

因为Windows Server的配置有些与众不同，所以需要调整一下IKE安全提议的配置。
我们新建一个安全提议，配置认证算法为SHA1，加密算法为3DES，指定DH组为2，设置SA生存时间为28800秒。
#ike proposal 3402 authentication-algorithm sha encryption-algorithm 3des-cbc dh group2 sa duration 28800
创建并配置IKE profile，名称为windows，调用keychain、proposal，并设置身份标识。
#ike profile windows keychain windows match remote identity address 10.24.1.2 255.255.255.255 match local address 10.24.1.1 proposal 3402
配置一个IPv4高级ACL，定义要保护由子网10.24.1.0/24去往子网10.24.1.0/24的数据流。
#acl advanced 3402 rule 0 permit ip source 10.20.24.0 0.0.0.255 destination 10.24.1.0 0.0.0.255
创建IPsec安全提议windows，将对IP报文的封装形式设置为传输模式，采用的安全协议默认为ESP，无需调整。需要配置ESP协议采用的加密算法为DES，认证算法为MD5。
#ipsec transform-set windows encapsulation-mode transport protocol esp esp encryption-algorithm des-cbc esp authentication-algorithm md5
创建一条IKE协商方式的IPsec安全策略，名称为windows，序列号为10。
指定引用ACL 3402，引用安全提议为windows，引用的IKE profile为windows。指定IPsec隧道的本端IP地址为10.24.1.1，对端IP地址为10.24.1.1。
#ipsec policy windows 10 isakmp transform-set windows security acl 3402 local-address 10.24.1.1 remote-address 10.24.1.2 ike-profile windows
在接口G2/0上应用安全策略windows。
#interface GigabitEthernet2/0 ip address 10.24.1.1 255.255.255.0 ipsec apply policy windows

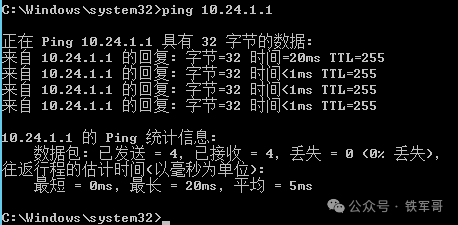

配置完成后，我们在Windows Server系统中使用ping触发协商，跟以往不同，首包并没有丢失，只是时延变得稍微大了一些。

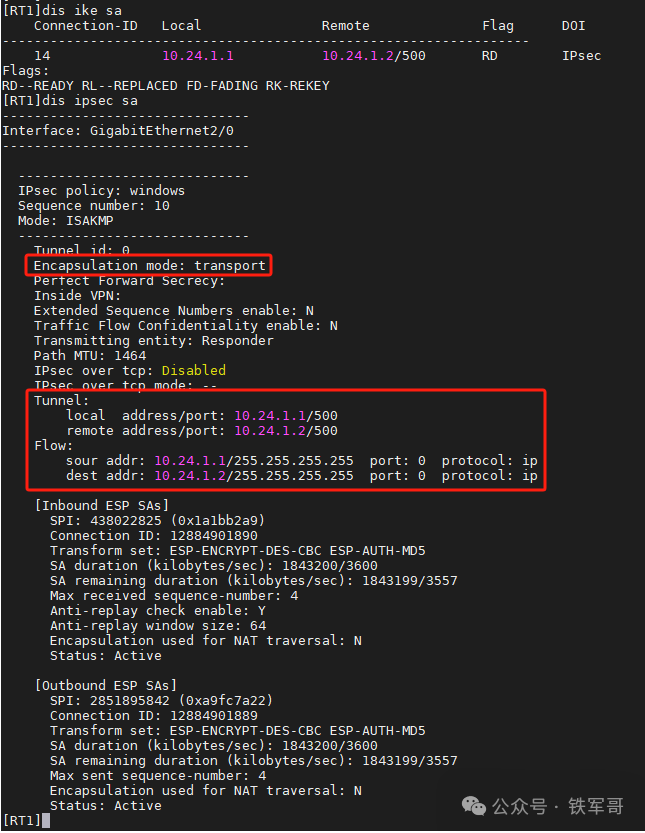

在VSR上查看IKE SA和IPsec SA信息。

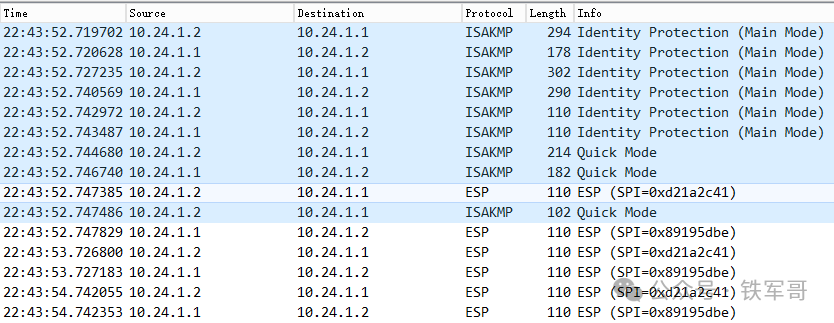

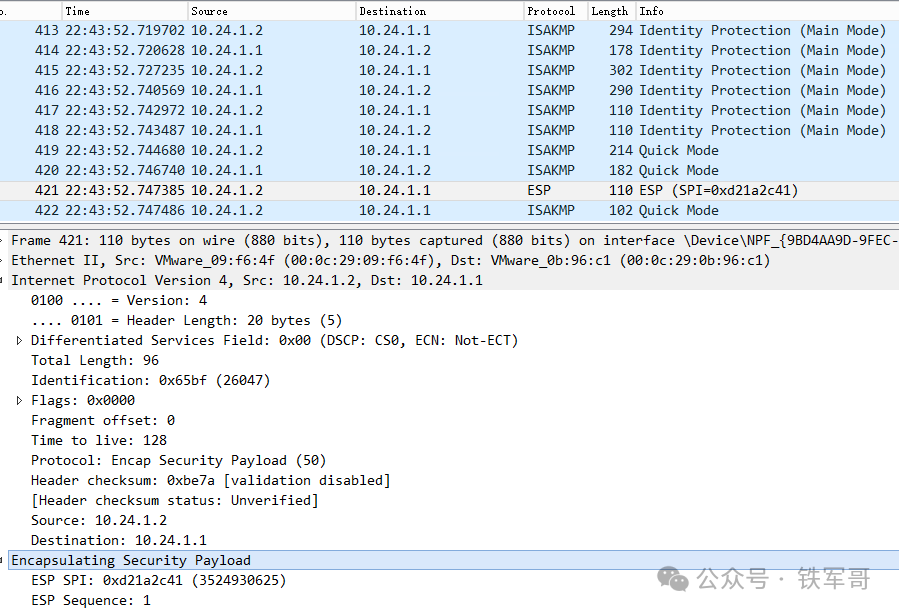

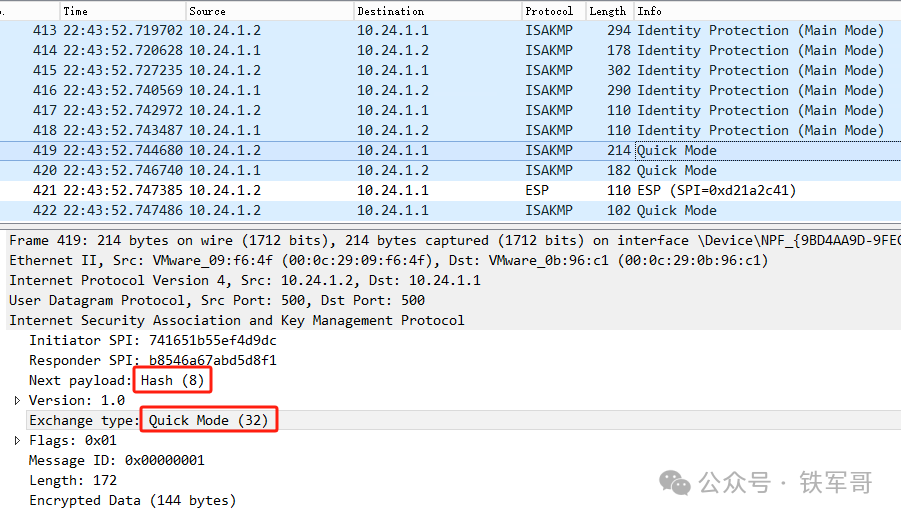

查看抓包信息，可以看到有一个ESP报文夹在了快速模式的报文交互中间，可能是这个操作导致了首包时延增加，两端都启用之后，快速建立起IPsec隧道连接。

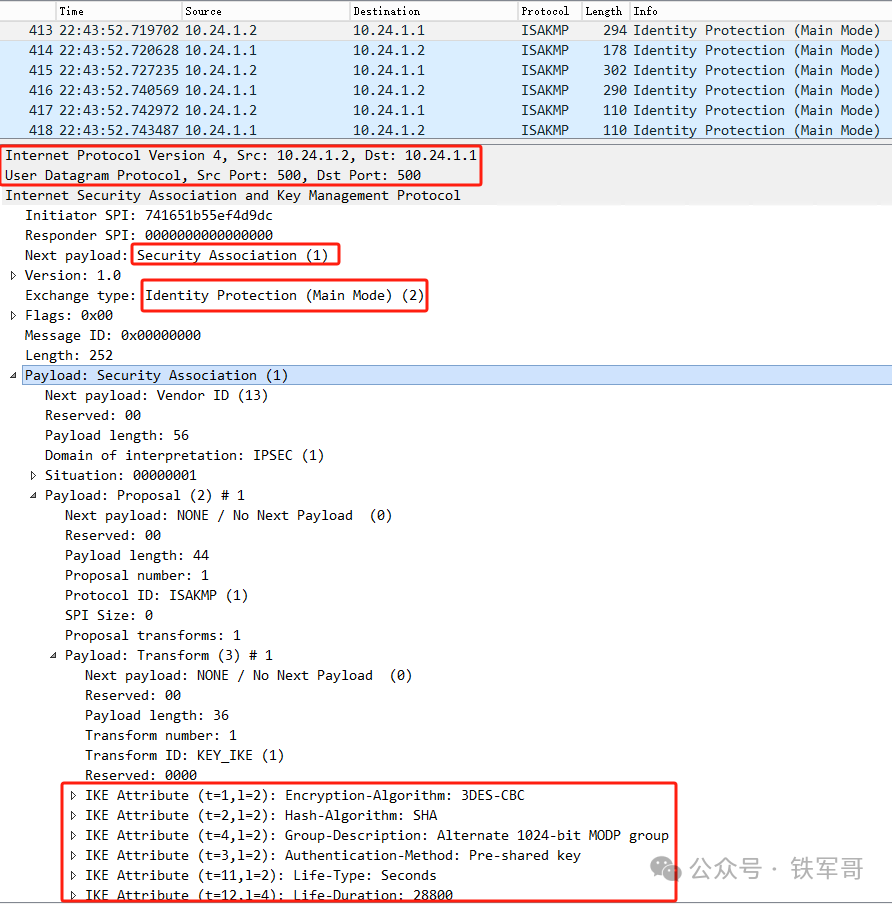

然后是主模式（static）的安全协商过程，能看到使用UDP500端口，以及其他相关信息。

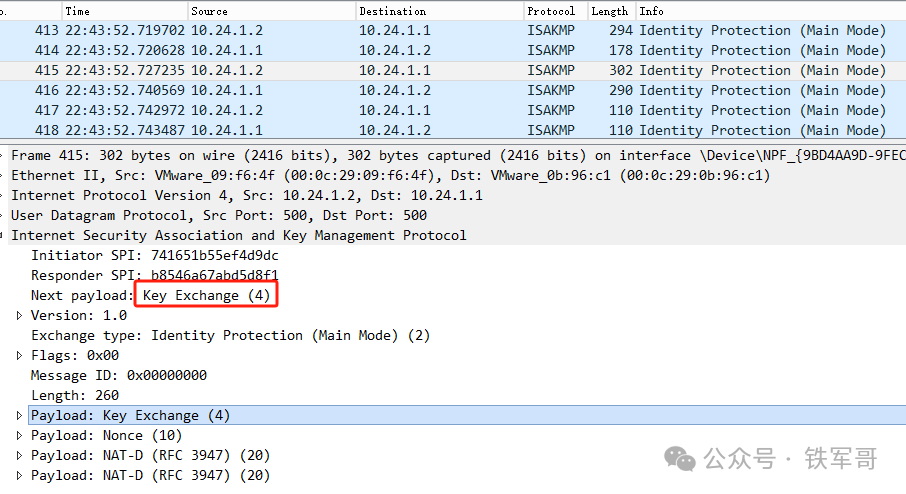

然后是密钥交换过程。

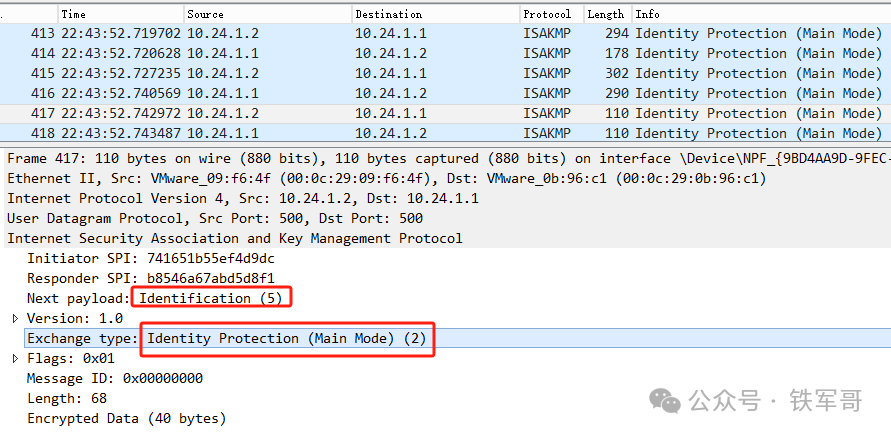

然后是鉴别，此时数据已经加密。
然后是进行加密，状态也成了双方确认。
最后就是正常通信过程，可以看到正常的报文封装格式和ESP隧道模式是一样的。
