二、地址规划
Vlan100：10.23.100.1/24 AP的管理IP地址
Vlan101：10.23.101.1/24 无线用户获取的IP地址
三、基础配置
交换机(SW)：
<Huawei>system-view [Huawei]sysname SW [SW]vlan batch 100 101 # 创建Vlan [SW]interface GigabitEthernet0/0/1 [SW-GigabitEthernet0/0/1]description AC [SW-GigabitEthernet0/0/1]port link-type trunk [SW-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 to 101 # 设置备注为AC,设置端口为trunk 放行Vlan 100 101 [SW-GigabitEthernet0/0/1]interface GigabitEthernet0/0/2 [SW-GigabitEthernet0/0/2]description AP [SW-GigabitEthernet0/0/2]port link-type trunk [SW-GigabitEthernet0/0/2]port trunk pvid vlan 100 [SW-GigabitEthernet0/0/2]port trunk allow-pass vlan 100 to 101 # 设置备注为AP,设置端口为trunk ,给这个端口打标签100，放行Vlan 100 101
AC配置：
<AC6005>system-view [AC6005]sysname AC [AC]vlan batch 100 101 # 创建Vlan [AC]dhcp enable # 开启DHCP服务 [AC]interface Vlanif 100 # 进入Vlan100 [AC-Vlanif100]description AP_Manage [AC-Vlanif100]ip add 10.23.100.1 24 # 设置管理vlan ip [AC-Vlanif100]dhcp select interface # 为DHCP选择源接口 [AC-Vlanif100]quit [AC]interface Vlanif 101 # 进入Vlan101 [AC-Vlanif101]description USER [AC-Vlanif101]ip add 10.23.101.1 24 # 设置用户vlan ip [AC-Vlanif101]dhcp select interface # 为DHCP选择源接口 [AC-Vlanif101]capwap source interface Vlanif 100 # 为capwap隧道绑定vlan [AC]interface GigabitEthernet0/0/1 [AC-GigabitEthernet0/0/1]port link-type trunk [AC-GigabitEthernet0/0/1]port trunk allow-pass vlan 100 101 # 配置AC接口配置设置trunk口，放行100 101 [AC-GigabitEthernet0/0/1]quit [AC]wlan # 进入无线视图 [AC-wlan-view]ap auth-mode no-auth # 开启AP上线 不需要认证（自动发现）
AP上线：
1、启动AP

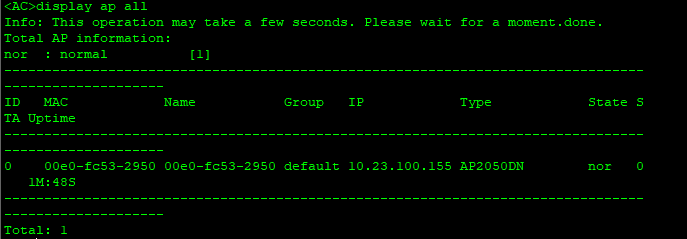

2、查看AP上线情况
display ap all
状态为
nor表示上线成功
五、配置无线模板
[AC]wlan # 进入无线视图 [AC-wlan-view]regulatory-domain-profile name hadesr # 创建域管理模板，名称为hadesr [AC-wlan-regulate-domain-hadesr]country-code CN # 配置国家代码 [AC-wlan-regulate-domain-hadesr]ssid-profile name hadesr-ssid # 创建SSID模板，名称为hadesr-ssid [AC-wlan-ssid-prof-hadesr-ssid]ssid Hadesr # 配置SSID名称为Hadesr [AC-wlan-ssid-prof-hadesr-ssid]security-profile name hadesr-security # 创建安全策略，名称为hadesr-security [AC-wlan-sec-prof-hadesr-security]security wpa-wpa2 psk pass-phrase 123456789 aes # SSID密码为123456789 ters a to z, uppercase letters A to Z, digits, and special characters. Continue?[Y/N]: y [AC-wlan-sec-prof-hadesr-security]vap-profile name hadesr-vap # 创建VAP模板 [AC-wlan-vap-prof-hadesr-vap]forward-mode direct-forward # 配置业务数据转发模式 [AC-wlan-vap-prof-hadesr-vap]security-profile hadesr-security # 绑定安全策略 [AC-wlan-vap-prof-hadesr-vap]ssid-profile hadesr-ssid # 绑定SSID模板 [AC-wlan-vap-prof-hadesr-vap]service-vlan vlan-id 101 # 绑定业务VLAN [AC-wlan-vap-prof-hadesr-vap]ap-group name hadesr-ap-group # 创建AP组，名称为office-ap-group [AC-wlan-ap-group-hadesr-ap-group]regulatory-domain-profile hadesr # 绑定域模板 onfigurations of the radio and reset the AP. Continue?[Y/N]: y [AC-wlan-ap-group-hadesr-ap-group]vap-profile hadesr-vap wlan 1 radio 0 # 绑定vap模板到射频卡0上，radio 0表示2.4g信号 [AC-wlan-ap-group-hadesr-ap-group]vap-profile hadesr-vap wlan 1 radio 1 # 绑定vap模板到射频卡1上，radio 1表示5g信号 [AC-wlan-ap-group-hadesr-ap-group]ap-id 0 [AC-wlan-ap-0]ap-name AP-Hadesr [AC-wlan-ap-0]ap-group hadesr-ap-group # 将ap放入到ap-group组中，0是AP的ID可以使用display ap all命令查看 clear channel, power and antenna gain configurations of the radio, Whether to continue? [Y/N]: y
等待

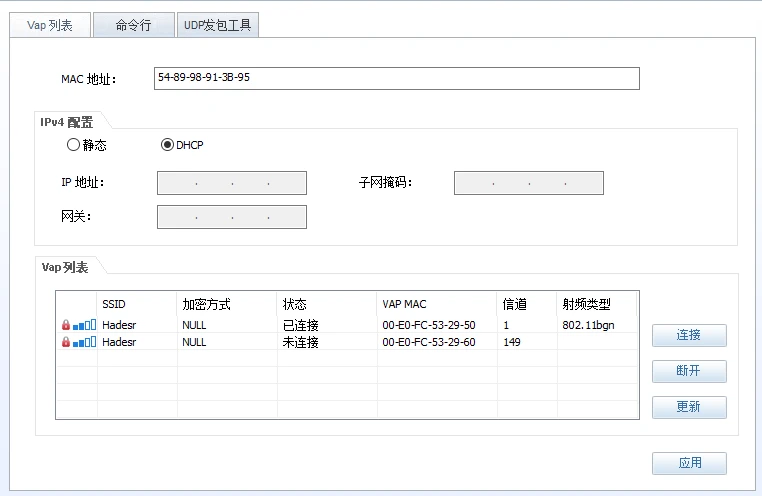

ap重启，并用笔记本连接wlan

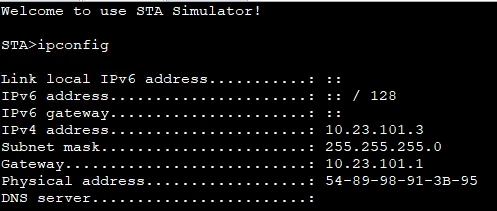

验证：
最后：如果发给别人，设备关闭前记得使用
save命令
