实际应用场景中，如果和SD-WAN结合起来，很少会使用这种两端直连的场景（IKE主模式及预共享密钥认证配置）。或者说，两个子网的互通可能是通过第三台设备来实现的。举例说明一下，上次的实验中，RTB和RTC是直接建立的IPsec隧道，而实际应用中，有可能是RTA和RTB、RTC之间分别建立IPsec隧道，再实现RTB和RTC两台设备下挂子网的互通。
某SD-WAN使用场景，组网使用3台路由器。图中RTA为总部设备，RTB、RTC为分支设备，RTA和RTB、RTC之间分别建立IPsec隧道，对PCB所在的子网（10.1.1.0/24）与PCC所在的子网（10.1.2.0/24）之间的数据流进行安全保护。具体要求如下：
· 封装形式为隧道模式。
· 安全协议采用ESP协议。
· 加密算法采用128比特的AES，认证算法采用HMAC-SHA1。
· IKE协商方式建立IPsec SA。
采用IKE方式建立保护IPv4报文的IPsec隧道。
RTB和RTC和RTA建立IPsec隧道时，保护的数据流和上次是一样的，都是两端的私网地址。不同的是，两端私网的互访流量会在RTA上解封装，这样一来，RTA上就要增加到两端内网的路由信息。
这么一来，配置是不是就清晰了，直接上配置。
#sysname RTA#interface GigabitEthernet0/0 ip address 12.1.1.1 255.255.255.0 ipsec apply policy map2#interface GigabitEthernet0/1 ip address 13.1.1.1 255.255.255.0 ipsec apply policy map3#ip route-static 10.1.1.0 24 12.1.1.2ip route-static 10.1.2.0 24 13.1.1.3#acl advanced 3401 rule 0 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255 rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255#ipsec transform-set tran1 esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha1#ipsec policy map2 10 isakmp transform-set tran1 security acl 3401 local-address 12.1.1.1 remote-address 12.1.1.2 ike-profile pro2#ipsec policy map3 10 isakmp transform-set tran1 security acl 3401 local-address 13.1.1.1 remote-address 13.1.1.3 ike-profile pro3#ike profile pro2 keychain key2 match remote identity address 12.1.1.2 255.255.255.0#ike profile pro3 keychain key3 match remote identity address 13.1.1.3 255.255.255.0#ike keychain key2 pre-shared-key address 12.1.1.2 255.255.255.0 key simple qwe123#ike keychain key3 pre-shared-key address 13.1.1.3 255.255.255.0 key simple qwe123
#sysname RTB#interface GigabitEthernet0/0 ip address 10.1.1.1 255.255.255.0#interface GigabitEthernet0/1 ip address 12.1.1.2 255.255.255.0 ipsec apply policy map1#ip route-static 10.1.2.0 24 12.1.1.1ip route-static 13.1.1.0 24 12.1.1.1#acl advanced 3401 rule 0 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255#ipsec transform-set tran1 esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha1#ipsec policy map1 10 isakmp transform-set tran1 security acl 3401 local-address 12.1.1.2 remote-address 12.1.1.1 ike-profile pro1#ike profile pro1 keychain key1 match remote identity address 12.1.1.1 255.255.255.0#ike keychain key1 pre-shared-key address 12.1.1.1 255.255.255.0 key simple qwe123
#sysname RTC#interface GigabitEthernet0/0 ip address 10.1.2.1 255.255.255.0#interface GigabitEthernet0/1 ip address 13.1.1.3 255.255.255.0 ipsec apply policy map1#ip route-static 10.1.1.0 24 13.1.1.1ip route-static 12.1.1.0 24 13.1.1.1#acl advanced 3401 rule 0 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255#ipsec transform-set tran1 esp encryption-algorithm aes-cbc-128 esp authentication-algorithm sha1#ipsec policy map1 10 isakmp transform-set tran1 security acl 3401 local-address 13.1.1.3 remote-address 13.1.1.1 ike-profile pro1#ike profile pro1 keychain key1 match remote identity address 13.1.1.1 255.255.255.0#ike keychain key1 pre-shared-key address 13.1.1.1 255.255.255.0 key simple qwe123
以上配置完成后，使用10.1.2.2主动访问10.1.1.2，来触发IKE进行IPsec SA的协商。
IKE成功协商出IPsec SA后，子网10.1.1.0/24与子网10.1.2.0/24之间数据流的传输将受到IPsec SA的保护。
可通过命令查看到RTA的IKE提议信息。

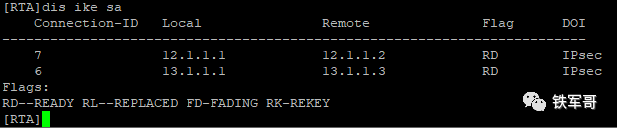

可通过命令查看到RTA上IKE第一阶段协商成功后生成的IKE SA信息。
如果带上verbose，可以看到更多的详细信息。
和上次不同，我们可以看到RTA既是发起者又是响应者。我发起访问的流量是从RTC过来的，所以对于RTA来讲，RTC是发起者，RTA是响应者；当流量去往RTB时，RTA对于RTB来讲就又是发起者了。
同样的，两段IKE SA中本地和对端的端口号都是500，也能看到1阶段的交换模式是主模式。

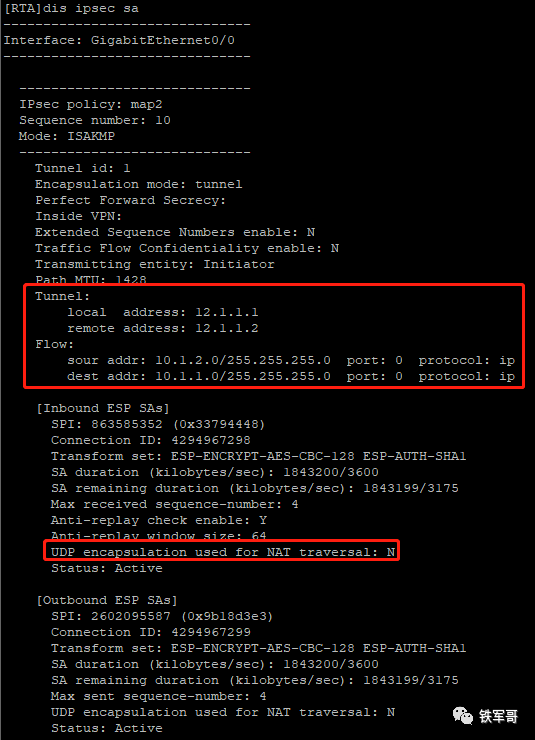

通过命令查看到协商生成的IPsec SA。
display ipsec sa

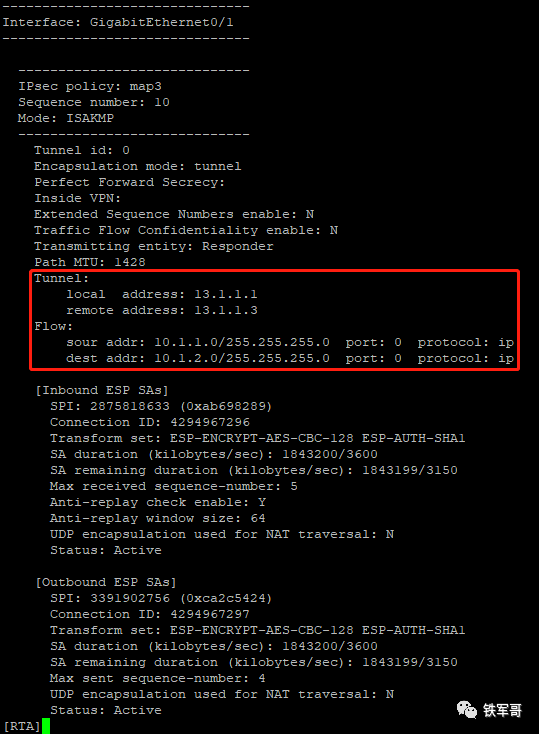

上面是RTA和RTB之间的SA，下面是RTA和RTC之间的SA。
可以看到，这次PCB和PCC之间的互访是经过了两段隧道。我们在RTA上debug一下PING报文。
竟然没有显示，也看不到会话表项。
难道不会进内核？那是不是不需要配置RTA到两端内网的明细路由？删掉相关配置试一下。

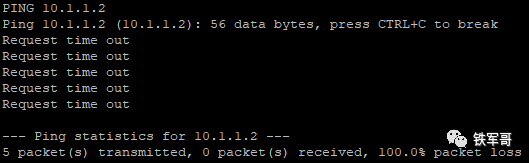

删掉路由之后，两端就不通了，恢复配置就正常，证明路由确实是有必要的。
好吧，我忘了debug看不到过路的ICMP报文了。

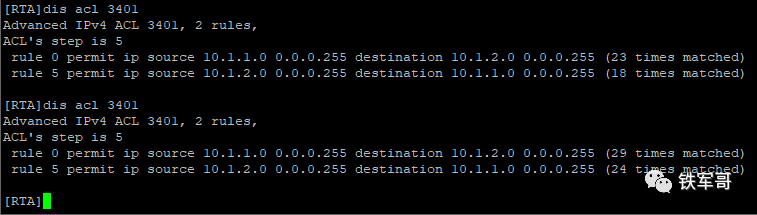

但是通过ACL的匹配次数，可以看到报文确实是一进一出的。（差的5次是删掉路由之后没通的5个）

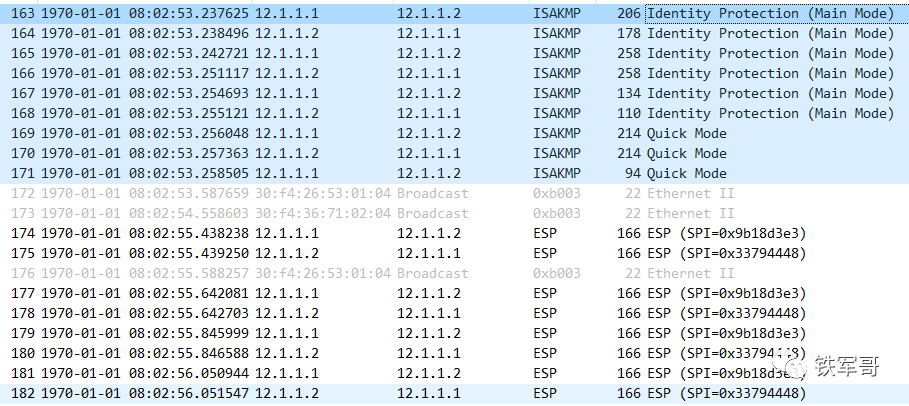

查看SA建立过程，抓包截图如下：
OK，没有问题。
你知道SD-WAN是怎么工作的了不？
