ENSP:防火墙IPSEC XXX

指采用IPSEC协议来实现远程接入的一种XXX技术，IPSec全称为Internet Protocol Security，是由Internet Engineering Task Force (IETF) 定义的安全标准框架，在公网上为两个私有网络提供安全通信通道,通过加密通道保证连接的安全——在两个公共网关间提供私密数据封包服务，

配置采用IKE协商方式建立IPSec隧道的基本步骤如下:

(1)配置接口的IP地址和到对端的静态路由，保证两端路由可达。

(2)配置ACL,以定义需要IPSec保护的数据流。

(3)配置IPSec安全提议，定义IPSec的保护方法。

(4)配置IKE对等体，确定对等体间IKE协商时的参数。

(5)配置安全策略，并引用ACL、 IPSec安全提议和IKE对等体，确定对每种数据流采取的保护方法。

(6)在接口上应用安全策略组，使接口具有IPSec的保护功能。

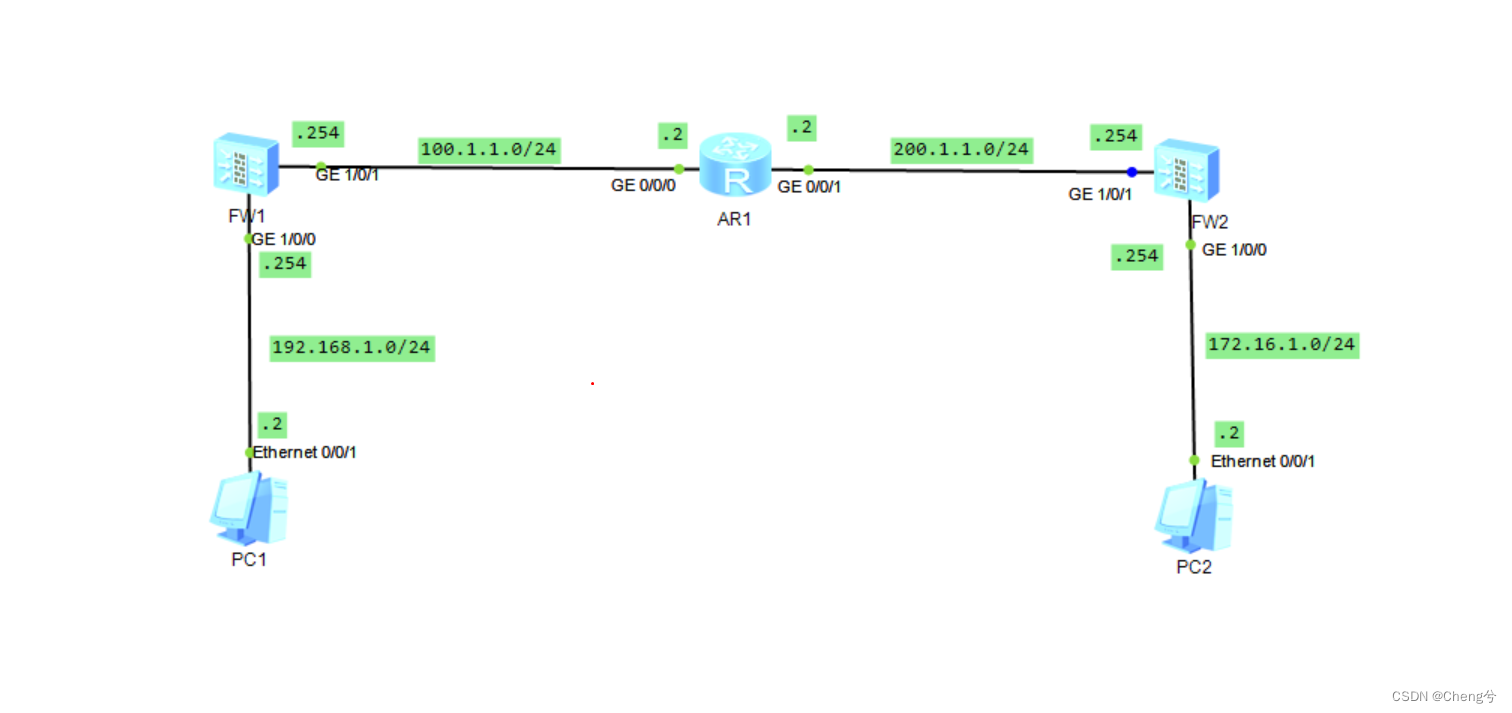

 要求：PC1和PC2通过IPSCE XXX加密通道实现通信

AR1

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]undo info-center enable
Info: Information center is disabled.
[Huawei]int g0/0/0
[Huawei-GigabitEthernet0/0/0]ip address 100.1.1.2 24
[Huawei-GigabitEthernet0/0/0]q
[Huawei]int g0/0/1
[Huawei-GigabitEthernet0/0/1]
[Huawei-GigabitEthernet0/0/1]ip address 200.1.1.2 24
[Huawei-GigabitEthernet0/0/1]q
[Huawei]

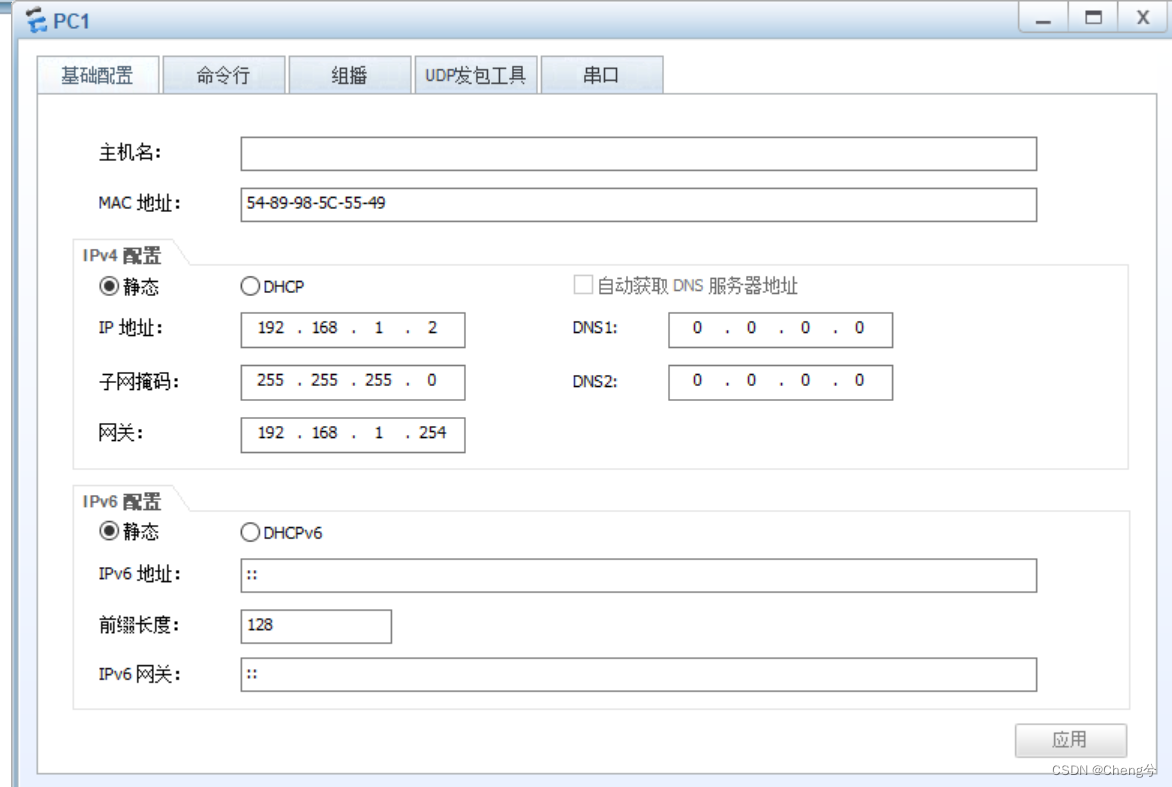

PC1


 PC2


 FW1

<USG6000V1>sys
Enter system view, return user view with Ctrl+Z.
[USG6000V1]undo info-center enable   #清除广告
Info: Saving log files...
Info: Information center is disabled.
[USG6000V1]int g1/0/0
[USG6000V1-GigabitEthernet1/0/0]undo shutdown  #打开接口
[USG6000V1-GigabitEthernet1/0/0]ip address 192.168.1.254 24  #配IP地址
Info: Interface GigabitEthernet1/0/0 is not shutdown.
[USG6000V1-GigabitEthernet1/0/0]service-manage ping permit
[USG6000V1-GigabitEthernet1/0/0]q
[USG6000V1]int g1/0/1
[USG6000V1-GigabitEthernet1/0/1]ip address 100.1.1.254 24
[USG6000V1-GigabitEthernet1/0/1]undo shutdown
[USG6000V1-GigabitEthernet1/0/1]service-manage ping permit
[USG6000V1-GigabitEthernet1/0/1]q
[USG6000V1]firewall zone trust 	#设置安全区域
[USG6000V1-zone-trust]add interface g1/0/0  #把接口添加到接口
[USG6000V1-zone-trust]q
[USG6000V1]firewall zone untrust
[USG6000V1-zone-untrust]add interface g1/0/1
[USG6000V1-zone-untrust]q
[USG6000V1]

[USG6000V1]ip route-static 0.0.0.0 0 100.1.1.2   #配置缺省路由
[USG6000V1]se
[USG6000V1]security-policy  #配置安全策略
[USG6000V1-policy-security]rule name trust_untrust  #信任区到非信任区
[USG6000V1-policy-security-rule-trust_untrust]source-zone trust
[USG6000V1-policy-security-rule-trust_untrust]source-address 192.168.1.0 24
[USG6000V1-policy-security-rule-trust_untrust]destination-zone untrust
[USG6000V1-policy-security-rule-trust_untrust]action permit
[USG6000V1-policy-security-rule-trust_untrust]q
[USG6000V1-policy-security]rule name untrust_trust  #非信任区到信任区
[USG6000V1-policy-security-rule-untrust_trust]source-zone untrust
[USG6000V1-policy-security-rule-untrust_trust]source-address 172.16.1.0 24
[USG6000V1-policy-security-rule-untrust_trust]destination-zone trust
[USG6000V1-policy-security-rule-untrust_trust]action permit
[USG6000V1-policy-security-rule-untrust_trust]q

[USG6000V1-policy-security]rule name local_untrust   #本地到非信任区
[USG6000V1-policy-security-rule-local_untrust]source-zone local
[USG6000V1-policy-security-rule-local_untrust]destination-zone untrust
[USG6000V1-policy-security-rule-local_untrust]destination-address 200.1.1.254 32
[USG6000V1-policy-security-rule-local_untrust]source-address 100.1.1.254 32
[USG6000V1-policy-security-rule-local_untrust]action permit
[USG6000V1-policy-security-rule-local_untrust]q

[USG6000V1-policy-security]rule name untrust_local  #非信任区到本地
[USG6000V1-policy-security-rule-untrust_local]source-zone untrust
[USG6000V1-policy-security-rule-untrust_local]source-address 200.1.1.254 32
[USG6000V1-policy-security-rule-untrust_local]destination-zone local
[USG6000V1-policy-security-rule-untrust_local]destination-address 100.1.1.254 32
[USG6000V1-policy-security-rule-untrust_local]action permit

[USG6000V1]nat-policy  #配置NAT-easy-ip
[USG6000V1-policy-nat]rule name nopat
[USG6000V1-policy-nat-rule-nopat]source-zone trust
[USG6000V1-policy-nat-rule-nopat]egress-interface g1/0/1
[USG6000V1-policy-nat-rule-nopat]source-address 192.168.1.0 24
[USG6000V1-policy-nat-rule-nopat]destination-zone untrust
[USG6000V1-policy-nat-rule-nopat]destination-address 172.16.1.0 24
[USG6000V1-policy-nat-rule-nopat]action no-nat
[USG6000V1-policy-nat-rule-nopat]q
[USG6000V1-policy-nat]rule name nat
[USG6000V1-policy-nat-rule-nat]source-zone trust
[USG6000V1-policy-nat-rule-nat]source-address 192.168.1.0 24
[USG6000V1-policy-nat-rule-nat]destination-zone untrust
[USG6000V1-policy-nat-rule-nat]egress-interface g1/0/1
[USG6000V1-policy-nat-rule-nat]action source-nat  easy-ip
[USG6000V1-policy-nat-rule-nat]q

[USG6000V1]ike proposal 10  #创建IKE提议，编号为10

[USG6000V1-ike-proposal-10]authentication-method pre-share  #认证模式为预共享
[USG6000V1-ike-proposal-10]authentication-algorithm sha2-256  #认证算法为sha2-256
[USG6000V1-ike-proposal-10]encryption-algorithm aes-256 #加密算法为aes-256
[USG6000V1-ike-proposal-10]dh group14  #配置DH算法参数
[USG6000V1-ike-proposal-10]q


[USG6000V1]ike peer huawei #创建IKE对等体
[USG6000V1-ike-peer-huawei]ike-proposal 10 #引用ike安全提议
[USG6000V1-ike-peer-huawei]pre-shared-key abc-123  #预共享密钥
[USG6000V1-ike-peer-huawei]remote-address 200.1.1.254  #远端地址
[USG6000V1-ike-peer-huawei]q
[USG6000V1]ipsec proposal huawei-set #配置ipsec安全提议名为huawei-set
[USG6000V1-ipsec-proposal-huawei-set]encapsulation-mode tunnel  #配置报文的IPSec封装模式为隧道模式
[USG6000V1-ipsec-proposal-huawei-set]transform esp 	#传输协议设置为esp默认也是esp
[USG6000V1-ipsec-proposal-huawei-set]esp encryption-algorithm aes-256
[USG6000V1-ipsec-proposal-huawei-set]esp authentication-algorithm sha2-256
[USG6000V1-ipsec-proposal-huawei-set]q

[USG6000V1]acl 3000  #配置感兴趣流
[USG6000V1-acl-adv-3000]rule permit ip source  192.168.1.0 0.0.0.255 destination
 172.16.1.0 0.0.0.255
[USG6000V1-acl-adv-3000]q

[USG6000V1]ipsec policy huawei-map 10 isakmp  #配置IKE动态协商方式安全策略
Info: The ISAKMP policy sequence number should be smaller than the template poli
cy sequence number in the policy group. Otherwise, the ISAKMP policy does not ta
ke effect.
[USG6000V1-ipsec-policy-isakmp-huawei-map-10]ike-peer huawei  #引入ike对等体
[USG6000V1-ipsec-policy-isakmp-huawei-map-10]proposal huawei-set  #引入ipsec安全提议
[USG6000V1-ipsec-policy-isakmp-huawei-map-10]security  acl 3000  #引入感兴趣流
[USG6000V1-ipsec-policy-isakmp-huawei-map-10]q

[USG6000V1]int g1/0/1  #接口上应用安全策略组
[USG6000V1-GigabitEthernet1/0/1]ipsec policy huawei-map
[USG6000V1-GigabitEthernet1/0/1]q
[USG6000V1]

FW2  （与FW1大致相同）

<USG6000V1>sys
Enter system view, return user view with Ctrl+Z.
[USG6000V1]undo info-center enable
Info: Saving log files...
Info: Information center is disabled.
[USG6000V1]int g1/0/0
[USG6000V1-GigabitEthernet1/0/0]undo shutdown
Info: Interface GigabitEthernet1/0/0 is not shutdown.
[USG6000V1-GigabitEthernet1/0/0]ip address 172.16.1.254 24
[USG6000V1-GigabitEthernet1/0/0]service-manage ping permit
[USG6000V1-GigabitEthernet1/0/0]q
[USG6000V1]int g1/0/1
[USG6000V1-GigabitEthernet1/0/1]undo shutdown
Info: Interface GigabitEthernet1/0/1 is not shutdown.
[USG6000V1-GigabitEthernet1/0/1]ip address 200.1.1.254 24
[USG6000V1-GigabitEthernet1/0/1]service-manage ping permit
[USG6000V1-GigabitEthernet1/0/1]q
[USG6000V1]firewall zone trust
[USG6000V1-zone-trust]add interface g1/0/0
[USG6000V1-zone-trust]q
[USG6000V1]firewall zone untrust
[USG6000V1-zone-untrust]add interface g1/0/1
[USG6000V1-zone-untrust]q
[USG6000V1]IP route-static 0.0.0.0 0 200.1.1.2
[USG6000V1]security-policy
[USG6000V1-policy-security]rule name trust_untrust
[USG6000V1-policy-security-rule-trust_untrust]source-zone trust
[USG6000V1-policy-security-rule-trust_untrust]source-address 172.16.1.0 24
[USG6000V1-policy-security-rule-trust_untrust]destination-zone untrust
[USG6000V1-policy-security-rule-trust_untrust]access-authentication
[USG6000V1-policy-security-rule-trust_untrust]action permit
[USG6000V1-policy-security-rule-trust_untrust]q
[USG6000V1-policy-security]rule name untrust_trust
[USG6000V1-policy-security-rule-untrust_trust]source-zone untrust
[USG6000V1-policy-security-rule-untrust_trust]destination-zone trust
[USG6000V1-policy-security-rule-untrust_trust]destination-address 172.16.1.0 24
[USG6000V1-policy-security-rule-untrust_trust]source-address 192.168.1.0 24
[USG6000V1-policy-security-rule-untrust_trust]action permit
[USG6000V1-policy-security-rule-untrust_trust]q
[USG6000V1-policy-security]rule name local_untrust
[USG6000V1-policy-security-rule-local_untrust]source-zone local
[USG6000V1-policy-security-rule-local_untrust]source-address 200.1.1.254 32
[USG6000V1-policy-security-rule-local_untrust]destination-zone untrust
[USG6000V1-policy-security-rule-local_untrust]destination-address 100.1.1.254 32
[USG6000V1-policy-security-rule-local_untrust]action permit
[USG6000V1-policy-security-rule-local_untrust]q
[USG6000V1-policy-security]rule name untrust_local
[USG6000V1-policy-security-rule-untrust_local]source-zone untrust
[USG6000V1-policy-security-rule-untrust_local]source-address 100.1.1.254 32
[USG6000V1-policy-security-rule-untrust_local]destination-zone local
[USG6000V1-policy-security-rule-untrust_local]destination-address 200.1.1.254 32
[USG6000V1-policy-security-rule-untrust_local]action permit
[USG6000V1-policy-security-rule-untrust_local]q
[USG6000V1-policy-security]q
[USG6000V1]nat-policy
[USG6000V1-policy-nat]rule name nopat
[USG6000V1-policy-nat-rule-nopat]source-zone trust
[USG6000V1-policy-nat-rule-nopat]source-address 172.16.1.0 24
[USG6000V1-policy-nat-rule-nopat]destination-zone untrust
[USG6000V1-policy-nat-rule-nopat]destination-address 192.168.1.0 24
[USG6000V1-policy-nat-rule-nopat]egress-interface g1/0/1
[USG6000V1-policy-nat-rule-nopat]action no-nat
[USG6000V1-policy-nat-rule-nopat]q
[USG6000V1-policy-nat]rule name nat
[USG6000V1-policy-nat-rule-nat]source-zone trust
[USG6000V1-policy-nat-rule-nat]source-address 172.16.1.0 24
[USG6000V1-policy-nat-rule-nat]destination-zone untrust
[USG6000V1-policy-nat-rule-nat]egress-interface  g1/0/1
[USG6000V1-policy-nat-rule-nat]action source-nat easy-ip
[USG6000V1-policy-nat-rule-nat]q
[USG6000V1-policy-nat]q

[USG6000V1]ike proposal 10
[USG6000V1-ike-proposal-10]authentication-method pre-share
[USG6000V1-ike-proposal-10]authentication-algorithm sha2-256
[USG6000V1-ike-proposal-10]encryption-algorithm aes-256
[USG6000V1-ike-proposal-10]dh group14
[USG6000V1-ike-proposal-10]q
[USG6000V1-ike-peer-huawei]ike-proposal 10
[USG6000V1-ike-peer-huawei]pre-shared-key abc-123
[USG6000V1-ike-peer-huawei]remote-address 100.1.1.254
[USG6000V1-ike-peer-huawei]q
[USG6000V1]ipsec proposal huawei-set
[USG6000V1-ipsec-proposal-huawei-set]transform esp
[USG6000V1-ipsec-proposal-huawei-set]encapsulation-mode tunnel
[USG6000V1-ipsec-proposal-huawei-set]esp authentication-algorithm sha2-256
[USG6000V1-ipsec-proposal-huawei-set]esp encryption-algorithm aes-256
[USG6000V1-ipsec-proposal-huawei-set]q
[USG6000V1]acl 3000
[USG6000V1-acl-adv-3000]rule permit ip source 172.16.1.0 0.0.0.255 destination 1
92.168.1.0 0.0.0.255
[USG6000V1-acl-adv-3000]q
[USG6000V1]ipsec policy huawei-map 10 isakmp
Info: The ISAKMP policy sequence number should be smaller than the template poli
cy sequence number in the policy group. Otherwise, the ISAKMP policy does not ta
ke effect.[USG6000V1-ipsec-policy-isakmp-huawei-map-10]ike-peer huawei
[USG6000V1-ipsec-policy-isakmp-huawei-map-10]proposal huawei-set
[USG6000V1-ipsec-policy-isakmp-huawei-map-10]security acl 3000
[USG6000V1-ipsec-policy-isakmp-huawei-map-10]q
[USG6000V1]int g1/0/1
[USG6000V1-GigabitEthernet1/0/1]ipsec policy huawei-map
[USG6000V1-GigabitEthernet1/0/1]q

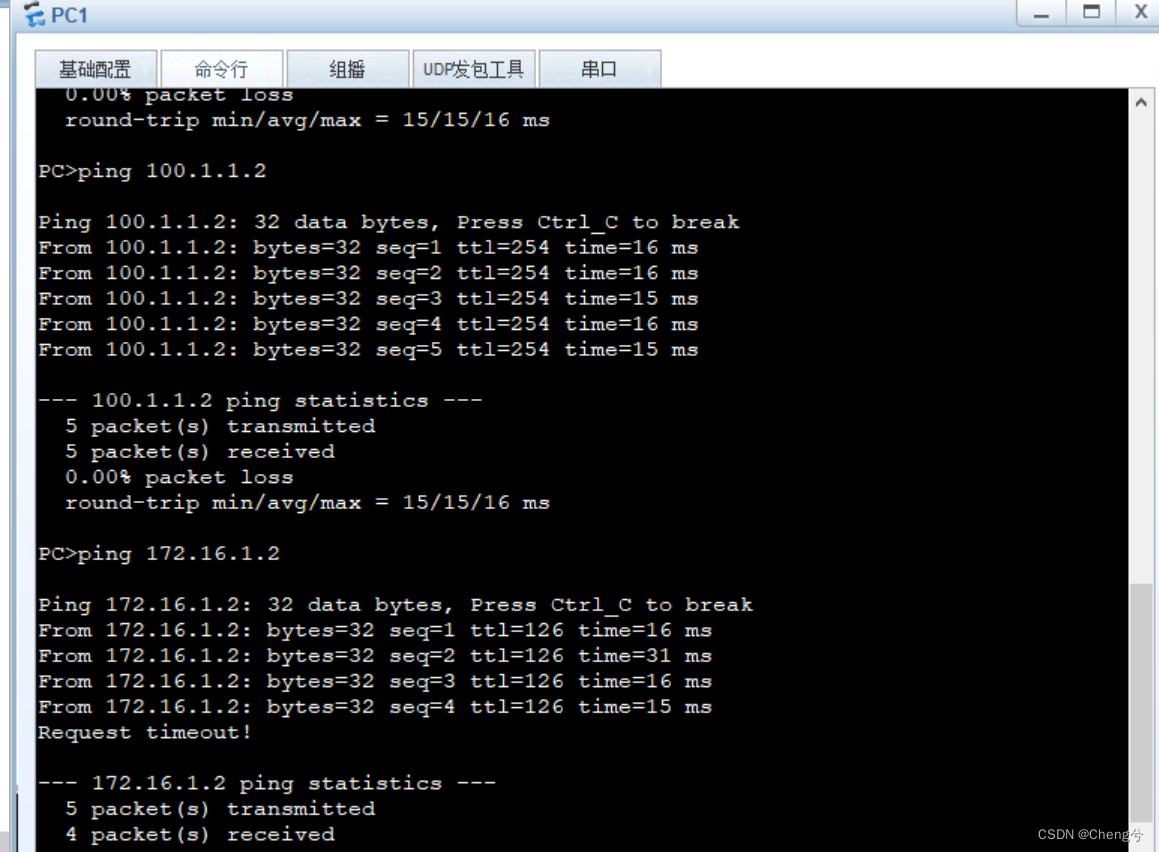

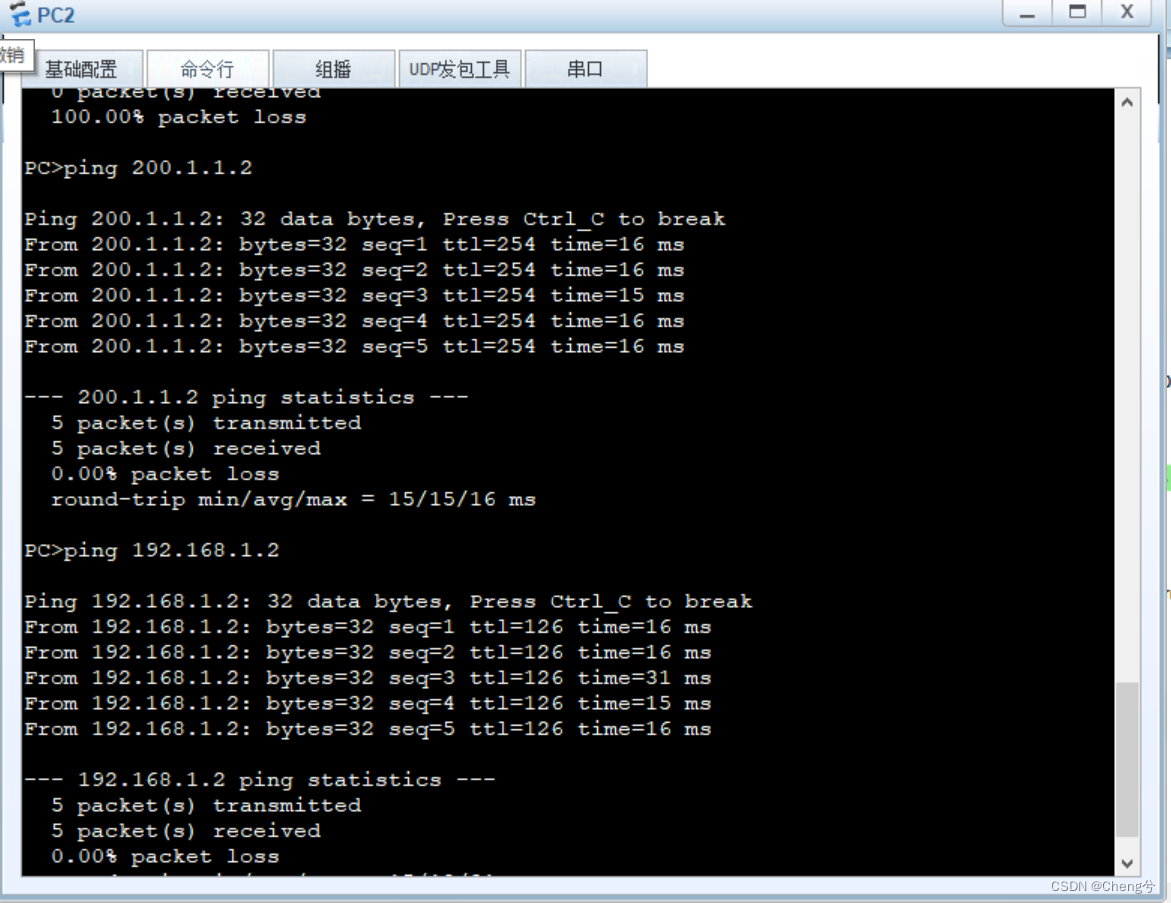

验证


 FW2的G1/0/1处转包





 FW2




推荐本站淘宝优惠价购买喜欢的宝贝:


本文链接：https://hqyman.cn/post/4641.html 非本站原创文章欢迎转载，原创文章需保留本站地址！

分享到：
打赏





休息一下~~


作者:hqy | 分类:Network | 浏览:413 | 评论:0
« 上一篇 下一篇 »

发表评论:

◎欢迎参与讨论，请在这里发表您的看法、交流您的观点。

请先 登录 再评论，若不是会员请先 注册！

您的IP地址是:
